1 / 20

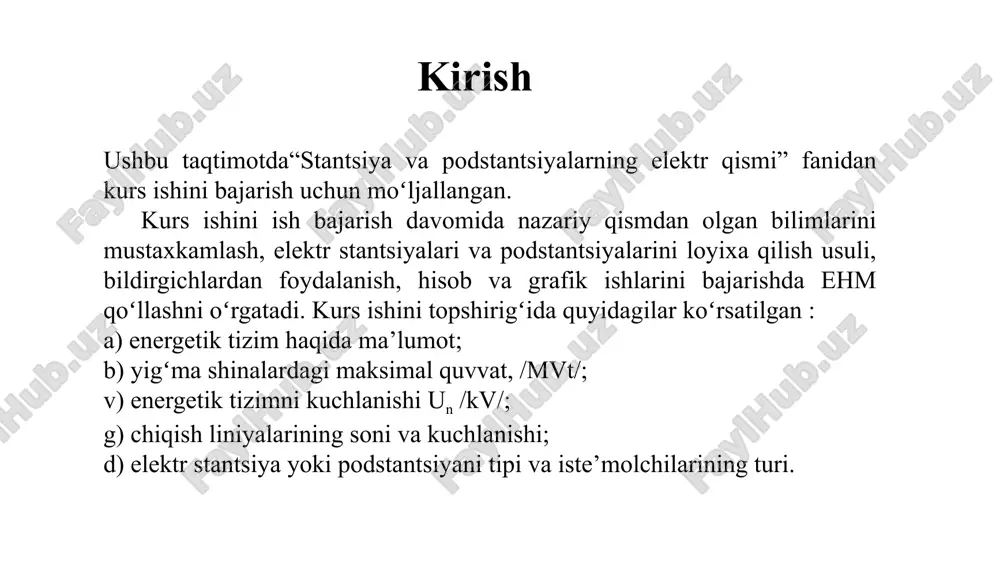

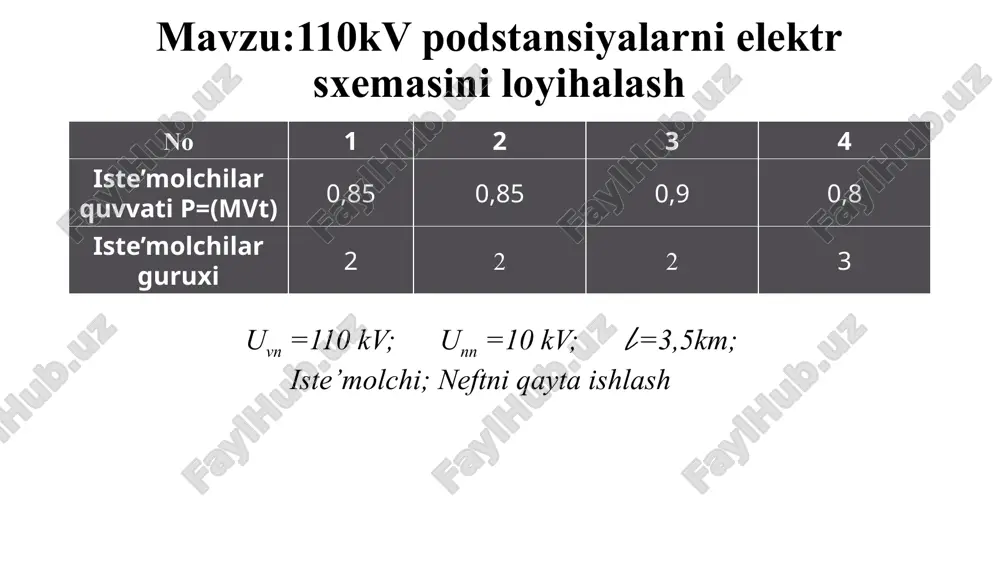

andijon mashinasozlik instituti elektrotexnika fakulteti ee-yo’nalishi 3-kurs k94-21guruh talabasi abduxalilov jumaniyozning elektr xavfsizligi asoslari fanidan tayyorlagan mustaqil talim slayti. o‘zbekiston respublikasi oliy ta’lim, fan va innovatsiyalar vazirligi andijon mashinasozlik instituti “elektrotexnika” fakulteti 4-bosqich k-91-21- guruh talabasi baxtiyarov o`tkirbekning “stansiya va podstansiyalarning elektr qisimi ”fanidan kurs ishi mavzu:110kv podstansiyalarni elektr sxemasini loyihalash kirish ushbu taqtimotda“stantsiya va podstantsiyalarning elektr qismi” fanidan kurs ishini bajarish uchun moʻljallangan. kurs ishini ish bajarish davomida nazariy qismdan olgan bilimlarini mustaxkamlash, elektr stantsiyalari va podstantsiyalarini loyixa qilish usuli, bildirgichlardan foydalanish, hisob va grafik ishlarini bajarishda ehm qoʻllashni oʻrgatadi. kurs ishini topshirigʻida quyidagilar koʻrsatilgan : a) energetik tizim haqida ma’lumot; b) yigʻma shinalardagi maksimal quvvat, /mvt/; v) energetik tizimni kuchlanishi un /kv/; g) chiqish liniyalarining soni va kuchlanishi; d) elektr stantsiya yoki podstantsiyani tipi va iste’molchilarining turi. mavzu:110kv podstansiyalarni elektr sxemasini loyihalash no 1 2 3 4 iste’molchilar quvvati p=(mvt) 0,85 0,85 0,9 0,8 iste’molchilar guruxi 2 2 …

2 / 20

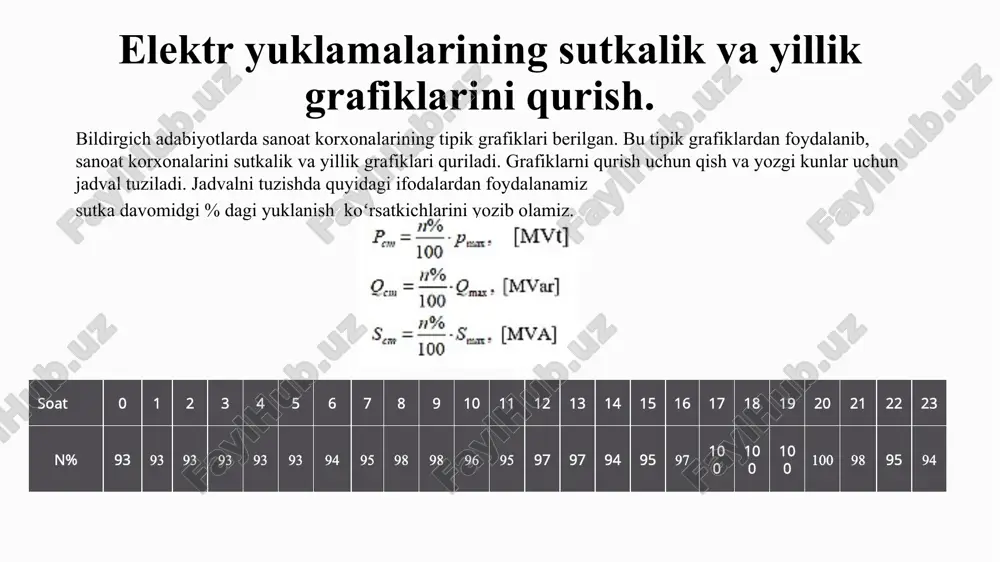

93 93 93 94 95 98 98 96 95 97 97 94 95 97 100 100 100 100 98 95 94 vaqt (t) n% ko`rsatkichi yuklama grafigi: aktiv quvvatning vaqtga bog`liqlik grafigi 2.8450000000000002 2.8450000000000002 2.8450000000000002 2.8450000000000002 2.8450000000000002 2.8450000000000002 2.875 2.907 2.9980000000000002 2.9980000000000002 2.9369999999999998 2.907 2.968 2.968 2.8759999999999999 2.907 2.968 3.06 3.06 3.06 3.06 2.9980000000000002 2.907 2.8759999999999999 vaqt (t) aktiv quvvat (p) yuklama grafigi: reaktiv quvvatning vaqtga bog`liqlik qiymati 2.1339999999999999 2.1339999999999999 2.1339999999999999 2.1339999999999999 2.1339999999999999 2.1339999999999999 2.157 2.1800000000000002 2.2490000000000001 2.2490000000000001 2.2029999999999998 2.1800000000000002 2.226 2.226 2.157 2.1800000000000002 2.226 2.2949999999999999 2.2949999999999999 2.2949999999999999 2.2949999999999999 2.2490000000000001 2.1800000000000002 2.157 vaqt (t) reaktiv quvvat (q) yuklama grafigi: to`la quvvatning vaqtga bog`liqlik grafigi 3.5569999999999999 3.5569999999999999 3.5569999999999999 3.5569999999999999 3.5569999999999999 3.5569999999999999 3.5950000000000002 3.633 3.7480000000000002 3.7480000000000002 3.6720000000000002 3.633 3.71 3.71 3.5950000000000002 3.633 3.71 3.8250000000000002 3.8250000000000002 3.8250000000000002 3.8250000000000002 3.7480000000000002 3.633 3.5950000000000002 vaqt (t) to`la quvvat (s) stantsiya va podstantsiyalarda kuch transformatorlarini quvvatini va sonini aniqlash. transformatorning nominal quvvatlari quyidagi shartga koʻra tanlanadi, (mv·a) …

3 / 20

anishi, ==0,303 ikkala variant ham normal ishlash rejimi boʻyicha qoniqarlidir. b) transformatorlardan biri ishdan chiqsa, bu tanlangan variantlarni ishlashini tekshiramiz. i – variant: 1,4· snom.t = 1,4 · 4 = 5,6 mv·a; ii – variant: 1,4· snom.t = 1,4 · 6,3= 8,82mv·a. bunda, 1,4 – oʻta yuklanish koeffitsenti. tmn-4000/110/10 kva tmn-6300/110/10 kva elektr stantsiyalarini yoki podstantsiyalarni bosh elektr sxemasini tanlash variantimiz uchun texnik – iqtisodiy hisobni minimal keltirilgan sarf – xarajatlar boʻyicha hisoblaymiz. i-variant ie =  · e = 300*164916,992 = 49,49 (mln. soʻm) kt = k0 · nt = 150·2 = 300,0 (mln. soʻm) ia.t =[(ra +ro)/100] · kt = [(6,3 +3)/100] ·300,0 = 27,9 (mln. soʻm) i =ia.t + ie =27,9+ 49,49 = 77,39 (mln. soʻm) zi = rn ·kt + i = 0,15·300,0 + 77,39 = 122,39 (mln. soʻm) ii-variant ie =  · e = 300*168067,5 = 50,42 (mln. soʻm) kt = k0 · nt …

4 / 20

ilan xarakterlovchi manbalar guruhi yoki xar bir ta’minlovchi manba qisqa tutashuv nuqtasi bilan bitta natijaviy qarshilik xnat orqali bogʻlangan boʻladi. natijaviy qarshilikni bilgan holda om qonuni asosida qisqa tutashuv tokining tashkil etuvchisini boshlangʻich miqdori ipo aniqlanadi. soʻngra zarbiy tok va zarurat tugʻilsa, berilgan vaqt momenti t uchun qisqa tutashuv tokining davriy va boshlangʻich tashkil etuvchisi aniqlanadi. 110 kv 10 kv tp-1 tp-2 yuk pk k-1 k-2 qisqa tutashuv tokini hisoblash elektr tizim sxemasi podstansiyalarni elektr jihozlarini tanlash. tanlangan bosh sxemaga asosan elektr jihozlarini soni aniqlanadi. elektr apparatlarini tanlash kataloglar yordamida elektr qurilmaning normal rejimdagi ko‘rsatgichlari bo‘yicha bajariladi. qabul qilingan apparatni ulanish nuqtasidagi maksimal qisqa tutashuv toki ta’siri bo‘yicha tekshirib ko‘rinishi zarur. albatta, katalog bo‘yicha tanlangan apparatlarning parametrlari(nominal kuchlanishi va toki) elektr qurilmaning ekspluatatsiya sharoitidagi kuchlanish va tok miqdorlariga teng yoki katta bo‘lishi kerak. aniq apparatlarni ma’lum ish rejim sharoitlari uchun qabul qilinganda ko‘plab omillarni hisobga olishga to‘g’ri keladi. biz bulardan …

5 / 20

sh mumkin. ma’lumki, qisqa tutashuv rejimidagi tokning miqdori juda katta bo‘ladi. shuning uchun uzgichlar taqsimlash qurilmalarining eng mas’ul elementlaridan biri hisoblanadi. yuqori kuchlanishli uzgichlarni nominal kuchlanishi va toki, o‘chiriluvchi tokning qiymati va quvvati bo‘yicha qabul qilinadi. odatda, uzgichning katalogdagi ko‘rsatgichlari va hisobiy miqdorlar o‘zaro solishtiriladi ayirgichlarni tanlash. ayirgichlar(razediniteli) kuchlanish ta‟siridagi toksiz elektr zanjirlarini uzish yoki ulash uchun ishlatiladi. ayirgichlar elektr zanjirlarida ko‘rinib turuvchi uzun oraliqni hosil qiladi. ayirgichlarda elektr yoyni o‘chiradigan moslamalar bo‘lmaganligi uchun ular uzgichlardan keyin yoki oldin o‘rnatiladi. ayirgichlar ta’mirlash ishlarida yoki uzuvchi apparatlarni teshirilayotganda xavfsizlikni ta’minlashda qo‘llaniladi. ayirgichlar yordamida transformatorlarning salt ish rejimidagi tokni; transformatorlarning neytral tokini, katta bo‘lmagan zaminlash toklarni, zaryad toklarini uzish mumkin. ayirgichlar 6 kv va undan yuqori kuchlanishlarga mo‘ljallangan bo‘lib, nominal toklari 200a dan katta bo‘ladi. ayirgichlarni tanlash va tekshirish uzgichlar uchun ko‘rsatilgan tartibda bajarilib, uzish toki va quvvati bo‘yicha tekshirilmaydi. yuqori kuchlanishli saqlagichlarni - nominal kuchlanish va tok orqali qabul qilinadi va …
