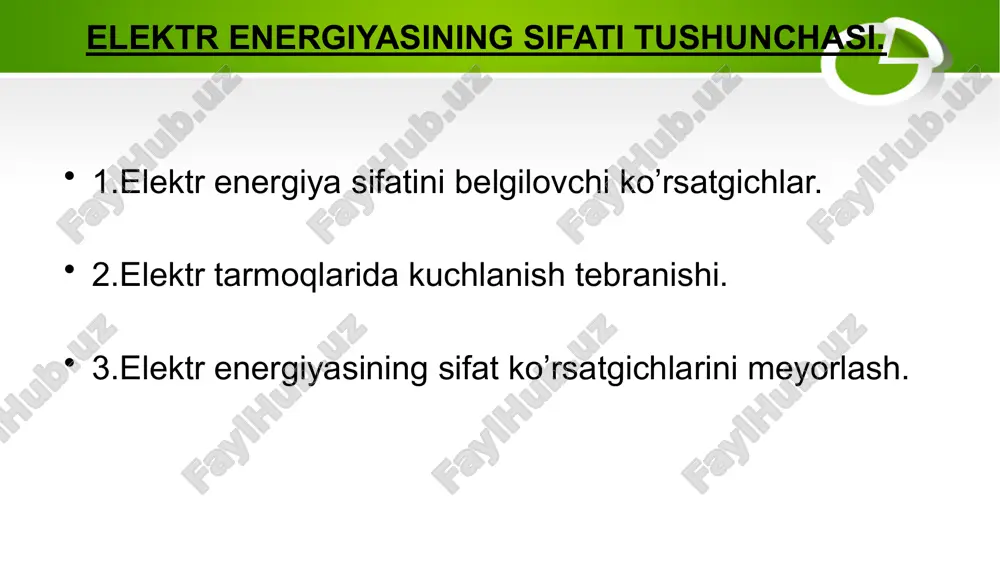

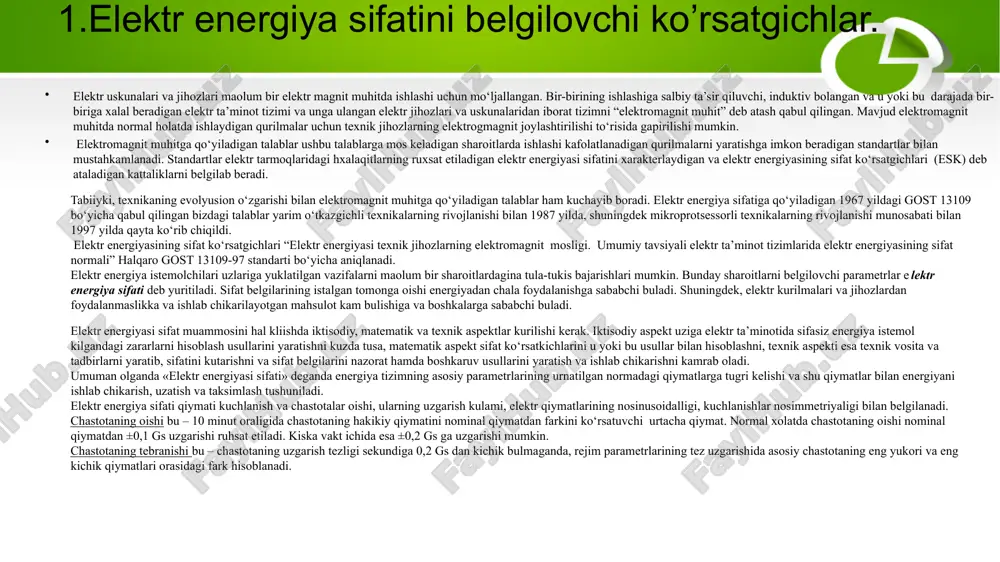

powerpoint presentation andinon mashinasozlik instituti elektrotexnika fakultet 3-bosqich k.91 21.guruh talabasi toshpulatova mehrinozning elektr ta’minoti asoslari fanidan tayyorlagan taqdimoti. elektr energiyasining sifati tushunchasi. 1.elektr energiya sifatini belgilovchi ko’rsatgichlar. 2.elektr tarmoqlarida kuchlanish tebranishi. 3.elektr energiyasining sifat ko’rsatgichlarini meyorlash. 1.elektr energiya sifatini belgilovchi ko’rsatgichlar. elektr uskunalari va jihozlari maolum bir elektr magnit muhitda ishlashi uchun mo‘ljallangan. bir-birining ishlashiga salbiy ta’sir qiluvchi, induktiv bolangan va u yoki bu darajada bir-biriga xalal beradigan elektr ta’minot tizimi va unga ulangan elektr jihozlari va uskunalaridan iborat tizimni “elektromagnit muhit” deb atash qabul qilingan. mavjud elektromagnit muhitda normal holatda ishlaydigan qurilmalar uchun texnik jihozlarning elektrogmagnit joylashtirilishi to‘risida gapirilishi mumkin. elektromagnit muhitga qo‘yiladigan talablar ushbu talablarga mos keladigan sharoitlarda ishlashi kafolatlanadigan qurilmalarni yaratishga imkon beradigan standartlar bilan mustahkamlanadi. standartlar elektr tarmoqlaridagi hxalaqitlarning ruxsat etiladigan elektr energiyasi sifatini xarakterlaydigan va elektr energiyasining sifat ko‘rsatgichlari (esk) deb ataladigan kattaliklarni belgilab beradi. tabiiyki, texnikaning evolyusion o‘zgarishi bilan elektromagnit muhitga qo‘yiladigan talablar …

2 / 10

istemolchilari uzlariga yuklatilgan vazifalarni maolum bir sharoitlardagina tula-tukis bajarishlari mumkin. bunday sharoitlarni belgilovchi parametrlar elektr energiya sifati deb yuritiladi. sifat belgilarining istalgan tomonga oishi energiyadan chala foydalanishga sababchi buladi. shuningdek, elektr kurilmalari va jihozlardan foydalanmaslikka va ishlab chikarilayotgan mahsulot kam bulishiga va boshkalarga sababchi buladi. elektr energiyasi sifat muammosini hal kliishda iktisodiy, matematik va texnik aspektlar kurilishi kerak. iktisodiy aspekt uziga elektr ta’minotida sifasiz energiya istemol kilgandagi zararlarni hisoblash usullarini yaratishni kuzda tusa, matematik aspekt sifat ko‘rsatkichlarini u yoki bu usullar bilan hisoblashni, texnik aspekti esa texnik vosita va tadbirlarni yaratib, sifatini kutarishni va sifat belgilarini nazorat hamda boshkaruv usullarini yaratish va ishlab chikarishni kamrab oladi. umuman olganda «elektr energiyasi sifati» deganda energiya tizimning asosiy parametrlarining urnatilgan normadagi qiymatlarga tugri kelishi va shu qiymatlar bilan energiyani ishlab chikarish, uzatish va taksimlash tushuniladi. elektr energiya sifati qiymati kuchlanish va chastotalar oishi, ularning uzgarish kulami, elektr qiymatlarining nosinusoidalligi, kuchlanishlar nosimmetriyaligi bilan belgilanadi. …

3 / 10

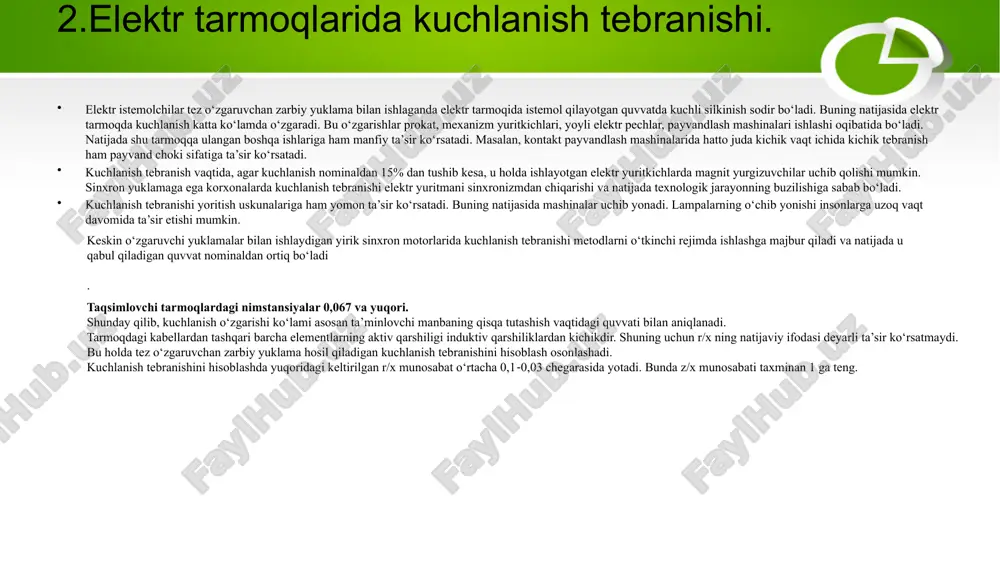

bo‘ladi. buning natijasida elektr tarmoqda kuchlanish katta ko‘lamda o‘zgaradi. bu o‘zgarishlar prokat, mexanizm yuritkichlari, yoyli elektr pechlar, payvandlash mashinalari ishlashi oqibatida bo‘ladi. natijada shu tarmoqqa ulangan boshqa ishlariga ham manfiy ta’sir ko‘rsatadi. masalan, kontakt payvandlash mashinalarida hatto juda kichik vaqt ichida kichik tebranish ham payvand choki sifatiga ta’sir ko‘rsatadi. kuchlanish tebranish vaqtida, agar kuchlanish nominaldan 15% dan tushib kesa, u holda ishlayotgan elektr yuritkichlarda magnit yurgizuvchilar uchib qolishi mumkin. sinxron yuklamaga ega korxonalarda kuchlanish tebranishi elektr yuritmani sinxronizmdan chiqarishi va natijada texnologik jarayonning buzilishiga sabab bo‘ladi. kuchlanish tebranishi yoritish uskunalariga ham yomon ta’sir ko‘rsatadi. buning natijasida mashinalar uchib yonadi. lampalarning o‘chib yonishi insonlarga uzoq vaqt davomida ta’sir etishi mumkin. keskin o‘zgaruvchi yuklamalar bilan ishlaydigan yirik sinxron motorlarida kuchlanish tebranishi metodlarni o‘tkinchi rejimda ishlashga majbur qiladi va natijada u qabul qiladigan quvvat nominaldan ortiq bo‘ladi . taqsimlovchi tarmoqlardagi nimstansiyalar 0,067 va yuqori. shunday qilib, kuchlanish o‘zgarishi ko‘lami asosan ta’minlovchi manbaning qisqa …

4 / 10

lektr qabul qiluvchilarning o‘zaro hamkorlikda ishlashini o‘ziga xosligidan kelib chiqadi. ettita esk asosan qo‘shni istemolchilar foydalanuvchi elektr tarmoqi qismlaridagi kuchlanish yo‘qolishi (tushishi) oqibatida yuz beradi. elektr tarmoqi qsmlarida kuchlanish yo‘qolishi (k) quyidagi ifoda bilan aniqlanadi: : δuk = (pk·rk + qk·xk) / unom bu yerda aktiv (r) va va reaktiv (x) elektr tarmoqining k-qismidagi qarshiliklari deyarli o‘zgarmaydi, k-qismidagi aktiv (r) va reaktiv (q) quvvatlar o‘zgaruvchan bo‘lib, bu o‘zgarishlarning xarakteri elektromagnit xalaqitlarning shakllanishiga ta’sir qiladi: 1.yuklamaning grafigi asosida sekin o‘zgarishi tufayli kuchlanishda chetlashishlar; 2.yuklamaning keskin xarakterdagi o‘zgarishi tufayli –kuchlanish tebranishlari; 3.elektr tarmoqi fazalari bo‘yicha yuklamaning nosimetrik taqsimoti tufayli uch fazali tarmoqda kuchlanish nosimetriyasi; 4.chiziqli bo‘lmagan yuklamalarda kuchlanish egriligi shaklining nosinusoidalligi; bu hodisalarga nisbatan olib qaralganda elektr energiyasi istemolchilari u yoki bu darajada uning sifatiga ta’sir ko‘rsatish imkoniyatiga ega bo‘ladilar. elektr energiyasining sifatini yomonlashtiruvchi boshqa omillarning barchasi asosan tarmoq ishlashining o‘ziga xosligi, iqlim sharoitlari yoki tabiiy hodisalarga boliq. shuning uchun bularga istemolchi …

5 / 10

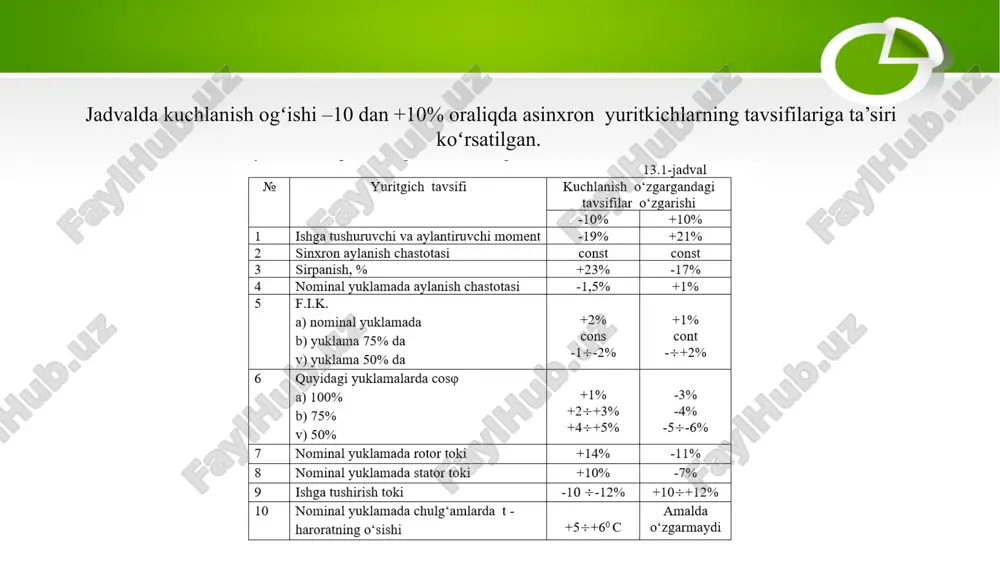

chi tarmoqlardagi qisqa tutashuv quvvat optimal darajasini 750–10000 mva chegarasida ushlab turishga erishish. agarda bu tadbirlar yetarli bo‘lmasa, u holda kuchlanish o‘zgarish ko‘lamini kamaytirish uchun maxsus qurilma va uskunalarni qo‘llash ko‘zda tutiladi. kuchlanish nosimmetriyasini elektr energiya iste’molchilari ishiga ta’siri. kuchlanish nosimmetriyasi elektr energiya isrofini oshishiga va sanoat korxonalar elektr ta’minoti sistemasining hamma zvenolari va elektr jihozlari ishonchliligini kamaytiradi. sinxron mashinalarning qoʻshimcha qizib ketishi va statordan teskari ketma-ketlik toklari oqishi natijasida ularda isrof koʻpayadi, bu esa asosiy aylantiruvchi momentga teskari boʻlgan moment hosil boʻlishiga olib keladi. norma boʻyicha elektr mashinalarning teng boʻlmagan faza toklarida uzoq ishlashi turbogenerator va sinxron kondensatorlar uchun faza toklari farqi statorning nominal tokidan 10% dan, gidrogeneratorlar uchun esa 20% dan oshmasligi kerak. asinxron yuritkichlarda nosimmetriya qoʻshimcha qizib ketishga va aylantiruvchi momentga teskari boʻlgan moment hosil boʻlishiga olib keladi. unchalik katta boʻlmagan kuchlanish nosimmetriyasida ham teskari ketma-ketlik hosil boʻladi, bu tok toʻgʻri ketma-ketlik tokiga ustma-ust tushadi. bu holda …
