1 / 33

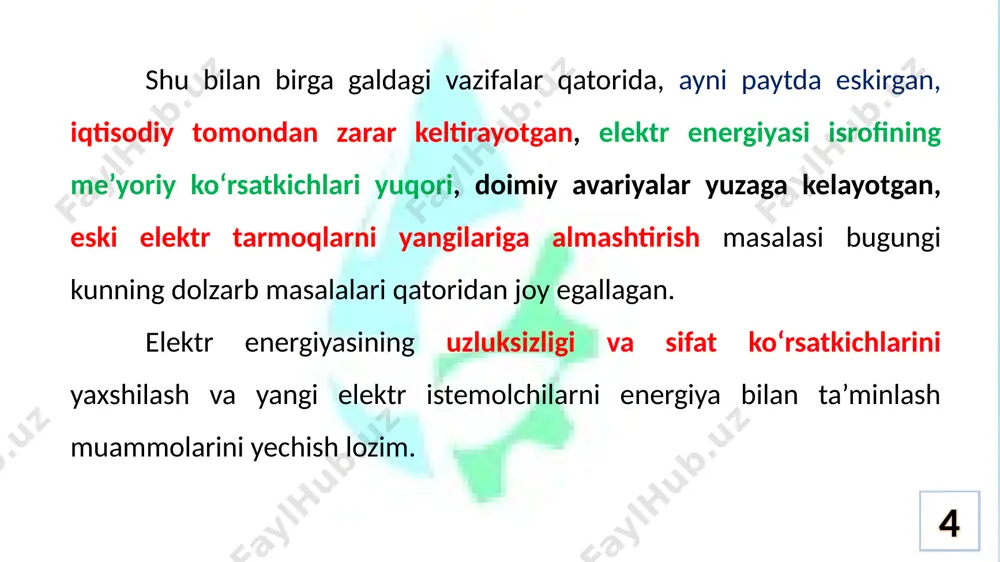

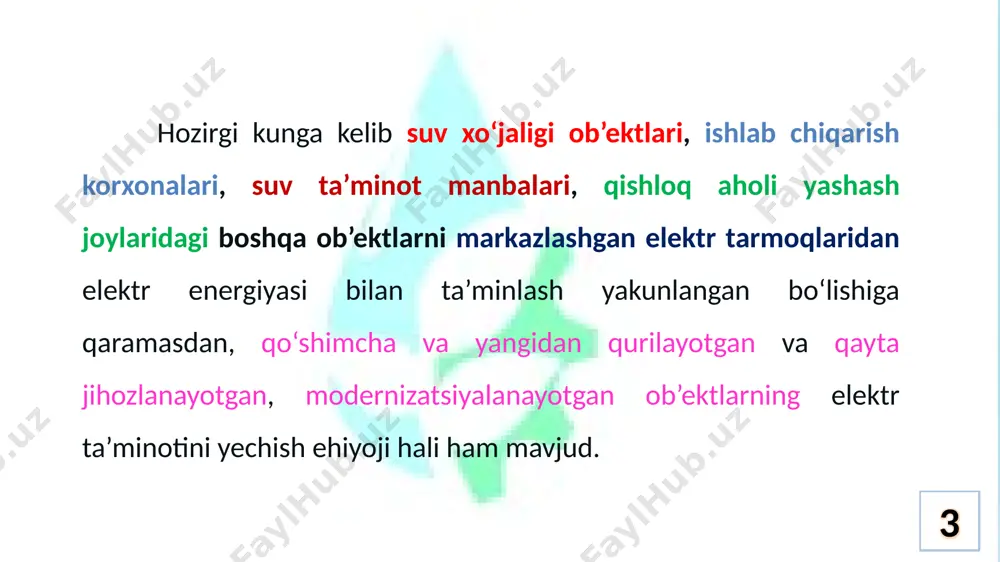

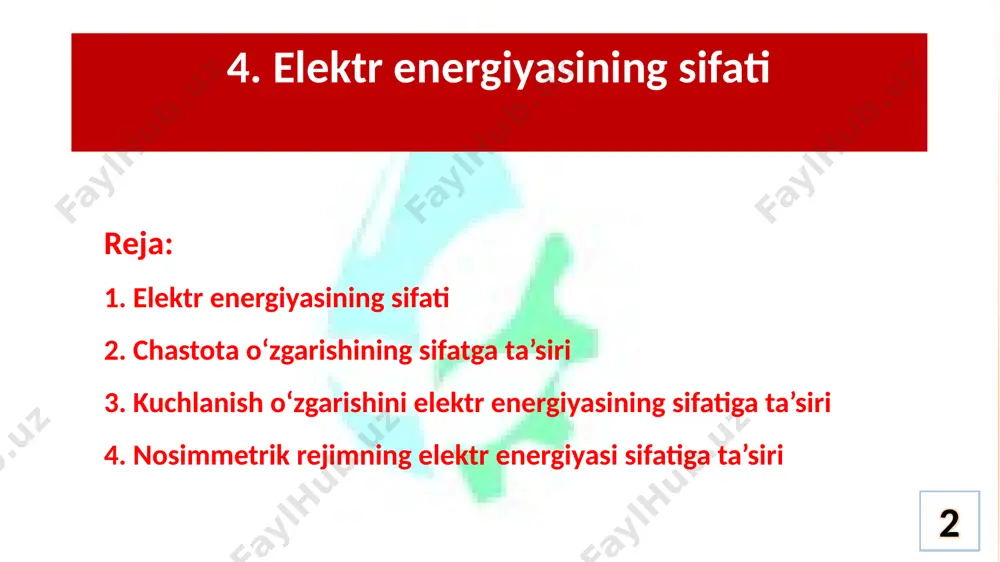

презентация powerpoint «elektr ta’minoni va qayta tiklanuvchan energiya manbalari» kafеdrasi dotsenti toshpo’latov nusratillo telmanovich mavzu 04 elektr tarmoqlar va tizimlar fan: elektr energiyasining sifati 1 4. elektr energiyasining sifati rеja: 1. elektr energiyasining sifati 2. chastota o‘zgarishining sifatga ta’siri 3. kuchlanish o‘zgarishini elektr energiyasining sifatiga ta’siri 4. nosimmetrik rejimning elektr energiyasi sifatiga ta’siri 2 elektr ta’minoni hozirgi kunga kelib suv xo‘jaligi ob’ektlari, ishlab chiqarish korxonalari, suv ta’minot manbalari, qishloq aholi yashash joylaridagi boshqa ob’ektlarni markazlashgan elektr tarmoqlaridan elektr energiyasi bilan ta’minlash yakunlangan bo‘lishiga qaramasdan, qo‘shimcha va yangidan qurilayotgan va qayta jihozlanayotgan, modernizatsiyalanayotgan ob’ektlarning elektr ta’minotini yechish ehiyoji hali ham mavjud. 3 elektr ta’minoni shu bilan birga galdagi vazifalar qatorida, ayni paytda eskirgan, iqtisodiy tomondan zarar keltirayotgan, elektr energiyasi isrofining me’yoriy ko‘rsatkichlari yuqori, doimiy avariyalar yuzaga kelayotgan, eski elektr tarmoqlarni yangilariga almashtirish masalasi bugungi kunning dolzarb masalalari qatoridan joy egallagan. elektr energiyasining uzluksizligi va sifat ko‘rsatkichlarini yaxshilash va yangi elektr istemolchilarni …

2 / 33

g nossimetriyasini, sinusoida egri chiziqlarining standart ko‘rsatgichlardan og‘ishga salbiy ta’sir etuvchi oqibatlar turkumiga kiritish mumkin. 6 elektr energiyasining sifatiga baho berishda uni xarakterlovchi parametrlarga e’tiborni qaratish lozim. ushbu paramerlarga elektr ta’minot tizimidagi: chastota (f, gts), kuchlanish (un, v) ni o‘zgarib turishini hamda elektr tizimlaridagi faza kuchlanishining nossimetriyasini, sinusoida egri chiziqlarining standart ko‘rsatgichlardan og‘ishga salbiy ta’sir etuvchi oqibatlar turkumiga kiritish mumkin. elektr ta’minoni 7 chastotaning juda oz o‘zgarishlari ham elektr mashinalarining ish tartibini yomonlashtiradi. chastotaning juda katta o‘zgarishlari (ikki martaga pasaysa) yoritish qurilmalaridagi nur oqimlari pulsatsiyasining ortishiga, nur taratishning pasayishiga olib kelib ko‘rish a’zolariga sezilarli darajada salbiy ta’sir ko‘rsatadi. elektr ta’minoni chastota o‘zgarishining sifatga ta’siri 8 chastotaning bunday miqdorda o‘zgarishini faqatgina yirik nosozlik bo‘lgandagina kuzatish mumkin. elektr tarmoqlaridagi mo‘‘tadil sharoitlarda ham juda oz muddatdagi quvvat yetishmavchiligi yoki ortishi ham chastotaning pasayishiga omil bo‘lib bu hodisa elektr dvigatellar ish faoliyatiga sezilarli darajada salbiy ta’sir etishi mumkin. 9 respublikamizning elektr energetika tizimlarida standart …

3 / 33

va transport vositasida harakatda bo‘lgan kichik elektr stansiyalar uchun 10% gacha ruxsat etilgan. 13 respublikamizning elektr tarmoqlarida elektr iste’molchilardagi ish rejimi aktiv va reaktiv quvvat iste’moli miqdorining o‘zgarib turishi, qisqa muddatli ish rejimlari chastotani doimiy ravishda nominal ko‘rsatkichda saqlab turishni talab etadi. bunday vazifa maxsus chastotani roslash qurilmalariga ega bo‘lgan maxsus elektrostansiyalar zimmasiga yuklatilgan. masalan, ushbu tadbir toshkent shahri va toshkent viloyati hududida «o’rta chirchiq ges lar kaskadi (chorvoq ges) tomonidan amalga oshiriladi. 14 kuchlanish o‘zgarishini elektr energiyasining sifatiga ta’siri kuchlanishning o‘zgarishini elektr energiyasining sifatiga salbiy ta’sir etuvchi ikkinchi faktor hisoblanadi. turlicha quvvat va elektr iste’molchilar soniga ega bo‘lgan suv xo‘jaligi va nasos stansiyalarini elektr energiyasi bilan ta’minlovchi uzoq masofalarga cho‘zilgan tarmoqlarda vegetatsiya (sug‘orish) davrida kuchlanishning o‘zgarishi 5 dan  20% gacha yetishi mumkin. 15 kuchlanishning belgilangan ko‘rsatgichlardan pasayib ketishi nasos stansiyalaridagi elektrodvigatellarning ish rejimiga, suv chiqarish ko‘rsatkichlariga salbiy ta’sir etadi. kuchlanishning pasayishi elektr dvigatellarning stator chulg‘amidagi elektromagnit maydon momentining …

4 / 33

17 kuchlanishning belgilangan me’yorlardan ortib ketishi noxush holat bo‘lib uning bir qancha salbiy oqibatlarga ega. masalan elektr dvigatel, transformator, qo‘zg‘atish g‘altaklarining ish muddati qisqaradi, shovqin bilan ishlaydi, izolyatsiya qobig‘i teshiladi, yoritgichlardagi nur taratish normadan ortib ketib xizmat vaqti qisqaradi va kuyadi, barcha elektr xo‘jalik uskunalarini tezroq ishdan chiqarib kabellar va havo liniyalaridagi izolyatorlar va podstansiya uskunalari tezroq eskiradi. 18 standart kuchlanish sifatida suv xo‘jaligi, nasos stansiyalari va qishloq joylaridagi past kuchlanishli elektr ta’minot tarmoqlari uchun 220, 380 v (0,4 kv), yuqori kuchlanishda 6, 10, 35, 110 kv kuchlanish darajasi qabul qilingan. ushbu hududdagi elektr istemolchilari uchun kuchlanishning standart ko‘rsatgichdan o‘zgarishi  5% ayrim istemolchilar uchun esa kuchlanishning o‘zgaruvchanligi  10 dan  5% gacha mumkin deb ruxsat etilgan. qishloq joylari va uzoq cho‘l, qir va adirlarida joylashgan suv xo‘jaligining elektr istemolchilar uchun kuchlanishning o‘zgarishi  7,5% dan  10 % bo‘lishi mumkin. 19 nosimmetrik rejimning elektr energiyasi sifatiga ta’siri nossimetrik …

5 / 33

oeffitsiyentining pasayishiga, avtomatik boshqaruv va himoya uskunalarining sezgirlik darajasini pasaytiradi. natijada elektr ta’minot tarmoqlarida elektr energiyasining isrofi ko‘zda tutilmagan sabalarga ko‘ra ortib ketadi. 24 kuchlanishi 35/10 kv li uch fazali pasaytirish transformatorifar 25 elektr energiyasining sifat kursatkichi pasayishiga elektr tarmoqlarida bir turdagi elektr iste’molchilarning ulanib qolishi ham sabab bo‘lishi mumkin. bunga elektr tarmog‘ida aksariyat aktiv quvvatli iste’molchilar (elektr isitgichlar, cho‘glanma lampalar, projektorlar va h.k.) yoki reaktiv quvvatli iste’molchilar (drossselli va kondensator batareyali qurilmalar va elektr yoritgichlar, kichik quvvatli ko‘p sonli elektr dvigatellar va h.k) ni masol keltirish mumkin. ushbu tarmoqlarda aktiv quvvat iste’moliga ehtiyojning ko‘pligi, uning pasayishiga, va aksincha reaktiv quvvatga talabning ozligi evaziga uning ortishi kuzatiladi. 26 aktiv quvvat iste’molchilari: elektr isitgichlar, cho‘g‘lanma lampalar (cosφ =1) 27 elektr ta’minoni reaktiv quvvat iste’molchilari: induksion isitgich, drossellar va g‘altaklar (sinφ =1) 28 elektr ta’minoni reaktiv quvvat iste’molchilari: kondensator batareyalari va sig‘im elementlari (sinφ =1) 29 elektr tarmog‘ining simmetrik ulanishi. р1...р6 – …
