1 / 18

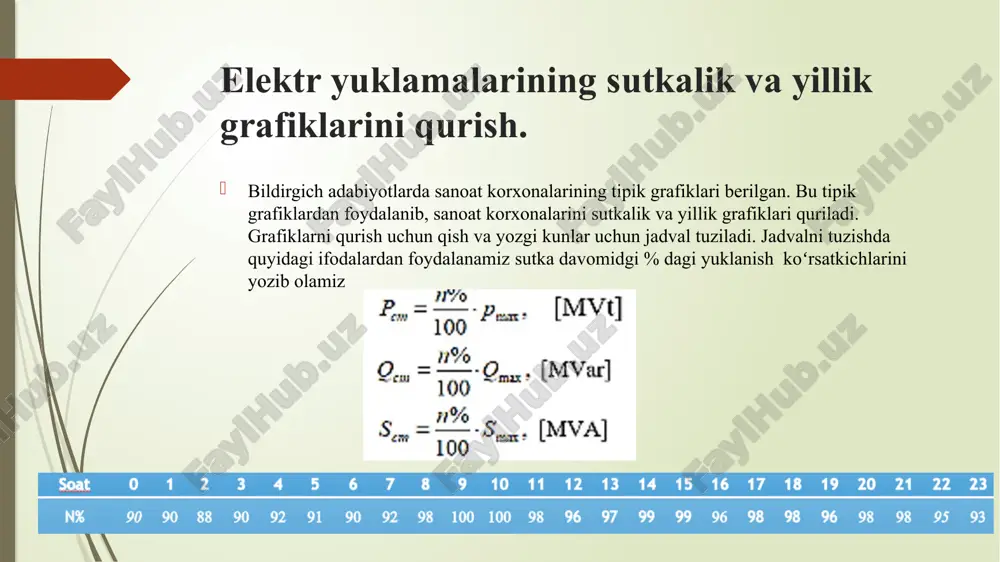

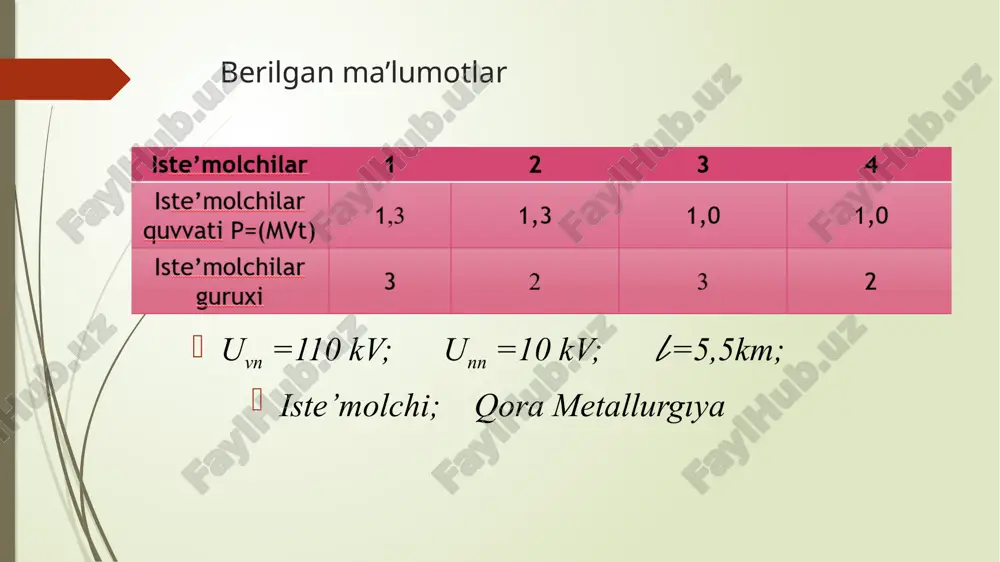

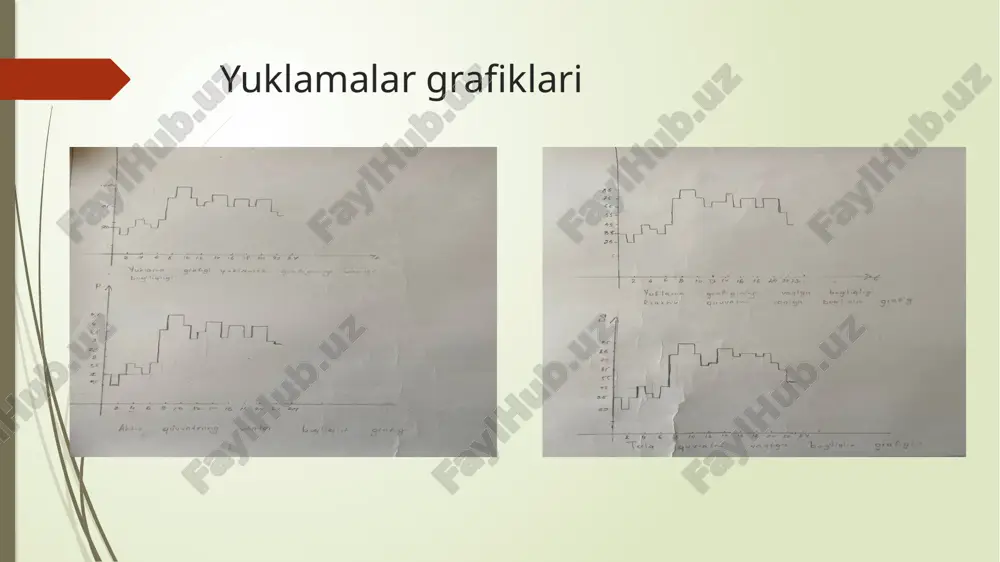

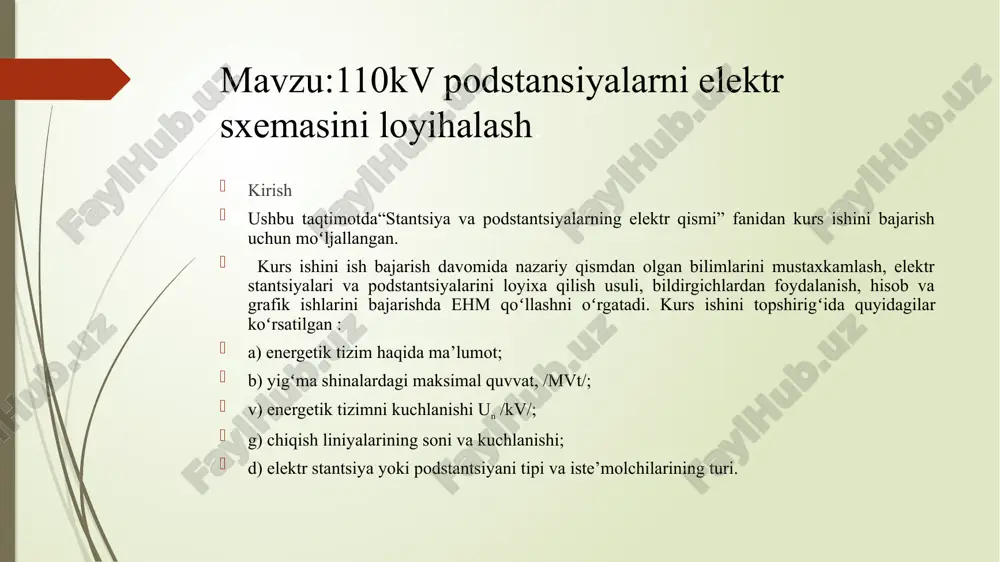

kurs ishi kurs ishi o‘zbekiston respublikasi oliy ta’lim, fan va innovatsiyalar vazirligi andijon mashinasozlik instituti “elektrotexnika” fakulteti 4-bosqich k-91-21- guruh talabasi kodirova zamirakhonnıng “stansiya va podstansiyalarning elektr qisimi ” fanidan kurs ishi. qabul qildi: abduraxmonov s mavzu:110kv podstansiyalarni elektr sxemasini loyihalash. kirish ushbu taqtimotda“stantsiya va podstantsiyalarning elektr qismi” fanidan kurs ishini bajarish uchun moʻljallangan. kurs ishini ish bajarish davomida nazariy qismdan olgan bilimlarini mustaxkamlash, elektr stantsiyalari va podstantsiyalarini loyixa qilish usuli, bildirgichlardan foydalanish, hisob va grafik ishlarini bajarishda ehm qoʻllashni oʻrgatadi. kurs ishini topshirigʻida quyidagilar koʻrsatilgan : a) energetik tizim haqida ma’lumot; b) yigʻma shinalardagi maksimal quvvat, /mvt/; v) energetik tizimni kuchlanishi un /kv/; g) chiqish liniyalarining soni va kuchlanishi; d) elektr stantsiya yoki podstantsiyani tipi va iste’molchilarining turi. berilgan ma’lumotlar uvn =110 kv; unn =10 kv; 𝓁=5,5km; iste’molchi; qora metallurgıya elektr yuklamalarining sutkalik va yillik grafiklarini qurish. bildirgich adabiyotlarda sanoat korxonalarining tipik grafiklari berilgan. bu tipik grafiklardan foydalanib, sanoat …

2 / 18

0 % yuklama bilan ishlashi koʻzda tutiladi. a) ikki hil quvvatli trasformatorlar olish koʻzda tutiladi. i – variant:6.3 mv·a 10 mv·a; uning oʻta yuklanishi, 𝐾_3=〖σ𝑆〗_𝑚𝑎𝑥/(2∙𝑆_𝑛𝑜𝑚𝑡 )=5,948/(6,3_2)=0,472 i – variant: 4,0 mv·a uning oʻta yuklanishi, 𝐾_3=〖σ𝑆〗_𝑚𝑎𝑥/(2∙𝑆_𝑛𝑜𝑚𝑡 )=5,948/(2∗4)=0,297 tmn-6300/110/10 kva tdn-10000/110/10 kva elektr stantsiyalarini yoki podstantsiyalarni bosh elektr sxemasini tanlash texnik – iqtisodiy hisobni minimal keltirilgan sarf – xarajatlar boʻyicha hisoblanadi. z = rn ·kt + i (mln. soʻm) bunda, rn – normativ koeffitsent boʻlib 0,15ga teng; kt – podstatsiyalarga oʻrnatilgan transformatorlarni tannarhi boʻlib quyidagicha aniqlanadi. kt = k0 · nt (mln. soʻm) nt – transformatorlar soni; k0 – bitta transformatorning tannarhi; i–yillik ekspluatatsiya xarajatlari quyidagicha aniqlanadi (mln. soʻm) i = ia.t + ie (mln. soʻm) ia.t – amortizatsiya uchun ajratilgan sarf–xarajatlar quyidagicha hisoblanadi. ia.t =[(ra +ro)/100] ·kt (mln. soʻm) bunda, ra – amortizatsiya uchun ajratilgan normasi 6,3 % ga teng; r0 – podstantsiyani hizmati va ta’mirlash uchun ajratilgan xarajatlar 3 % …

3 / 18

ichi past. shuning uchun 1-variantni tanladim podstansiyaning bir chiziqli sxemasi stantsiya va podstantsiyalarda, ehmda qisqa tutashuv toklarini aniqlash qisqa tutashuv toklari asosan elektr asbob–uskuna parametrlarini tanlash yoki tekshirish, shuningdek, rele muhofazasi va avtomatika qurilmasini tanlash yoki tekshirish uchun hisoblanadi. tarmoq elementlarining qarshiligini aniqlash uchun, odatda, hisoblash sxemasida ularning parametrlari nomlangan birliklarda, yoki nisbiy birliklarda koʻrsatiladi. uch fazali qisqa tutashuv toklarini hisoblash quyidagi tartibda olib boriladi: koʻrilayotgan energetik tizimlar uchun hisoblash sxemasi asosida oʻrin almashtirish sxemasi tuziladi: asta–sekin oʻzgartirish yoʻli bilan oʻrin almashtirish sxemani eng sodda koʻrinishga shunday keltiriladi, bunda natijaviy eyuk ma’lum miqdor bilan xarakterlovchi manbalar guruhi yoki xar bir ta’minlovchi manba qisqa tutashuv nuqtasi bilan bitta natijaviy qarshilik xnat orqali bogʻlangan boʻladi. natijaviy qarshilikni bilgan holda om qonuni asosida qisqa tutashuv tokining tashkil etuvchisini boshlangʻich miqdori ipo aniqlanadi. soʻngra zarbiy tok va zarurat tugʻilsa, berilgan vaqt momenti t uchun qisqa tutashuv tokining davriy va boshlangʻich tashkil etuvchisi aniqlanadi. qisqa …

4 / 18

41*363,7*1,04=0,533 ka 7.o’chirgichlar uchun chegaraviy uzish toki: xt%=uk%=10,5%(6300ka v uchun) in.o1=1/10,5/100*31,6=300,8 a in.o2=1/10,5/100*331,05=3151,5 a hisoblab topilgan qisqa tutashuv toki ,basis (nominal) va maximal tok,zarbiy tok,transformatorlar qarshiligi,natijaviy qarshiliklar natijasida podstansiyalarda elektr jihozlarini tanlab oldim. podstansiyalarni elektr jihozlarini tanlash. tanlangan bosh sxemaga asosan elektr jihozlarini soni aniqlanadi. elektr apparatlarini tanlash kataloglar yordamida elektr qurilmaning normal rejimdagi ko‘rsatgichlari bo‘yicha bajariladi. qabul qilingan apparatni ulanish nuqtasidagi maksimal qisqa tutashuv toki ta’siri bo‘yicha tekshirib ko‘rinishi zarur. albatta, katalog bo‘yicha tanlangan apparatlarning parametrlari(nominal kuchlanishi va toki) elektr qurilmaning ekspluatatsiya sharoitidagi kuchlanish va tok miqdorlariga teng yoki katta bo‘lishi kerak. aniq apparatlarni ma’lum ish rejim sharoitlari uchun qabul qilinganda ko‘plab omillarni hisobga olishga to‘g’ri keladi. biz bulardan faqat apparatlarni qisqa tutashuv toki ta’siriga chidamligiga e’tibor beramiz, yani apparatlarning turg’unligini hisobga olamiz. aniq apparatlarni ma’lum ish rejim sharoitlari uchun qabul qilinganda ko‘plab omillarni hisobga olishga to‘g‘ri keladi. biz bulardan faqat apparatlarni qisqa tutashuv toki ta’siriga chidamligiga e’tibor beramiz, …

5 / 18

tok transformatorlarini tanlash. tok transformatorlari nominal tok, nominal kuchlanish, ikkilamchi chulg‘amning yuklamasiga bog‘liq bo‘lgan aniqlik darajasiga qarab qabul qilinadi va elektrodinamik va termik turg‘unliklar bo‘yicha tekshirilib ko‘riladi. xulosa xulosa qilib aytganda elektr apparatlarini tanlash kataloglar yordamida elektr qurilmaning normal rejimdagi ko‘rsatgichlari bo‘yicha bajariladi. qabul qilingan apparatni ulanish nuqtasidagi maksimal qisqa tutashuv toki ta’siri bo‘yicha tekshirib ko‘rinishi zarur. albatta, katalog bo‘yicha tanlangan apparatlarning parametrlari(nominal kuchlanishi va toki) elektr qurilmaning ekspluatatsiya sharoitidagi kuchlanish va tok miqdorlariga teng yoki katta bo‘lishi kerak. aniq apparatlarni ma’lum ish rejim sharoitlari uchun qabul qilinganda ko‘plab omillarni hisobga olishga to‘g’ri keladi. biz bulardan faqat apparatlarni qisqa tutashuv toki ta’siriga chidamligiga e’tibor beramiz, yani apparatlarning turg’unligini hisobga olamiz. aniq apparatlarni ma’lum ish rejim sharoitlari uchun qabul qilinganda ko‘plab omillarni hisobga olishga to‘g’ri keladi. biz bulardan faqat apparatlarni qisqa tutashuv toki ta’siriga chidamligiga e’tibor beramiz, ya’ni apparatlarning turg’unligini hisobga olamiz. foydalanilgan adabiyotlar: diplomnogoproektirovaniyapoi.i.spravochnik1. fedorov a.a., kameneva l.e. - osnovi …
