1 / 16

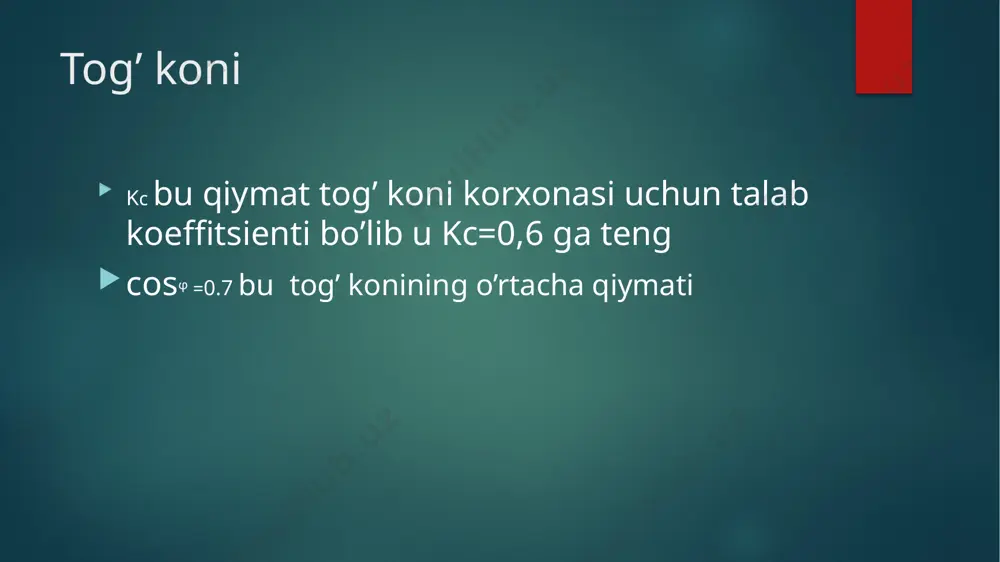

andijon mashinasozlik instituti elektrotexnika fakulteti ee-yo’nalishi 3-kurs k94-21guruh talabasi abduxalilov jumaniyozning elektr xavfsizligi asoslari fanidan tayyorlagan mustaqil talim slayti. andijon mashinasozlik instituti “elektrotexnika” fakulteti 4-bosqich k-91-21- guruh talabasi abdunazarov biloldinning “stansiya va podstansiyalarning elektr qisimi ”fanidan kurs ishi. kurs ishi qabul qildi:abdurahmonov.s mavzu:110kv podstansiyalarni elektr sxemasini loyihalash. kirish stansiya va podstansiyalarning elektr qismiga kirish qoidalari energiya obyektlarida xavfsizlikni ta'minlash, uskunalarning to'g'ri ishlashini kuzatish va tasodifiy nosozliklarni oldini olish uchun muhimdir. elektr uskunalari va tizimlariga faqat maxsus tayyorgarlikdan o'tgan va kerakli malakaga ega xodimlar kirishi mumkin kiruvchilar himoya vositalari bilan ta’minlangan bo‘lishi kerak (izolyatsion qo‘lqop, rezina taglik, maxsus poyabzal va boshqalar). himoya vositalarining holati va yaroqliligi tekshirilishi shart. berilgan ma’lumotlar iste’molchilar 1 2 3 4 iste’molchilar quvvati p=(mvt) 0,6 0,8 1 1,050 iste’molchilar guruxi 1 2 2 2 uvn =110 kv; unn =6 kv; 𝓁=3,1km; iste’molchi; tog’ koni tog’ koni kc bu qiymat tog’ koni korxonasi uchun talab koeffitsienti bo’lib u …

2 / 16

stantsiya va podstantsiyalarda kuch transformatorlarini quvvatini va sonini aniqlash. transformatorning nominal quvvatlari quyidagi shartga koʻra tanlanadi, (mv·a) demak, gost boʻyicha transformator qatori 2,5 mv·a; 4,0 mv·a; 6,3 mv·a; 10,0 mv·a va xokazo quvvatli trasformatorlarni tanlash tavsiya qilinadi. agar trasformatorlardan biri ishdan chiqsa, elektr ta’minoti toʻxtatilmay, ikkinchisi vaqtinchalik 140 % yuklama bilan ishlashi koʻzda tutiladi. a) ikki hil quvvatli trasformatorlar olish koʻzda tutiladi. i – variant: 2,5 mv·a 4 mv·a; uning oʻta yuklanishi, ==0,59 i – variant: 10 mv·a uning oʻta yuklanishi, ==0,37 transformatorlarni biri ishdan chiqsa, bu tanlagan variantlarni ishlashini tekshiramiz. 1-variant; 1,4*sn=1,4*2,5=3,5 mv,a 2-variant; 1,4*sn=1,4*4=5,6 mv,a podstansiyaning bir chizqili sxemasi stantsiya va podstantsiyalarda, ehmda qisqa tutashuv toklarini aniqlash. qisqa tutashuv toklari asosan elektr asbob–uskuna parametrlarini tanlash yoki tekshirish, shuningdek, rele muhofazasi va avtomatika qurilmasini tanlash yoki tekshirish uchun hisoblanadi. tarmoq elementlarining qarshiligini aniqlash uchun, odatda, hisoblash sxemasida ularning parametrlari nomlangan birliklarda, yoki nisbiy birliklarda koʻrsatiladi. uch fazali qisqa tutashuv …

3 / 16

. 110 kv 10 kv tp-1 tp-2 yuk pk k-1 k-2 qisqa tutashuv tokini hisoblash elektr tizim sxemasi podstansiyalarni elektr jihozlarini tanlash. tanlangan bosh sxemaga asosan elektr jihozlarini soni aniqlanadi. elеktr аppаrаtlаrini tаnlаsh kаtаlоglаr yordаmidа elеktr qurilmаning nоrmаl rеjimdаgi ko‘rsаtgichlаri bo‘yichа bаjаrilаdi. qаbul qilingаn аppаrаtni ulаnish nuqtаsidаgi mаksimаl qisqа tutаshuv tоki tа’siri bo‘yichа tеkshirib ko‘rinishi zаrur. аlbаttа, kаtаlоg bo‘yichа tаnlаngаn аppаrаtlаrning pаrаmеtrlаri(nоminаl kuchlаnishi vа tоki) elеktr qurilmаning ekspluаtаtsiya shаrоitidаgi kuchlаnish vа tоk miqdоrlаrigа tеng yoki kаttа bo‘lishi kеrаk. аniq аppаrаtlаrni mа’lum ish rеjim shаrоitlаri uchun qаbul qilingаndа ko‘plаb оmillаrni hisоbgа оlishgа to‘g’ri kеlаdi. biz bulаrdаn fаqаt аppаrаtlаrni qisqа tutаshuv tоki tа’sirigа chidаmligigа e’tibоr bеrаmiz, yani аppаrаtlаrning turg’unligini hisоbgа оlаmiz. аniq аppаrаtlаrni mа’lum ish rеjim shаrоitlаri uchun qаbul qilingаndа ko‘plаb оmillаrni hisоbgа оlishgа to‘g‘ri kеlаdi. biz bulаrdаn fаqаt аppаrаtlаrni qisqа tutаshuv tоki tа’sirigа chidаmligigа e’tibоr bеrаmiz, yani аppаrаtlаrning turg‘unligini hisоbgа оlаmiz. xulosa ushbu kurs ishida elektr stansiyalari va podstansiyalarining qurilishi, ishlash …

4 / 16

otlаr: 1.дипломногопроэктированияпои.и.справочник1. федоров а.а., каменева l.e. - основы электроснабженияпромишленних предприятий. - м .: энергия. 1984г. 2. федоров а.а., старкова л.э. учебное пособие для курсового иэлектроснабжениюпромишленних предприятий. - м .: энергоатомиздат. 1987г. 3. qodirov t.m., alimov x.a. - sanoat korxonalarining elektrta'minoti. tdtu., 2006r. 4. алиевэлектрооборудованию. - м .: вишшая школа, 2002г. 5. григорьев в.и., киреева э.а., миронов в.а., минтюков а.п.,чохонелидзе а.н. электроснабжение и электрооборудование.- м .: энергоатомиздат, 2003г. 6. аллаев к.р. электроэнергетика узбекистана и мира. - т .: fan vatexnologiya, 2009г. - 463 c. 7. qodirov t.m., alimov x.a., rafikova g.r. sanoat korxonalari vafuqaro binolarining elektr ta'minoti .- t .: toshdtu, 2007r. image6.png image7.png image8.png image9.png image10.png image2.png image3.png image4.png image5.png /docprops/thumbnail.jpeg
