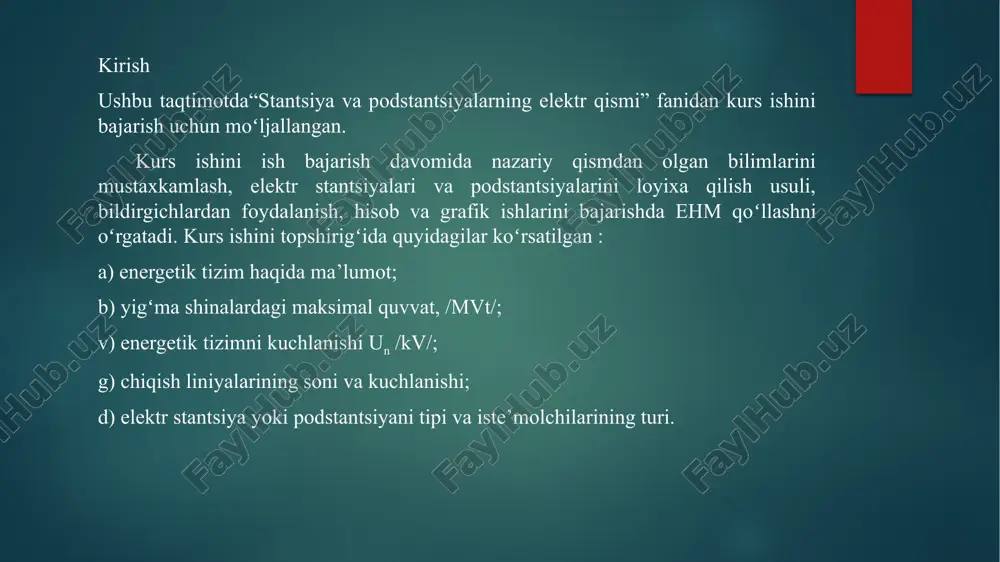

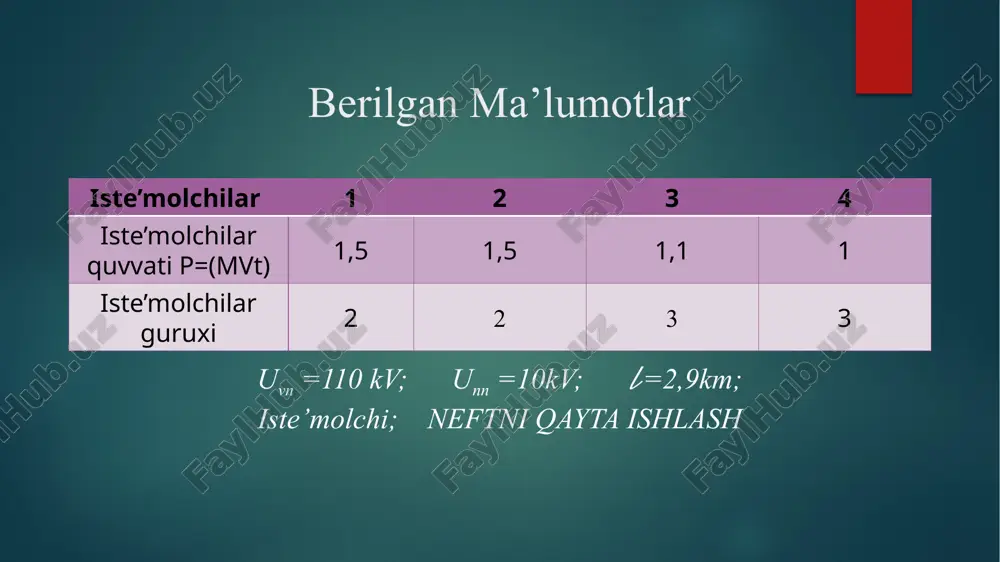

andijon mashinasozlik instituti elektrotexnika fakulteti ee-yo’nalishi 3-kurs k94-21guruh talabasi abduxalilov jumaniyozning elektr xavfsizligi asoslari fanidan tayyorlagan mustaqil talim slayti. andijon mashinasozlik instituti “elektrotexnika” fakulteti 4-bosqich k-91-21- guruh talabasi mamajonov asadbekning “stansiya va podstansiyalarning elektr qisimi ”fanidan kurs ishi. kurs ishi qabul qildi:abdurahmonov.s mavzu:110kv podstansiyalarni elektr sxemasini loyihalash. kirish ushbu taqtimotda“stantsiya va podstantsiyalarning elektr qismi” fanidan kurs ishini bajarish uchun moʻljallangan. kurs ishini ish bajarish davomida nazariy qismdan olgan bilimlarini mustaxkamlash, elektr stantsiyalari va podstantsiyalarini loyixa qilish usuli, bildirgichlardan foydalanish, hisob va grafik ishlarini bajarishda ehm qoʻllashni oʻrgatadi. kurs ishini topshirigʻida quyidagilar koʻrsatilgan : a) energetik tizim haqida ma’lumot; b) yigʻma shinalardagi maksimal quvvat, /mvt/; v) energetik tizimni kuchlanishi un /kv/; g) chiqish liniyalarining soni va kuchlanishi; d) elektr stantsiya yoki podstantsiyani tipi va iste’molchilarining turi. berilgan ma’lumotlar iste’molchilar 1 2 3 4 iste’molchilar quvvati p=(mvt) 1,5 1,5 1,1 1 iste’molchilar guruxi 2 2 3 3 uvn =110 kv; unn =10kv; …

2 / 16

3 n% 93 93 93 93 93 93 94 95 98 98 96 95 97 97 94 95 97 100 100 100 100 98 95 94 to’la quvvat va reaktiv quvvatni elektr yuklama grafigi yuklanish korsatgichi va aktiv quvvatni elektr yuklama grafigi stantsiya va podstantsiyalarda kuch transformatorlarini quvvatini va sonini aniqlash. transformatorning nominal quvvatlari quyidagi shartga koʻra tanlanadi, (mv·a) demak, gost boʻyicha transformator qatori 2,5 mv·a; 4,0 mv·a; 6,3 mv·a; 10,0 mv·a va xokazo quvvatli trasformatorlarni tanlash tavsiya qilinadi. agar trasformatorlardan biri ishdan chiqsa, elektr ta’minoti toʻxtatilmay, ikkinchisi vaqtinchalik 140 % yuklama bilan ishlashi koʻzda tutiladi. a) ikki hil quvvatli trasformatorlar olish koʻzda tutiladi. i – variant: 4 mv·a 6,3 mv·a; uning oʻta yuklanishi, ==0,49 i – variant: 10 mv·a uning oʻta yuklanishi, ==0,31 transformatorlarni biri ishdan chiqsa, bu tanlagan variantlarni ishlashini tekshiramiz. 1-variant; 1,4*sn=1,4*4=5,6 mv,a 2-variant; 1,4*sn=1,4*6,3=8,82 mv,a podstansiyaning bir chizqili sxemasi stantsiya va podstantsiyalarda, ehmda qisqa tutashuv toklarini …

3 / 16

hkil etuvchisini boshlangʻich miqdori ipo aniqlanadi. soʻngra zarbiy to k va zarurat tugʻilsa, berilgan vaqt momenti t uchun qisqa tutashuv tokining davriy va boshlangʻich tashkil etuvchisi aniqlanadi. 110 kv 10 kv tp-1 tp-2 yuk pk k-1 k-2 qisqa tutashuv tokini hisoblash elektr tizim sxemasi podstansiyalarni elektr jihozlarini tanlash. tanlangan bosh sxemaga asosan elektr jihozlarini soni aniqlanadi. elektr apparatlarini tanlash kataloglar yordamida elektr qurilmaning normal rejimdagi ko‘rsatgichlari bo‘yicha bajariladi. qabul qilingan apparatni ulanish nuqtasidagi maksimal qisqa tutashuv toki ta’siri bo‘yicha tekshirib ko‘rinishi zarur. albatta, katalog bo‘yicha tanlangan apparatlarning parametrlari(nominal kuchlanishi va toki) elektr qurilmaning ekspluatatsiya sharoitidagi kuchlanish va tok miqdorlariga teng yoki katta bo‘lishi kerak. aniq apparatlarni ma’lum ish rejim sharoitlari uchun qabul qilinganda ko‘plab omillarni hisobga olishga to‘g’ri keladi. biz bulardan faqat apparatlarni qisqa tutashuv toki ta’siriga chidamligiga e’tibor beramiz, yani apparatlarning turg’unligini hisobga olamiz. aniq apparatlarni ma’lum ish rejim sharoitlari uchun qabul qilinganda ko‘plab omillarni hisobga olishga to‘g‘ri keladi. …

4 / 16

redpriyatiy. - m .: energiya. 1984g. 2. fedorov a.a., starkova l.e. uchebnoe posobie dlya kursovogo ielektrosnabjeniyupromishlennix predpriyatiy. - m .: energoatomizdat. 1987g. 3. qodirov t.m., alimov x.a. - sanoat korxonalarining elektrta'minoti. tdtu., 2006r. 4. alievelektrooborudovaniyu. - m .: vishshaya shkola, 2002g. 5. grigorev v.i., kireeva e.a., mironov v.a., mintyukov a.p.,choxonelidze a.n. elektrosnabjenie i elektrooborudovanie.- m .: energoatomizdat, 2003g. 6. allaev k.r. elektroenergetika uzbekistana i mira. - t .: fan vatexnologiya, 2009g. - 463 c. 7. qodirov t.m., alimov x.a., rafikova g.r. sanoat korxonalari vafuqaro binolarining elektr ta'minoti .- t .: toshdtu, 2007r. image6.png image7.png image8.png image9.png image10.png image11.png image12.png image2.png image3.png image4.png image5.png /docprops/thumbnail.jpeg
