1 / 14

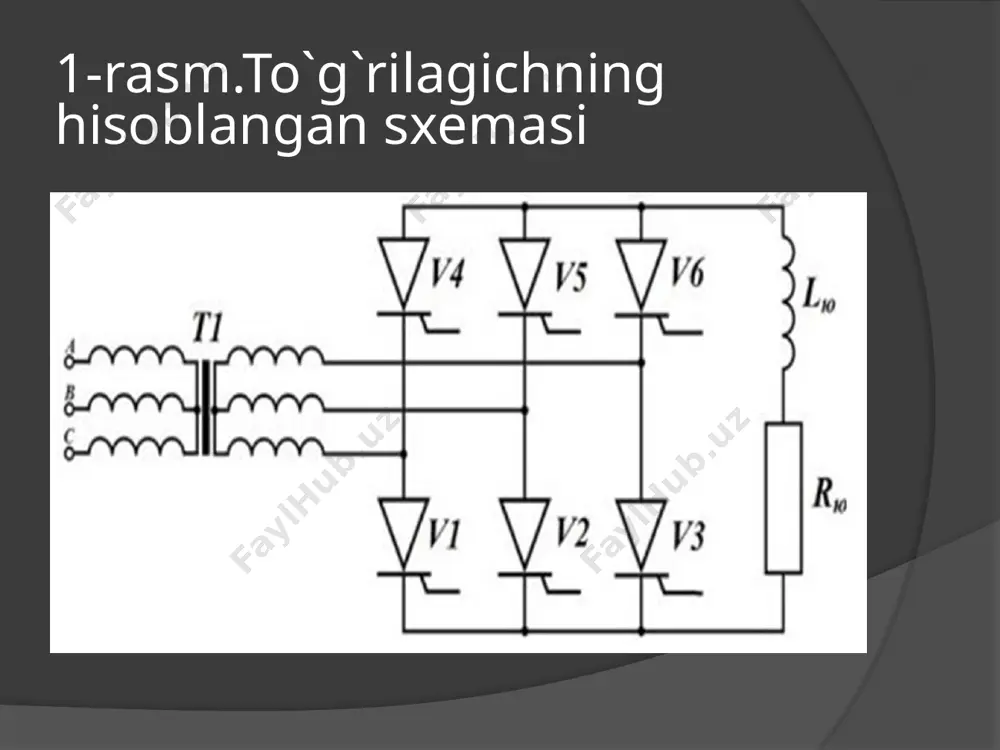

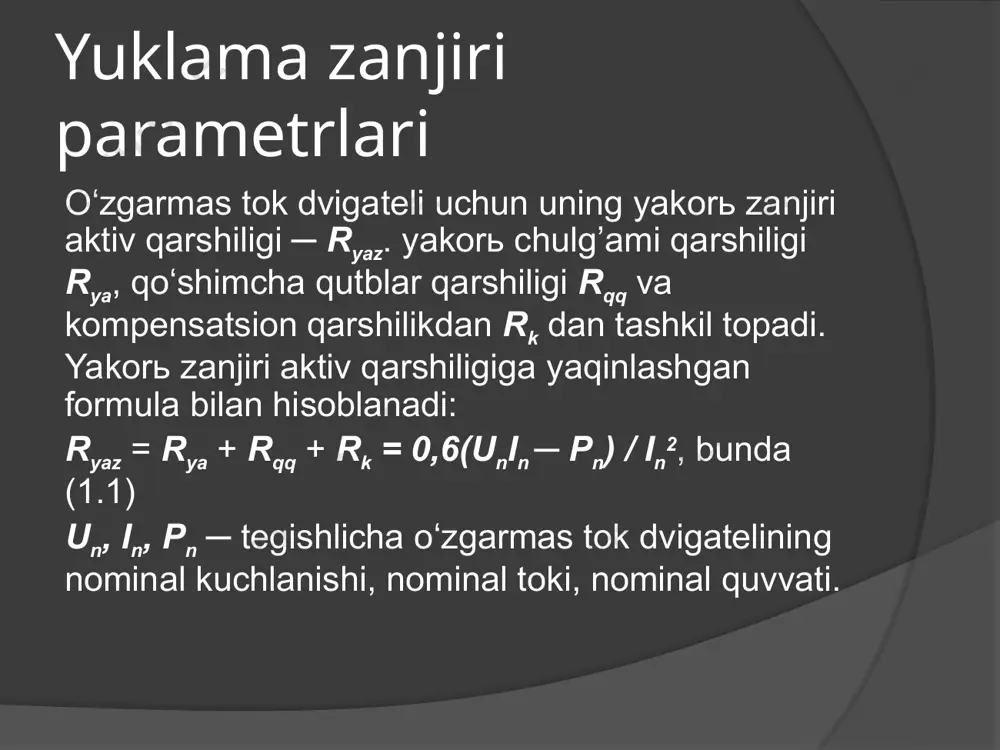

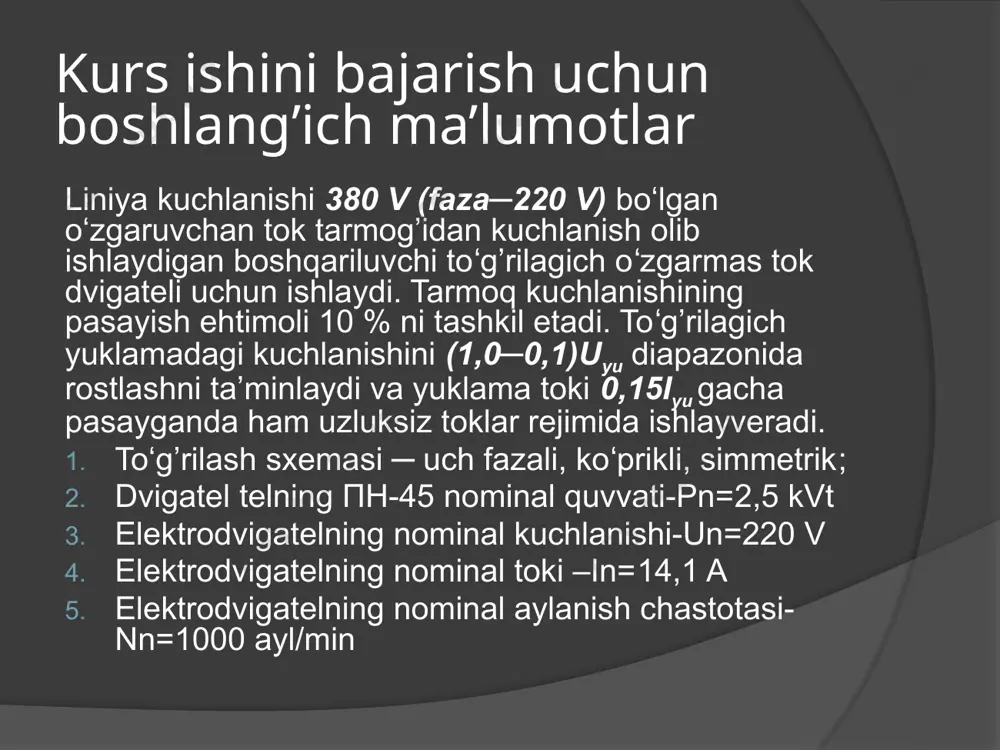

презентация powerpoint andijon mashinasozlik instituti elektro texnika fakulteti eee yo`nalishi k-91-21 guruh talabasi ahmadaliyev xusniddinning elektr mexanik tizimlarni apparatlari,elementlari va o`zgartgich texnikasin fanidan kurs ishi kurs ishini bajarish uchun boshlang’ich ma’lumotlar liniya kuchlanishi 380 v (faza─220 v) boʻlgan oʻzgaruvchan tok tarmog’idan kuchlanish olib ishlaydigan boshqariluvchi toʻg’rilagich oʻzgarmas tok dvigateli uchun ishlaydi. tarmoq kuchlanishining pasayish ehtimoli 10 % ni tashkil etadi. toʻg’rilagich yuklamadagi kuchlanishini (1,0─0,1)uyu diapazonida rostlashni ta’minlaydi va yuklama toki 0,15iyu gacha pasayganda ham uzluksiz toklar rejimida ishlayveradi. toʻg’rilash sxemasi ─ uch fazali, koʻprikli, simmetrik; dvigatel telning пн-45 nominal quvvati-pn=2,5 kvt elektrodvigatelning nominal kuchlanishi-un=220 v elektrodvigatelning nominal toki –in=14,1 a elektrodvigatelning nominal aylanish chastotasi-nn=1000 ayl/min 1-rasm.to`g`rilagichning hisoblangan sxemasi yuklama zanjiri parametrlari oʻzgarmas tok dvigateli uchun uning yakorь zanjiri aktiv qarshiligi ─ ryaz. yakorь chulg’ami qarshiligi rya, qoʻshimcha qutblar qarshiligi rqq va kompensatsion qarshilikdan rk dan tashkil topadi. yakorь zanjiri aktiv qarshiligiga yaqinlashgan formula bilan hisoblanadi: ryaz = rya + rqq …

2 / 14

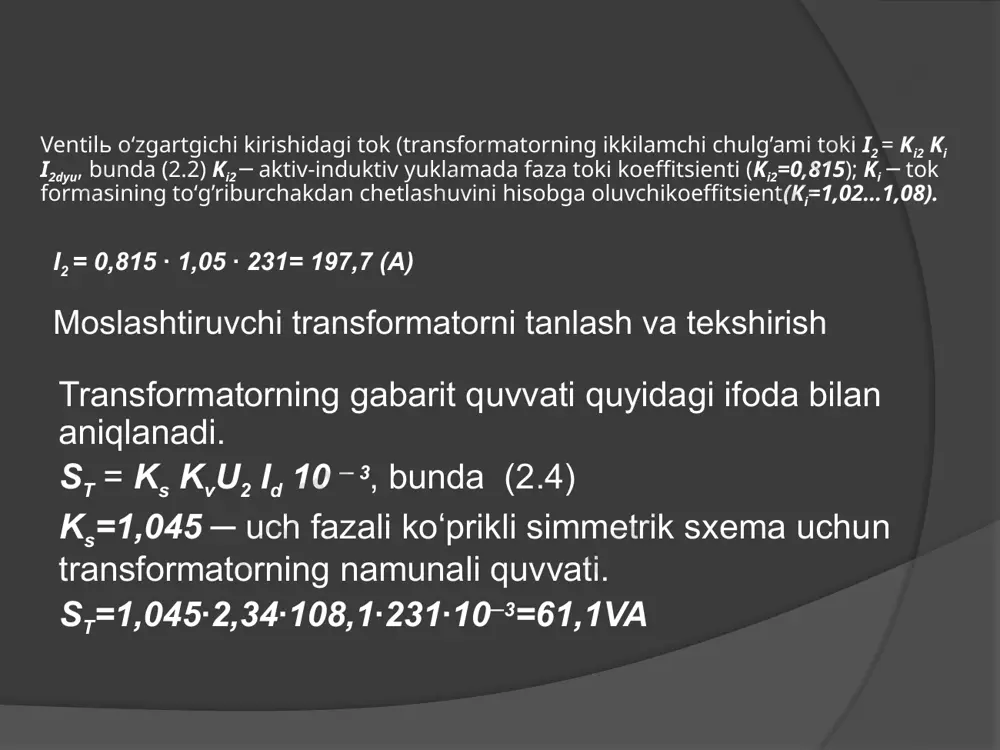

197,7 (a) moslashtiruvchi transformatorni tanlash va tekshirish quyidagi shartlarga mos keladigan uch fazali transformatorni tanlaymiz: 1) sht ≥ st, st = 3,72 (kva); 2) u1yu = usl, usl = 380 (v); 3) u2h ≥√3u2f, √3u2f=√3108,1=393,3 (v); 4) i2h ≥ i2f, bunda sht ─ transformatorning nominal quvvati; u1yu ─ birlamchi chulg’am kuchlanishi; usl ─ liniya kuchlanishi; u2yu ─ ikkilamchi chulg’am kuchlanishi; u2f─ faza kuchlanishi; i2h ─ ikkilamchi chulg’am toki; tmг-5 tipidagi transformatorni tanlaymiz, uning texnik malumotlari sht=5 kva, u1yu=380 v, u2h=210 v, δpxx=260vt – salt yurish isroflari, δpvt – qisqa tutashuv isroflari, uqt=5% ─ qisqa tutashuv kuchlanishi, isyu=5% ─ salt yurish toki. transformatorning ikkilamchi chulg’amidagi nominal tok quyidagi formula bilan hisoblanadi: i2n=e·snt·10^3/m2·u2n,(2.5)bunda m2=3─ikkilamchi chulg’am fazalari soni, ksx=√3 uch fazali sxemalar uchun sxema koeffitsienti. i2n= iv==84 (a) u1ad1= v o2==0,529 rt= =0,41 eo==0,6 iv tokining oʻrtacha qiymati va ishchi kuchlanish uobr.m amplitudasi faza ventili uchun quyidagicha aniqlanadi: bu tok va kuchlanishlardan foydalanib …

3 / 14

qarshilik rd=0,04 om ─ oʻtish-muhitning bir me’yorga tushgan issiqlik qarshiligi rt.p.s=0,62 s/vt ─ takrorlanmaydigan zarbali toʻg’ri tok iud = 750a ─ tok oʻsishining kritik tezligi ikrit=200.106 a/s ─ takrorlanuvchi impulьsli teskari tok iobr.p=0,006 a ─ takrorlanuvchi impulьsli teskari kuchlanish uobr.p=600 v. tanlagan toʻg’rilagich himoyasi uchun apparatlari va elementlarni tanlaymiz. avariya yuklamalaridan avtomatik oʻchirgichlar bilan himoya uchun avtomatlar tanlash avtomatlarning dastlabki tanlovi konstruktiv jihatlar asosida amalga oshiriladi: ─ tok turi, ─ qutblar soni, ─ ajratgichlar koʻrinishi va soni, va shu kabilar. biz bizga berilgan dvigatel tanlagan transformator va tanlagan to’g’rilagichimizning nominal toklaridan kelib chiqib quyidagi avtomatlarni tanladik oʻzgaruvchan tok zanjiri uchun quyidagi texnik koʻrsatkichlarga ega boʻlgan a3718b tipidagi elektromagnit ajratgichli avtomatik oʻchirgichni tanladik va uni parametrlari quyidagilardan iborat: ─ nominal kuchlanishi =380 v ─ oʻchirgichning nominal toki =160 a ─ ajratgichning nominal toki =80 a ─ qisqa tutashuvda kutilayotgan ruxsat berilgan chegara toki =36ea a3718b-ni shartlar boʻyicha tekshiramiz: uaao1=380 b ≥uc=380 …

4 / 14

un moslashuvchan transformator tmг-5 taransformatori o’zgartgich ventil bo’lgan tiristor t-131-40 tipli ularning himoyasi uchun avtomatlar o’zgaruvchan tok zanjiri uchun a3711b va o’zgarmas tok zanjiri uchun a3711b larni tanladik kurs ishi davomida berilgan vazifalar to’la qonli qanoatlantirildi.tanlangan qurilmalar berilgan shartlar bo’yicha bajarildi, 1. imomnazarov a.t. sanoat korxonalari va fuqarolik binolarining elektr jihozlari ─ t.: «ilm ziyo», 2006. ─ 185 b. 2. valeriy vodovozov «introduktion» to power enginering, ist edition bookboon. london, 2010. ─ 112 p. 3. vodovozov v. electric drive systems and operation bookboon. london, 2011. ─ 113 p. 4. хошимов о.о., имомназаров а.т. электромеханик қурилма ва мажмуаларнинг элементлари. ─ т.: «ўажбнт» маркази. 2003. ─ 124 б. 5. imomnazarov a.t. elektromexanik tizimlarning elementlari. oliy o‘quv yurtlari uchun darslik. ─ т.: «ta’lim», 2009. ─ 155 b. image1.png image4.png image8.png image6.png image2.png image3.png image12.png image5.png image14.png image11.png /docprops/thumbnail.jpeg
