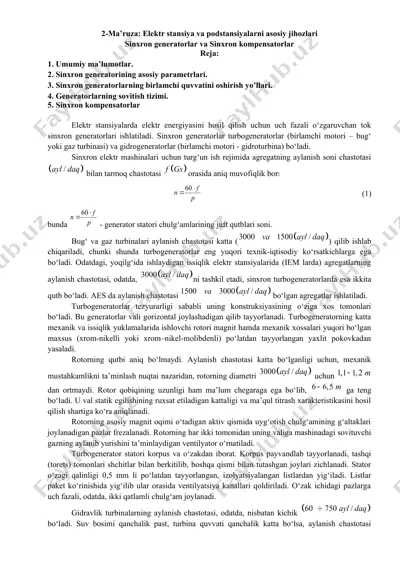

1 2-ma’ruza: elektr stansiya va podstansiyalarni asosiy jihozlari sinxron generatorlar va sinxron kompensatorlar reja: 1. umumiy ma’lumotlar. 2. sinxron generatorining asosiy parametrlari. 3. sinxron generatorlarning birlamchi quvvatini oshirish yo’llari. 4. generatorlarning sovitish tizimi. 5. sinxron kompensatorlar elektr stansiyalarda elektr energiyasini hosil qilish uchun uch fazali o‘zgaruvchan tok sinxron generatorlari ishlatiladi. sinxron generatorlar turbogeneratorlar (birlamchi motori – bug‘ yoki gaz turbinasi) va gidrogeneratorlar (birlamchi motori - gidroturbina) bo‘ladi. sinxron elektr mashinalari uchun turg‘un ish rejimida agregatning aylanish soni chastotasi bilan tarmoq chastotasi orasida aniq muvofiqlik bor: (1) bunda - generator statori chulg‘amlarining juft qutblari soni. bug‘ va gaz turbinalari aylanish chastotasi katta ( ) qilib ishlab chiqariladi, chunki shunda turbogeneratorlar eng yuqori texnik-iqtisodiy ko‘rsatkichlarga ega bo‘ladi. odatdagi, yoqilg‘ida ishlaydigan issiqlik elektr stansiyalarida (iem larda) agregatlarning aylanish chastotasi, odatda, ni tashkil etadi, sinxron turbogeneratorlarda esa ikkita qutb bo‘ladi. aes da aylanish chastotasi bo‘lgan agregatlar ishlatiladi. turbogeneratorlar tezyurarligi sababli uning konstruksiyasining o‘ziga xos …

2 / 9

t oqimi o‘tadigan aktiv qismida uyg‘otish chulg‘amining g‘altaklari joylanadigan pazlar frezalanadi. rotorning har ikki tomonidan uning valiga mashinadagi sovituvchi gazning aylanib yurishini ta’minlaydigan ventilyator o‘rnatiladi. turbogenerator statori korpus va o‘zakdan iborat. korpus payvandlab tayyorlanadi, tashqi (torets) tomonlari shchitlar bilan berkitilib, boshqa qismi bilan tutashgan joylari zichlanadi. stator o‘zagi qalinligi 0,5 mm li po‘latdan tayyorlangan, izolyatsiyalangan listlardan yig‘iladi. listlar paket ko‘rinishida yig‘ilib ular orasida ventilyatsiya kanallari qoldiriladi. o‘zak ichidagi pazlarga uch fazali, odatda, ikki qatlamli chulg‘am joylanadi. gidravlik turbinalarning aylanish chastotasi, odatda, nisbatan kichik bo‘ladi. suv bosimi qanchalik past, turbina quvvati qanchalik katta bo‘lsa, aylanish chastotasi shunchalik kichik bo‘ladi. gidrogeneratorlar shu sababdan sekin yurar, o‘lchamlari va massasi katta, shuningdek, qutblari soni ko‘p bo‘ladi. gidrogeneratorlar ayon qutbli rotorli qilib va vali asosan vertikal joylashadigan qilib tayyorlanadi. qudratli gidrogeneratorlar rotorlarining diametri 14 - 16 m, statorlarining diametri esa 20 - 22 m ga etadi. qutblarda uyg‘otish chulg‘amlaridan tashqari dempferlovchi chulg‘am ham joylanadi, u …

3 / 9

va montaj qilishni yengillashtiradi. keyingi yillarda vali gorizontal joylashgan, kapsulli generator deb ataluvchi generatorlar ishlatila boshlangan. bunday generatorlar tashqi qismini turbina orqali keladigan suv yuvib o‘tadigan suv o‘tmaydigan qobiq (kapsula) ga joylanadi. kapsulali generatorlar bir necha o‘nlab megavolt-amper quvvatga mo‘ljallab tayyorlanadi. bular ayon qutbli nisbatan sekin yurar hisoblanadi. elektr stansiyalarida ishlatiladigan sinxron generatorlarning boshqa tiplari ichida ichki yonuv dizel motorlari bilan biriktiriladigan dizel-generatorlarni aytib o‘tish lozim. bular ayon qutbli vali gorizontal joylashgan mashinalardir. porshenli mashina singari dizel ham notekis burovchi momentga ega bo‘lganligi uchun dizel-generator maxovik bilan ta’minlanadi yoki uning rotori aylanma momenti katta qilib tayyorlanadi generatorlarning nominal parametrlari. generatorlarni ishlab chiqaruvchi zavod uni ma’lum ruxsat etilgan uzoq muddatli ish rejimiga mo‘ljallaydi va bu rejim nominal rejim deb ataladi. bu ish rejimi generatornang nominal ma’lumotlari degan nom bilan yuritiladigan va uning yorlig‘ida hamda mashina pasportida ko‘rsatiladigan parametrlar bilan xarakterlanadi. generatorning nominal kuchlanishi-nominal rejimda stator chulg‘amining liniya (fazalararo) kuchlanishidir. normal sovitish …

4 / 9

eneratorlarning nominal quvvatlari shkalasi standartlashtirilmagan. rotorning nominal toki - generatorning eng katta uyg‘otish toki bo‘lib, statorning kuchlanishi nominal miqdoridan 5% atrofida o‘zgarib turganida va nominal quvvat koeffitsientida generator shu tokda nominal quvvat bera oladi. nominal quvvat koeffitsienti standartga muvofiq va undan kichik quvvatli generatorlar uchun ; quvvati gacha bo‘lgan turbogeneratorlar va gacha bo‘lgan gidrogeneratorlar uchun ; kata quvvatli mashinalar uchun qabul qilinadi. kapsulali gidrogeneratorlar uchun, odatda, . har qanday generator nominal yuklama va nominal quvvat koeffitsientidagi fik bilan xarakterlanadi. hozirgi generatorlarda nominal fik atrofida o‘zgarib turadn. generatorlarning sovitish tizimi. sinxron generatorning ishlash vaqtida uning chulg‘amlari va aktiv po‘lati qiziydi. stator va rotor chulg‘amlarining yo‘l qo‘yiladigan qizish temperaturasi birinchi navbatda, foydalaniladigan izolyatsiya materiallari va sovituvchi muhit temperaturasiga bog‘liq. standartlarga ko‘ra v sinfidagi izolyatsiya materiallari (asfalt - bitum asosidagi lok) uchun stator chulg‘amining yo‘l qo‘yiladigan temperaturasi , rotor uchun esa chegarasida bo‘lishi kerak. stator va rotor chulg‘amlari izolyatsiyasining issiqqa chidamliligi yuqori, masalan, …

5 / 9

peraturasi gacha (ya’ni standartlarda ko‘rsatilgan chegarasida) bo‘lganda xuddi o‘sha izolyatsiya ancha sekin eskiradi va xizmat qilish muddati ortib, 30 yilgacha boradi. shuning uchun ishlatish vaqtida generatorning ishlash rejimini qanday bo‘lishidan qat’iy nazar, uning chulg‘amlari qizish temperaturasining ruxsat etilgan qiymatlardan ortishiga yo‘l qo‘ymaslik shart. qizish temperaturasi ruxsat etilgan qiymatlardan ortmasligi uchun elektr stansiyalarning hamma generatorlari sun’iy sovitiladigan qilib tayyorlanadi. stator va rotorning qizigan chulg‘amlaridan issiqlikni olib ketish usuliga qarab bilvosita va bevosita sovitish bo‘ladi. bilvosita sovitishda rotor toretsiga o‘rnatilgan ventilyator yordamida sovituvchi gaz (havo yoki vodorod) generator ichiga yuboriladi va havo oralig‘i, hamda ventilyatsiya kanallari orqali haydaladi. bunda sovituvchi gaz stator va rotorning chulg‘amlarining o‘tkazgichlariga tegmay o‘tadi va ular ajratayotgan issiqlik gazga katta «issiqlik to‘sig‘i» - chulg‘amlarning izolyatsiyasi orqali o‘tadi. bevosita sovitishda sovituvchi modda (gaz yoki suyuqlik) izolyatsiya va tishlarning po‘latiga tegmasdan, generator chulg‘amlari o‘tkazgichlariga bevosita tegib o‘tadi. havo bilan sovitish. havo bilan sovitishning ikki tizimi mavjud: oqimli va berk tizim. …
