gidrostatik bosim kuchining egri silindrik sirtga ta’siri

PPT 29 стр. 1,9 МБ Бесплатная загрузка

29 стр.

FaylHub.uz

Скачать через Telegram

Размер 1,9 МБ

Тип файла PPT

Страницы 29

Обновлено Дек 2025

Предварительный просмотр (5 стр.)

Прокрутите вниз 👇

1 / 29

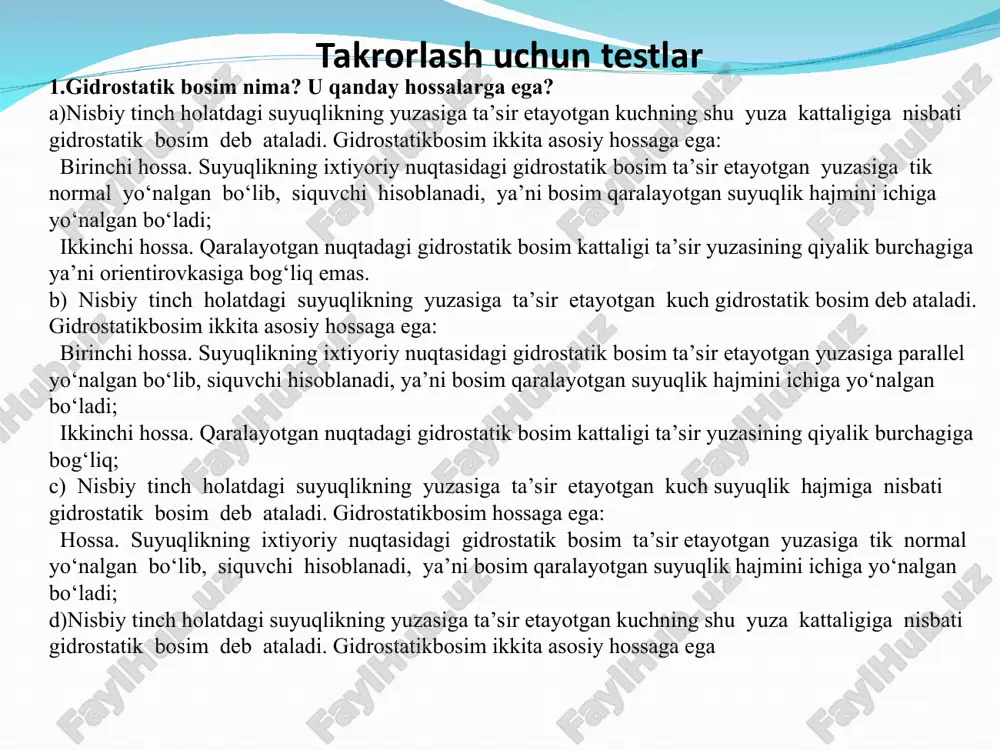

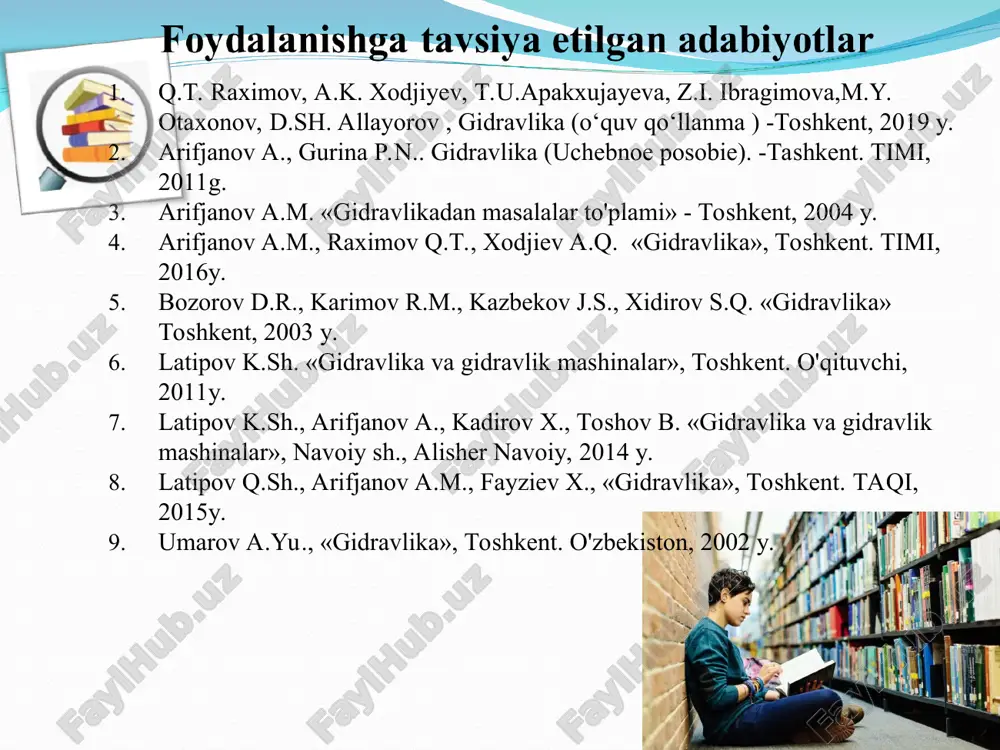

powerpoint presentation mavzu:gidrostatik bosim kuchining egri silindrik sirtga ta’siri. reja: tayanch so’zlar:gidrostatik bosim kuchi, bosim tanasi,egri sirtlar, gidropress q.t. raximov, a.k. xodjiyev, t.u.apakxujayeva, z.i. ibragimova,m.y. otaxonov, d.sh. allayorov , gidravlika (o‘quv qo‘llanma ) -toshkent, 2019 y. arifjanov a., gurina p.n.. gidravlika (uchebnoe posobie). -tashkent. timi, 2011g. arifjanov a.m. «gidravlikadan masalalar to'plami» - toshkent, 2004 y. arifjanov a.m., raximov q.t., xodjiev a.q. «gidravlika», toshkent. timi, 2016y. bozorov d.r., karimov r.m., kazbekov j.s., xidirov s.q. «gidravlika» toshkent, 2003 y. latipov k.sh. «gidravlika va gidravlik mashinalar», toshkent. o'qituvchi, 2011y. latipov k.sh., arifjanov a., kadirov x., toshov b. «gidravlika va gidravlik mashinalar», navoiy sh., alisher navoiy, 2014 y. latipov q.sh., arifjanov a.m., fayziev x., «gidravlika», toshkent. taqi, 2015y. umarov a.yu., «gidravlika», toshkent. o'zbekiston, 2002 y. 1.gidrostatik bosim nima? u qanday hossalarga ega? a)nisbiy tinch holatdagi suyuqlikning yuzasiga ta’sir etayotgan kuchning shu yuza kattaligiga nisbati gidrostatik bosim deb ataladi. gidrostatikbosim ikkita asosiy hossaga ega: birinchi …

2 / 29

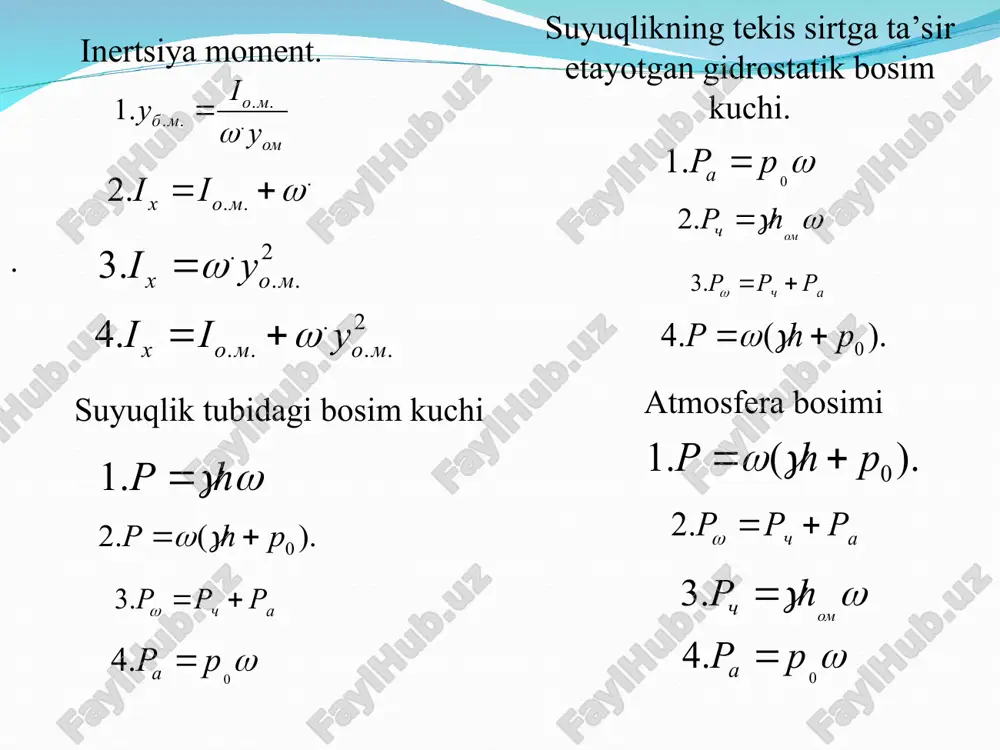

asining qiyalik burchagiga bog‘liq; c) nisbiy tinch holatdagi suyuqlikning yuzasiga ta’sir etayotgan kuch suyuqlik hajmiga nisbati gidrostatik bosim deb ataladi. gidrostatikbosim hossaga ega: hossa. suyuqlikning ixtiyoriy nuqtasidagi gidrostatik bosim ta’sir etayotgan yuzasiga tik normal yo‘nalgan bo‘lib, siquvchi hisoblanadi, ya’ni bosim qaralayotgan suyuqlik hajmini ichiga yo‘nalgan bo‘ladi; d)nisbiy tinch holatdagi suyuqlikning yuzasiga ta’sir etayotgan kuchning shu yuza kattaligiga nisbati gidrostatik bosim deb ataladi. gidrostatikbosim ikkita asosiy hossaga ega suyuqlikning tekis sirtga ta’sir etayotgan gidrostatik bosim kuchi. atmosfera bosimi . suyuqlik tubidagi bosim kuchi inertsiya moment. gidrostatikaning asosiy tenglamasi qaysi kuchlar hisobga olinganda to’g’ri bo’ladi? 1.inertsiya kuchini, og’irlik kuchini 2.faqat ishqalanish kuchini 3.faqat og’irlik kuchini 4.ishqalanish kuchini, og’irlik kuchini qaysi ma’lumot paskal’ qonunini ifodalaydi? 1.suyuqlikka botirilgan jismga siqib chiqaruvchi kuch ta’sir qilib, bu kuchning kattaligi botirilgan jism siqib chiqargan suyuqlik hajmiga teng bo’ladi 2.gidrostatik bosim u ta’sir qilayotgan yuzaga normal bo’yicha yo’nalgan bo’ladi 3.gidrostatik bosim u ta’sir qilayotgan yuzaga vertikal yo’nalgan bo’ladi …

3 / 29

b (b=const).cc‘ vertikal tekislikni va x, z koordinata o‘qlarini belgilab olamiz.egri sirtga suyuqlik tomonidan ta’sir etayotgan r gidrostatik bosim kuchining gorizontal va vertikal tashkil etuvchilarini rx va rz deb belgilab olamiz. de vertikal tekislikni o‘tkazib, abced suyuqlik hajmini belgilab olamiz egri sirtlarga ta’sir etuvchi gidrostatik bosim kuchi. bosim tanasi va uni qurish qoidalari 1. de qirraga chap tomondagi suyuqlik tomonidan ta’sir etayotgan kuch –rh; 2. o‘zanning ec qismidan ta’sir etayotgan kuch – rd; 3. egri sirt tomonidan ta’sir etayotgan reaktsiya r (rx, rz ) kuchi (gorizontal va vertikal tashkil etuvchilarga ega); 4. qaralayotgan suyuqlikning og‘irlik kuchi – g: abcedhajmga ta’sir etayotgan bu kuchlarningxvau o‘qlarga proektsiyalarining muvozanat tenlamasini yozamiz: bundan, chunki , demak, yoki gorizontal tashkil etuvchisi rx – shu sirtning o‘ziga tik bo‘lgan vertikal tekislikka ta’sir etuvchi gidrostatik bosim kuchiga qiymat jihatdan teng: vertikal tashkil etuvchisi rz– shu sirtning bosim tanasidagi suyuqlik og‘irligiga teng: bu yerda: – suyuqlikning hajmiy og‘irligi; …

4 / 29

chisini aniqlaymiz. bc devorga ta’sir etayotgan gbkni pz tashkil etuvchisini aniqlaymiz. bc devorga ta’sir etayotgan gbk quyidagicha aniqlanadi: abc devorga ta’sir etayotgan gbk quyidagicha aniqlanadi: abc devorga ta’sir etayotgan gbk quyidagicha aniqlanadi: dumaloq shakldagi quvurlardagi suyuqliklarning quvur devorlariga bo‘lgan gidrostatik bosim kuchini rasmda suyuqlik bilan to‘ldirilgan gorizontal quvurning ko‘ndalang kesimi ko‘rsatiladi. agar ni r ga nisbatan nihoyatda kichikligini hisobga olsak, butun kesim bo‘ylab bosimni p = const deb qabul qilish mumkin. bu bosim ta’sirida ab o‘q bo‘ylab quvur bo‘linadi, deb faraz qilsak, bunda mustahkamlikni ta’minlovchi rx kuchni bilishimiz kerak. bu kuch abc yoki adc tsilindrik shakldagi sirtga ta’sir etuvchi kuchga teng: bunda, l – quvur uzunligi. rx kuch ikkiga bo‘linib, yo‘nalganligi uchun quvur qalinligi aniqlanayotganda kuch qabul qilinib, hisob olib boriladi. bundan tashqari, quvur bukilgan holatda ham bo‘lishi mumkin. masalan, abcd quvur bu shakldagi quvur r kuch yo‘nalishida bukilishga intiladi. gidrostatik bosim kuchi ikki gidrostatik bosim kuchi ayirmasi bilan aniqlanadi. …

5 / 29

uchning 0x va 0y o’qlari bo’yicha yo’nalgan px va py, hamda 0z o’q bo’yicha yo’nalgan pz tashkil etuvchilari nolga teng emas: o’qlar yo’nalishi va p yo’nalishlari bilan hosil bo’lgan burchaklar bilan aniqlanadi. bu burchaklar kosinuslari quyidagi munosabatlar bilan aniqlanadi. masala. silindr shaklidagi abc egri sirtga ta’sir etayotgan gbk ning gorizantal va vertikal tashkil etuvchilarini epyuralarini quring hamda gbk ni aniqlang. bosim markazini aniqlang. silindr radiusi r = 1.2 m, uzunligi l = 2.0 m, a nuqta suv sathidan h = 0.7 m, chuqurlikda (γ = 10 kn/m3). yechish: gbk ning gorizantal tashkil etuvchisini aniqlash uchun egri sirtni vertikal proektsiyasida bosim epyurasini chizamiz gorizantal tashkil etuvchi fx bosim tanasi hajmiga teng vertikal tashkil etuvchi fz ni aniqlaymiz. egri sirtga ta’sir etayotgan gbk ni aniqlaymiz gorizontal tekislik bilan tashkil etgan burchagini aniqlaymiz mashinasozlik amaliyotida ko‘pgina hollarda, bosimni uzatishda suyuqliklardan foydalaniladi. bunday printsipda ishlatiladigan uskunalar – gidravlik mashinalar deyiladi. gidravlik presslar, multiplikatorlar, gidravlik …
