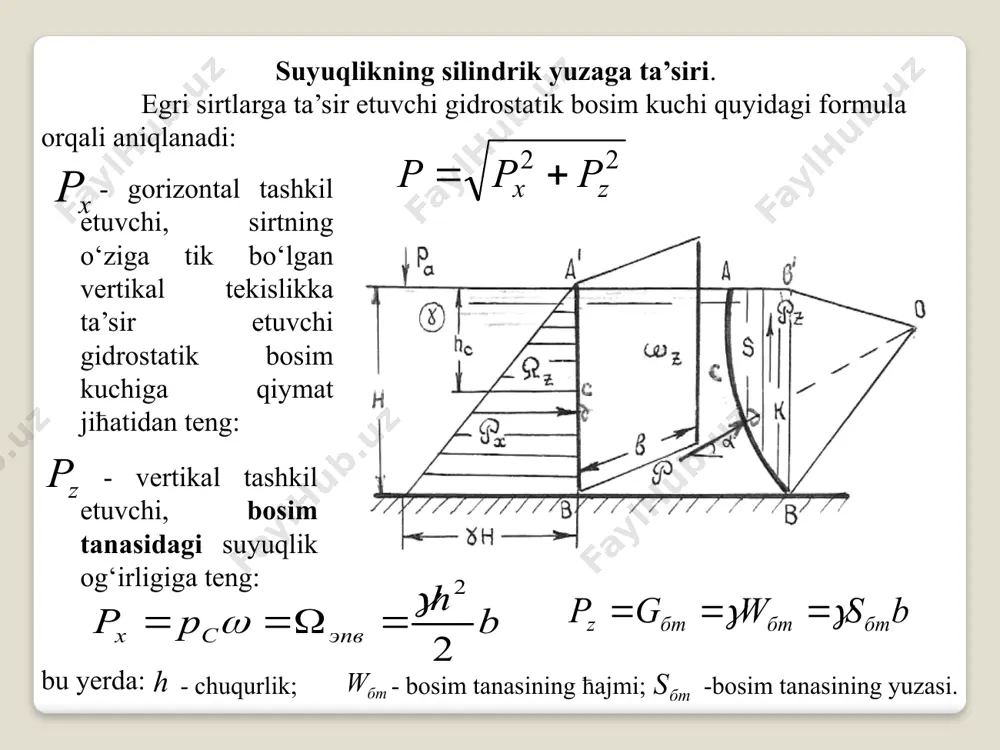

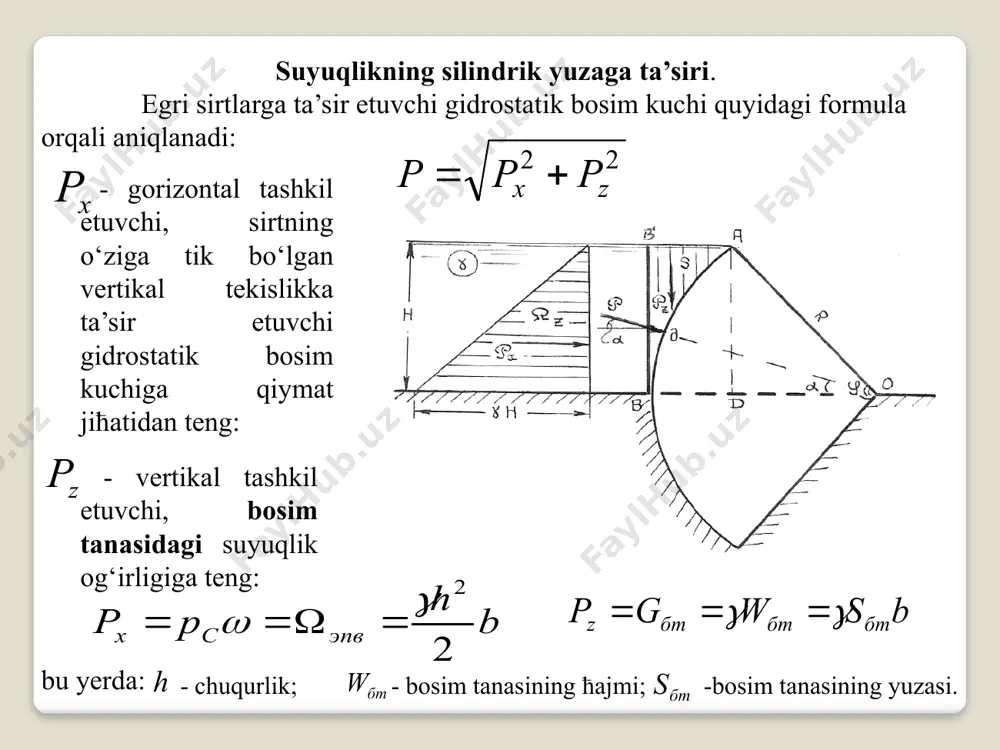

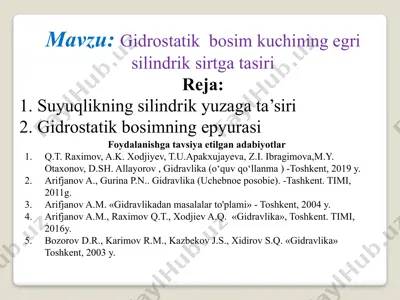

слайд 1 mavzu: gidrostatik bosim kuchining egri silindrik sirtga tasiri reja: 1. suyuqlikning silindrik yuzaga ta’siri 2. gidrostatik bosimning epyurasi foydalanishga tavsiya etilgan adabiyotlar q.t. raximov, a.k. xodjiyev, t.u.apakxujayeva, z.i. ibragimova,m.y. otaxonov, d.sh. allayorov , gidravlika (o‘quv qo‘llanma ) -toshkent, 2019 y. arifjanov a., gurina p.n.. gidravlika (uchebnoe posobie). -tashkent. timi, 2011g. arifjanov a.m. «gidravlikadan masalalar to'plami» - toshkent, 2004 y. arifjanov a.m., raximov q.t., xodjiev a.q. «gidravlika», toshkent. timi, 2016y. bozorov d.r., karimov r.m., kazbekov j.s., xidirov s.q. «gidravlika» toshkent, 2003 y. suyuqlikning silindrik yuzaga ta’siri. egri sirtlarga ta’sir etuvchi gidrostatik bosim kuchi quyidagi formula orqali aniqlanadi: - gorizontal tashkil etuvchi, sirtning o‘ziga tik bo‘lgan vertikal tekislikka ta’sir etuvchi gidrostatik bosim kuchiga qiymat jiћatidan teng: - vertikal tashkil etuvchi, bosim tanasidagi suyuqlik og‘irligiga teng: bu yerda: - chuqurlik; - bosim tanasining ћajmi; -bosim tanasining yuzasi. suyuqlikning silindrik yuzaga ta’siri. egri sirtlarga ta’sir etuvchi gidrostatik bosim kuchi quyidagi formula orqali …

2 / 8

a bog’liq. berilgan: h=2m, h1=3.7m, h2=5.2m, ɵ=30o, s=3m, a=0.6m, r1=2m, r2=3m, b=1m. topish kerak: 1) 1 pog. m. to’g’on uzunligi uchun to’g’onning 0-1-2-3 yuzasiga ta’sir qilayotgan suvning og’irlik bosimi kuchining kattaligini, yo’nalishini va qo’yilish nuqtasini aniqlash (analitik va grafoanalitik usulda). 2) a-0-d zatvor qoplamasi 1 pog. m. uzunligiga ta’sir qilayotgan suvning og’irlik bosimi kuchini kattaligi va yo’nalishini aniqlash. yechish tartibi analitik usul g.b.k analitik usulida aniqlanganda, uning qiymati tekis sirtning og’irlik markazidagi bosimni shu sirtning yuzasiga ko’paytmasiga teng. ya’ni, bu yerda: - sirtning og’irlik markazidagi bosim; – sirtning yuzasi. 1. devorga ta’sir qilayotgan g.b.kni quyidagiga teng; 1.1. devorga ta’sir qilayotgan og’irlik markazidagi bosimni hisoblaymiz. 1.2. devorning yuzasini hisoblaymiz. 1.3. devorga ta’sir qilayotgan g.b.kni quyidagicha hisoblaymiz; 1.4. devorga ta’sir qilayotgan g.b.k.ni qo’yilish nuqtasini ya’ni bosim markazini hisoblaymiz. 0-1 devor gorizontal shakl bo’lganligi uchun o’girlik markazi bosim markazi bilan ustma-ust tushadi. ya’ni, gidrostatik bosim kuchining sirtlarga ta’siri absolyut bosim nimaga teng pa=p0ω …

3 / 8

image21.png image22.png image23.png image24.jpeg image25.png image26.png image27.png image28.png image29.png image30.png image31.wmf image32.wmf image33.wmf oleobject21.bin oleobject22.bin oleobject23.bin 2 2 z x p p p + = x p b h p p эпв c x 2 2 g w = w = = z p b s w g p бт бт бт z g g = = = h бт w бт s x z p p arctg = a dlp p x = p d p 4 2 1 p = p d p 4 2 2 p = b h p x 2 2 g == бт бт z w g p g = = 2 2 z x p p p + = /docprops/thumbnail.jpeg

4 / 8

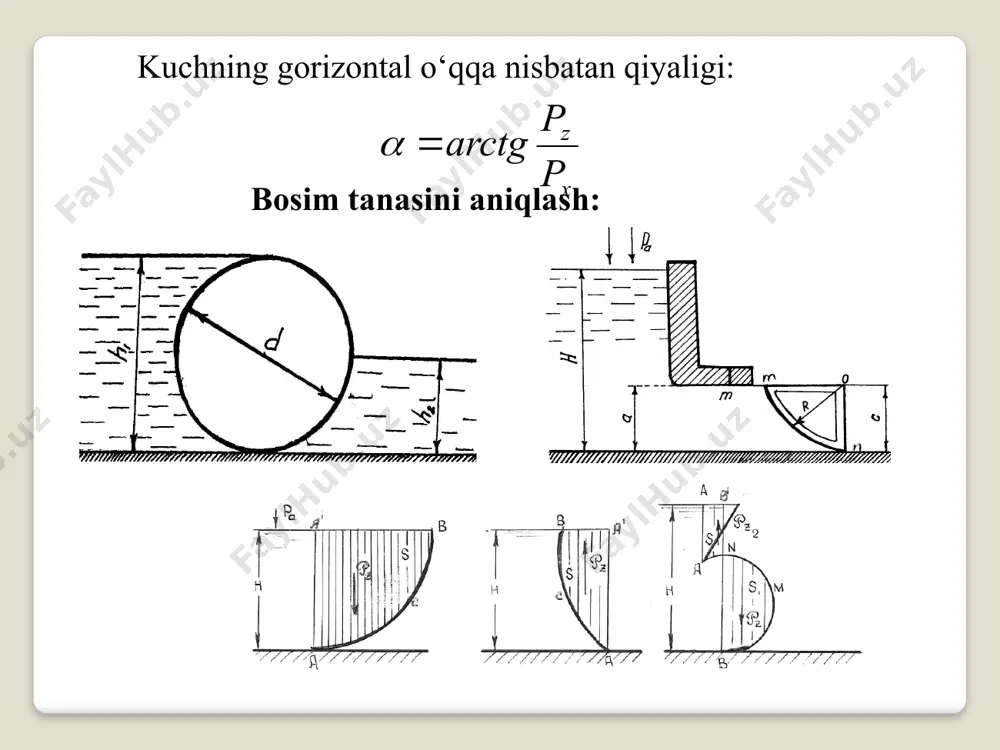

gidrostatik bosim kuchining egri silindrik sirtga tasiri - Page 4

5 / 8

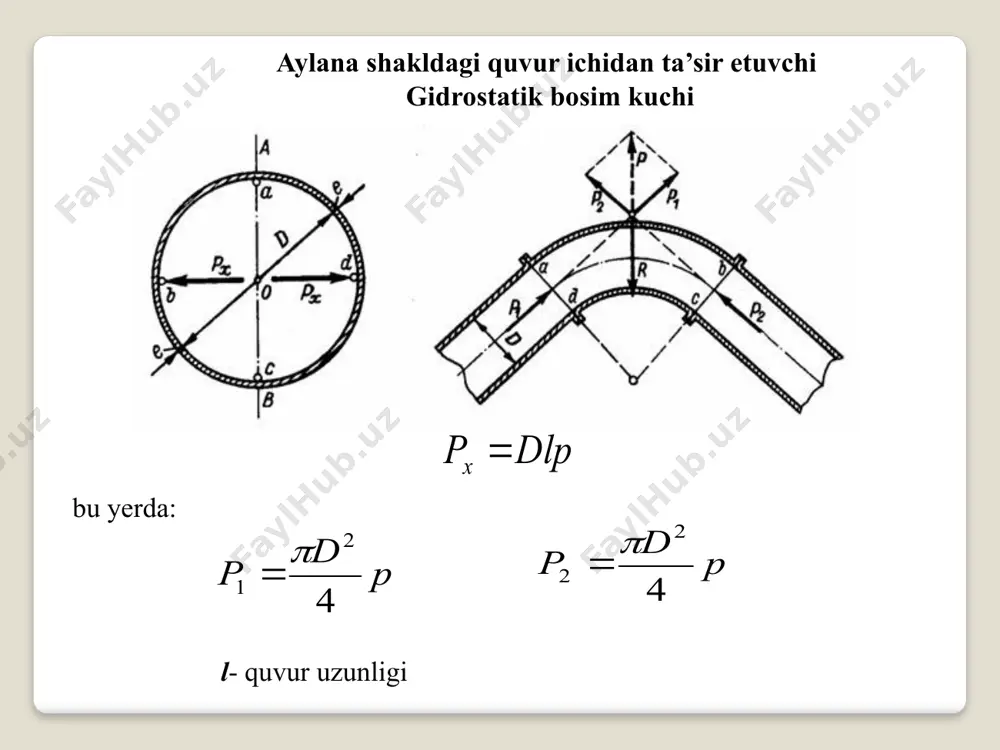

gidrostatik bosim kuchining egri silindrik sirtga tasiri - Page 5
