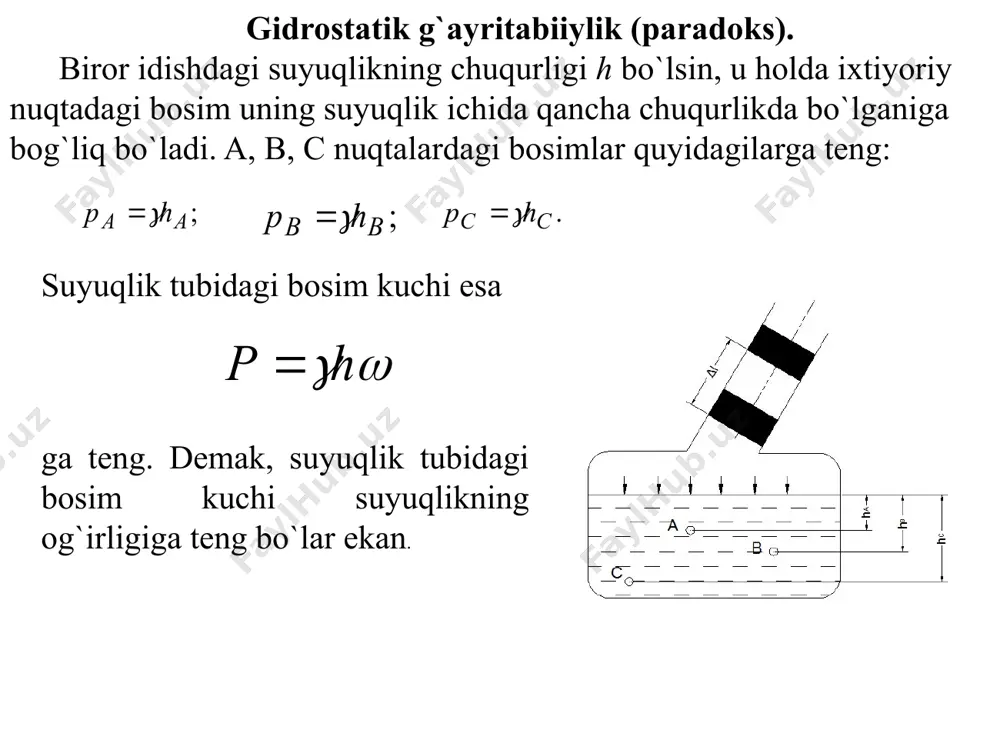

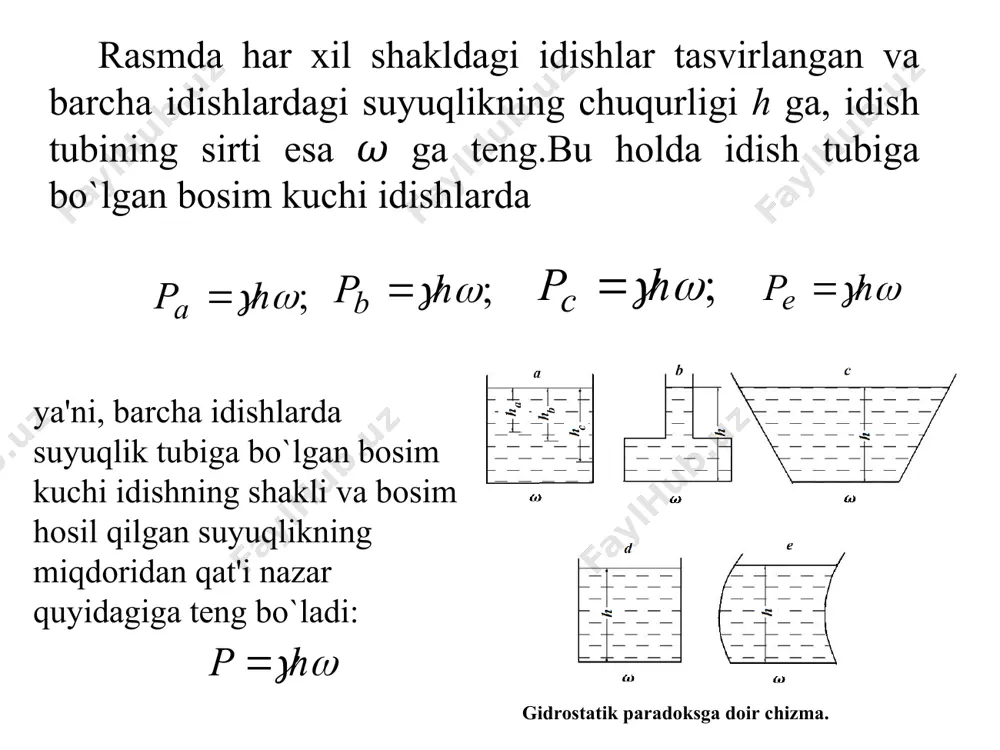

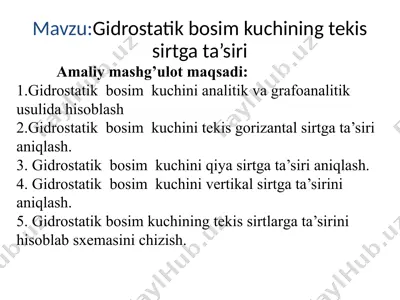

mavzu:gidrostatik bosim kuchining tekis sirtga ta’siri mavzu:gidrostatik bosim kuchining tekis sirtga ta’siri amaliy mashg’ulot maqsadi: 1.gidrostatik bosim kuchini analitik va grafoanalitik usulida hisoblash 2.gidrostatik bosim kuchini tekis gorizantal sirtga ta’siri aniqlash. 3. gidrostatik bosim kuchini qiya sirtga ta’siri aniqlash. 4. gidrostatik bosim kuchini vertikal sirtga ta’sirini aniqlash. 5. gidrostatik bosim kuchining tekis sirtlarga ta’sirini hisoblab sxemasini chizish. gidrostatik g`ayritabiiylik (paradoks). biror idishdagi suyuqlikning сhuqurligi h bo`lsin, u holda ixtiyoriy nuqtadagi bosim uning suyuqlik ichida qancha chuqurlikda bo`lganiga bog`liq bo`ladi. a, b, c nuqtalardagi bosimlar quyidagilarga teng: suyuqlik tubidagi bosim kuchi esa ga teng. demak, suyuqlik tubidagi bosim kuсhi suyuqlikning og`irligiga teng bo`lar ekan. rasmda har xil shakldagi idishlar tasvirlangan va barсha idishlardagi suyuqlikning сhuqurligi h ga, idish tubining sirti esa 𝜔 ga teng.bu holda idish tubiga bo`lgan bosim kuchi idishlarda ya'ni, barсha idishlarda suyuqlik tubiga bo`lgan bosim kuсhi idishning shakli va bosim hosil qilgan suyuqlikning miqdoridan qat'i nazar quyidagiga teng …

2 / 15

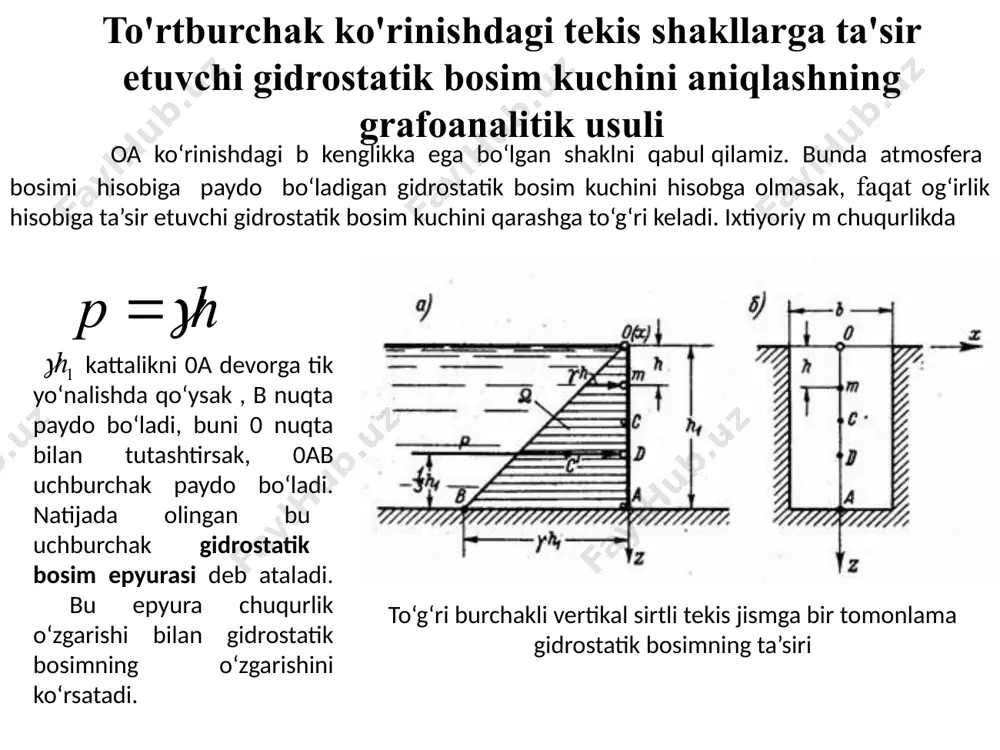

l qilamiz. bunda atmosfera bosimi hisobiga paydo bo‘ladigan gidrostatik bosim kuchini hisobga olmasak, faqat og‘irlik hisobiga ta’sir etuvchi gidrostatik bosim kuchini qarashga to‘g‘ri keladi. ixtiyoriy m chuqurlikda to‘g‘ri burchakli vertikal sirtli tekis jismga bir tomonlama gidrostatik bosimning ta’siri to'rtburchak ko'rinishdagi tekis shakllarga ta'sir etuvchi gidrostatik bosim kuchini aniqlashning grafoanalitik usuli kattalikni 0a devorga tik yo‘nalishda qo‘ysak , b nuqta paydo bo‘ladi, buni 0 nuqta bilan tutashtirsak, 0ab uchburchak paydo bo‘ladi. natijada olingan bu uchburchak gidrostatik bosim epyurasi deb ataladi. bu epyura chuqurlik o‘zgarishi bilan gidrostatik bosimning o‘zgarishini ko‘rsatadi. - 0 nuqtadagi bosim. - h1 chuqurlikdagi bosim. gidrostatik bosim kuchi – bosim epyurasining hajmiga, ya’ni, shu uchburchak yuzasini b kenglikka ko‘paytmasi bizga p kuch kattaligini beradi. 6 variantlar 1 2 3 4 5 6 7 8 9 10 elementlar h 1,8 1,6 2,0 2,2 2,4 2,6 2,8 3,0 3,2 3,4 h1 3,4 3,6 3,8 4,0 4,2 4,4 4,0 4,3 4,5 4.7 …

3 / 15

devorga ta’sir qilayotgan og’irlik markazidagi bosimni hisoblaymiz. 1.2.devorning yuzasini hisoblaymiz. 1.3.devorga ta’sir qilayotgan g.b.kni quyidagicha hisoblaymiz; 1.4 0-1 devorga ta’sir qilayotgan g.b.k.ni qo’yilish nuqtasini ya’ni bosim markazini hisoblaymiz. 0-1 devor gorizontal shakl bo’lganligi uchun o’girlik markazi bosim markazi bilan ustma-ust tushadi. ya’ni, 2. 1-2 devorga ta’sir qilayotgan g.b.kni quyidagiga teng; 2.1. 1-2 devorga ta’sir qilayotgan og’irlik markazidagi bosimni hisoblaymiz. 2.2. 1-2 devorning uzunligi l1-2ni hisoblaymiz; 2.3. 1-2 devorning yuzasini hisoblaymiz. 2.4. 1-2 devorga ta’sir qilayotgan g.b.kni quyidagicha hisoblaymiz; 2.5. 1-2 devorga ta’sir qilayotgan g.b.k.ni qo’yilish nuqtasini ya’ni bosim markazini hisoblaymiz. bu yerda: zc– og’irlik markazi: j- yuzaning o’qqa nisbatan inersiya momenti. devor to’g’ri to’rtburchak shaklida bo’lganligi uchun 3. 2-3 devorga ta’sir qilayotgan g.b.kni quyidagicha hisoblaymiz; 3.1. 2-3 devorga ta’sir qilayotgan og’irlik markazidagi bosimni hisoblaymiz. 3.2. 2-3 devorning yuzasini hisoblaymiz. 3.3 2-3 devorga ta’sir qilayotgan g.b.kni quyidagicha hisoblaymiz; 3.4. 2-3 devorga ta’sir qilayotgan g.b.k.ni qo’yilish nuqtasini ya’ni bosim markazini hisoblaymiz. devor …

4 / 15

.wmf image9.wmf image10.wmf oleobject5.bin oleobject6.bin oleobject7.bin oleobject8.bin oleobject9.bin image11.png image12.png image13.wmf image14.wmf oleobject10.bin image15.png oleobject11.bin image16.wmf image17.wmf image18.wmf oleobject12.bin oleobject13.bin image19.png oleobject14.bin image20.png image21.jpeg image22.png image23.png image24.png image25.png image26.png image27.png image28.png image29.png image30.png image31.png image32.png image33.png image34.png image35.png image36.png image37.png image38.png image39.png image40.png image41.png image42.png image43.png image44.png image45.png image46.png image47.png image48.png image49.png image50.jpeg image51.jpeg ; a a h p g = ; b b h p g = . c c h p g = w g h p = ; w g h p a = ; w g h p b = ; w g h p c = w g h p e = w g h p = h p g = 1 h g 0 = p 1 h p g = b h b p g 2 1 2 1 = w = /docprops/thumbnail.jpeg

5 / 15

Want to read more?

Download all 15 pages for free via Telegram.

Download full file

About "gidrostatik bosim kuchi"

mavzu:gidrostatik bosim kuchining tekis sirtga ta’siri mavzu:gidrostatik bosim kuchining tekis sirtga ta’siri amaliy mashg’ulot maqsadi: 1.gidrostatik bosim kuchini analitik va grafoanalitik usulida hisoblash 2.gidrostatik bosim kuchini tekis gorizantal sirtga ta’siri aniqlash. 3. gidrostatik bosim kuchini qiya sirtga ta’siri aniqlash. 4. gidrostatik bosim kuchini vertikal sirtga ta’sirini aniqlash. 5. gidrostatik bosim kuchining tekis sirtlarga ta’sirini hisoblab sxemasini chizish. gidrostatik g`ayritabiiylik (paradoks). biror idishdagi suyuqlikning сhuqurligi h bo`lsin, u holda ixtiyoriy nuqtadagi bosim uning suyuqlik ichida qancha chuqurlikda bo`lganiga bog`liq bo`ladi. a, b, c nuqtalardagi bosimlar quyidagilarga teng: suyuqlik tubidagi bosim kuchi esa ga teng. demak, suyuqlik tubidagi ...
