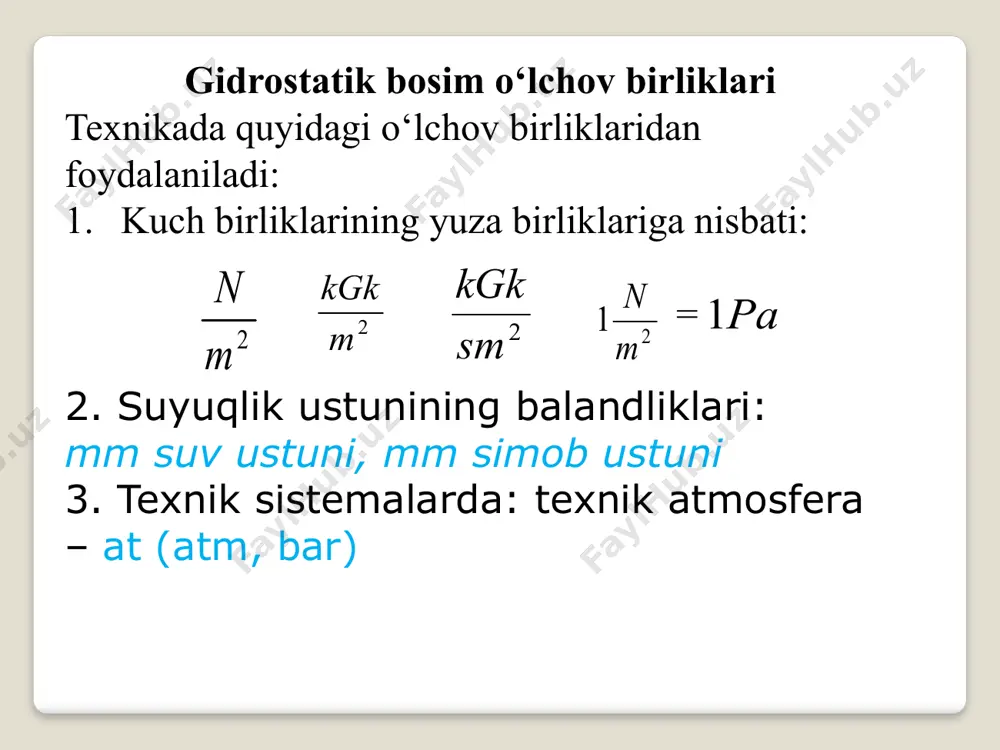

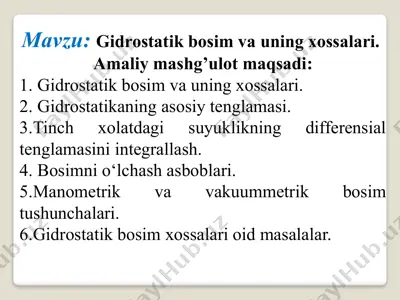

слайд 1 mavzu: gidrostatik bosim va uning xossalari. amaliy mashg’ulot maqsadi: 1. gidrostatik bosim va uning xossalari. 2. gidrostatikaning asosiy tenglamasi. 3.tinch xolatdagi suyuklikning differensial tenglamasini integrallash. 4. bosimni o‘lchash asboblari. 5.manometrik va vakuummetrik bosim tushunchalari. 6.gidrostatik bosim xossalari oid masalalar. gidrostatika – suyuqliklarning muvozanatdagi qonunlarini o‘rganuvchi gidravlika bo‘limidir. gidrostatik bosim kuch f ning yuza ω nisbati o‘rtacha gidrostatik bosim deb ataladi: agar ω yuzani kichraytirib borib nolga intiltirsak biror chegara qiymatga intiladi va bu qiymat nuqtadagi gidrostatik bosim deb ataladi: muvozanatdagi suyuqlik bosimi quyidagi xossalarga ega: 1. gidrostatik bosim kuchi o‘zi ta’sir qilayotgan yuzaga (perpendikulyar) tik va ichkari tomon yo‘nalgan. 2. gidrostatik bosim hamma yo‘nalishda bir xil qiymatga ega. 3. nuqtadagi gidrostatik bosim faqat shu nuqta koordinatalariga bog’liqdir, ya’ni: gidrostatik bosim o‘lchov birliklari texnikada quyidagi o‘lchov birliklaridan foydalaniladi: kuch birliklarining yuza birliklariga nisbati: = 2. suyuqlik ustunining balandliklari: mm suv ustuni, mm simob ustuni 3. texnik sistemalarda: texnik atmosfera …

2 / 16

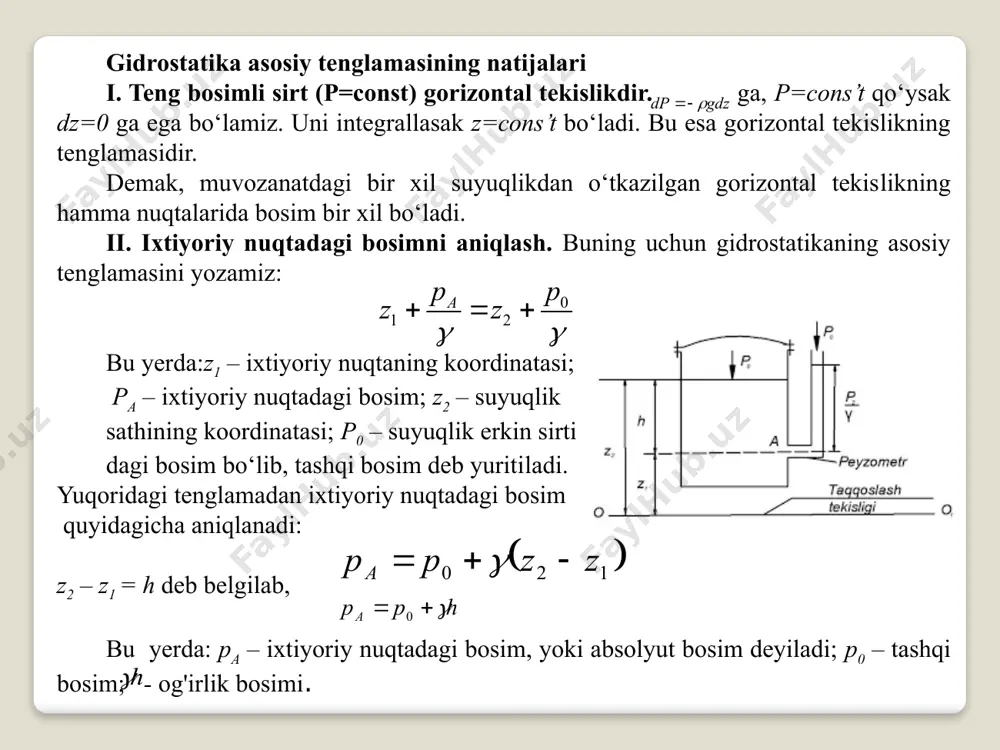

yerda:z1 – ixtiyoriy nuqtaning koordinatasi; pа – ixtiyoriy nuqtadagi bosim; z2 – suyuqlik sathining koordinatasi; p0 – suyuqlik erkin sirti dagi bosim bo‘lib, tashqi bosim deb yuritiladi. yuqoridagi tenglamadan ixtiyoriy nuqtadagi bosim quyidagicha aniqlanadi: z2 – z1 = h deb belgilab, bu yerda: pa – ixtiyoriy nuqtadagi bosim, yoki absolyut bosim deyiladi; р0 – tashqi bosim; - og'irlik bosimi. formulaga ixtiyoriy nuqtadagi bosimni aniqlash formulasi deyiladi. agar ixtiyoriy а nuqtaga pyezometr (pyezometr – bosim o‘lchaydigan asbob) ulasak, pyezometrda ko‘tarilgan suyuqlik balandligi pyezometrik balandlik deyiladi va quyidagicha aniqlanadi: bu yerda: pa – atmosfera bosimi bo‘lib, amaliy ishlarda miqdori 1 at yoki 105 pa deb qabul qilinadi. manometrik va vakuummetrik bosimlar amaliyotda bosimni xarakterlash uchun manometrik va vakuummetrik bosim tushunchalaridan foydalaniladi. agar ixtiyoriy nuqtadagi bosim, atmosfera bosimidan yuqori bo‘lsa ра>ра, atmosfera bosimidan yuqori bo‘lgan qismiga manometrik bosim deyiladi va quyidagicha hisoblanadi: bu yerda: рм – manometrik bosim; ра – atmosfera bosimi manometrlar …

3 / 16

arab aniqlanadi. berilgan ma`lumotlarga asosan: pm=ρg (h-hc)=1000*9,18*(1,5-0,5) = 9810pа 1 p =98.1=9.81= 107.91 kpa 2-masala: agarda naydagi simob ustuni balandligi hc = 30 sm, hamda simob bilan suvni ajratadigan farq idish o’qidan h = 10 sm pastdan o’tsa, idishdagi suvning to’liq va manometrik bosimlari aniqlansin. yechish: suyuqliklarni ajratadigan 00 chiziqda nisbatan muvozanat tenglamasini tuzamiz. patm+ρcgch=p+ ρgh bundan p=patm+ρcgch- ρgh va pm=p-patm=ρcgch- ρgh idish markazidagimonametrik bosim berilgan shartlarda pm=ρcgch-ρgh=13600kg/m3 * 9,81m/sek2 *0,3 m-1000kg/m3 *9,81m/sek2 *0,1 m =39043,8 pa bo’ladi: to’liq gidrostatik bosim esa quyidagiga teng bo’ladi p=patm -pm =98100-39043,8=59056,2 pa har bir talabaga 1-masalani bajarish uchun variantlar № 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 hc 0,2 0,3 0,4 0,5 0,6 0,7 0,8 0,9 1,0 1,1 1,2 1,3 1,4 0,9 1,0 1,1 1,2 1,3 1,4 0,9 h 2,1 2,2 2,3 2,4 2,5 2,6 2,7 1,6 1,7 1,8 1,9 …

4 / 16

ri. bitta tinglovchining javobi bitta tinglovchining to‘g‘ri javobdan farqi guruhning javobi guruh javobining to‘g‘ri javobdan farqi to‘gri javob 1. gidrostatikaning asosiy tenglamasi. 2. gidrostatik bosim o‘lchov birliklari 3. manometrik va vakuummetrik bosimlar 4 bosimni o‘lchash asboblari baho o’tilgan mavzu bo‘yicha amaliy mashg‘ulot darsi uchun blits – so‘rov usuli a.arifjonov, x.fayziyev, a.toshxo’jayev, gidravlika (darslik) - toshkent, 2019 y. a.arifjonov, x.fayziyev, a.toshxo’jayev, gidravlika (darslik) - toshkent, 2020 y. q.t. raximov, a.k. xodjiyev, t.u.apakxujayeva, z.i. ibragimova,m.y. otaxonov, d.sh. allayorov , gidravlika (o‘quv qo‘llanma ) -toshkent, 2019 y. arifjanov a., gurina p.n.. gidravlika (uchebnoe posobie). -tashkent. timi, 2011g. arifjanov a.m. «gidravlikadan masalalar to'plami» - toshkent, 2004 y. arifjanov a.m., raximov q.t., xodjiev a.q. «gidravlika», toshkent. timi, 2016y. bozorov d.r., karimov r.m., kazbekov j.s., xidirov s.q. «gidravlika» toshkent, 2003 y. latipov k.sh. «gidravlika va gidravlik mashinalar», toshkent. o'qituvchi, 2011y. latipov k.sh., arifjanov a., kadirov x., toshov b. «gidravlika va gidravlik mashinalar», navoiy sh., alisher navoiy, …

5 / 16

ge11.wmf oleobject5.bin oleobject6.bin oleobject7.bin oleobject8.bin oleobject9.bin image12.wmf image13.wmf image14.wmf oleobject10.bin oleobject11.bin oleobject12.bin image15.png image16.wmf image17.wmf image18.wmf image19.wmf image20.wmf oleobject13.bin oleobject14.bin image21.png oleobject15.bin oleobject16.bin oleobject17.bin image22.wmf oleobject18.bin oleobject19.bin image23.wmf image24.wmf image25.wmf oleobject20.bin oleobject21.bin oleobject22.bin image26.png image27.png image28.png image29.png image30.png image31.jpeg image32.jpeg image33.jpeg ; ' w f p rt o º ) 0 ( ® w w w f p 0 lim ® = ( ) z y x f p , , = 2 m n 2 m kgk 2 sm kgk 2 1 m n pa 1 ï ï ï î ï ï ï í ì = = = . 1 ; 1 ; 1 дz др z ду др y дх др x r r r g g 2 2 1 1 p z p z + = + g p gdz dp r - = g g 0 2 1 р z р z а + = + …
