1 / 30

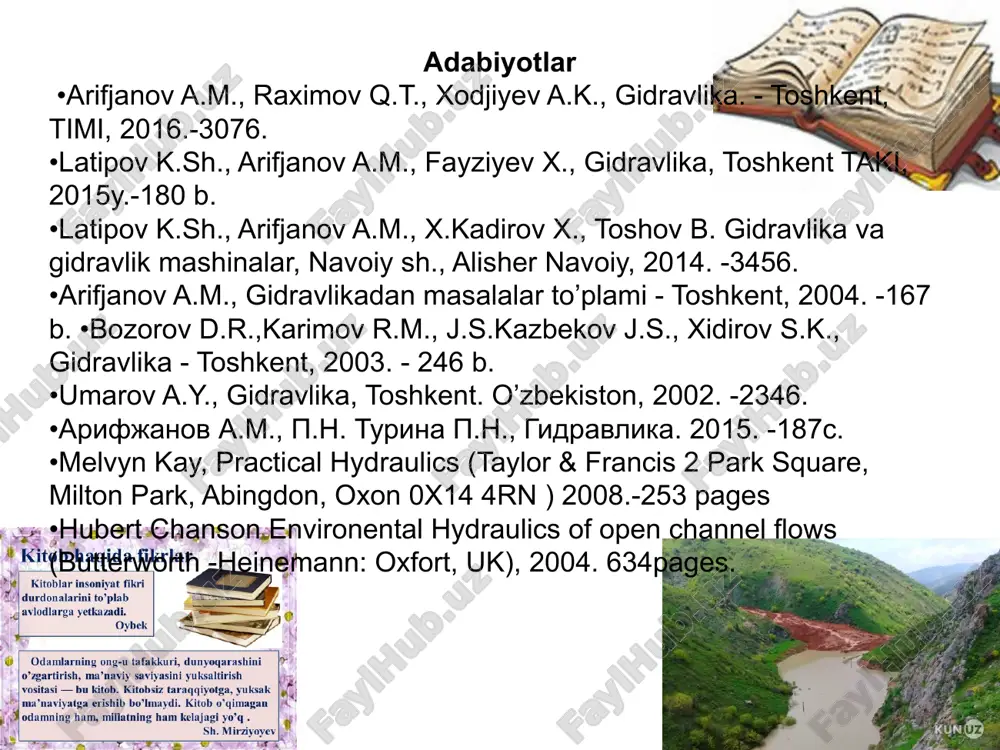

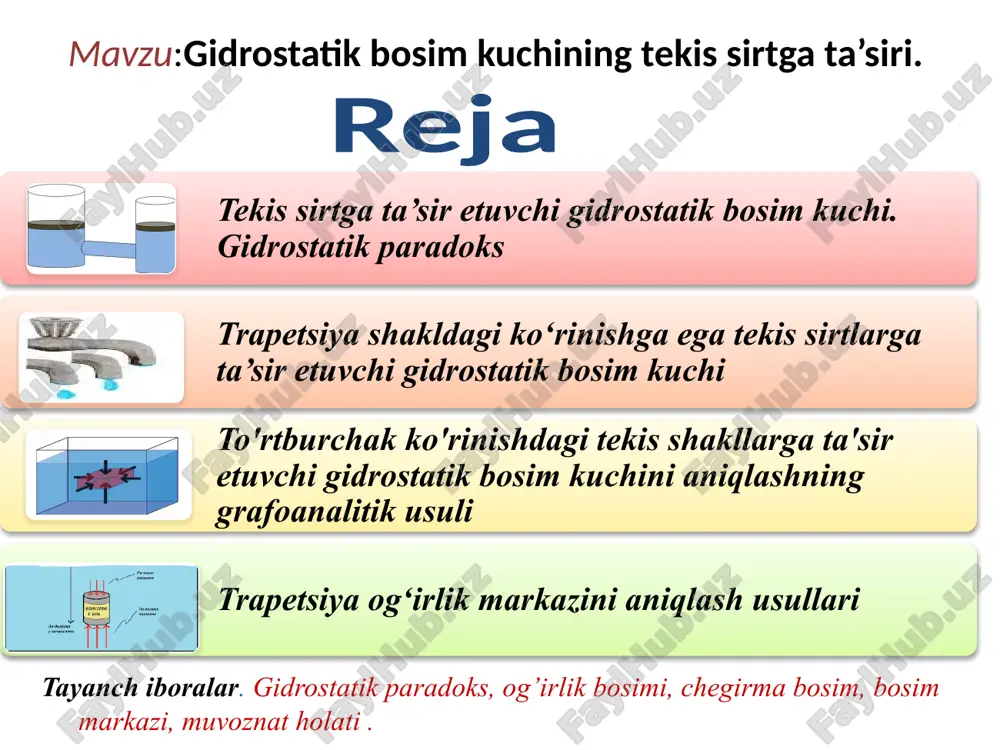

mavzu:gidrostatik bosim kuchining tekis sirtga ta’siri. mavzu:gidrostatik bosim kuchining tekis sirtga ta’siri. tayanch iboralar. gidrostatik paradoks, og’irlik bosimi, chegirma bosim, bosim markazi, muvoznat holati . reja tekis sirtga ta’sir etuvchi gidrostatik bosim kuchi. gidrostatik paradoks trapetsiya shakldagi ko‘rinishga ega tekis sirtlarga ta’sir etuvchi gidrostatik bosim kuchi to'rtburchak ko'rinishdagi tekis shakllarga ta'sir etuvchi gidrostatik bosim kuchini aniqlashning grafoanalitik usuli trapetsiya og‘irlik markazini aniqlash usullari adabiyotlar •arifjanov a.m., raximov q.t., xodjiyev a.k., gidravlika. - toshkent, timi, 2016.-3076. •latipov k.sh., arifjanov a.m., fayziyev x., gidravlika, toshkent taki, 2015y.-180 b. •latipov k.sh., arifjanov a.m., x.kadirov x., toshov b. gidravlika va gidravlik mashinalar, navoiy sh., alisher navoiy, 2014. -3456. •arifjanov a.m., gidravlikadan masalalar to’plami - toshkent, 2004. -167 b. •bozorov d.r.,karimov r.m., j.s.kazbekov j.s., xidirov s.k., gidravlika - toshkent, 2003. - 246 b. •umarov a.y., gidravlika, toshkent. o’zbekiston, 2002. -2346. •arifjanov a.m., p.n. turina p.n., gidravlika. 2015. -187s. •melvyn kay, practical hydraulics (taylor & francis …

2 / 30

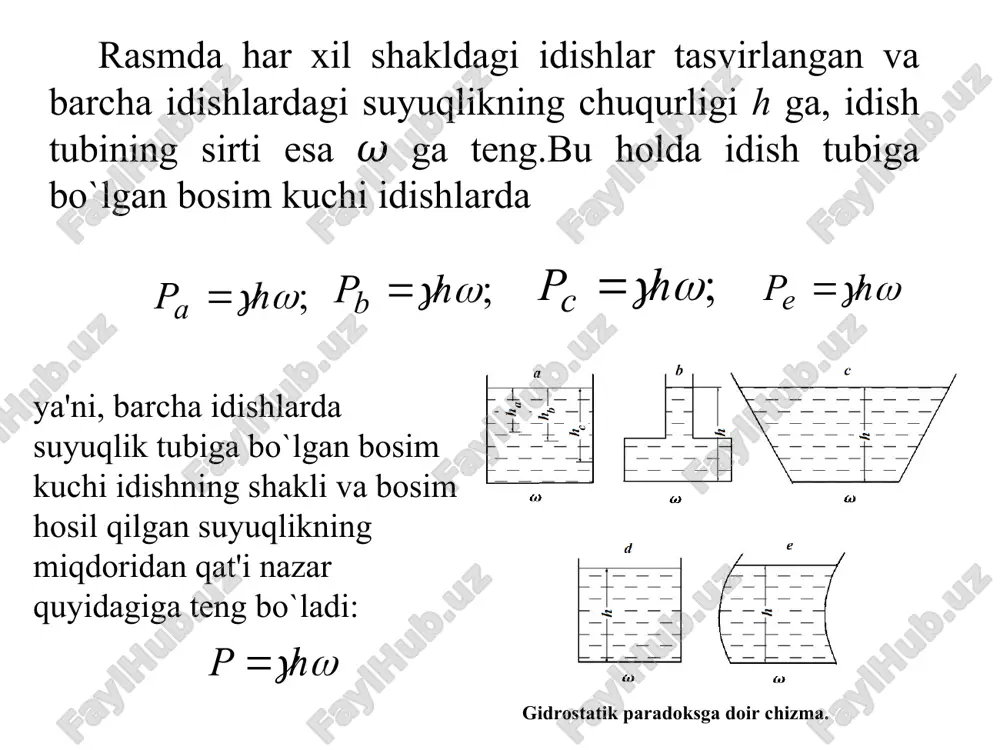

rasmda har xil shakldagi idishlar tasvirlangan va barsha idishlardagi suyuqlikning shuqurligi h ga, idish tubining sirti esa 𝜔 ga teng.bu holda idish tubiga bo`lgan bosim kuchi idishlarda ya'ni, barsha idishlarda suyuqlik tubiga bo`lgan bosim kushi idishning shakli va bosim hosil qilgan suyuqlikning miqdoridan qat'i nazar quyidagiga teng bo`ladi: gidrostatik paradoksga doir shizma. gidravlika qonunlari bo`yisha suyuqlikdagi bosim uning shakliga bog`liq bo`lmay, uning shuqurligiga bog`liq. bu hodisa gidrostatik g`ayritabiiylik deb ataladi. bu yerda: - devor qiyaligi. u holda elementar yuzaga ta’sir etayotgan gidrostatik bosim. chizmada suyuqlik ta’siridagi om devor keltirilgan.devorning gorizontal nisbatan. 10 bu yerda: - tekis shaklning ox o’qqa nisbatan static momenti; - shaklning og’irlik markazi koopdinatasi; bo’lgani uchun yoki - og’irlik markazi chuqurligi. bu erda: - atmosfera bosimi ta’siri ostidagi gidrostatik bosim kuchi; - atmosfera bosimidan yuqori bo’llgan (og’irlik) bosim hisobiga paydo bo’ladigan gidrostatik bosim kuchi: demak - ekistentrisitet trapetsiya shakldagi ko‘rinishga ega tekis sirtlarga ta’sir etuvchi gidrostatik bosim …

3 / 30

iz: bunda, zmp– trapetsiyaning yuqorigi asosidan uning og‘irlik markazigacha bo‘lgan masofa; og‘irlik markazi chuqurligini aniqlash uchun oxirgi tenglamani sinα ga ko‘paytiramiz va quyidagiga ega bo‘lamiz: shaklga ta’sir etayotgan og‘irlik gidrostatik bosim kuchini yozamiz: yoki bu ifodani quyidagicha yozishimiz mumkin: aken trapetsiyaning u o‘qqa nisbatan inertsiya momentini tked to‘rtburchakning inertsiya momentidan tra va ned uchburchaklar inertsiya momentlari ayirmasi orqali aniqlashimiz mumkin. yoki bu parametrlarni bilgan holda og‘irlik markaz koordinatasini aniqlashimiz mumkin: α < 90° va h0 = 0 bo‘lsa bunda kuchning qo‘yilish nuqtasini aniqlash formulasi quyidagi ko‘rinishda yozamiz: yoki oa ko‘rinishdagi b kenglikka ega bo‘lgan shaklni qabul qilamiz. bunda atmosfera bosimi hisobiga paydo bo‘ladigan gidrostatik bosim kuchini hisobga olmasak, faqat og‘irlik hisobiga ta’sir etuvchi gidrostatik bosim kuchini qarashga to‘g‘ri keladi. ixtiyoriy m chuqurlikda to‘g‘ri burchakli vertikal sirtli tekis jismga bir tomonlama gidrostatik bosimning ta’siri to'rtburchak ko'rinishdagi tekis shakllarga ta'sir etuvchi gidrostatik bosim kuchini aniqlashning grafoanalitik usuli kattalikni 0a devorga tik yo‘nalishda …

4 / 30

adi ; b) qarama-qarshi burchaklardan, o‘ziga yaqin bo‘lingan nuqtalarga nurlar yo‘naltiriladi; c) bu nurlar kesishgan nuqtaga teng gorizontal tekislik o‘tkaziladi; d) bu tekislikni sirt bilan kesishgan nuqtasiga, gidrostatik bosim kuchining teng ta’sir etuvchisi qo‘yladi; trapetsiya shaklidagi gidrostatik bosim epyurasi og‘irlik markazini aniqlash. trapetsiya shaklini og‘irlik markazini aniqlashda quyidagi formulalardan foydalanishimiz mumkin: yoki bunda, d kuchning qo‘yilish nuqtasi, a, b trapetsiodal shaklning kichik va katta asoslari. trapetsiya shaklidagi gidrostatik bosim epyurasi og‘irlik markazini aniqlash masala.suvni to’sib turgan zatvorning o’lchamlari:bo’yi a = 4m, eni b =2 m va qalinligi c = 0.2 b chap tomonidagi suvning chuqurligi h1 =3 m , o’ng tomonidagi suvning chuqurligi h2 = 1.5 m. zatvor metaldan tayyorlangan γ m = 75 kn/m3. ishqalanish koeffitsiyenti f = 0.4. suvning solishtirma og’irligi og’irligi γ = 10 kg/m3 bo’lsa zatvorni ko’taruvchi dastlabki kuch t ni aniqlang? mustaqil topshiriq: gidrostatik paradoks (g’ayritabiiylik). varin’on teoremasi (nazariy mexanika kursidan). masala: gidravlik pressning quyidagi …

5 / 30

wmf image13.wmf image14.wmf oleobject5.bin oleobject6.bin oleobject7.bin oleobject1.bin oleobject2.bin oleobject3.bin oleobject4.bin image15.wmf image16.wmf image17.wmf image18.jpeg oleobject8.bin oleobject9.bin oleobject10.bin oleobject11.bin image19.wmf image20.wmf image21.wmf image22.wmf image23.wmf oleobject16.bin image24.png oleobject12.bin oleobject13.bin oleobject14.bin oleobject15.bin image25.jpeg image26.jpeg image27.jpeg image28.wmf image29.wmf image30.wmf oleobject20.bin image31.png oleobject17.bin oleobject18.bin oleobject19.bin image32.wmf image33.wmf oleobject21.bin oleobject22.bin image34.wmf image35.wmf image36.wmf image37.wmf image38.wmf image39.wmf image40.wmf oleobject27.bin oleobject28.bin oleobject29.bin image41.png oleobject23.bin oleobject24.bin oleobject25.bin oleobject26.bin image42.wmf image43.wmf image44.wmf image45.wmf image46.wmf oleobject34.bin image47.png oleobject30.bin oleobject31.bin oleobject32.bin oleobject33.bin image48.wmf image49.wmf image50.wmf image51.wmf oleobject35.bin oleobject36.bin oleobject37.bin oleobject38.bin image52.wmf image53.wmf image54.wmf image55.wmf oleobject43.bin oleobject39.bin oleobject40.bin oleobject41.bin oleobject42.bin image56.png image57.png image58.png image59.png image60.png image61.png image62.png image63.png image64.png image65.png image66.png image67.png image68.png image69.png image70.png image71.png image72.wmf image73.wmf oleobject44.bin image74.png oleobject45.bin image75.wmf image76.wmf image77.wmf oleobject46.bin oleobject47.bin image78.png oleobject48.bin image79.png image80.png image81.png image82.png image83.png image84.png image85.wmf image86.wmf image87.wmf image88.wmf image89.wmf oleobject53.bin oleobject49.bin oleobject50.bin oleobject51.bin oleobject52.bin a sin z h = ( ) ox ox d st i z = 2 c c ox z …
