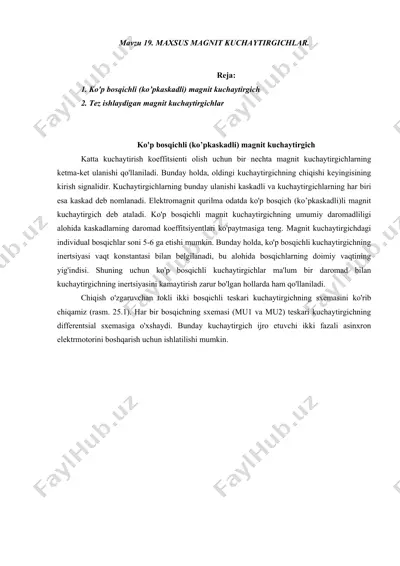

mavzu 19. maxsus magnit kuchaytirgichlar. reja: 1. ko'p bosqichli (ko’pkaskadli) magnit kuchaytirgich 2. tez ishlaydigan magnit kuchaytirgichlar ko'p bosqichli (ko’pkaskadli) magnit kuchaytirgich katta kuchaytirish koeffitsienti olish uchun bir nechta magnit kuchaytirgichlarning ketma-ket ulanishi qo'llaniladi. bunday holda, oldingi kuchaytirgichning chiqishi keyingisining kirish signalidir. kuchaytirgichlarning bunday ulanishi kaskadli va kuchaytirgichlarning har biri esa kaskad deb nomlanadi. elektromagnit qurilma odatda ko'p bosqich (ko’pkaskadli)li magnit kuchaytirgich deb ataladi. ko'p bosqichli magnit kuchaytirgichning umumiy daromadliligi alohida kaskadlarning daromad koeffitsiyentlari ko'paytmasiga teng. magnit kuchaytirgichdagi individual bosqichlar soni 5-6 ga etishi mumkin. bunday holda, ko'p bosqichli kuchaytirgichning inertsiyasi vaqt konstantasi bilan belgilanadi, bu alohida bosqichlarning doimiy vaqtining yig'indisi. shuning uchun ko'p bosqichli kuchaytirgichlar ma'lum bir daromad bilan kuchaytirgichning inertsiyasini kamaytirish zarur bo'lgan hollarda ham qo'llaniladi. chiqish o'zgaruvchan tokli ikki bosqichli teskari kuchaytirgichning sxemasini ko'rib chiqamiz (rasm. 25.1). har bir bosqichning sxemasi (mu1 va mu2) teskari kuchaytirgichning differentsial sxemasiga o'xshaydi. bunday kuchaytirgich ijro etuvchi ikki fazali asinxron elektrmotorini …

2 / 4

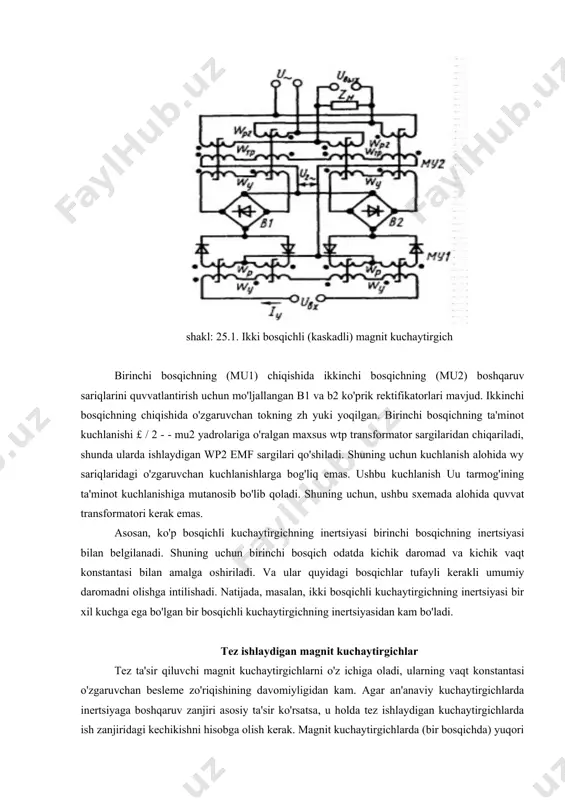

uchlanish uu tarmog'ining ta'minot kuchlanishiga mutanosib bo'lib qoladi. shuning uchun, ushbu sxemada alohida quvvat transformatori kerak emas. asosan, ko'p bosqichli kuchaytirgichning inertsiyasi birinchi bosqichning inertsiyasi bilan belgilanadi. shuning uchun birinchi bosqich odatda kichik daromad va kichik vaqt konstantasi bilan amalga oshiriladi. va ular quyidagi bosqichlar tufayli kerakli umumiy daromadni olishga intilishadi. natijada, masalan, ikki bosqichli kuchaytirgichning inertsiyasi bir xil kuchga ega bo'lgan bir bosqichli kuchaytirgichning inertsiyasidan kam bo'ladi. tez ishlaydigan magnit kuchaytirgichlar tez ta'sir qiluvchi magnit kuchaytirgichlarni o'z ichiga oladi, ularning vaqt konstantasi o'zgaruvchan besleme zo'riqishining davomiyligidan kam. agar an'anaviy kuchaytirgichlarda inertsiyaga boshqaruv zanjiri asosiy ta'sir ko'rsatsa, u holda tez ishlaydigan kuchaytirgichlarda ish zanjiridagi kechikishni hisobga olish kerak. magnit kuchaytirgichlarda (bir bosqichda) yuqori tezlik faqat yadrolar uchun yuqori sifatli materiallardan foydalangan holda ta'minlanishi mumkin. bunday materiallarga temir — nikel qotishmalari (permalloy) kiradi, ularning asosiy afzalliklari to'rtburchaklar shaklidagi histerez halqasiga yaqin, zaif maydonlarda yuqori magnit o'tkazuvchanligi va majburiy kuchning kichik qiymati. …

3 / 4

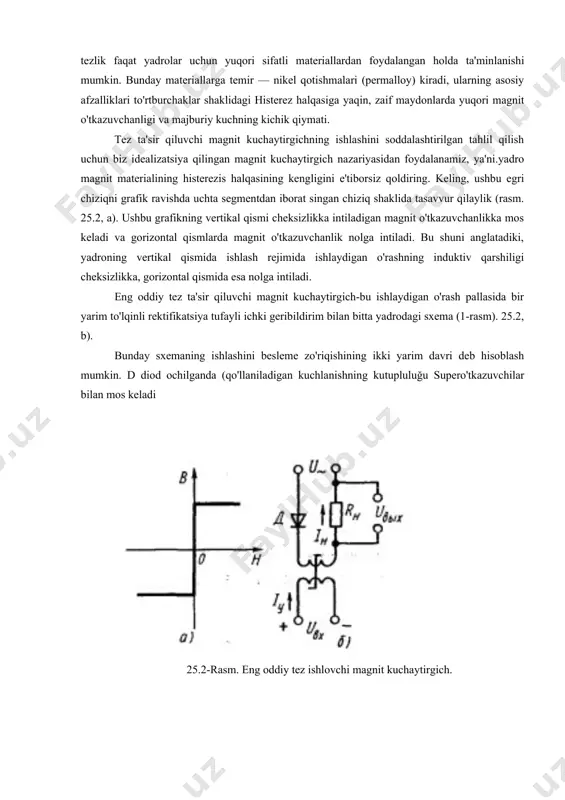

gorizontal qismida esa nolga intiladi. eng oddiy tez ta'sir qiluvchi magnit kuchaytirgich-bu ishlaydigan o'rash pallasida bir yarim to'lqinli rektifikatsiya tufayli ichki geribildirim bilan bitta yadrodagi sxema (1-rasm). 25.2, b). bunday sxemaning ishlashini besleme zo'riqishining ikki yarim davri deb hisoblash mumkin. d diod ochilganda (qo'llaniladigan kuchlanishning kutupluluğu supero'tkazuvchilar bilan mos keladi 25.2-rasm. eng oddiy tez ishlovchi magnit kuchaytirgich. nazorat savollari 1. ko'p bosqichli (ko’pkaskadli) magnit kuchaytirgich 2. tez ishlaydigan magnit kuchaytirgichlar. 3. katta kuchaytirish koeffitsienti olish uchun bir nechta magnit kuchaytirgichlarning ketma-ket ulanishi qo'llaniladi.
