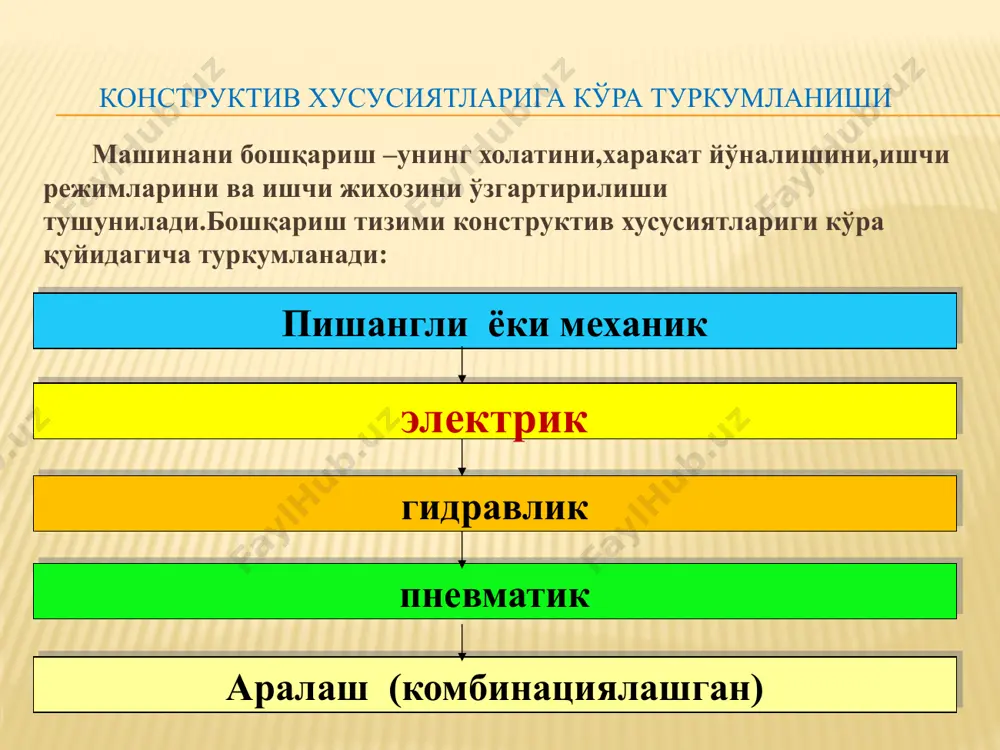

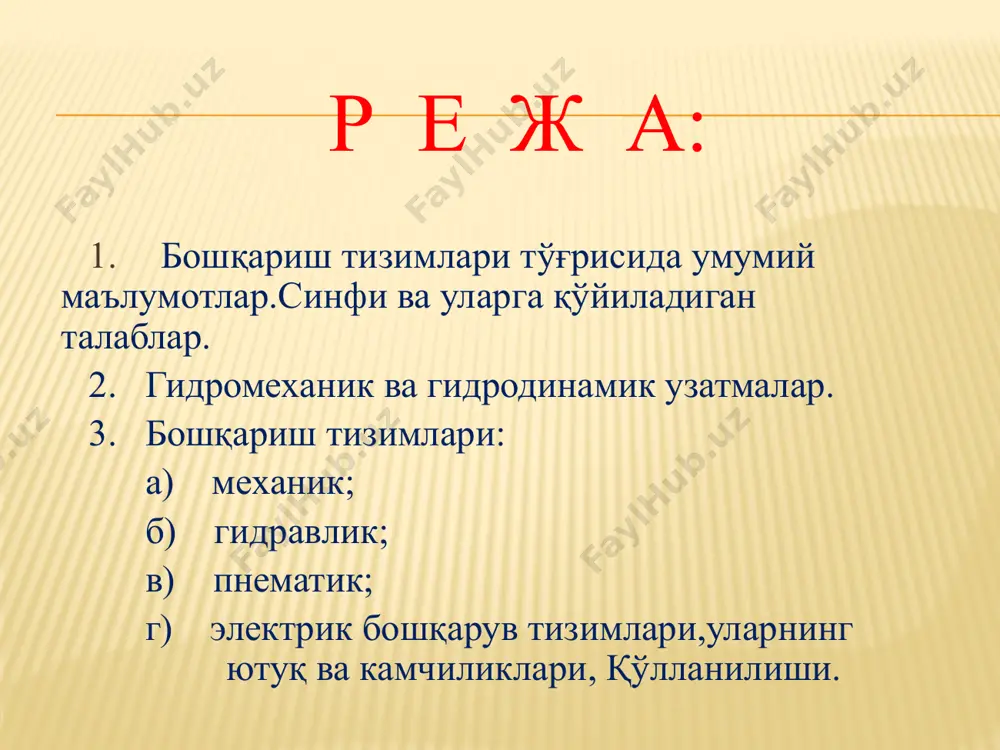

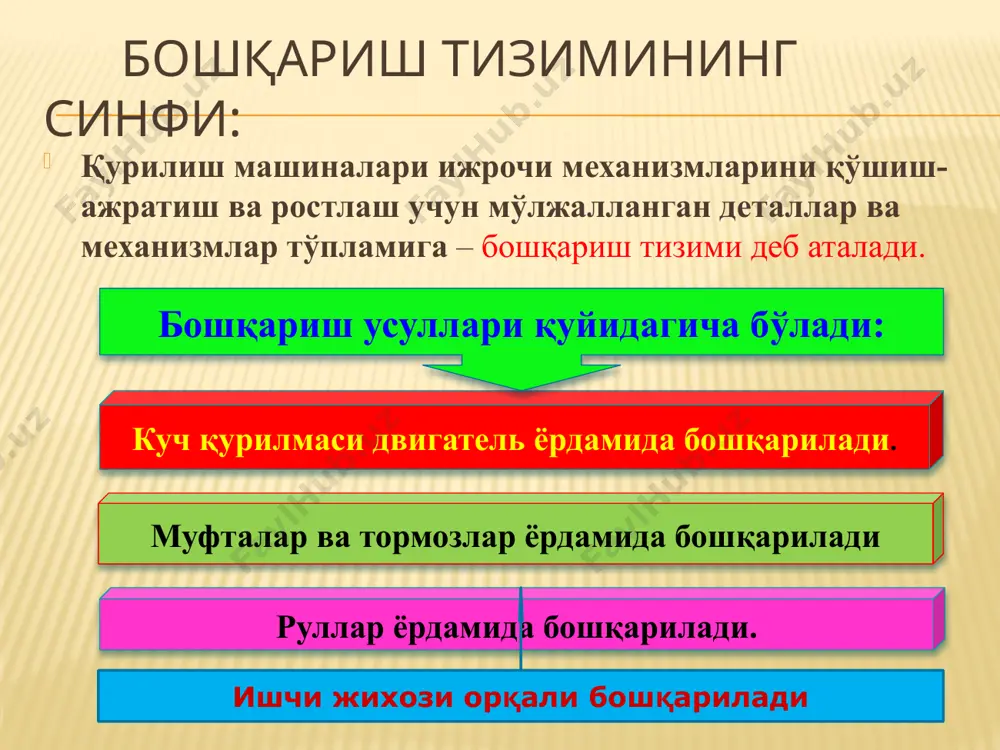

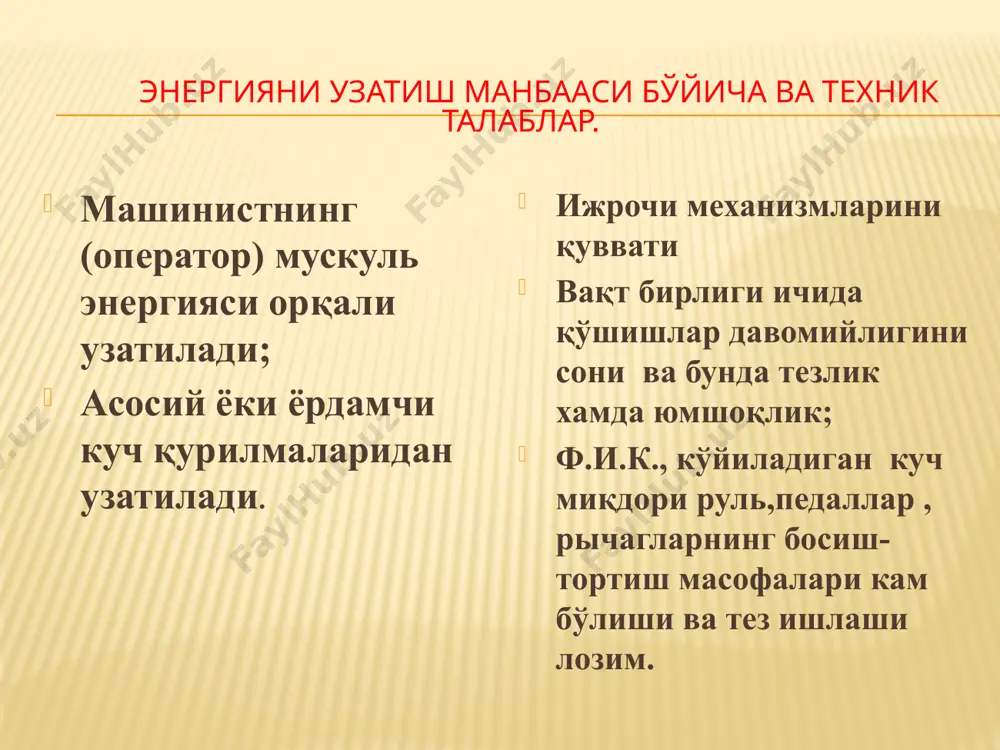

mavzu: gidromexanik va gidrodinamik uzatmalar mavzu: «qurilish mashinalarining gidromexanik va gidrodinamik uzatmalari.boshqarish tizimlari» r e j a: 1. boshqarish tizimlari to'g'risida umumiy ma'lumotlar.sinfi va ularga qo'yiladigan talablar. 2. gidromexanik va gidrodinamik uzatmalar. 3. boshqarish tizimlari: a) mexanik; b) gidravlik; v) pnematik; g) elektrik boshqaruv tizimlari,ularning yutuq va kamchiliklari, qo'llanilishi. boshqarish tizimining sinfi: qurilish mashinalari ijrochi mexanizmlarini qo'shish-ajratish va rostlash uchun mo'ljallangan detallar va mexanizmlar to'plamiga – boshqarish tizimi deb ataladi. kuch qurilmasi dvigatel yordamida boshqariladi. muftalar va tormozlar yordamida boshqariladi rullar yordamida boshqariladi. ishchi jixozi orqali boshqariladi boshqarish usullari quyidagicha bo'ladi: konstruktiv xususiyatlariga ko'ra turkumlanishi mashinani boshqarish –uning xolatini,xarakat yo'nalishini,ishchi rejimlarini va ishchi jixozini o'zgartirilishi tushuniladi.boshqarish tizimi konstruktiv xususiyatlarigi ko'ra quyidagicha turkumlanadi: pishangli yoki mexanik elektrik gidravlik pnevmatik aralash (kombinatsiyalashgan) energiyani uzatish manbaasi bo'yicha va texnik talablar. mashinistning (operator) muskul energiyasi orqali uzatiladi; asosiy yoki yordamchi kuch qurilmalaridan uzatiladi. ijrochi mexanizmlarini quvvati vaqt birligi ichida qo'shishlar davomiyligini soni va bunda …

2 / 17

.dan oshmasligi va bunda chastota 350 gts atrofida; - mashinistni vertikal siljish 2...3.gts.da 0,1 g dan oshmasligi kerak. - mashinistni xoxlagan ishchi xarakati kresloni komfortiga ta'siri bo'lmasligi kerak.( s=500 mm. f=80 n.) - pedal va richaglarda esa.( s=250 mm. f=150 n.) to'g'ri loyixalangan boshqarish tizimi mashinistni jismoniy tomondan kam kuch sarflashiga uning ruxiy xolatini yaxshilashga olib keladi. shuning bilan bir qatorda mashinani yuqori texnik ish unumdorligiga erishishiga va to'lik texnik xavfsizligini ta'minlaydi. boshqarish tizimlarining texnik ko'rsatkichlari boshqarish turi qo'shishdagi kuch. dj. talab etila digan quvvat, vt richaglar richaglar pedallar “o'zingga” “o'zingdan” “o'nga” “chapga” yo'li, mm kuch, n yo'li,mm kuch, n yo'li,mm kuch, n richagli 45 67 500 80 250 40 250 150 mexanik servomotorli richagi 31 46 400 30 200 20 230 60 pnevmatik servomotorli richagi 12 25 250 15 120 15 160 30 boshqarish tizimlarining texnik ko'rsatkichlari ko'rsatkichlar ish rejimi engil o'rta og'ir bir soat ichidagi qo'shishlar soni. 300 …

3 / 17

atmalar quttisi qo'shib qo'yilgan bo'lsa xam dvigatelni o't oldirish imkoniyatini mavjudligi; tizimdagi dinamik yuklamani kamayishiga olib keladi; dvigatelni ortiqcha yuklamalardan saqlaydi; mashinaga qo'shimcha yuklama berilsa yumshoq tezligi oshadi. kamchiliklari: sirpanish ko'payganda f.i.k ni birdan tushib ketishi; yuklanish bog'liq xolda uzatilayotgan aylanishlar momenti miqdorini o'zgartirish imkoniyatini mavjud emasligi. 1-markazdan qochma kuch asosida ishlaydigan nasos g'ildiragi; 2- etaklovchi val; 3- etaklanuvchi val; 4- korpus; 5- markazga intiluvchi turbina g'ildiragi; 6- turbina g'ildiragi; 7- nasos g'ildiragi; 8- kurakli g'ildirak (reaktor) gidromufta gidrotransformator 6 7 8 gidrotransformatorlar gidrotransformatorlarni – asosan aylanishlar momentini va yuklamaga bog'liq ravishda etaklanuvchi valni aylanishlar chastotasini avtomatik ravishda o'zgartirish uchun qo'llaniladi. gidromuftadan farqi gidrotransformatorda nasos g'ildiragi 7 dan tashqari yana turbina g'ildiragi 6 o'rnatilgan bo'lib ular orasida ishchi oqimida reaktor ya'ni kurakli g'ildirak xam o'rnatilgan uni nomini yo'naltiruvchi apparat deyiladi. suyuqlik turbina g'ildiragidan reaktorni kurakchalariga o'tadi. kurakchalar o'zidan o'tayotgan moy oqimini xarakatini o'zining xolati bilan o'zgartiradi. shuning uchun xam turbina …

4 / 17

. nasossizda – mashinistni muskul energiyasi xisobiga pedal yoki richagga berilgan energiya gidrotizimda ma'lum bosim xosil iilinadi va ijrochi mexanizmlar boshqariladi. nasoslida esa gidrotizimda bosim nasos yordamida xosil qilinadi. afzalliklari: 1.boshqaruv elementlarini yo'li kichik va mashinistni charchatmaydi ish unumdorlik oshadi.. 2.boshqarish pultlarini o'lchovlari kam joyni egallaydi. 3.qiyin tuzilishga ega bo'lgan richaglar tshplami sharnirlarni yo'qligi: kamchiliklari: 1.dinamik yuklamani qattiqligi; 2.maxsus navdagi moylarni talab etilishi va moy oqish xolatlari; 3.qiyin ob-xavo sharoitlarida ishlatish; 4.gidroapparaturalarni yasash uchun aniqlikni yuqoriligi. qurilish mashinalarining gidravlik yuritmalarida shesternyali aksial-porshenli nasoslar va gidravlik motorlar keng qo'llanadi. nasoslar yuritmaning mexanik energiyasini ish suyuqligining oqim energiyasiga o'zgartirib beradi, ular xosil qilgan bosimi va ish unumdorligi bilan xarakterlanadi. gidromotorlar esa ish uskunasi oqimining energiyasini mexanik energiyaga o'zgartirib, mexanizmlarning vallarini aylantiradi va xosil qiladigan burovchi momenti xamda valning aylanish takrorligi bilan xarakterlanadi. shesternyali bir bo'lmali nasos; a— umuniy ko'rinishi; b— ishlash sxemasi. pnevmatik boshqaruv tizimi 1-kompressor; 2-extiyot klapani; 3-filtr (tozalagich); 4-havo bosimini …

5 / 17

richag orqali ishchi klapandagi havo yo'lini ochish orqali amalga oshiriladi. bu tizim juda yumshoq boshqariladi. kamchiligi xavo sovuq bo'lganda foydalanishda qiyinlik tug'diradi. bosim kamligi (0,35...0,7 mpa) uchun ishchi jixozlarini boshqarishda kuch qurilma sifatida ishlatib bo'lmaydi. image3.jpeg image4.jpeg image5.png image6.jpeg image7.png image8.jpeg image9.jpeg image10.jpeg image11.jpeg image12.jpeg image13.jpeg image14.jpeg image15.emf 6 5 4 3 2 1 e 10 9 8 7 /docprops/thumbnail.jpeg
