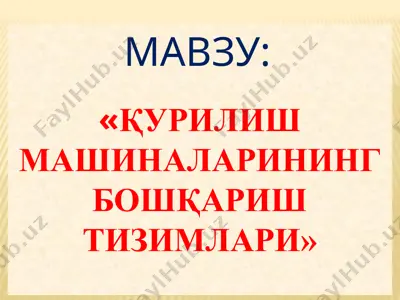

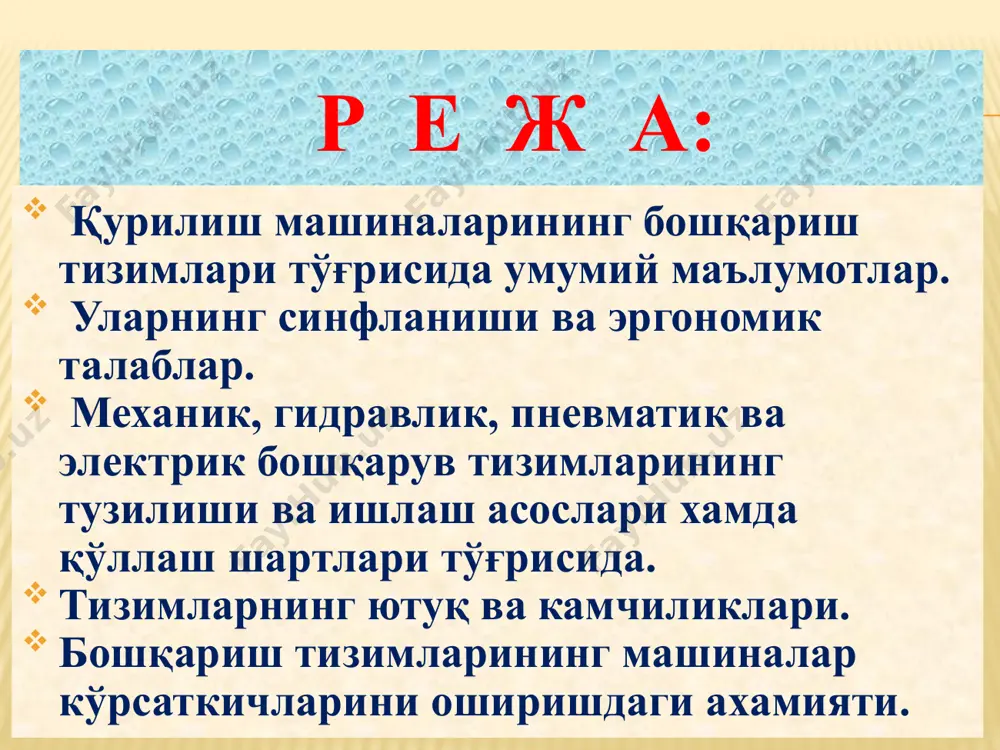

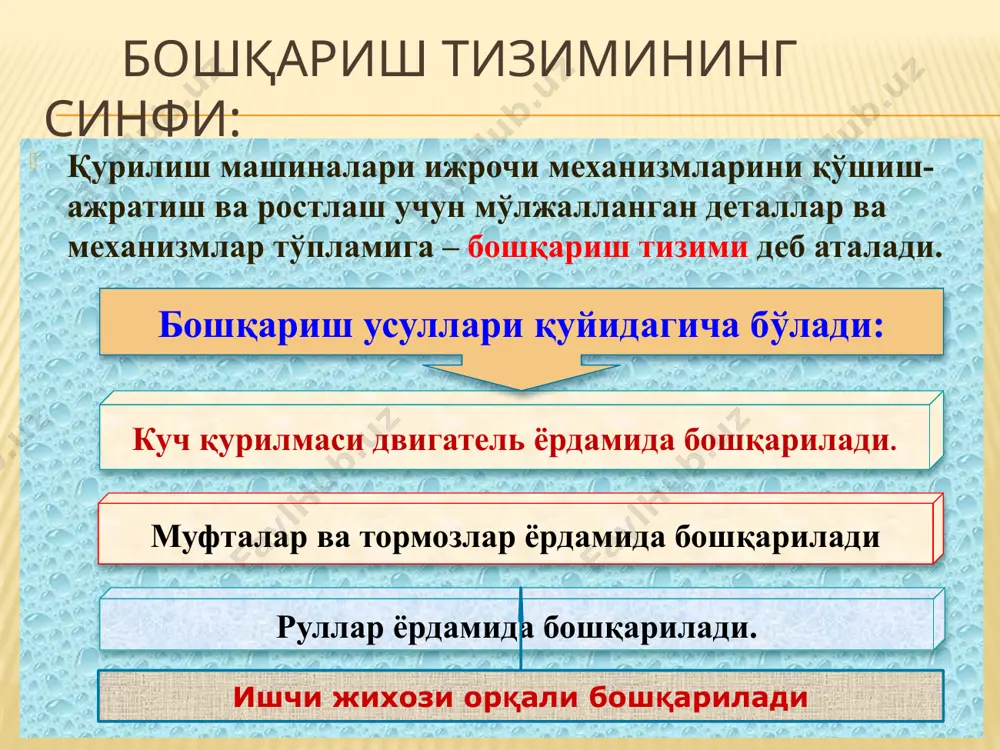

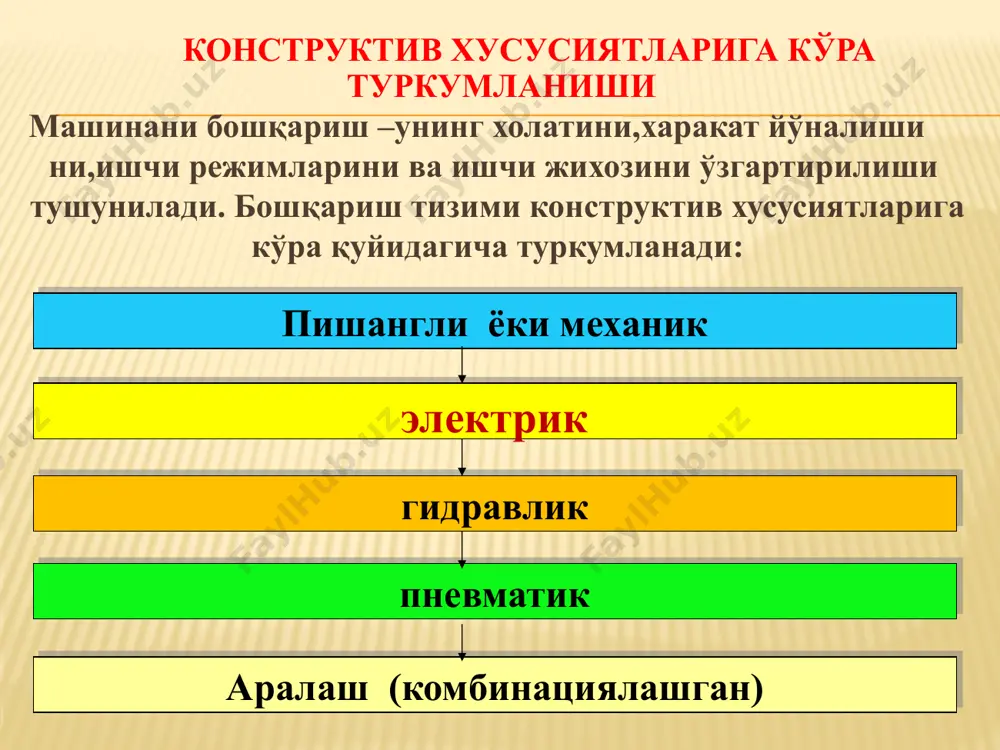

mavzu: gidromexanik va gidrodinamik uzatmalar mavzu: «qurilish mashinalarining boshqarish tizimlari» r e j a: qurilish mashinalarining boshqarish tizimlari to'g'risida umumiy ma'lumotlar. ularning sinflanishi va ergonomik talablar. mexanik, gidravlik, pnevmatik va elektrik boshqaruv tizimlarining tuzilishi va ishlash asoslari xamda qo'llash shartlari to'g'risida. tizimlarning yutuq va kamchiliklari. boshqarish tizimlarining mashinalar ko'rsatkichlarini oshirishdagi axamiyati. boshqarish tizimining sinfi: qurilish mashinalari ijrochi mexanizmlarini qo'shish-ajratish va rostlash uchun mo'ljallangan detallar va mexanizmlar to'plamiga – boshqarish tizimi deb ataladi. kuch qurilmasi dvigatel yordamida boshqariladi. muftalar va tormozlar yordamida boshqariladi rullar yordamida boshqariladi. ishchi jixozi orqali boshqariladi boshqarish usullari quyidagicha bo'ladi: konstruktiv xususiyatlariga ko'ra turkumlanishi mashinani boshqarish –uning xolatini,xarakat yo'nalishi ni,ishchi rejimlarini va ishchi jixozini o'zgartirilishi tushuniladi. boshqarish tizimi konstruktiv xususiyatlariga ko'ra quyidagicha turkumlanadi: pishangli yoki mexanik elektrik gidravlik pnevmatik aralash (kombinatsiyalashgan) energiyani uzatish manbaasi bo'yicha va texnik talablar. mashinistning (operator) muskul energiyasi orqali uzatiladi; asosiy yoki yordamchi kuch qurilmalaridan uzatiladi. ijrochi mexanizmlarini quvvati vaqt birligi ichida qo'shishlar …

2 / 22

sanitar xolatni yaxshiligi; - shovqin darajasi 90 db.dan oshmasligi va bunda chastota 350 gts atrofida; - mashinistni vertikal siljish 2...3.gts.da 0,1 g dan oshmasligi kerak. - mashinistni xoxlagan ishchi xarakati kresloni komfortiga ta'siri bo'lmasligi kerak.( s=500 mm. f=80 n.) - pedal va richaglarda esa.( s=250 mm. f=150 n.) to'g'ri loyixalangan boshqarish tizimi mashinistni jismoniy tomondan kam kuch sarflashiga uning ruxiy xolatini yaxshilashga olib keladi. shuning bilan bir qatorda mashinani yuqori texnik ish unumdorligiga erishishiga va to'lik texnik xavfsizligini ta'minlaydi. boshqarish tizimlarining texnik ko'rsatkichlari boshqarish turi qo'shishdagi kuch. dj. talab etila digan quvvat, vt richaglar richaglar pedallar “o'zingga” “o'zingdan” “o'nga” “chapga” yo'li, mm kuch, n yo'li,mm kuch, n yo'li,mm kuch, n richagli 45 67 500 80 250 40 250 150 mexanik servomotorli richagi 31 46 400 30 200 20 230 60 pnevmatik servomotorli richagi 12 25 250 15 120 15 160 30 boshqarish tizimlarining texnik ko'rsatkichlari ko'rsatkichlar ish rejimi engil o'rta …

3 / 22

i; 2 – nasossiz. nasossizda – mashinistni muskul energiyasi xisobiga pedal yoki richagga berilgan energiya gidrotizimda ma'lum bosim xosil iilinadi va ijrochi mexanizmlar boshqa riladi. nasoslida esa gidrotizimda bosim nasos yordamida xosil qilinadi. mashina ishchi jixozini boshqarish 3-pozitsiyali zolotnikli taqsimlagich qurilish mashinalarining gidravlik yurit malarida shesternyali aksial-porshenli nasoslar keng qo'llanadi. nasoslar yuritma ning mexanik energiyasini ish suyuqligini oqim energiyasiga o'zgartirib beradi, ular xosil qilgan bosimi va ish unumdorligi bilan xarakterlanadi. shesternyali bir bo'lmali nasos; a— umumiy ko'rinishi; b— ishlash sxemasi. gidromotorlar esa ish uskunasi oqimining energiyasini mexanik energiyaga o'zgartirib, mexanizmlarning vallarini aylantiradi va xosil qiladigan burovchi momentni xamda valning aylanish takrorligi bilan xarakterlanadi. akseal-porshen li gidro- motor gidravlik boshqarish tizimining afzalliklari: 1.boshqaruv elementlarini yo'li kichik va mashinistni charchatmaydi ish unumdorlik oshadi.. 2.boshqarish pultlarini o'lchovlari kam joyni egallaydi. 3.qiyin tuzilishga ega bo'lgan richaglar tshplami sharnirlarni yo'qligi: kamchiliklari: 1.dinamik yuklamani qattiqligi; 2.maxsus navdagi moylarni talab etilishi va moy oqish xolatlari; 3.qiyin ob-xavo …

4 / 22

utashtiruvchi quvur orqali filtrga kelib, moy va suvdan tozalangandan so'ng havo idishiga tushib, yig'iladi. sistema ishlama sa, idishdagi havoning bosimi oshadi. havo idishidagi me'yoridan ortiqcha bo'lgan bosim, havo bosimini to'g'irlab, chegaralaydi gan moslama orqali chiqarib yuboriladi. harakatni qo'shib, ajratish yoki to'xtatish uchun diafragmaning richagi e masofaga surilishi kerak, uni surish, richag orqali ishchi klapandagi havo yo'lini ochish orqali amalga oshiriladi. ijrochi mexanizmni siqilgan xavo bilan boshqarish sxemasi image3.jpeg image4.jpeg image5.jpeg image6.jpeg image7.png image8.jpeg image9.png image10.jpeg image11.jpeg image12.png image13.jpeg image14.jpeg image15.png image16.png image17.png image18.jpeg image19.png image20.png image21.jpeg image22.jpeg image23.emf image24.png image25.png 6 5 4 3 2 1 e 10 9 8 7 /docprops/thumbnail.jpeg

5 / 22
