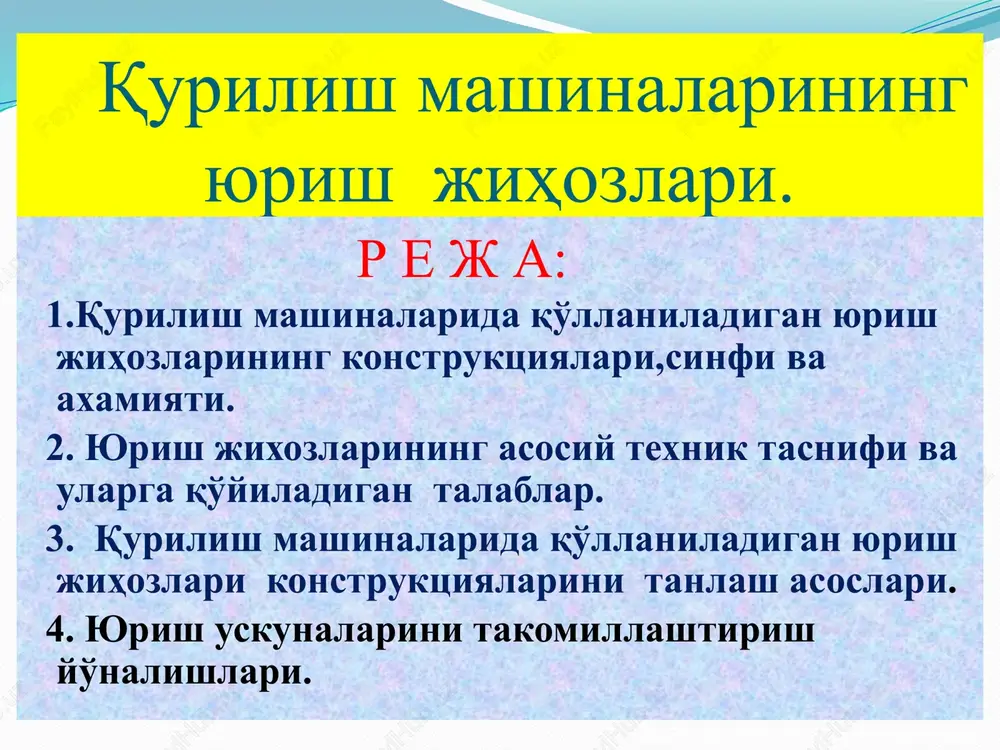

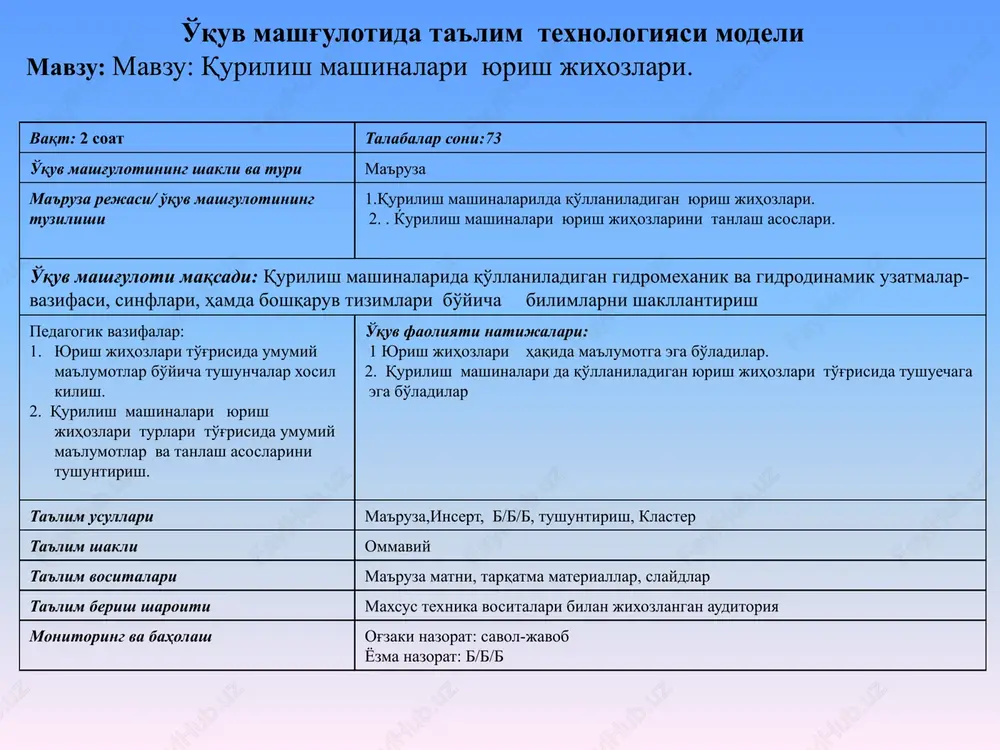

2-ma'ruza pnevmotransport asbob-uskunalari, klassifikatsiyasi.yuklash-tushirish mashinalari, vazifasi,sinflari, ishlash sohalari qurilish mashinalarining yurish jihozlari. r e j a: 1.qurilish mashinalarida qo'llaniladigan yurish jihozlarining konstruktsiyalari,sinfi va axamiyati. 2. yurish jixozlarining asosiy texnik tasnifi va ularga qo'yiladigan talablar. 3. qurilish mashinalarida qo'llaniladigan yurish jihozlari konstruktsiyalarini tanlash asoslari. 4. yurish uskunalarini takomillashtirish yo'nalishlari. o'quv mashg'ulotida ta'lim texnologiyasi modeli mavzu: mavzu: qurilish mashinalari yurish jixozlari. vaqt: 2 soat talabalar soni:73 o'quv mashg'ulotining shakli va turi ma'ruza ma'ruza rejasi/ o'quv mashg'ulotining tuzilishi 1.qurilish mashinalarilda qo'llaniladigan yurish jihozlari. 2. . ќurilish mashinalari yurish jihozlarini tanlash asoslari. o'quv mashg'uloti maqsadi: qurilish mashinalarida qo'llaniladigan gidromexanik va gidrodinamik uzatmalar- vazifasi, sinflari, hamda boshqaruv tizimlari bo'yicha bilimlarni shakllantirish pedagogik vazifalar: yurish jihozlari to'g'risida umumiy ma'lumotlar bo'yicha tushunchalar xosil kilish. 2. qurilish mashinalari yurish jihozlari turlari to'g'risida umumiy ma'lumotlar va tanlash asoslarini tushuntirish. o'quv faoliyati natijalari: 1 yurish jihozlari haqida ma'lumotga ega bo'ladilar. 2. qurilish mashinalari da qo'llaniladigan yurish jihozlari to'g'risida tushuechaga ega …

2 / 33

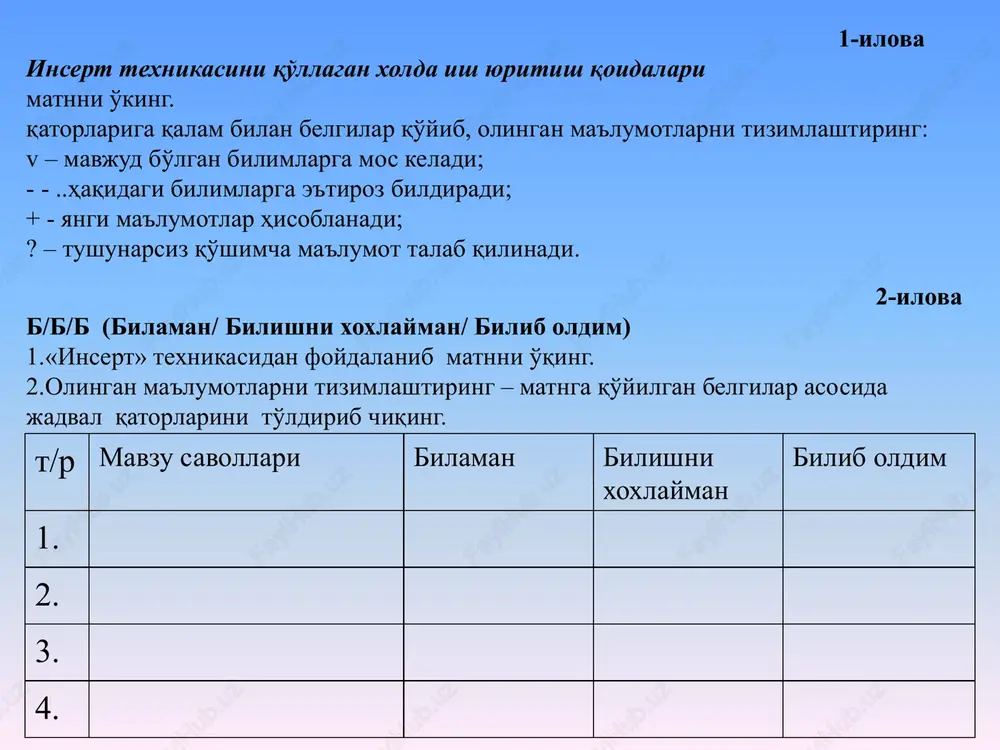

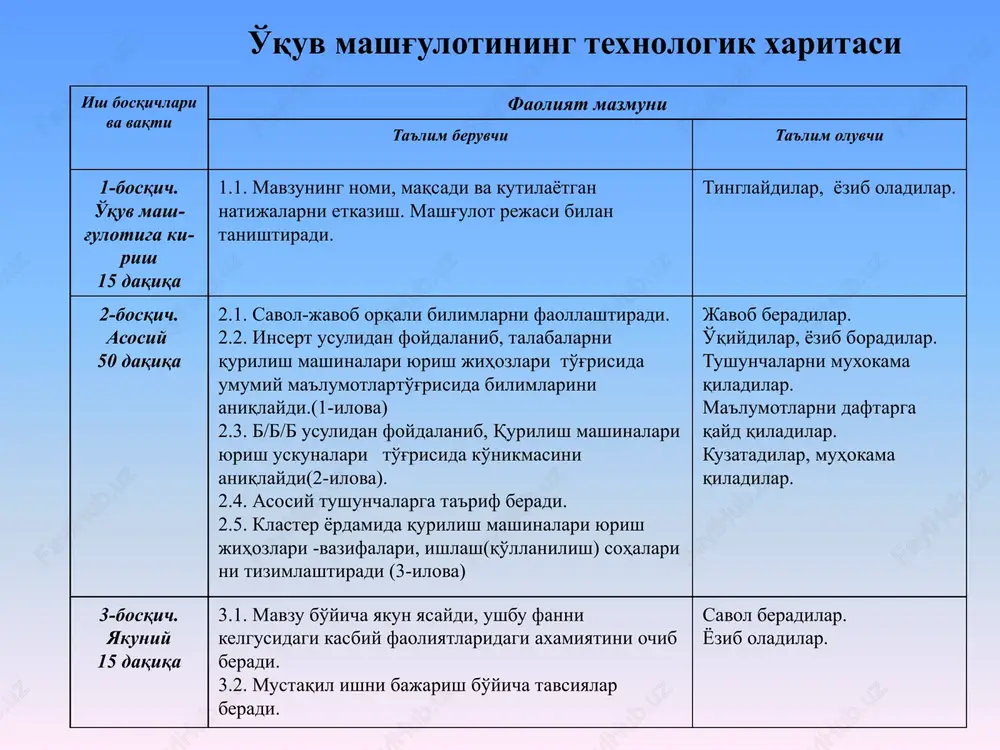

an tanishtiradi. tinglaydilar, yozib oladilar. 2-bosqich. asosiy 50 daqiqa 2.1. savol-javob orqali bilimlarni faollashtiradi. 2.2. insert usulidan foydalanib, talabalarni qurilish mashinalari yurish jihozlari to'g'risida umumiy ma'lumotlarto'g'risida bilimlarini aniqlaydi.(1-ilova) 2.3. b/b/b usulidan foydalanib, qurilish mashinalari yurish uskunalari to'g'risida ko'nikmasini aniqlaydi(2-ilova). 2.4. asosiy tushunchalarga ta'rif beradi. 2.5. klaster yordamida qurilish mashinalari yurish jihozlari -vazifalari, ishlash(qo'llanilish) sohalari ni tizimlashtiradi (3-ilova) javob beradilar. o'qiydilar, yozib boradilar. tushunchalarni muxokama qiladilar. ma'lumotlarni daftarga qayd qiladilar. kuzatadilar, muhokama qiladilar. 3-bosqich. yakuniy 15 daqiqa 3.1. mavzu bo'yicha yakun yasaydi, ushbu fanni kelgusidagi kasbiy faoliyatlaridagi axamiyatini ochib beradi. 3.2. mustaqil ishni bajarish bo'yicha tavsiyalar beradi. savol beradilar. yozib oladilar. 1-ilova insert texnikasini qo'llagan xolda ish yuritish qoidalari matnni o'king. qatorlariga qalam bilan belgilar qo'yib, olingan ma'lumotlarni tizimlashtiring: v – mavjud bo'lgan bilimlarga mos keladi; - - ..haqidagi bilimlarga e'tiroz bildiradi; + - yangi ma'lumotlar hisoblanadi; ? – tushunarsiz qo'shimcha ma'lumot talab qilinadi. 2-ilova b/b/b (bilaman/ bilishni xoxlayman/ bilib oldim) …

3 / 33

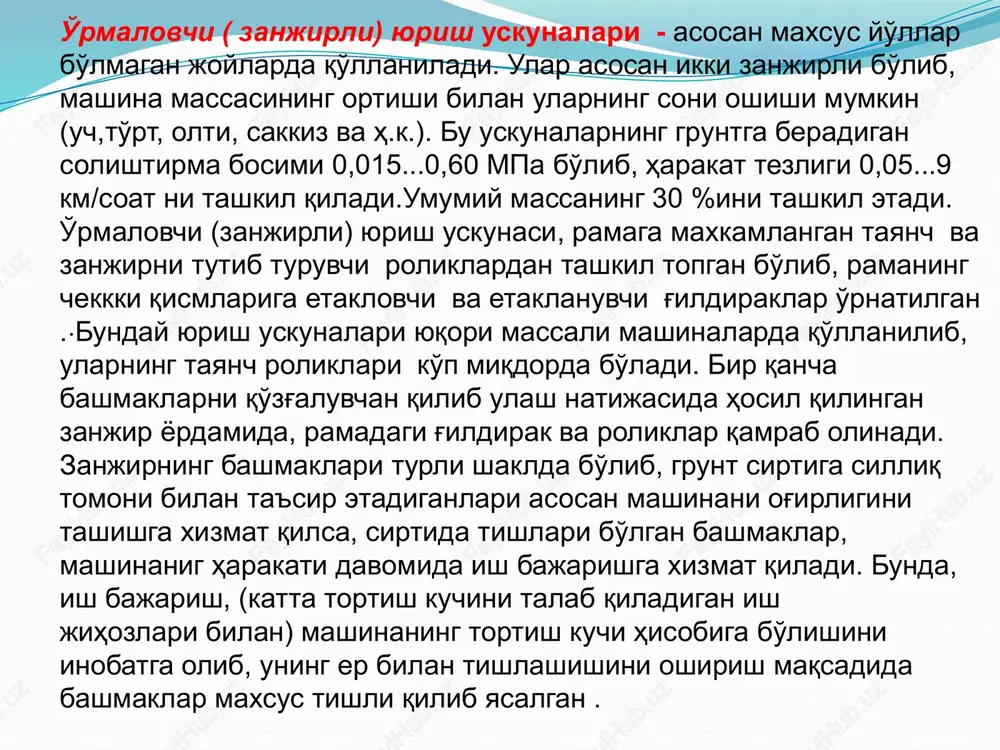

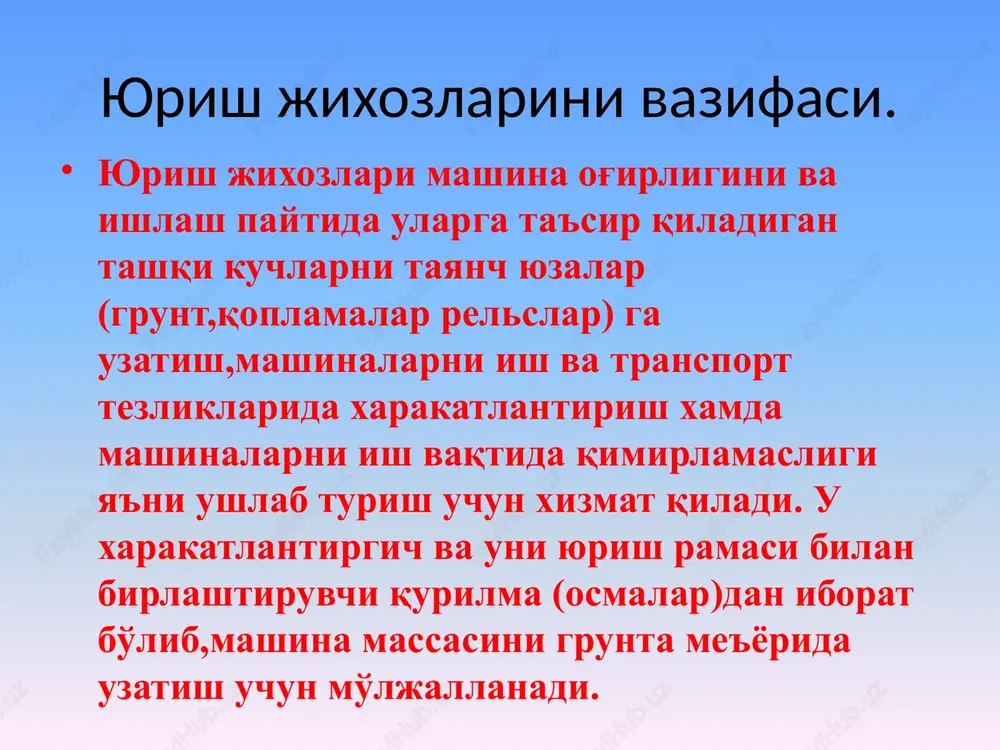

h jixozlari mashina og'irligini va ishlash paytida ularga ta'sir qiladigan tashqi kuchlarni tayanch yuzalar (grunt,qoplamalar relslar) ga uzatish,mashinalarni ish va transport tezliklarida xarakatlantirish xamda mashinalarni ish vaqtida qimirlamasligi ya'ni ushlab turish uchun xizmat qiladi. u xarakatlantirgich va uni yurish ramasi bilan birlashtiruvchi qurilma (osmalar)dan iborat bo'lib,mashina massasini grunta me'yorida uzatish uchun mo'ljallanadi. . o'rmalovchi ( zanjirli) yurish uskunalari - asosan maxsus yo'llar bo'lmagan joylarda qo'llaniladi. ular asosan ikki zanjirli bo'lib, mashina massasining ortishi bilan ularning soni oshishi mumkin (uch,to'rt, olti, sakkiz va h.k.). bu uskunalarning gruntga beradigan solishtirma bosimi 0,015...0,60 mpa bo'lib, harakat tezligi 0,05...9 km/soat ni tashkil qiladi.umumiy massaning 30 %ini tashkil etadi. o'rmalovchi (zanjirli) yurish uskunasi, ramaga maxkamlangan tayanch va zanjirni tutib turuvchi roliklardan tashkil topgan bo'lib, ramaning chekkki qismlariga etaklovchi va etaklanuvchi g'ildiraklar o'rnatilgan . bunday yurish uskunalari yuqori massali mashinalarda qo'llanilib, ularning tayanch roliklari ko'p miqdorda bo'ladi. bir qancha bashmaklarni qo'zg'aluvchan qilib ulash natijasida hosil qilingan …

4 / 33

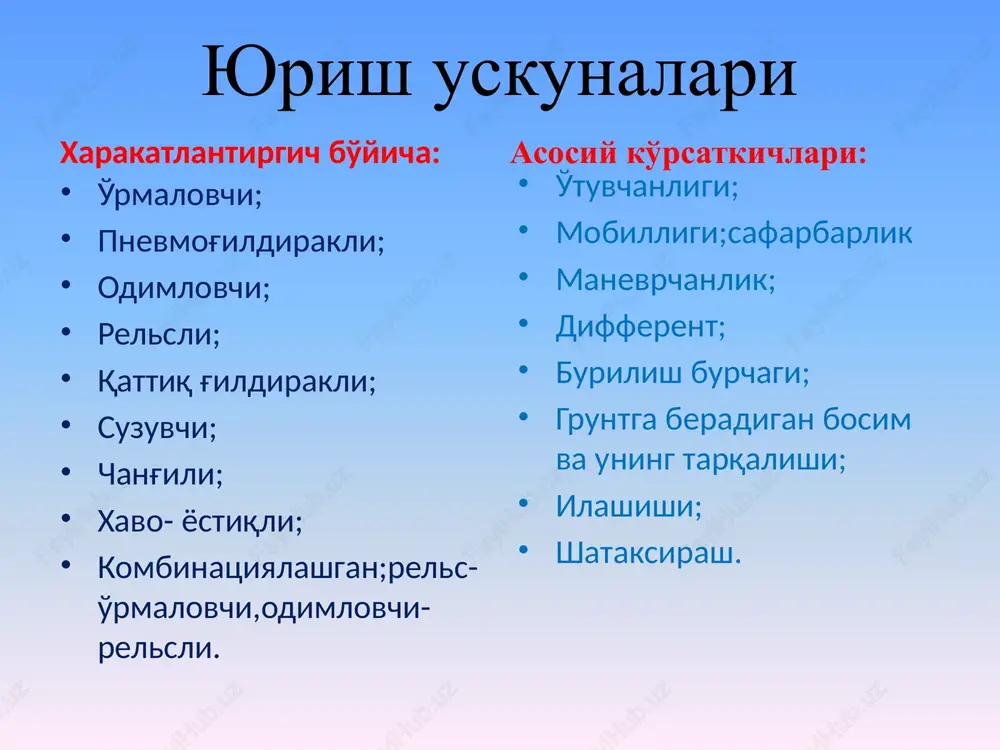

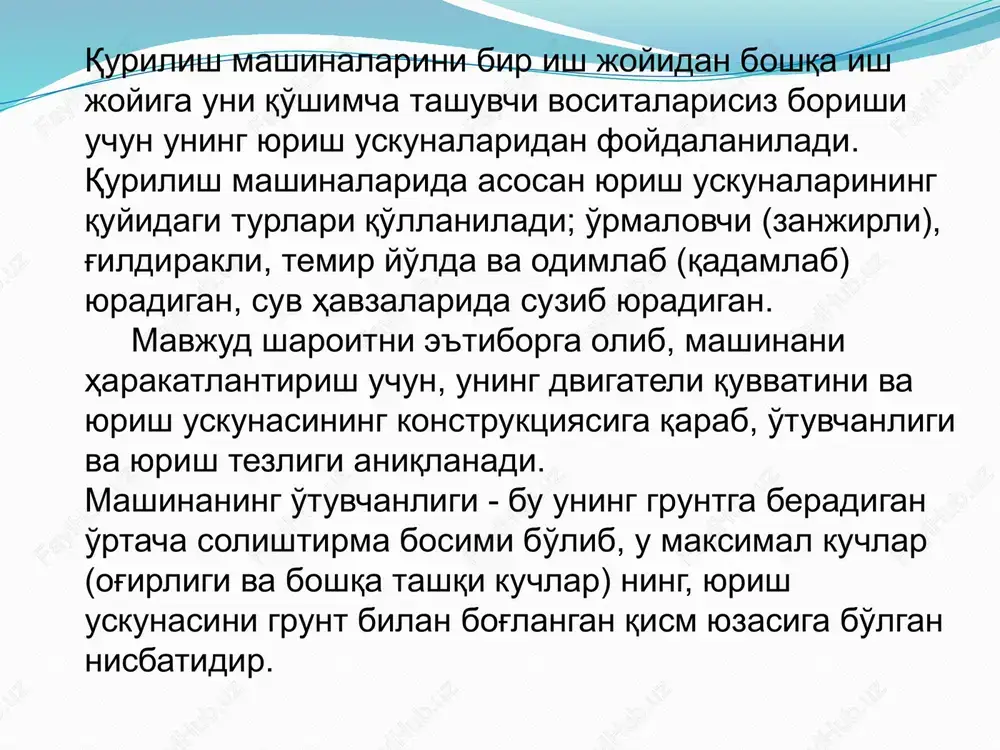

kunalarining quyidagi turlari qo'llaniladi; o'rmalovchi (zanjirli), g'ildirakli, temir yo'lda va odimlab (qadamlab) yuradigan, suv havzalarida suzib yuradigan. mavjud sharoitni e'tiborga olib, mashinani harakatlantirish uchun, uning dvigateli quvvatini va yurish uskunasining konstruktsiyasiga qarab, o'tuvchanligi va yurish tezligi aniqlanadi. mashinaning o'tuvchanligi - bu uning gruntga beradigan o'rtacha solishtirma bosimi bo'lib, u maksimal kuchlar (og'irligi va boshqa tashqi kuchlar) ning, yurish uskunasini grunt bilan bog'langan qism yuzasiga bo'lgan nisbatidir. ko'p tayanchli o'rmalovchi (zanjirli) yurish uskunasi: 1-etaklovchi tishli g'ildirak; 2-bashmakli zanjir; 3-tutuvchi roliklar; 4-rama; 5-etaklanuvchi g'ildirak; 6-tayanch roliklari; 7-zanjirni taranglovchi mexanizm; 8-raskosning qulog'i; 9-etaklovchi g'ildirakning o'qi; 10-raskos; 11-muvozanatlashtiruvchi ressor. osma turlari: a - bikir; b - elastik; v - elastik balansirli; 1-taranglovchi g'ildirak; 2-yurituvchi yulduzchalar; 3-amortizatsiyaberuvchi taranglovchi qurilma: 4-tutib turuvchi g'altak; 5-balansirlovchi ressor; 6-tayanch katoklari; 7-gusenitsa. o'rmalagichlarning turlari. a).qattiq kam tayanchli; b). qattiq ko'p tayanchli; v).yumshoq prujinali; g).balansirli. tuproqqa beriladigan o'rtacha solishtirma bosim quyidagi formula yordamida aniqlanadi: yoki r=m.g/(2b.l)<[p] ; n/m2 bu erda: po=pmin-mashina …

5 / 33

xsus tayanch aravachali va zanjiri tishli bashmaklardan yasalgan yurish uskunalaridan foydalaniladi . uskunaga harakat, mashina dvigatelidan maxsus uzatmalar orqali yurish uskunasining valiga berilib, undan uskunaning o'ng va chap tomondagi etaklovchi tishli g'ildirak larga uzatiladi. tishli g'ildirakning tishlari, zanjirdagi teshiklar bilan tishlashib, uni harakatga keltiradi. zanjirni bo'shatish va tortish vintli mexanizm yordamida amalga oshiriladi.mashinani qumli va botqoq joylarda o'tuvchanligini ta'minlash maq-sadida bashmaklari uzaytirilgan yurish uskunalaridan foydalaniladi. bunda, yurish uskunasining grunt sirtidagi yuzasini oshishi hisobiga bosim kamayadi. kam tayanchli o'rmalovchi (zanjirli) yurish uskunasi: 1-etaklovchi tishli g'ildirak; 2-rama ; 3-bashmakli zanjir; 4-etaklanuvchi g'ildi-rak; 5-tayanch va zanjirni tutuvchi g'ildirak; 6-zanjirni taranglovchi mexanizm. g'ildirakli yurish uskunalari – asosan rezina g'ildiraklaridan ibo-rat bo'lib, ularning ichida tegishli bosimda havo bo'ladi. rezina g'ildiraklari (shinalar) maxsus disklarga o'rnatilib, uning ichiga havo kameralari joylashtiriladi. keyingi paytlarda kamerasiz shinalardan keng foydalanilmoqda. umumiy massaning 10…12 %ini tashkil etadi. g'ildirakli yurish uskunalari, massasi uncha katta bo'lmagan (80 ton-nagacha) qurilish mashinalarida o'rnatilgan bo'lib, bu …

6 / 33

4-orqa g'ildirak; 5-ko'prik reduktori; 6-kardan vallar. temir yo'llarda yuradigan uskunalar asosan karer va kurilish ishlarini basharishda, shuningdek, temir yo'l vagonlariga yuk va qurilish materiallarini ortish hamda tushirish uchun ishlatiladi. . 1-rasm. shinalarning qirqimi: a—kamerali;b—kamerasiz, 1 — protektor; 2 — breker; 3 —karkas; 4 —yondor; 5—bort;6— simli halqa; 7 — bort rezinasi;8—germetizatsnyalovchi qatlam; 9 — turn; 10 — ventil; v “— shina profilining kengligi; n—shina profilining balandligi; d- shinaning tashki diametri: a — shinaning to'g'in bo'yicha kengligi-; s— bortning kengligi; p — protektorning kengligi. odimlovchi (qadamlovchi) yurish uskunalari, massasi juda katta bo'lgan mashinalarda qo'llaniladi. masalan qadamlovchi ekskavatorlarda. ekskavatorning asosiy massasi tsilindrsimon tayanch 5 ga yuklanib, aylanish platformasi 2 ning pastki qismiga, bir biriga qarama-qarshi qilib, katta o'lchamli chang'i 1 lar, maxsus, asosiy 4 va yordamchi 3 gidrotsilindrlar bilan birgalikda o'rnatilgan (rasm). mashinaning ish jarayonida, chang'ilar ko'-tarilgan holatda bo'ladi. mashinani ko'chirish uchun, chang'ilar asosiy gidro-tsilindr 4 yordamida tushirilib, er sirtiga tiraladi, bunda …

7 / 33

peg image8.jpeg image9.jpeg image10.jpeg image11.jpeg image12.png image13.wmf oleobject1.bin image14.wmf oleobject2.bin image15.png image16.png image17.png image18.jpeg image19.jpeg image20.jpeg image21.jpeg image22.jpeg image23.png image24.jpeg image25.jpeg image26.jpeg image27.jpeg image28.jpeg kpa l x l l b r p b b b ; 6 2 1 min max ÷ ÷ ø ö ç ç è æ ± × × × = kpa v u l b r p b b ; 2 1 2 1 1 min max ÷ ÷ ø ö ç ç è æ × ± × × × = /docprops/thumbnail.jpeg
