chiziqli va nochiziqli zanjirlar reja: 1. chiziqli zanjirlar haqida. 2. nochiziqli zanjirlar haqida. 3. zanjirlar haqida. elektr zanjiri — elektr energiyasi manbalari, qabul qilgichlari (isteʼmolchilari) va ularni bir-biriga tutashtiruvchi oʻtkazgichlar (simlar) majmui. elektr zanjiri tarkibiga ulabuzgichlar, qayta ulagichlar saqlagichlar, himoyalash va kommutatsiya (uzibulash) apparatlari, oʻlchash va nazorat asboblari va boshqalar ham kiradi. elektr zanjiri yordamida elektr energiyasi (elektromagnit energiya yoki zanjirida elektr toki, elektr yurituvchi kuch eyuk, potensiallar farqi mavjud boʻlgan boshqa tur energiya) uzatiladi, tarqatiladi hamda kuchlanishi pasaytiriladi yoki oshiriladi. elekt energiyasi manbalarida biror turda gi energiya (suv, issiklik va boshqalar ener giyasi) elektr energiyasiga, qabul qil gichlar (isteʼmolchilar)da elektr ener giyasi issqlik, mexanik va boshqalar tu| energiyaga aylantiriladi. elektr zanjiri rejim" (ish maromi) barcha qismalardagi tok va kuchlanish qiymatiga bogʻlq boʻladi. elektro zanjirlarda 2 xil elektro quvvatdan foydalanadi (ac) o’zgaruvchan tok va o’zgarmas tok. (dc).o’zgaruvchan tok asosan katta apparatlar va motorlarniishga tushiradi va uzgaruvchan tok elektro stansiyalarda ishlab …

2 / 5

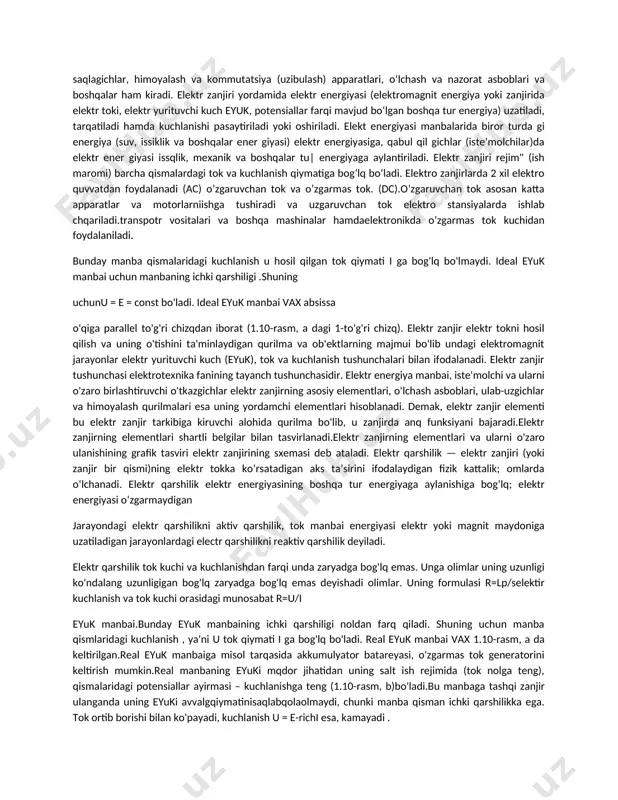

shtiruvchi o'tkazgichlar elektr zanjirning asosiy elementlari, o'lchash asboblari, ulab-uzgichlar va himoyalash qurilmalari esa uning yordamchi elementlari hisoblanadi. demak, elektr zanjir elementi bu elektr zanjir tarkibiga kiruvchi alohida qurilma bo'lib, u zanjirda anq funksiyani bajaradi.elektr zanjirning elementlari shartli belgilar bilan tasvirlanadi.elektr zanjirning elementlari va ularni o'zaro ulanishining grafik tasviri elektr zanjirining sxemasi deb ataladi. elektr qarshilik — elektr zanjiri (yoki zanjir bir qismi)ning elektr tokka koʻrsatadigan aks taʼsirini ifodalaydigan fizik kattalik; omlarda oʻlchanadi. elektr qarshilik elektr energiyasining boshqa tur energiyaga aylanishiga bogʻlq; elektr energiyasi oʻzgarmaydigan jarayondagi elektr qarshilikni aktiv qarshilik, tok manbai energiyasi elektr yoki magnit maydoniga uzatiladigan jarayonlardagi electr qarshilikni reaktiv qarshilik deyiladi. elektr qarshilik tok kuchi va kuchlanishdan farqi unda zaryadga bog'lq emas. unga olimlar uning uzunligi ko'ndalang uzunligigan bog'lq zaryadga bog'lq emas deyishadi olimlar. uning formulasi r=lp/selektir kuchlanish va tok kuchi orasidagi munosabat r=u/i eyuk manbai.bunday eyuk manbaining ichki qarshiligi noldan farq qiladi. shuning uchun manba qismlaridagi kuchlanish …

3 / 5

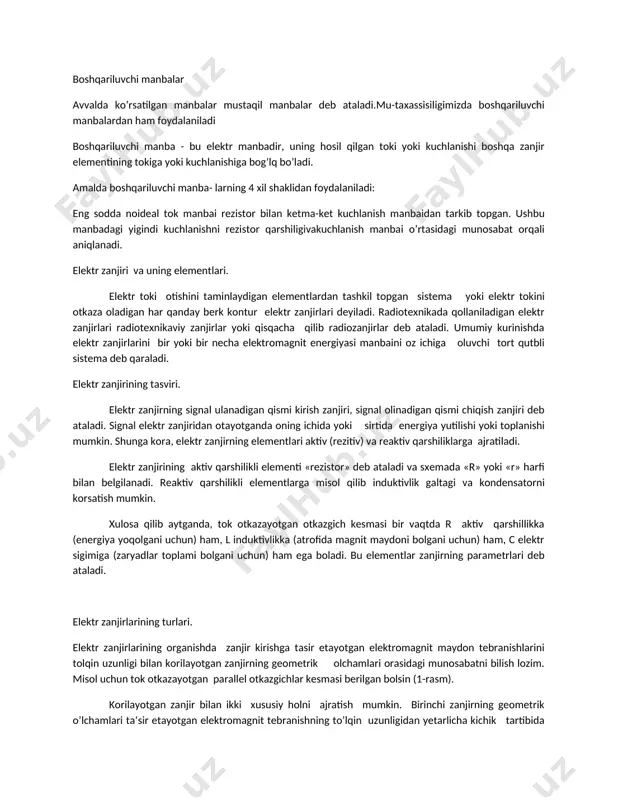

chi manba - bu elektr manbadir, uning hosil qilgan toki yoki kuchlanishi boshqa zanjir elementining tokiga yoki kuchlanishiga bog’lq bo’ladi. amalda boshqariluvchi manba- larning 4 xil shaklidan foydalaniladi: eng sodda noideal tok manbai rezistor bilan ketma-ket kuchlanish manbaidan tarkib topgan. ushbu manbadagi yigindi kuchlanishni rezistor qarshiligivakuchlanish manbai o’rtasidagi munosabat orqali aniqlanadi. elektr zanjiri va uning elementlari. elektr toki otishini taminlaydigan elementlardan tashkil topgan sistema yoki elektr tokini otkaza oladigan har qanday berk kontur elektr zanjirlari deyiladi. radiotexnikada qollaniladigan elektr zanjirlari radiotexnikaviy zanjirlar yoki qisqacha qilib radiozanjirlar deb ataladi. umumiy kurinishda elektr zanjirlarini bir yoki bir necha elektromagnit energiyasi manbaini oz ichiga oluvchi tort qutbli sistema deb qaraladi. elektr zanjirining tasviri. elektr zanjirning signal ulanadigan qismi kirish zanjiri, signal olinadigan qismi chiqish zanjiri deb ataladi. signal elektr zanjiridan otayotganda oning ichida yoki sirtida energiya yutilishi yoki toplanishi mumkin. shunga kora, elektr zanjirning elementlari aktiv (rezitiv) va reaktiv qarshiliklarga ajratiladi. elektr zanjirining …

4 / 5

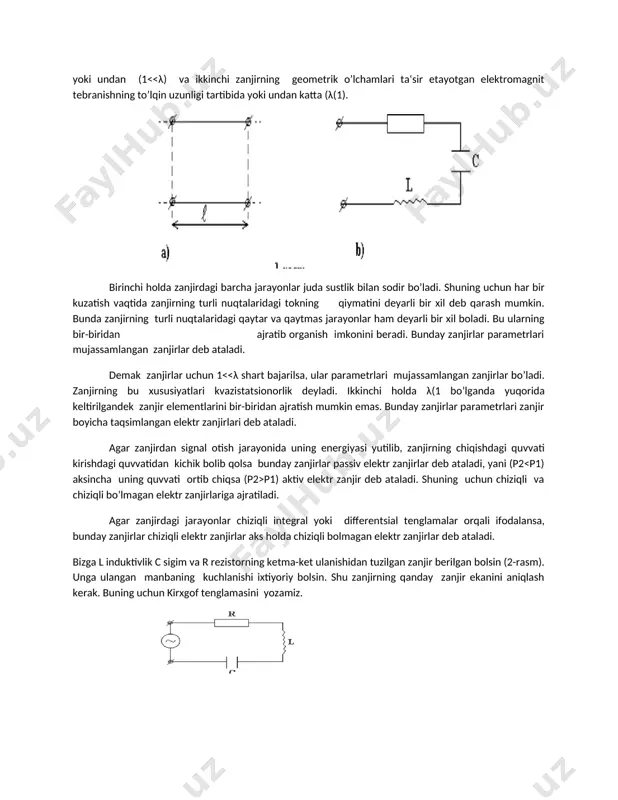

gan parallel otkazgichlar kesmasi berilgan bolsin (1-rasm). korilayotgan zanjir bilan ikki xususiy holni ajratish mumkin. birinchi zanjirning geometrik o’lchamlari ta‘sir etayotgan elektromagnit tebranishning to’lqin uzunligidan yetarlicha kichik tartibida yoki undan (1 р1) aktiv elektr zanjir deb ataladi. shuning uchun chiziqli va chiziqli bo’lmagan elektr zanjirlariga ajratiladi. agar zanjirdagi jarayonlar chiziqli integral yoki differentsial tenglamalar orqali ifodalansa, bunday zanjirlar chiziqli elektr zanjirlar aks holda chiziqli bolmagan elektr zanjirlar deb ataladi. bizga l induktivlik c sigim va r rezistorning ketma-ket ulanishidan tuzilgan zanjir berilgan bolsin (2-rasm). unga ulangan manbaning kuchlanishi ixtiyoriy bolsin. shu zanjirning qanday zanjir ekanini aniqlash kerak. buning uchun kirxgof tenglamasini yozamiz. bu birinchi darajali ikkinchi tartibli differensial (integral) tenglamadir. lekin uni chiziqli deyish mumkin emas. chunki r, c, l koeffisentlarning tabiati noaniq. agar tok kuchi i(t) va kuchlanishi e(t) ga bogliq bolmasa tenglama chiziqli boladi. shuning uchun korilayotgan zanjirlar chiziqli boladi. agar zanjir elementlarining birortasi i, u bogliq ozgaruvchan …

5 / 5

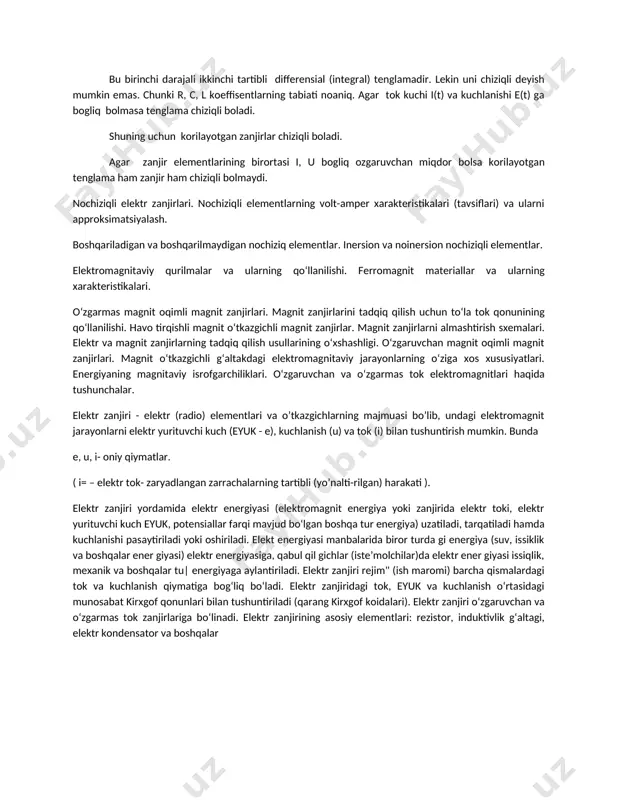

y jarayonlarning o‘ziga xos xususiyatlari. energiyaning magnitaviy isrofgarchiliklari. o‘zgaruvchan va o‘zgarmas tok elektromagnitlari haqida tushunchalar. elektr zanjiri - elektr (radio) elementlari va o’tkazgichlarning majmuasi bo’lib, undagi elektromagnit jarayonlarni elektr yurituvchi kuch (eyuk - e), kuchlanish (u) va tok (i) bilan tushuntirish mumkin. bunda e, u, i- oniy qiymatlar. ( i= – elektr tok- zaryadlangan zarrachalarning tartibli (yo’nalti-rilgan) harakati ). elektr zanjiri yordamida elektr energiyasi (elektromagnit energiya yoki zanjirida elektr toki, elektr yurituvchi kuch eyuk, potensiallar farqi mavjud boʻlgan boshqa tur energiya) uzatiladi, tarqatiladi hamda kuchlanishi pasaytiriladi yoki oshiriladi. elekt energiyasi manbalarida biror turda gi energiya (suv, issiklik va boshqalar ener giyasi) elektr energiyasiga, qabul qil gichlar (isteʼmolchilar)da elektr ener giyasi issiqlik, mexanik va boshqalar tu| energiyaga aylantiriladi. elektr zanjiri rejim" (ish maromi) barcha qismalardagi tok va kuchlanish qiymatiga bogʻliq boʻladi. elektr zanjiridagi tok, eyuk va kuchlanish oʻrtasidagi munosabat kirxgof qonunlari bilan tushuntiriladi (qarang kirxgof koidalari). elektr zanjiri oʻzgaruvchan va oʻzgarmas …
