1 / 6

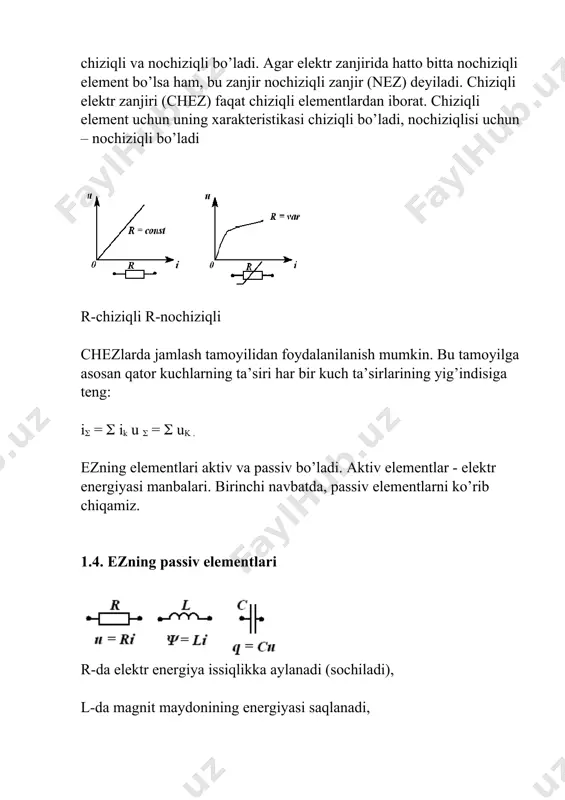

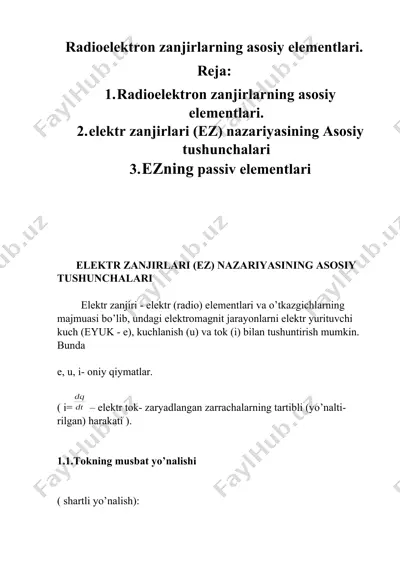

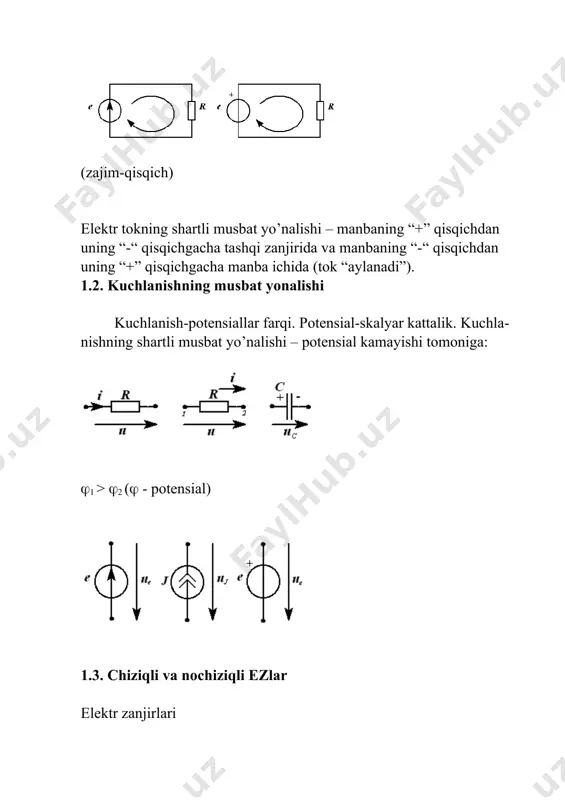

radioelеktron zanjirlarning asosiy elеmеntlari. reja: 1. radioelеktron zanjirlarning asosiy elеmеntlari. 2. elektr zanjirlari (ez) nazariyasining asosiy tushunchalari 3. ezning passiv elementlari elektr zanjirlari (ez) nazariyasining asosiy tushunchalari elektr zanjiri - elektr (radio) elementlari va o’tkazgichlarning majmuasi bo’lib, undagi elektromagnit jarayonlarni elektr yurituvchi kuch (eyuk - e), kuchlanish (u) va tok (i) bilan tushuntirish mumkin. bunda e, u, i- oniy qiymatlar. ( i= – elektr tok- zaryadlangan zarrachalarning tartibli (yo’nalti-rilgan) harakati ). 1.1.tokning musbat yo’nalishi ( shartli yo’nalish): (zajim-qisqich) elektr tokning shartli musbat yo’nalishi – manbaning “+” qisqichdan uning “-“ qisqichgacha tashqi zanjirida va manbaning “-“ qisqichdan uning “+” qisqichgacha manba ichida (tok “aylanadi”). 1.2. kuchlanishning musbat yonalishi kuchlanish-potensiallar farqi. potensial-skalyar kattalik. kuchla- nishning shartli musbat yo’nalishi – potensial kamayishi tomoniga: 1 > 2 ( - potensial) 1.3. chiziqli va nochiziqli ezlar elektr zanjirlari chiziqli va nochiziqli bo’ladi. agar elektr zanjirida hatto bitta nochiziqli element bo’lsa ham, bu zanjir nochiziqli zanjir …

2 / 6

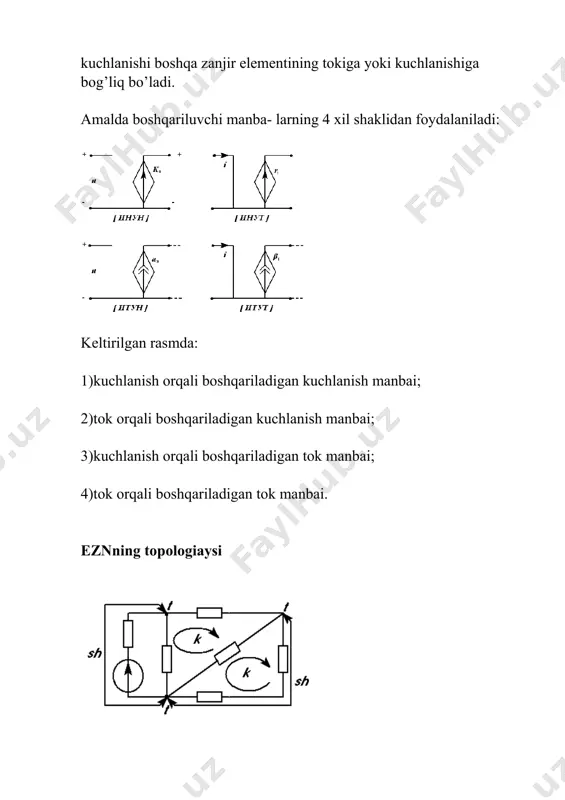

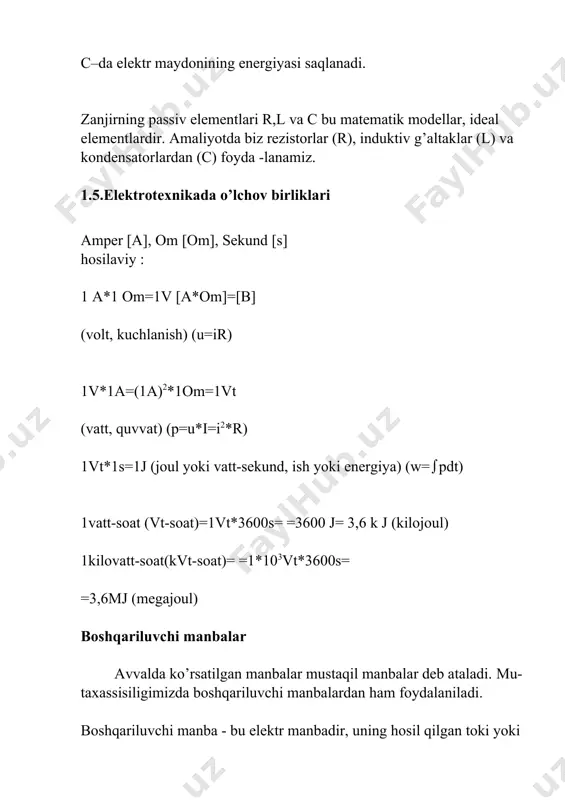

z rezistorlar (r), induktiv g’altaklar (l) va kondensatorlardan (c) foyda -lanamiz. 1.5.elektrotexnikada o’lchov birliklari amper [a], om [om], sekund [s] hosilaviy : 1 a*1 om=1v [a*om]=[b] (volt, kuchlanish) (u=ir) 1v*1a=(1a)2*1om=1vt (vatt, quvvat) (p=u*i=i2*r) 1vt*1s=1j (joul yoki vatt-sekund, ish yoki energiya) (w=pdt) 1vatt-soat (vt-soat)=1vt*3600s= =3600 j= 3,6 k j (kilojoul) 1kilovatt-soat(kvt-soat)= =1*103vt*3600s= =3,6mj (megajoul) boshqariluvchi manbalar avvalda ko’rsatilgan manbalar mustaqil manbalar deb ataladi. mu-taxassisiligimizda boshqariluvchi manbalardan ham foydalaniladi. boshqariluvchi manba - bu elektr manbadir, uning hosil qilgan toki yoki kuchlanishi boshqa zanjir elementining tokiga yoki kuchlanishiga bog’liq bo’ladi. amalda boshqariluvchi manba- larning 4 xil shaklidan foydalaniladi: keltirilgan rasmda: 1)kuchlanish orqali boshqariladigan kuchlanish manbai; 2)tok orqali boshqariladigan kuchlanish manbai; 3)kuchlanish orqali boshqariladigan tok manbai; 4)tok orqali boshqariladigan tok manbai. eznning topologiaysi elektr sxema elektr zanjirining shartli chizmasidir. elektr shahobcha (sh) - elementlarning tutashgan ketma-ketligi bo’lib, u orqali faqat bitta tok o’tadi. elektr tugun (t) - uch va uchdan ortiq shahobchalarning ulanish joyi. …

3 / 6

alarining soni bo’lsa, bu zanjirda "nsh - nj" noma’lum toklar bo’ladi va u uchun 1-qonun bo’yicha "nt - 1" va 2-qonun bo’yicha k nsh - nt 1 - nj mustaqil tenglamalarni tuzish mumkin. ularning sonlarini qo’shamiz: nt – 1 (1-qonun) nsh - nt 1 - nj (2-qonun) hammasi: nsh - 0 0 - nj noma’lum nsh - nj noma’lum tenglamalarning soni noma’lumlarning soniga teng. foydalanish uchun misol berilgan: e, j, r1 va r2 topish kerak: i1, i2 echish: nsh 3 nt 2 nj 1 1-qonunga asosan: nt - 1 2 - 1 1 2-qonunga asosan: knsh-nt1-nj 3-21-11 hammasi bo’lib, 2ta tenglamani tuzish kerak. a- aylanma yo’nalishi 1-qonun: i1 - i2 j0 2-qonun: i1r1 i2r2 e xulosa: 2ta tenglama, 2ta noma’lum - echim bor. hiliklari bilan tasvirlaymiz. image6.png image7.png image8.png image9.gif image1.gif image2.png image3.png image4.png image5.png

4 / 6

radioelektron zanjirlarning asosiy elementlari - Page 4

5 / 6

radioelektron zanjirlarning asosiy elementlari - Page 5
