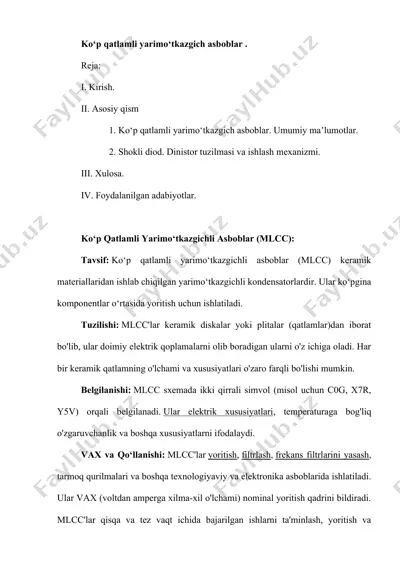

ko‘p qatlamli yarimo‘tkazgich asboblar . reja: i. kirish. ii. asosiy qism 1. ko‘p qatlamli yarimo‘tkazgich asboblar. umumiy maʼlumotlar. 2. shokli diod. dinistor tuzilmasi va ishlash mexanizmi. iii. xulosa. iv. foydalanilgan adabiyotlar. ko‘p qatlamli yarimo‘tkazgichli asboblar (mlcc): tavsif: ko‘p qatlamli yarimo‘tkazgichli asboblar (mlcc) keramik materiallaridan ishlab chiqilgan yarimo‘tkazgichli kondensatorlardir. ular ko‘pgina komponentlar o‘rtasida yoritish uchun ishlatiladi. tuzilishi: mlcc'lar keramik diskalar yoki plitalar (qatlamlar)dan iborat bo'lib, ular doimiy elektrik qoplamalarni olib boradigan ularni o'z ichiga oladi. har bir keramik qatlamning o'lchami va xususiyatlari o'zaro farqli bo'lishi mumkin. belgilanishi: mlcc sxemada ikki qirrali simvol (misol uchun c0g, x7r, y5v) orqali belgilanadi. ular elektrik xususiyatlari, temperaturaga bog'liq o'zgaruvchanlik va boshqa xususiyatlarni ifodalaydi. vax va qo‘llanishi: mlcc'lar yoritish, filtrlash, frekans filtrlarini yasash, tarmoq qurilmalari va boshqa texnologiyaviy va elektronika asboblarida ishlatiladi. ular vax (voltdan amperga xilma-xil o'lchami) nominal yoritish qadrini bildiradi. mlcc'lar qisqa va tez vaqt ichida bajarilgan ishlarni ta'minlash, yoritish va filtrlash uchun ideal …

2 / 18

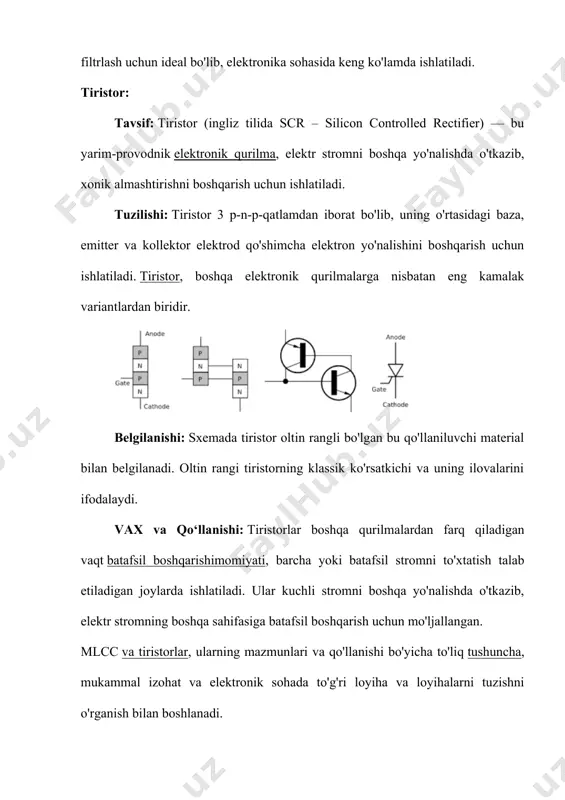

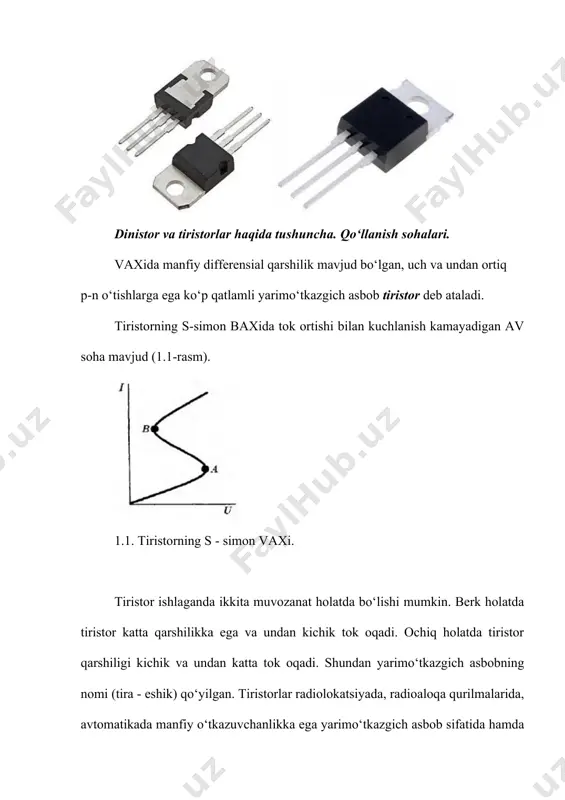

r boshqa qurilmalardan farq qiladigan vaqt batafsil boshqarishimomiyati, barcha yoki batafsil stromni to'xtatish talab etiladigan joylarda ishlatiladi. ular kuchli stromni boshqa yo'nalishda o'tkazib, elektr stromning boshqa sahifasiga batafsil boshqarish uchun mo'ljallangan. mlcc va tiristorlar, ularning mazmunlari va qo'llanishi bo'yicha to'liq tushuncha, mukammal izohat va elektronik sohada to'g'ri loyiha va loyihalarni tuzishni o'rganish bilan boshlanadi. dinistor va tiristorlar haqida tushuncha. qo‘llanish sohalari. vaxida manfiy differensial qarshilik mavjud bo‘lgan, uch va undan ortiq p-n o‘tishlarga ega ko‘p qatlamli yarimo‘tkazgich asbob tiristor deb ataladi. tiristorning s-simon вaxida tok ortishi bilan kuchlanish kamayadigan av soha mavjud (1.1-rasm). 1.1. tiristorning s - simon vaxi. tiristor ishlaganda ikkita muvozanat holatda bo‘lishi mumkin. berk holatda tiristor katta qarshilikka ega va undan kichik tok oqadi. ochiq holatda tiristor qarshiligi kichik va undan katta tok oqadi. shundan yarimo‘tkazgich asbobning nomi (tira - eshik) qo‘yilgan. tiristorlar radiolokatsiyada, radioaloqa qurilmalarida, avtomatikada manfiy o‘tkazuvchanlikka ega yarimo‘tkazgich asbob sifatida hamda tok boshqaruvchi kalitlar, …

3 / 18

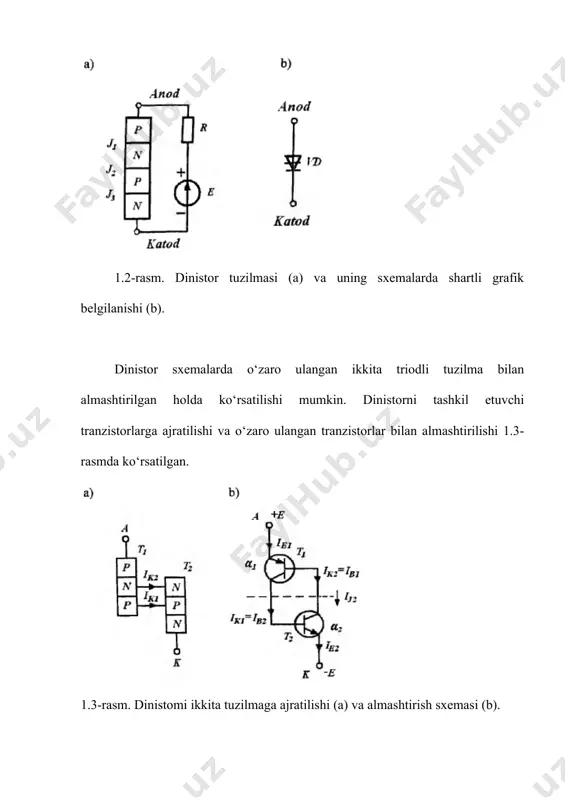

njirlarida ikki tomonlama kalit sifatida sindstor (simmetrik tiristor) ishlatiladi. simistor triak deb ham ataladi. simistor p-n-p-n-p tuzilmaga va bir yoki ikki boshqaruvchi elektrodga ega. dinistor tuzilmasi va ishlash prinsipi: uchta p-n o‘tishga ega diodga o‘xshash ikki elektrodli asbob dinistor deb ataladi. uning tuzilmasi 1.2a-rasmda, shartli belgilanishi esa 1.2b-rasmda keltirilgan. dinistoming uchta п-н o‘tishi i1, i2 va i3 deb belgilangan. 1.2-rasm. dinistor tuzilmasi (a) va uning sxemalarda shartli grafik belgilanishi (b). dinistor sxemalarda o‘zaro ulangan ikkita triodli tuzilma bilan almashtirilgan holda ko‘rsatilishi mumkin. dinistorni tashkil etuvchi tranzistorlarga ajratilishi va o‘zaro ulangan tranzistorlar bilan almashtirilishi 1.3-rasmda ko‘rsatilgan. 1.3-rasm. dinistomi ikkita tuzilmaga ajratilishi (a) va almashtirish sxemasi (b). bu ulanishda t1 tranzistorning kollektor toki t2 tranzistorning baza tokini, t2 tranzistorning kollektor toki esa t1 tranzistorning baza tokini tashkil etadi. tranzistorlaring bunday ulanishi hisobiga asbob ichida musbat ta hosil bo‘ladi. agar anodga katodga nisbatan musbat kuchlanish berilgan bo‘lsa, i1 va i3 p-n o‘tishlar to‘g‘ri …

4 / 18

kkita barqaror holatga ega: ochiq va yopiq. maksimal oqim 2 a bo'lgan uzluksiz zanjirlarda, shuningdek, maksimal oqim 10 a va kuchlanishlar 10-200 v oralig'ida bo'lishi sharti bilan impulsli rejimlarda foydalanish uchun javob beradi. ushbu element odatda funktsiyalarni bajaradi elektron kalit. uning ochiq holati yuqori o'tkazuvchanlikka, yopiq holati past o'tkazuvchanlikka mos keladi. ochiq holatdan yopiq holatga o'tish deyarli bir zumda sodir bo'ladi. dinistorda а1 yoki а2 tok uzatish koyeffitsiyentlarni oshirishning yagona usuli uning anodida kuchlanishni oshirishdan iborat. kuchlanish ortishi bilan u = uulan dan tranzistorlaming biri to‘yinish rejimiga o‘tadi. ushbu tranzistoming kollektor toki, ikkinchi tranzistoming baza zanjirida oqib uni ochadi, o‘z navbatida, birinchi tranzistoming baza tokini oshiradi. natijada tranzistorlaming kollektor toklari ular to‘yinish rejimiga o‘tmaguncha ko‘chkili ortadi. 1.4-rasm. dinistor vaxi (a) va uning impuls ulanish sxemasi (b). 1.4-rasmda uulan - dinistoming ulanish kuchlanishi, uqol - ochiq dinistordagi qoldiq kuchlanish pasayishi, iyu – yuklama toki, iuzil - dinistomi o‘chirish toki, vd1 - …

5 / 18

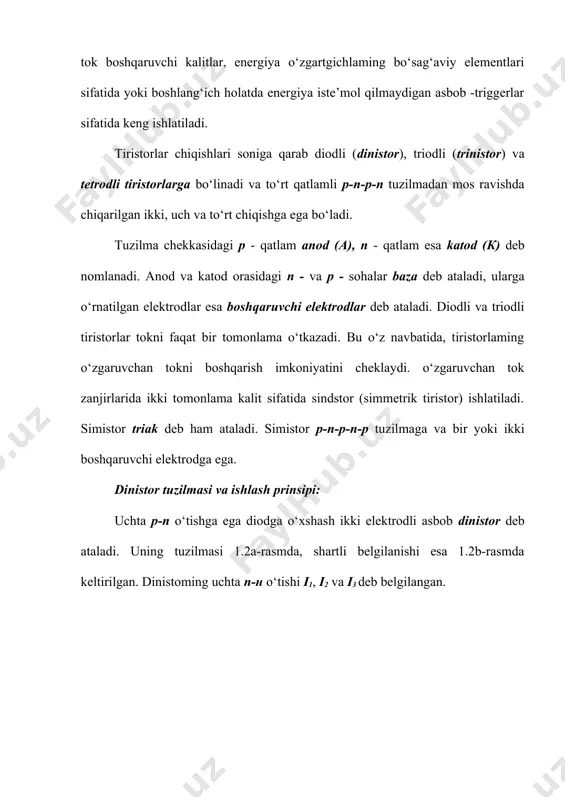

a - eshik) qo‘yilgan. tiristorlar radiolokatsiyada, radioaloqa qurilmalarida, avtomatikada manfiy o‘tkazuvchanlikka ega yarimo‘tkazgich asbob sifatida hamda tok boshqaruvchi kalitlar, energiya o‘zgartgichlarning bo‘sag‘aviy elementlari sifatida yoki boshlang‘ich holatda energiya iste’mol qilmaydigan asbob - triggerlar sifatida keng ishlatiladi. tiristorlar chiqishlari soniga qarab diodli (dinistor), triodli (trinistor) va tetrodli tiristorlarga bo‘linadi va to‘rt qatlamli p-n-p-n tuzilmadan mos ravishda chiqarilgan ikki, uch va to‘rt chiqishga ega bo‘ladi. tuzilma chekkasidagi r – qatlam anod (a), n – qatlam esa katod (k) deb nomlanadi. anod va katod orasidagi n – va r – sohalar baza deb ataladi, ularga o‘rnatilgan elektrodlar esa boshqaruvchi elektrodlar deb ataladi. diodli va triodli tiristorlar tokni faqat bir tomonlama o‘tkazadi. bu o‘z navbatida, tiristorlarning o‘zgaruvchan tokni boshqarish imkoniyatini cheklaydi. o‘zgaruvchan tok zanjirlarida ikki tomonlama kalit sifatida simistor (simmetrik tiristor) ishlatiladi. simistor triak deb ham ataladi. simistor p-n-p-n-p tuzilmaga va bir yoki ikki boshqaruvchi elektrodga ega. uchta p-n o‘tishga ega diodga o‘xshash ikki …
