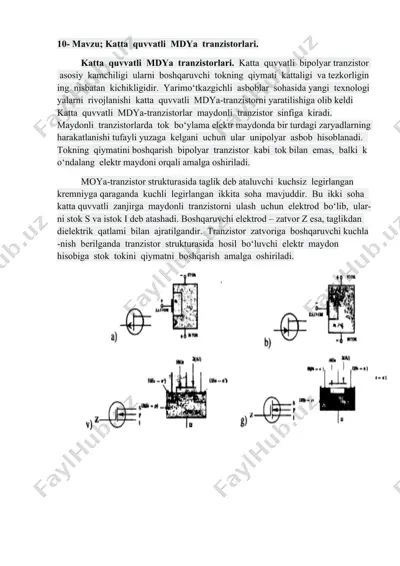

10- mavzu; katta quvvatli mdya tranzistorlari. katta quvvatli mdya tranzistorlari. katta quvvatli bipolyar tranzistor asosiy kamchiligi ularni boshqaruvchi tokning qiymati kattaligi va tezkorligining nisbatan kichikligidir. yarimo‘tkazgichli asboblar sohasida yangi texnologiyalarni rivojlanishi katta quvvatli mdya-tranzistorni yaratilishiga olib keldi katta quvvatli mdya-tranzistorlar maydonli tranzistor sinfiga kiradi. maydonli tranzistorlarda tok bo‘ylama elektr maydonda bir turdagi zaryadlarning harakatlanishi tufayli yuzaga kelgani uchun ular unipolyar asbob hisoblanadi. tokning qiymatini boshqarish bipolyar tranzistor kabi tok bilan emas, balki ko‘ndalang elektr maydoni orqali amalga oshiriladi. moya-tranzistor strukturasida taglik deb ataluvchi kuchsiz legirlangan kremniyga qaraganda kuchli legirlangan ikkita soha mavjuddir. bu ikki soha katta quvvatli zanjirga maydonli tranzistorni ulash uchun elektrod bo‘lib, ular-ni stok s va istok i deb atashadi. boshqaruvchi elektrod – zatvor z esa, taglikdan dielektrik qatlami bilan ajratilgandir. tranzistor zatvoriga boshqaruvchi kuchla-nish berilganda tranzistor strukturasida hosil bo‘luvchi elektr maydon hisobiga stok tokini qiymatni boshqarish amalga oshiriladi. yarim o‘tkazgichli tiristorlar tiristor kuchli elektron quriima bo‘iib, ba’zan …

2 / 7

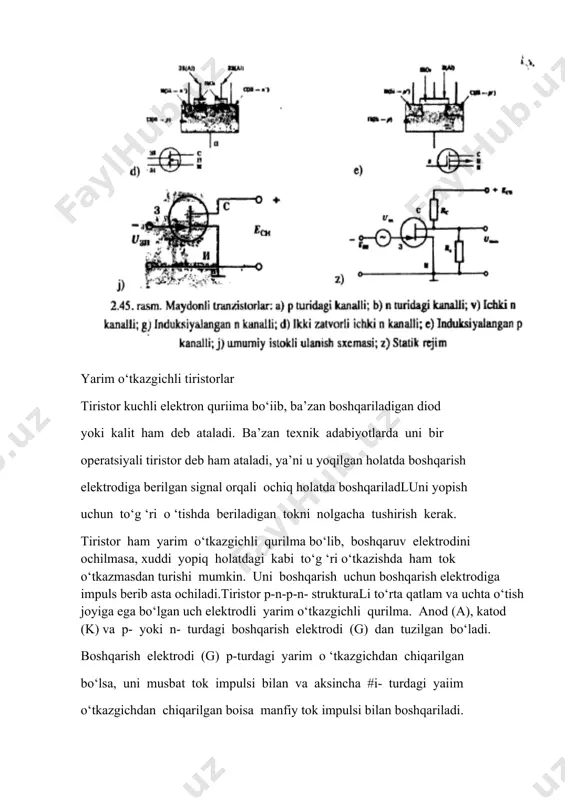

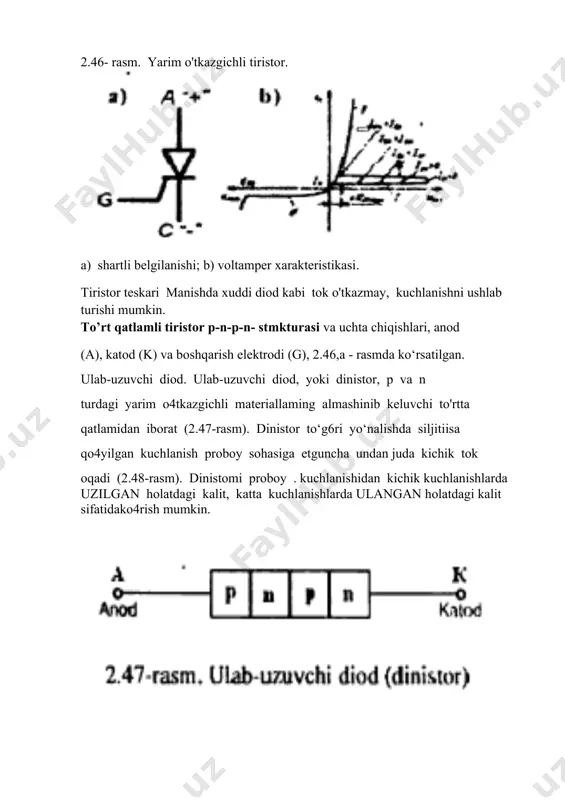

n- turdagi boshqarish elektrodi (g) dan tuzilgan bo‘ladi. boshqarish elektrodi (g) p-turdagi yarim o ‘tkazgichdan chiqarilgan bo‘lsa, uni musbat tok impulsi bilan va aksincha #i- turdagi yaiim o‘tkazgichdan chiqarilgan boisa manfiy tok impulsi bilan boshqariladi. 2.46- rasm. yarim o'tkazgichli tiristor. a) shartli belgilanishi; b) voltamper xarakteristikasi. tiristor teskari manishda xuddi diod kabi tok o'tkazmay, kuchlanishni ushlab turishi mumkin. to’rt qatlamli tiristor p-n-p-n- stmkturasi va uchta chiqishlari, anod (a), katod (k) va boshqarish elektrodi (g), 2.46,a - rasmda ko‘rsatilgan. ulab-uzuvchi diod. ulab-uzuvchi diod, yoki dinistor, p va n turdagi yarim o4tkazgichli materiallaming almashinib keluvchi to'rtta qatlamidan iborat (2.47-rasm). dinistor to‘g6ri yo‘nalishda siljitiisa qo4yilgan kuchlanish proboy sohasiga etguncha undan juda kichik tok oqadi (2.48-rasm). dinistomi proboy . kuchlanishidan kichik kuchlanishlarda uzilgan holatdagi kalit, katta kuchlanishlarda ulangan holatdagi kalit sifatidako4rish mumkin. bir amalli triod tiristor (scr). boshqariluvchi to4g4rilagich, yoki bir amalli triod tiristor ham to4rt qadamli p-n-p-n tuzilishga ega. ulab- uzuvchi dioddan farqli …

3 / 7

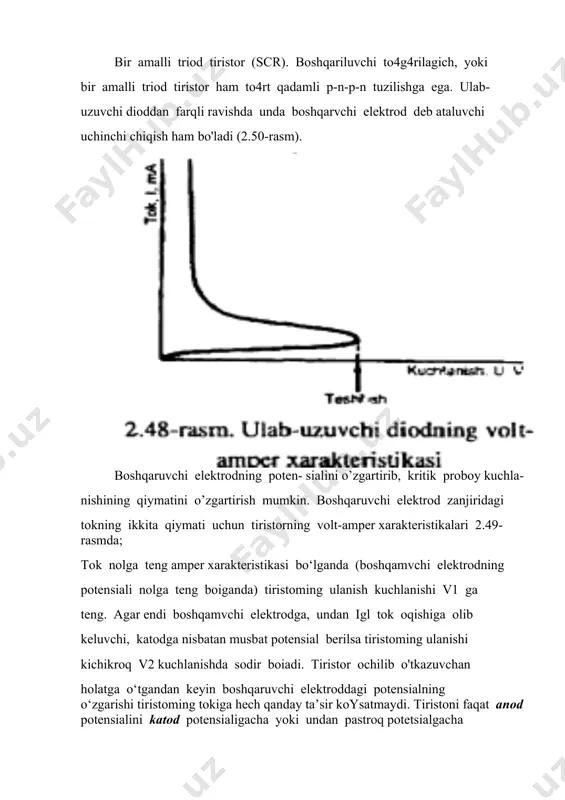

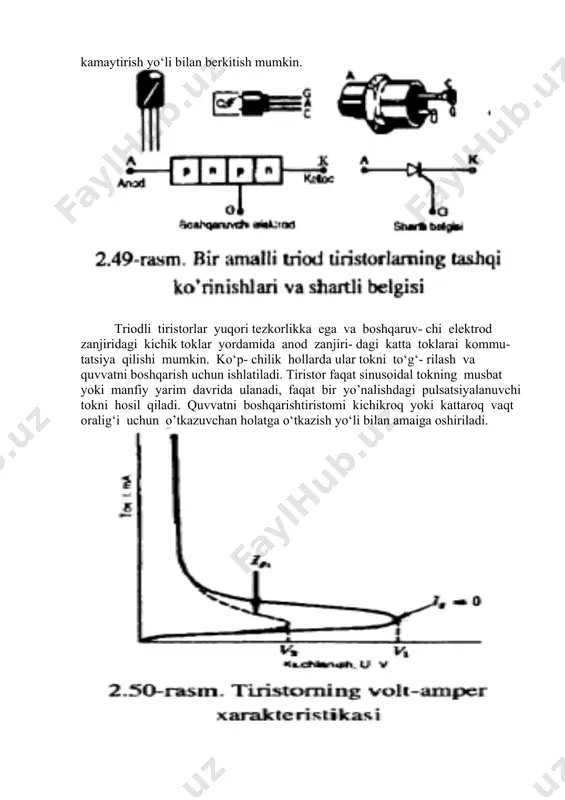

$koysatmaydi. tiristoni faqat anod potensialini katod potensialigacha yoki undan pastroq potetsialgacha kamaytirish yo‘li bilan berkitish mumkin. triodli tiristorlar yuqori tezkorlikka ega va boshqaruv- chi elektrod zanjiridagi kichik toklar yordamida anod zanjiri- dagi katta toklarai kommu- tatsiya qilishi mumkin. ko‘p- chilik hollarda ular tokni to‘g‘- rilash va quvvatni boshqarish uchun ishlatiladi. tiristor faqat sinusoidal tokning musbat yoki manfiy yarim davrida ulanadi, faqat bir yo’nalishdagi pulsatsiyalanuvchi tokni hosil qiladi. quvvatni boshqarishtiristomi kichikroq yoki kattaroq vaqt oralig‘i uchun o’tkazuvchan holatga o‘tkazish yo‘li bilan amaiga oshiriladi. musbat impulslar ketma-ketligi yordamida tiristorai boshqarish sxemasi 2.51-rasmda ko‘rsatilgan. tiristor har bir impulsning musbat frontida ulanadi vakirish kuchlanishi nolga teng bo‘lguncha ulangan holatda qoladi. chiqish signalining shakli kirish signali musbat yarim davrlarining tiristor ochiq bo‘ladigan vaqt oraliqlariga mos keluvchi qismining shaklini yo’qotadi. ctzgaruvchan rezistor r\ yordamida tiristorning ulanish momentini boshqarish sxemasi 2.52, 6-rasmda keltirilgan. 0 ‘zgaruvchan resistor boshlanishida ulanadi (2.52, a-rasm).qarshilik orttirib borilsa boshqaruvchi elektroddagi signalning amplitudasi kamayib …$

4 / 7

ni kirish signali musbat yarim davrining ikkinchi yarmida ham o‘tkazuvchan holatga o‘tkazish mumkin.qarshiligining minimal qiymatida tiristor kirish signali yarim davrining o’zini o’zi mustaxkamalash savollari; 1.tranzistor nima? 2. katta quvvatli tranzistorlar? 3. to’rt qatlamli struktura asosidagi yarim o’tkazgichli asboblar. image6.png image7.png image8.png image1.png image2.png image3.png image4.png image5.png
