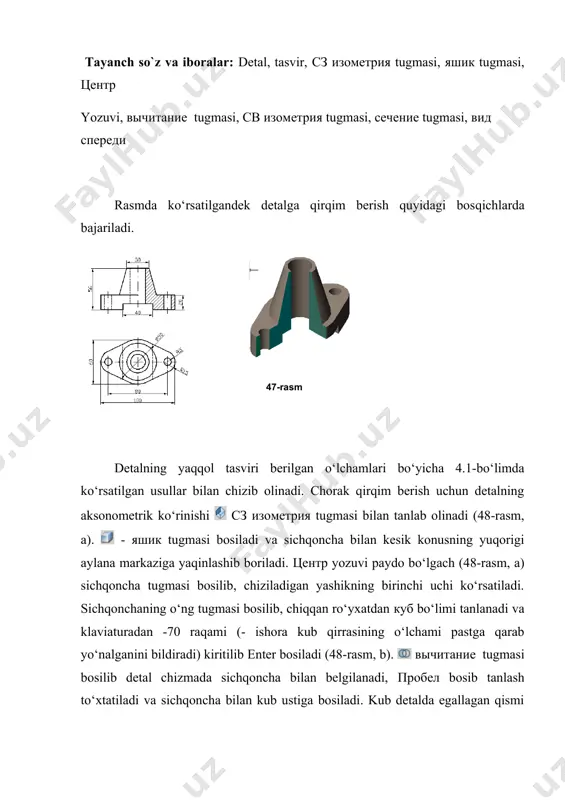

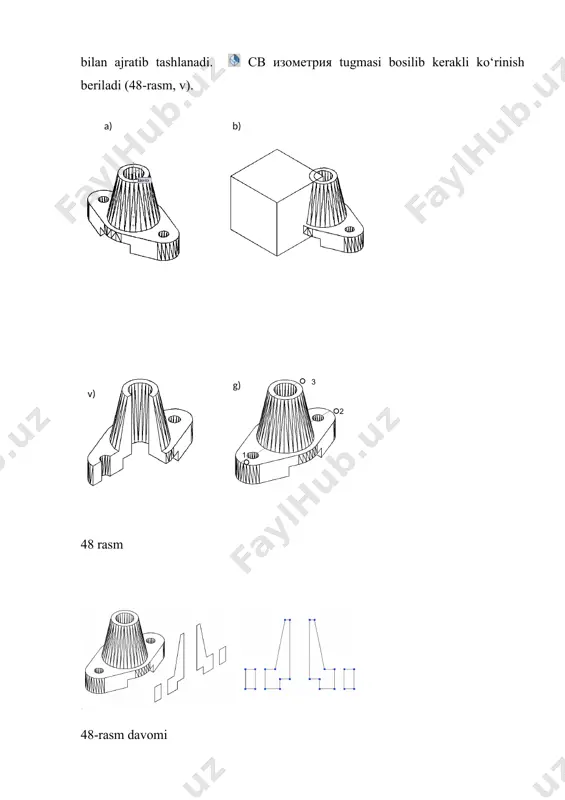

1404122170_50729.doc detallarga qirqim berish. yaqqol tasviri bo‘yicha uch ko‘rinishini yasash reja: 1. detallarga qirqim berish. 2. yaqqol tasviri bo‘yicha uch ko‘rinishini yasash tayanch so`z va iboralar: detal, tasvir, сз изометрия tugmasi, яшик tugmasi, центр yozuvi, вычитание tugmasi, св изометрия tugmasi, сечение tugmasi, вид спереди rasmda ko‘rsatilgandek detalga qirqim berish quyidagi bosqichlarda bajariladi. detalning yaqqol tasviri berilgan o‘lchamlari bo‘yicha 4.1-bo‘limda ko‘rsatilgan usullar bilan chizib olinadi. chorak qirqim berish uchun detalning aksonometrik ko‘rinishi сз изометрия tugmasi bilan tanlab olinadi (48-rasm, a). - яшик tugmasi bosiladi va sichqoncha bilan kesik konusning yuqorigi aylana markaziga yaqinlashib boriladi. центр yozuvi paydo bo‘lgach (48-rasm, a) sichqoncha tugmasi bosilib, chiziladigan yashikning birinchi uchi ko‘rsatiladi. sichqonchaning o‘ng tugmasi bosilib, chiqqan ro‘yxatdan куб bo‘limi tanlanadi va klaviaturadan -70 raqami (- ishora kub qirrasining o‘lchami pastga qarab yo‘nalganini bildiradi) kiritilib enter bosiladi (48-rasm, b). вычитание tugmasi bosilib detal chizmada sichqoncha bilan belgilanadi, пробел bosib tanlash to‘xtatiladi va sichqoncha bilan kub …

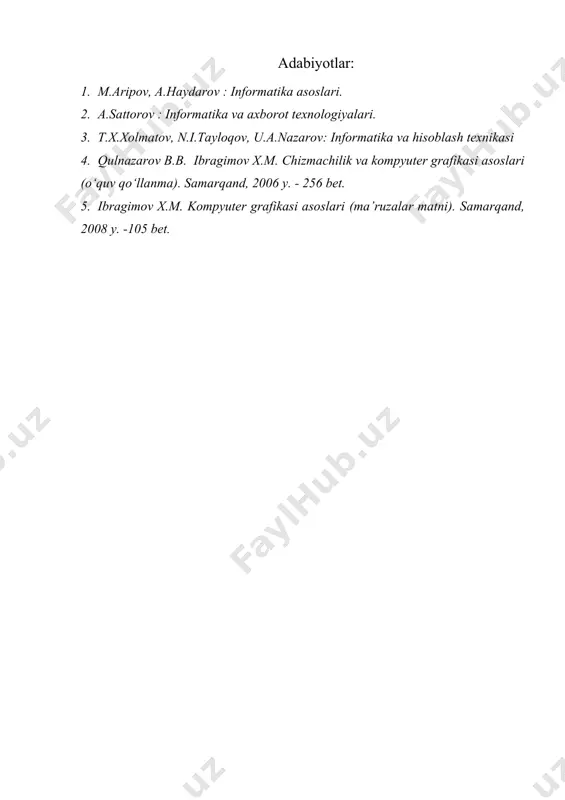

. chizmachilik va kompyuter grafikasi asoslari (o‘quv qo‘llanma). samarqand, 2006 y. - 256 bet. 5. ibragimov x.m. kompyuter grafikasi asoslari (ma’ruzalar matni). samarqand, 2008 y. -105 bet. 47-rasm b) а) g) v) 1 2 3

detallarga qirqim berish. yaqqol tasviri bo‘yicha uch ko‘rinishini yasash - Page 3

detallarga qirqim berish. yaqqol tasviri bo‘yicha uch ko‘rinishini yasash - Page 4

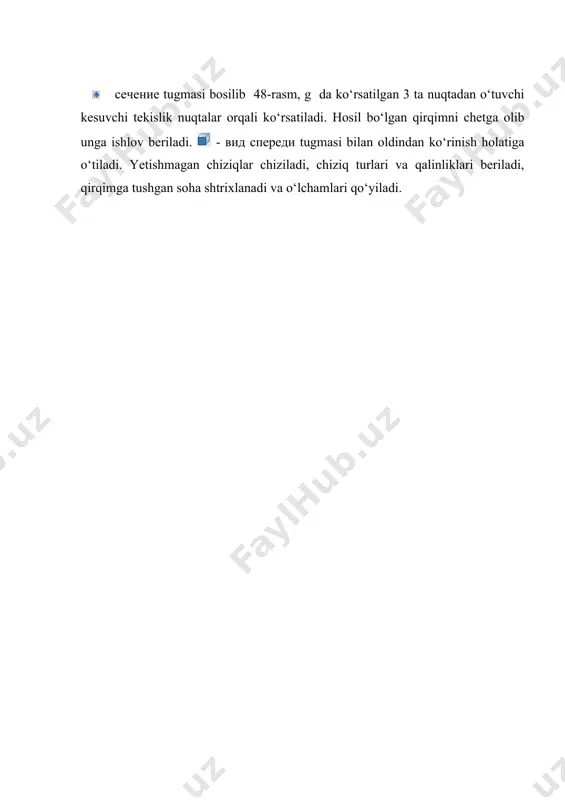

detallarga qirqim berish. yaqqol tasviri bo‘yicha uch ko‘rinishini yasash - Page 5
