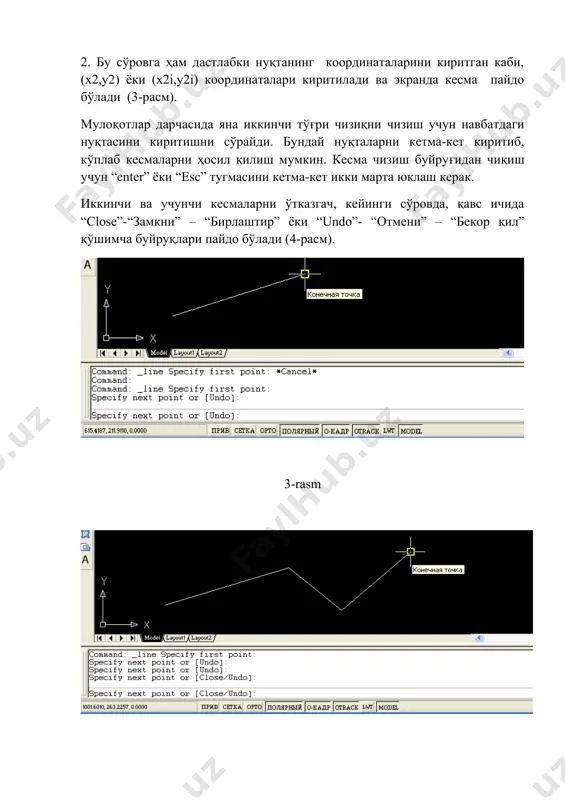

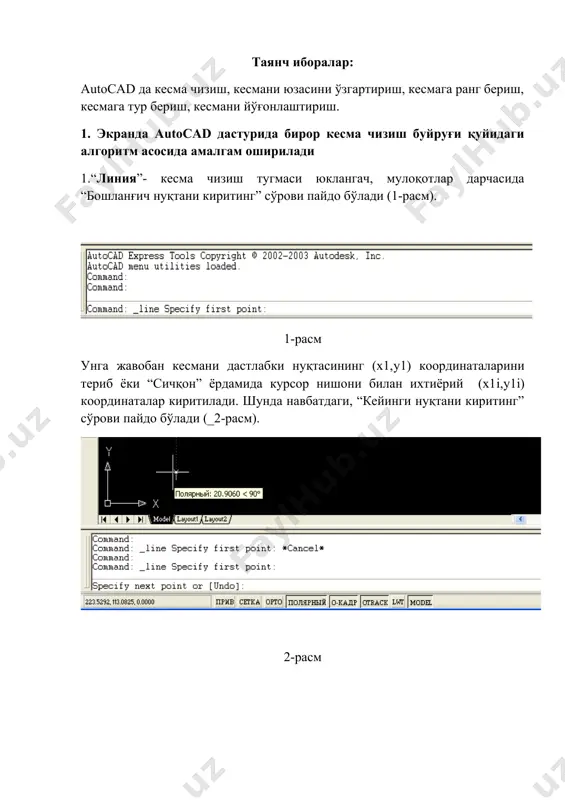

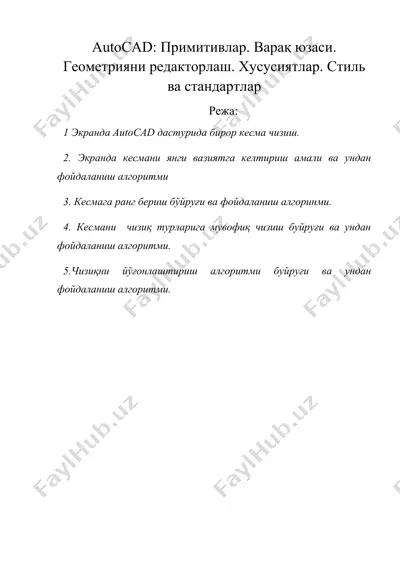

1404119006_50625.doc autocad: примитивлар. варақ юзаси. геометрияни редакторлаш. хусусиятлар. стиль ва стандартлар режа: 1 экранда autocad дастурида бирор кесма чизиш. 2. экранда кесмани янги вазиятга келтириш амали ва ундан фойдаланиш алгоритми 3. кесмага ранг бериш бўйруғи ва фойдаланиш алгоринми. 4. кесмани чизиқ турларига мувофиқ чизиш буйруғи ва ундан фойдаланиш алгоритми. 5.чизиқни йўғонлаштириш алгоритми буйруғи ва ундан фойдаланиш алгоритми. таянч иборалар: autocаd да кесма чизиш, кесмани юзасини ўзгартириш, кесмага ранг бериш, кесмага тур бериш, кесмани йўғонлаштириш. 1. экранда аutocаd дастурида бирор кесма чизиш буйруғи қуйидаги алгоритм асосида амалгам оширилади 1.“линия”- кесма чизиш тугмаси юклангач, мулоқотлар дарчасида “бошланғич нуқтани киритинг” сўрови пайдо бўлади (1-расм). 1-расм унга жавобан кесмани дастлабки нуқтасининг (х1,y1) координаталарини териб ёки “сичқон” ёрдамида курсор нишони билан ихтиёрий (х1i,y1i) координаталар киритилади. шунда навбатдаги, “кейинги нуқтани киритинг” сўрови пайдо бўлади (_2-расм). 2-расм 2. бу сўровга ҳам дастлабки нуқтанинг координаталарини киритган каби, (х2,y2) ёки (х2i,y2i) координаталари киритилади ва экранда кесма пайдо бўлади (3-расм). …

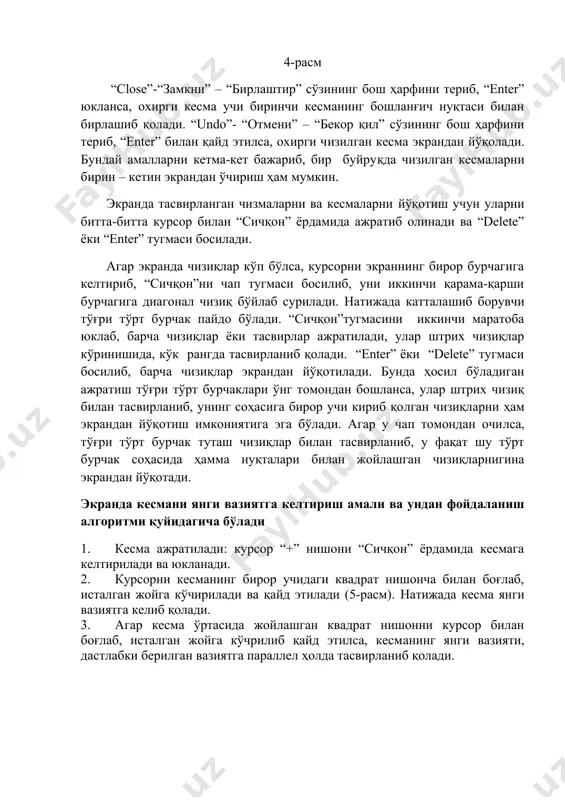

изилган кесмаларни бирин – кетин экрандан ўчириш ҳам мумкин. экранда тасвирланган чизмаларни ва кесмаларни йўқотиш учун уларни битта-битта курсор билан “сичқон” ёрдамида ажратиб олинади ва “delete” ёки “enter” тугмаси босилади. агар экранда чизиқлар кўп бўлса, курсорни экраннинг бирор бурчагига келтириб, “сичқон”ни чап тугмаси босилиб, уни иккинчи қарама-қарши бурчагига диaгoнал чизиқ бўйлаб сурилади. натижада катталашиб борувчи тўғри тўрт бурчак пайдо бўлади. “сичқон”тугмасини иккинчи маратоба юклаб, барча чизиқлар ёки тасвирлар ажратилади, улар штрих чизиқлар кўринишида, кўк рангда тасвирланиб қолади. “enter” ёки “delete” тугмаси босилиб, барча чизиқлар экрандан йўқотилади. бунда ҳосил бўладиган ажратиш тўғри тўрт бурчаклари ўнг томондан бошланса, улар штрих чизиқ билан тасвирланиб, унинг соҳасига бирор учи кириб қолган чизиқларни ҳам экрандан йўқотиш имкониятига эга бўлади. агар у чап томондан очилса, тўғри тўрт бурчак туташ чизиқлар билан тасвирланиб, у фақат шу тўрт бурчак соҳасида ҳамма нуқталари билан жойлашган чизиқларнигина экрандан йўқотади. экранда кесмани янги вазиятга келтириш амали ва ундан фойдаланиш алгоритми қуйидагича …

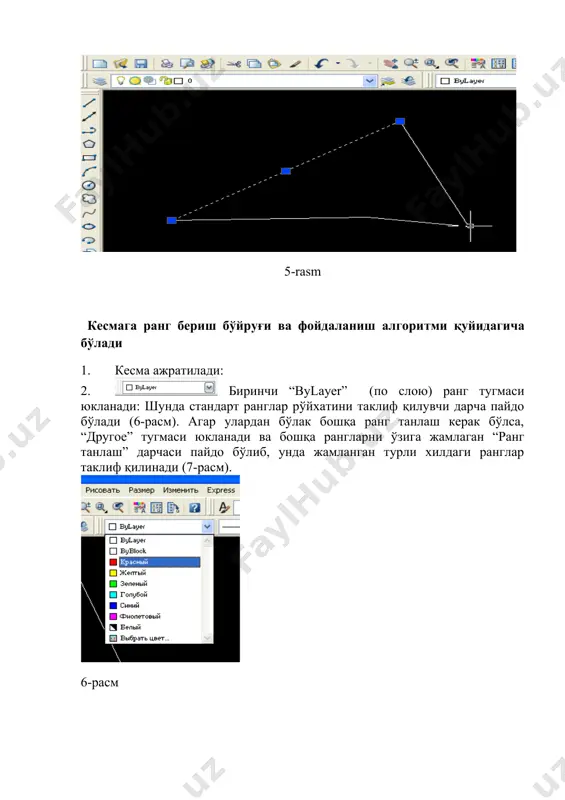

хилдаги ранглар таклиф қилинади (7-расм). 6-расм 7-расм бу дарчадан танланган рангни курсор ёрдамида юкланади ва кетма-кет иккита “ок” тугмаси юкланиб, уни стандарт ранглар рўйхатига ўтказилади. шунда “bylаyer”ўрнида янги ранг номерини ёзуви пайдо бўлади. сўнгра “esc” тугмасини икки марта кетма-кет юкланса, кесма чизиғи янги рангда тасвирланиб қолади. агар ранг тугмасидаги ёзув янги ранг ёзуви билан қолдирилcа, кейинги чизиладиган кесмалар ва чизиқлар танланган рангда чизилади. бу рангдан чиқиш учун у юкланади ва ранглар рўйхатидан “bylаyer” тугмаси юкланади. кесмани чизиқ турларига мувофиқ чизиш буйруғи ва ундан фойдаланиш алгоритми. 1. иккинчи “bylаyer” (типы линии) чизиқ турлари тугмаси юкланади. бу буйруқдаги чизиқ турларини рўйхати таклиф этилади (8-расм). агар чизиқларнинг бошқа турлари керак бўлса, рўхатнинг энг пастида жойлашган “другое” тугмаси юкланади. 8-расм шунда экранда “чизиқ турини менеджери”нинг дарчаси пайдо бўлади. ундаги юқори ўнг томонда жойлашган “загрузить” қўшимча буйруғи юкланади. натижада дарча ўртасида компьютерга киритилган чизиқ турларининг номи ва тасвири таклиф этилади (9-расм). 9-расм 2. ундан исталган …

и учинчи “bylаyer”сўзи ўрнида ёзилган бўлса кейинги, чизиладиган чизиқлар йўғонлиги танлаб олинган йўғонликда чизилади. бу йўғонликдан чиқиш учун танлаб олинган йўғонлик юкланади ва рўйхатдан “bylаyer” сўзи юкланади. натижада экрандаги чизиқлар компьютерда ўрнатилган стандарт йўғонликга ўтиб қолади.
