autocad dasturi haqida, dasturning interfeys (muloqot oyna)lari haqida umumiy ma’lumotlar

DOC 331,5 KB Bepul yuklash

Sahifa ko'rinishi (5 sahifa)

Pastga aylantiring 👇

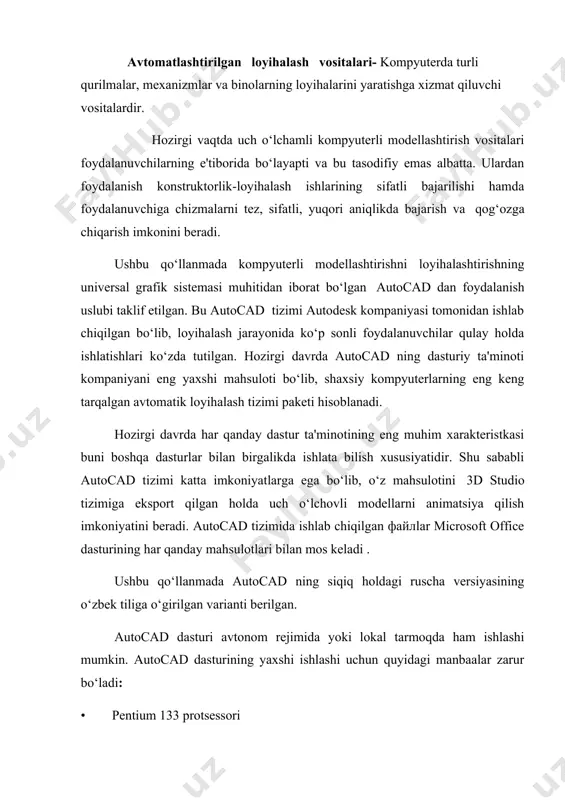

1404119125_50627.doc autocad dasturi haqida, dasturning interfeys (muloqot oyna)lari haqida umumiy ma’lumotlar reja: 1.autocad dasturi haqida 2.dasturning muloqot oynalari avtomatlashtirilgan loyihalash vositalari- kompyuterda turli qurilmalar, mexanizmlar va binolarning loyihalarini yaratishga xizmat qiluvchi vositalardir. hozirgi vaqtda uch o‘lchamli kompyuterli modellashtirish vositalari foydalanuvchilarning e'tiborida bo‘layapti va bu tasodifiy emas albatta. ulardan foydalanish konstruktorlik-loyihalash ishlarining sifatli bajarilishi hamda foydalanuvchiga chizmalarni tez, sifatli, yuqori aniqlikda bajarish va qog‘ozga chiqarish imkonini beradi. ushbu qo‘llanmada kompyuterli modellashtirishni loyihalashtirishning universal grafik sistemasi muhitidan iborat bo‘lgan autocad dan foydalanish uslubi taklif etilgan. bu autocad tizimi autodesk kompaniyasi tomonidan ishlab chiqilgan bo‘lib, loyihalash jarayonida ko‘p sonli foydalanuvchilar qulay holda ishlatishlari ko‘zda tutilgan. hozirgi davrda autocad ning dasturiy ta'minoti kompaniyani eng yaxshi mahsuloti bo‘lib, shaxsiy kompyuterlarning eng keng tarqalgan avtomatik loyihalash tizimi paketi hisoblanadi. hozirgi davrda har qanday dastur ta'minotining eng muhim xarakteristkasi buni boshqa dasturlar bilan birgalikda ishlata bilish xususiyatidir. shu sababli autocad tizimi katta imkoniyatlarga ega bo‘lib, o‘z mahsulotini …

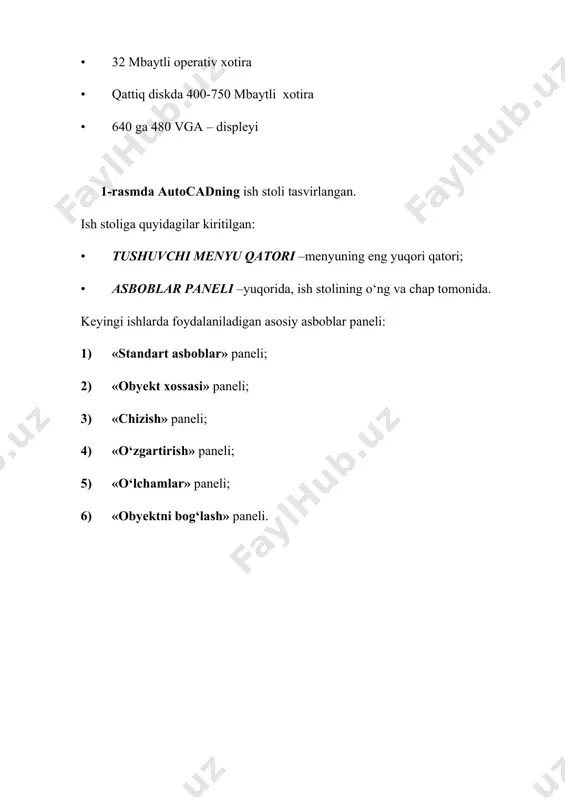

autocadning ish stoli tasvirlangan. ish stoliga quyidagilar kiritilgan: • tushuvchi menyu qatori –menyuning eng yuqori qatori; • asboblar paneli –yuqorida, ish stolining o‘ng va chap tomonida. keyingi ishlarda foydalaniladigan asosiy asboblar paneli: 1) «standart asboblar» paneli; 2) «obyekt xossasi» paneli; 3) «chizish» paneli; 4) «o‘zgartirish» paneli; 5) «o‘lchamlar» paneli; 6) «obyektni bog‘lash» paneli. asboblar panelini sozlash algoritmi 1) sichqon klavishi o‘ng tomonini asboblar panelining ixtiyoriy birortasini ko‘rsatib, bosamiz. 2) ochilgan ro‘yxatdan kerakli asboblar panelini belgilaymiz. • grafik maydon (model maydoni) –ish stolining o‘rta maydonini egallagan bo‘lib, modellar chizmasini yaratish uc hun mo‘ljallangan. model maydoni parametrlarini qo‘llovchi o‘ziga mos qulay ravishda o‘zgartirishi mumkin. model maydonini sozlash algoritmi 1) sichqon klavishining o‘ng tomonini grafik maydonning ixtiyoriy joyiga bosamiz, опции punktini belgilaymiz. 2) ochilgan «parametrlar» dialog oynasida quyidagi sozlashlarni amalga oshirish mumkin. a) oyna elementlari ish stoli ko‘rinishini sozlash, ya'ni; 1) rang tugmachasi yordamida model maydoni rangini tanlash mumkin; 2) dialog oynasiga chaqiriladigan …

ni muloqot oynasining yuqori qismiga olib borib, uni siqib (cho‘zib) yoki past (baland) ga surib amalga oshiriladi. • qator holati (boshqarish tugmasi) –chizmachilik rejimlari, ya'ni qo‘shish/o‘chirishni o‘z ichiga oladi va ish stolining eng pastki qismida joylashgan. o‘z ichiga quyidagi elementlar (tugmalar)ni olgan: a) qadam (шаг) (snap) –sichqonning ma'lum qadam bilan harakatini ta'minlaydi. sozlash bajariladi: asboblar/chizmachilik parametrlari qo‘shimcha “bog‘lash va setka”. qadam rejimini qo‘shish (o‘chirish) f9 funktsional klavishi orqali yoki shag (qadam) knopkasini sichqon bilan bosish orqali amalga oshiriladi. b) to‘r (grid) - rasmni aniq chiqarish, va ishni yengillashtirgan holda, ortogonal setkasining bog‘larini ekranda olish imkoniyatini beradi. sozlash bajariladi: asboblar chizmachilik parametrlari qo‘shimcha “bog‘lash va to‘r”. setka rejimini qo‘shish (o‘chirish) f7 funksional klavishi yoki sichqon bilan setka tugmasini bosib amalga oshiriladi. v) orto (ortho) – chiziq chizish ortogonal rejimini qo‘shadi (o‘chiradi). g) polyаr (polar) –chizishning polyar rejimini qo‘shadi (o‘chiradi), ya'ni dastur avtomatik ravishda trassirovkali turlar holida obyektlar chizmasi yo‘nalishni va burchagini …

da vektor trassirovkasi hosil bo‘ladi. sozlash bajariladi: asboblar/chizmachilik parametrlari qo‘shimcha “bog‘lash va setka”. след rejimini qo‘shish (o‘chirish) f11 funksional klavishsi yoki след tugmani sichqon bilan bosish orqali bajariladi. . j) veslin –obyektlar chiziqlari qalinligini aks ettirishni qo‘shadi (o‘chiradi). z) model –model maydonidan varaq maydoniga o‘tish imkonini beradi. izoh. aniq asboblarning vazifasi keng holda quyida keltiriladi. adabiyotlar: 1. m.aripov, a.haydarov : informatika asoslari. 2. a.sattorov : informatika va axborot texnologiyalari. 3. t.x.xolmatov, n.i.tayloqov, u.a.nazarov: informatika va hisoblash texnikasi 4. qulnazarov b.b. ibragimov x.m. chizmachilik va kompyuter grafikasi asoslari (o‘quv qo‘llanma). samarqand, 2006 y. - 256 bet. 5. ibragimov x.m. kompyuter grafikasi asoslari (ma’ruzalar matni). samarqand, 2008 y. -105 bet. asboblar paneli tushuvchi menyu qatori model maydoni dialog oyna autocadning ish stoli boshqarish tugmachalari
