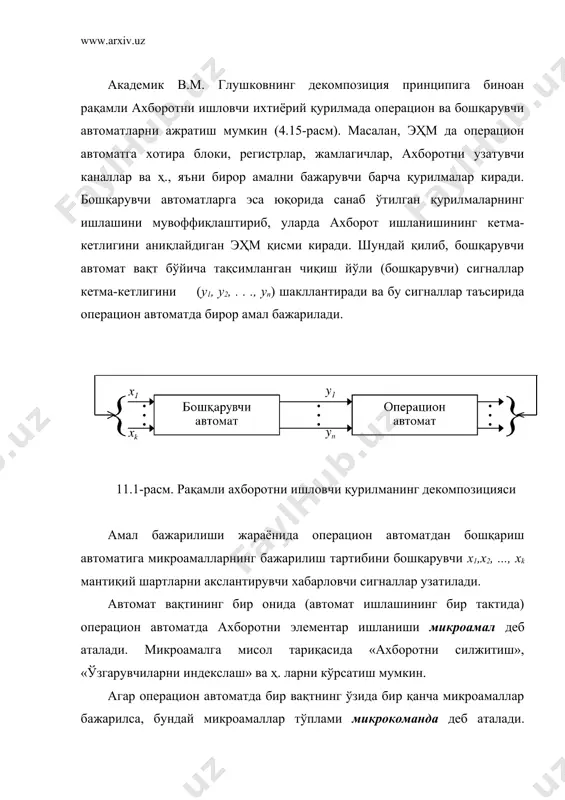

1352364618_32387.doc микродастурли автоматлар www.arxiv.uz mикродастурли автоматлар. xотирада сақланувчи мантиқли ва схемали мантиқли автоматлар режа: 1. рақамли қурилмаларнинг декопозицияси. 2. бўлиш амалини микродастури. 3. алгоритмларнинг граф-схемасини (агс) тузиш 4. мазмунли ва функционал агслар. 5. бошқариш автоматлари мантиқини қуришнинг иккита асосий усули: хотирада сақланувчи мантиқли ва схемали мантиқли автоматлар. академик в.м. глушковнинг декомпозиция принципига биноан рақамли ахборотни ишловчи ихтиёрий қурилмада операцион ва бошқарувчи автоматларни ажратиш мумкин (4.15-расм). масалан, эҳм да операцион автоматга хотира блоки, регистрлар, жамлагичлар, ахборотни узатувчи каналлар ва ҳ., яъни бирор амални бажарувчи барча қурилмалар киради. бошқарувчи автоматларга эса юқорида санаб ўтилган қурилмаларнинг ишлашини мувоффиқлаштириб, уларда ахборот ишланишининг кетма-кетлигини аниқлайдиган эҳм қисми киради. шундай қилиб, бошқарувчи автомат вақт бўйича тақсимланган чиқиш йўли (бошқарувчи) сигналлар кетма-кетлигини (y1, y2, . . ., yn) шакллантиради ва бу сигналлар таъсирида операцион автоматда бирор амал бажарилади. 11.1-расм. рақамли ахборотни ишловчи қурилманинг декомпозицияси амал бажарилиши жараёнида операцион автоматдан бошқариш автоматига микроамалларнинг бажарилиш тартибини бошқарувчи х1,х2, ..., …

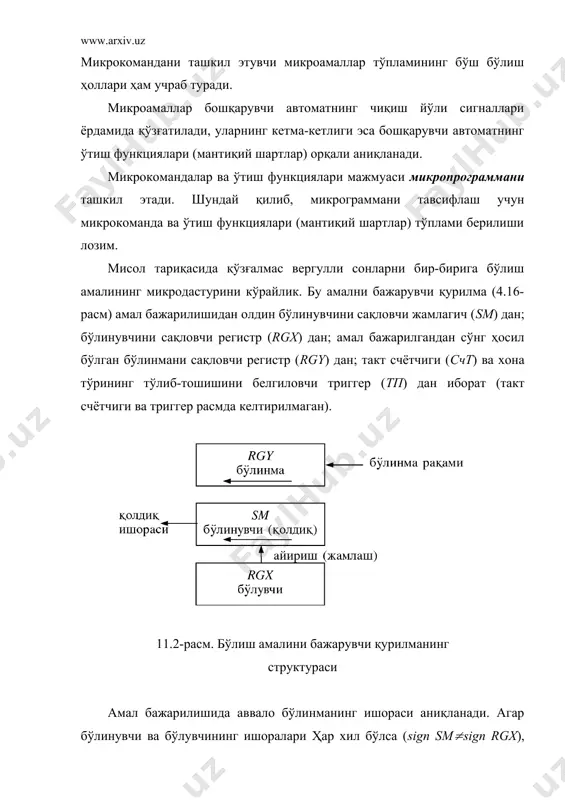

лари (мантиқий шартлар) орқали аниқланади. микрокомандалар ва ўтиш функциялари мажмуаси микропрограммани ташкил этади. шундай қилиб, микрограммани тавсифлаш учун микрокоманда ва ўтиш функциялари (мантиқий шартлар) тўплами берилиши лозим. мисол тариқасида қўзғалмас вергулли сонларни бир-бирига бўлиш амалининг микродастурини кўрайлик. бу амални бажарувчи қурилма (4.16-расм) амал бажарилишидан олдин бўлинувчини сақловчи жамлагич (sm) дан; бўлинувчини сақловчи регистр (rgx) дан; амал бажарилгандан сўнг ҳосил бўлган бўлинмани сақловчи регистр (rgy) дан; такт счётчиги (cчt) ва хона тўрининг тўлиб-тошишини белгиловчи триггер (тп) дан иборат (такт счётчиги ва триггер расмда келтирилмаган). 11.2-расм. бўлиш амалини бажарувчи қурилманинг структураси амал бажарилишида аввало бўлинманинг ишораси аниқланади. агар бўлинувчи ва бўлувчининг ишоралари ҳар хил бўлса (sign sm(sign rgx), бўлинманинг ишора хонасида «1» ҳолат ўрнатилади (sign rgx:=1) ва демак, бўлинма манфий сон. агар ишоралар бир хил бўлса, амалнинг бу босқичи бажарилмайди ва rgy, cчt да ҳамда sm ва rgx нинг ишора хоналарида «0» ҳолат ўрнатилади. агар sm нинг ишора хонасида «0» ёзилган бўлса, …

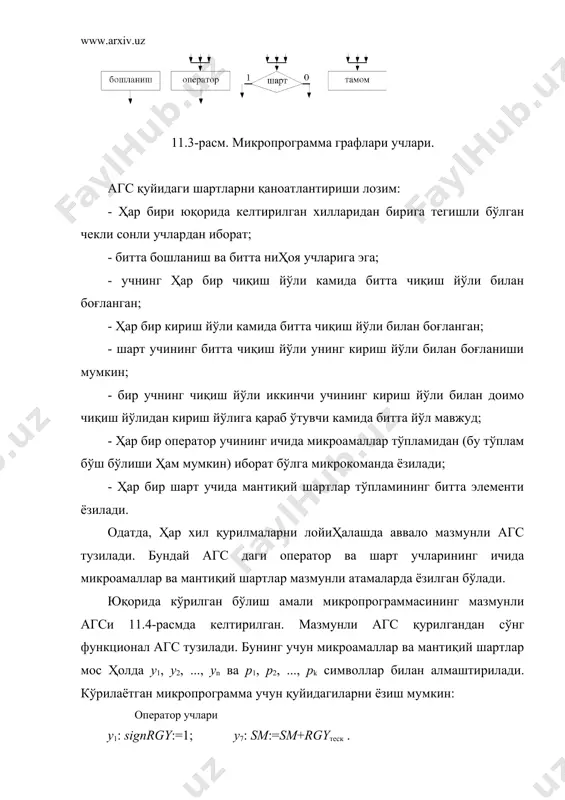

г n-хонасида «1» ҳолати ўрнатилади (rgy[n]:=1), n тактдан сўнг (cчt=n) бўлиш амали тугалланади. микропрограммаларни тавсифлашда алгоритмларнинг граф-схемаси, мантиқий схемаси ва матрица схемаси тиллари ишлатилади. алгоритмларнинг граф-схемаси (агс) - микропрограммани ташкил қилувчи микроамалларнинг бажарилиши тартибини белгиловчи учлар ва улар орасидаги боғланишлардир. учлар тўрт хилга бўлинади: бошланиш учи, оператор учи, шарт учи, тамом (ниҳоя) учи. микропрограмма графлари учлари 4.17-расмдагидек шартли белгиланади. оператор, шарт ва ниҳоя учлари камида биттадан кириш йўлига эга, бошланиш учи эса кириш йўлига эга эмас. бошланиш ва оператор учлари биттадан, шарт учлари иккитадан чиқиш йўлига эга, ниҳоя учи эса чиқиш йўлига эга эмас. 11.3-расм. микропрограмма графлари учлари. агс қуйидаги шартларни қаноатлантириши лозим: - ҳар бири юқорида келтирилган хилларидан бирига тегишли бўлган чекли сонли учлардан иборат; - битта бошланиш ва битта ниҳоя учларига эга; - учнинг ҳар бир чиқиш йўли камида битта чиқиш йўли билан боғланган; - ҳар бир кириш йўли камида битта чиқиш йўли билан боғланган; - шарт учининг …

арни ёзиш мумкин: оператор учлари y1: signrgy:=1; y2: rgy:=0; y3: c÷t:=0; y4: signsm:=0; y5: signrgy:=0; y6: sm:=sm+rgx; y7: sm:=sm+rgyтеск . y8: rgy[n]:=1; y9: счт:= счт +1; y10: sm:=l1(sm); y11: rgy:=l1(rgy); y12: тп:=1; шарт учлари p1=(signsm=signrgy); p2=(signsm=1); p3=(cчт=0); p4=( cчт=n); 11.4-расм. бўлиш амали микропрограммасининг мазмунли агси. бўлиш амали микропрограммасининг функционал агси11.5-расмда келтирилган. 11.5-расм. бўлиш амали микропрограммасининг функционал агси. микродастурнинг функционал агси автоматларни синтезлашда кенг қўлланилади. бошқариш автоматлари мантиқини қуришнинг иккита асосий усули мавжуд: 1) қатъий мантиқли бошқариш автомати (схемали мантиқли бошқариш автомати). бунда ҳар бир амал учун комбинацион схемалар тўплами қурилади ва бу схемалар керакли тактларда мос бошқариш сигналларини қўзғатади. бошқача айтганда, чекли автомат қуриилиб ҳолатларнинг керакли тўплами хотира элементларида, ўтиш ва чиқиш йўли функциялари эса комбинацион схемалар ёрдамида амалга оширилади; 2) хотирада сақланувчи мантиқли бошқариш автомати. бунда бажариладиган ҳар бир амалга хотирада сақланувчи сўз-микрокомандалар мажмуи мос келади ва ҳар бир микрокоманда битта машина тактида бажариладиган микроамаллар тўғрисидаги ҳамда хотирадан қандай …

. 2. савельев а.я. основы информатики. учеб. для вузов. –м изд-во мгтуим. н.э баумана, 2001, 310 – 326 б. 3. лысиков б.г арифметические и логические основы цифровых автоматовх [учебник для вузов по спец. "электронные вычислительные машины"]. минск: выша школа, 1980, 315 – 328 б. 4. www.ziyonet.uz
