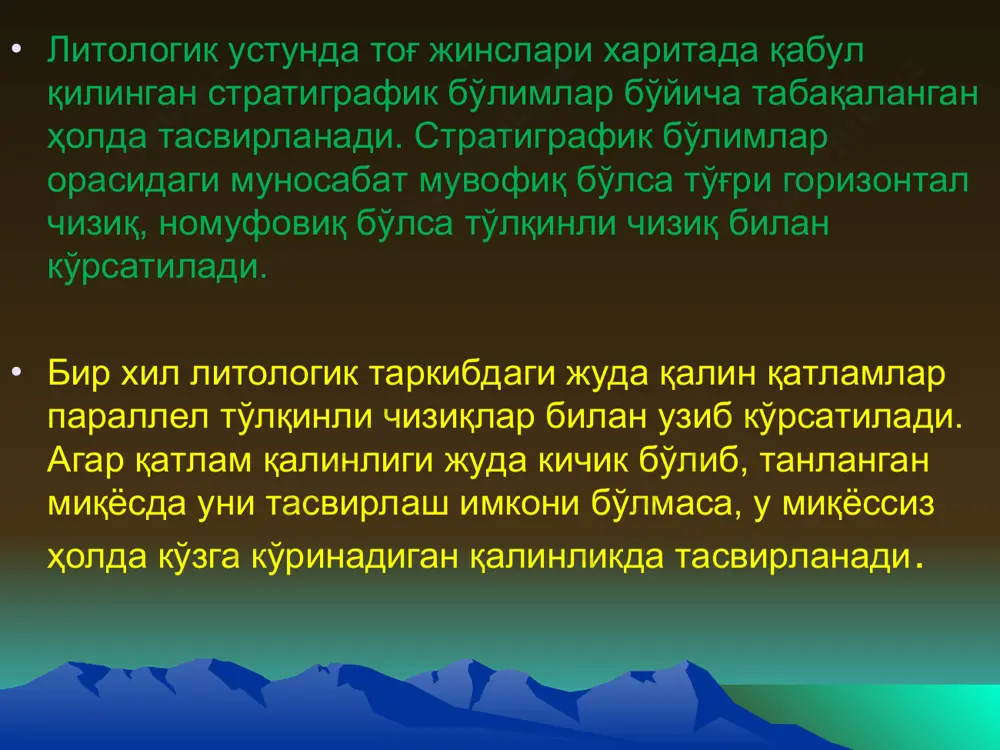

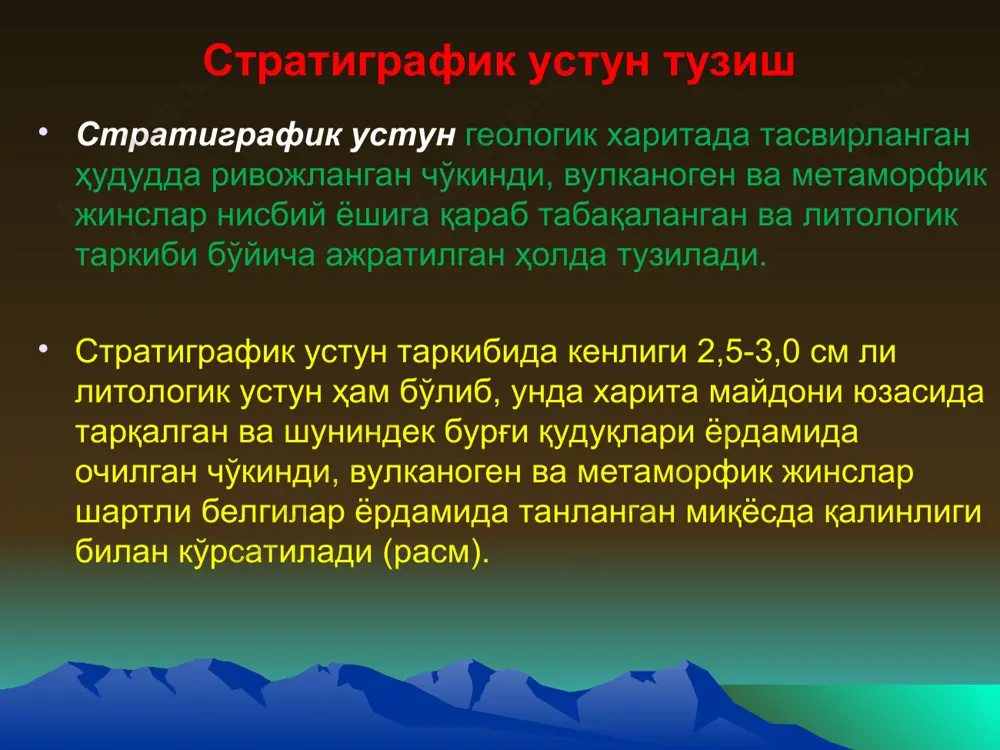

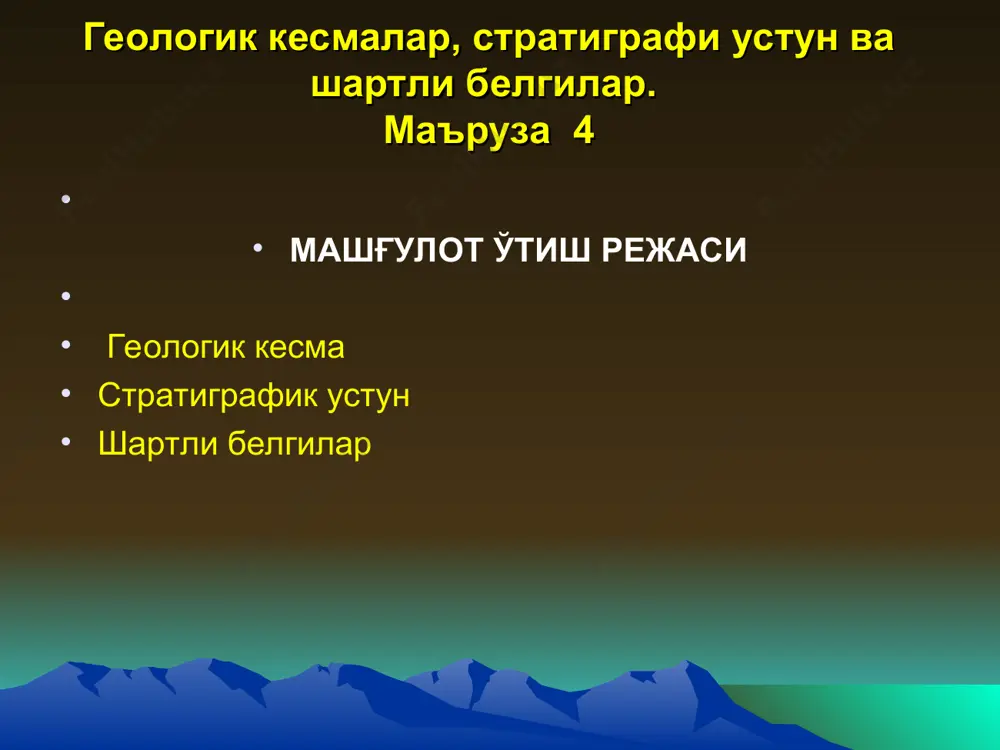

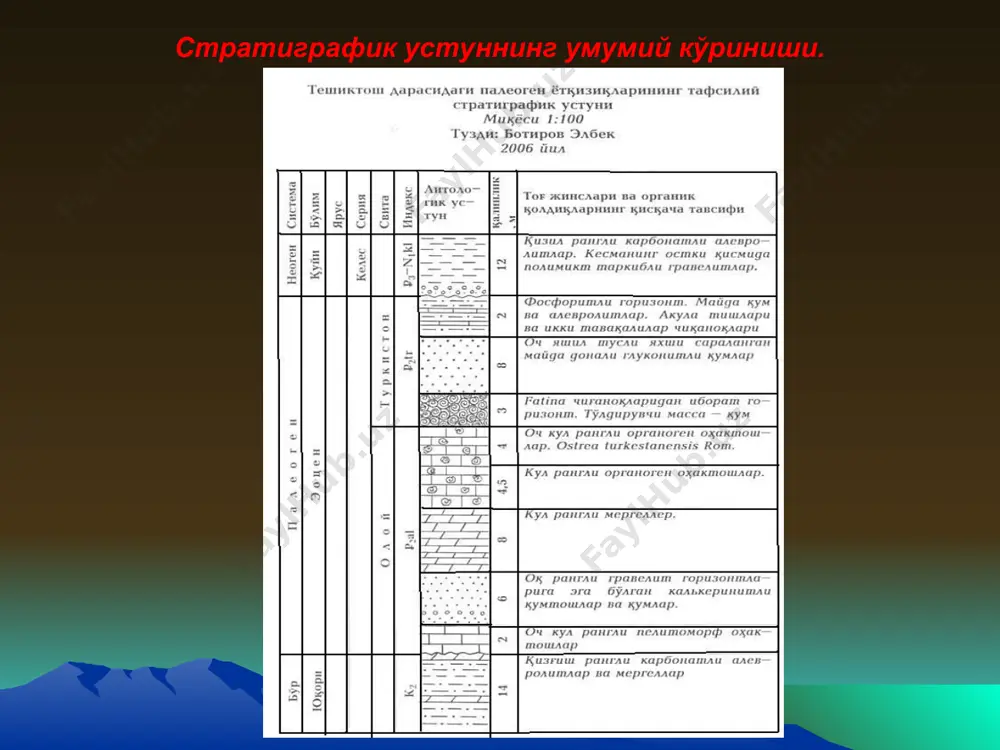

neftegazovaya litologiya mirzo ulug'bek nomidagi o'zbekiston milliy universiteti strukturaviy geologiya va geologik xaritalash geologik kesmalar, stratigrafi ustun va shartli belgilar. ma'ruza 4 mashg'ulot o'tish rejasi geologik kesma stratigrafik ustun shartli belgilar stratigrafik ustun tuzish stratigrafik ustun geologik xaritada tasvirlangan hududda rivojlangan cho'kindi, vulkanogen va metamorfik jinslar nisbiy yoshiga qarab tabaqalangan va litologik tarkibi bo'yicha ajratilgan holda tuziladi. stratigrafik ustun tarkibida kenligi 2,5-3,0 sm li litologik ustun ham bo'lib, unda xarita maydoni yuzasida tarqalgan va shunindek burg'i quduqlari yordamida ochilgan cho'kindi, vulkanogen va metamorfik jinslar shartli belgilar yordamida tanlangan miqyosda qalinligi bilan ko'rsatiladi (rasm). stratigrafik ustunning umumiy ko'rinishi. litologik ustunda tog' jinslari xaritada qabul qilingan stratigrafik bo'limlar bo'yicha tabaqalangan holda tasvirlanadi. stratigrafik bo'limlar orasidagi munosabat muvofiq bo'lsa to'g'ri gorizontal chiziq, nomufoviq bo'lsa to'lqinli chiziq bilan ko'rsatiladi. bir xil litologik tarkibdagi juda qalin qatlamlar parallel to'lqinli chiziqlar bilan uzib ko'rsatiladi. agar qatlam qalinligi juda kichik bo'lib, tanlangan miqyosda uni tasvirlash imkoni bo'lmasa, …

2 / 25

yuzasida ochilib yotuvchi tog' jinslari geologik xaritalarda ikki o'lchami bilan tasvirlangani uchun ularning hajmi va chuqurlikdagi yotish sharoitlari to'g'risida to'la tasavvur olib bo'lmaydi. shuning uchun ham geologik xaritalarda tasvirlangan tog' jinslari va strukturalarning uchinchi o'lchami vertikal geologik kesmalar yordamida ko'rsatiladi. geologik kesmalar er po'stining ma'lum bir chuqurligigacha olingan vertikal kesmadan iborat bo'lib, ular geologik xarita bo'yicha, burg'i quduqlaridan olingan ma'lumotlar va geofizik materiallar yordamida tuzilishi mumkin. geologik kesmaning umumiy ko'rinishi. geologik kesmalar yuqoridan kesma chizig'i, pastdan esa bazis chizig'i va yon tomonlardan vertikal miqyos chiziqlari orqali chegaralangan bo'ladi. kesma chizig'i relef yuzasining vertikal tekislik bilan kesishish chizig'idir. bazis chizig'i esa geologik xaritalar bo'yicha kesmalar tuzganda yotqiziqlarning yotish shakllari va strukturalarni etarli darajada ko'rsata oladigan chuqurlikdan o'tkazilgan gorizontal chiziqdir. geologik kesma tuzishda kesma yo'nalishini to'g'ri tanlab olish juda muhim. chunki xaritaning barcha yo'nalish bo'yicha ham joyning ichki geologik tuzilishi to'g'risida to'liq ma'lumot olib bo'lmaydi. geologik kesmalar to'g'ri chiziq bo'yicha, ayrim hollarda …

3 / 25

yuzasi chegaralari kesma bo'ylab to'g'ri chiziq yordamida tutashtiriladi. bu to'g'ri chiziqning qiyalik burchagi qatlamning yotish burchagiga teng bo'ladi. boshqa barcha muvofiq yotuvchi qatlamlar ham shunday burchakda tushiriladi. xaritada qatlamlarning yo'nalish chizig'i orqali ularning yotish tomonini osongina aniqlash mumkin. kesma chizig'i qatlamlar yo'nalishiga diagonal o'tgan bo'lsa, ya'ni kesma chizig'i bilan qatlamning yo'nalish chizig'i orasida ma'lum bir burchak bo'lsa, qatlamlarni kesmaga tushirishda bu burchak albatta hisobga olinishi kerak. chunki, bu holda, qatlamlar kesmada haqiqiy yotish burchagi bilan emas, balki ko'rinarli burchagi bo'yicha tushiriladi. u burchak har doim haqiqiy yotish burchagidan kichik bo'ladi. kesma chizig'i bilan qatlamning yotish chizig'i orasidagi burchak qancha kichik bo'lsa, kesmada qatlamning ko'rinarli yotish burchagi uning haqiqiy yotish burchagiga shuncha yaqin bo'ladi. kesma chizig'i qatlamning yo'nalish chizig'iga qancha yaqin bo'lsa, kesmada qatlamning ko'rinarli yotish burchagi shuncha kichik bo'ladi va nihoyat, qatlamning yo'nalishi kesma chizig'ig'a mos kelganda, ya'ni, boshqacha qilib aytganda, yo'nalish chizig'iga parallel bo'lganda, qiya yotgan qatlam ham kesmada …

4 / 25

ladi. bunday shartli belgilar xaritaning miqyosiga qarab xaritalash bo'yicha qabul qilingan maxsus yo'riqnomalar talabi asosida ishlatiladi. shartli belgilar rangli, chiziqli, harfli va raqamli bo'lishi mumkin. rangli belgilardan qatlamli yotqiziqlarning yoshi va intruziv jinslarning tarkibini ifodalash uchun foydalaniladi. chiziqli belgilar tog' jinslarining petrografik tarkibini tasvirlash uchun qo'llaniladi. harfli belgilar yordamida tog' jinslarining yoshi, genezisi va magmatik tog' jinslarining tarkibi ifodalanadi. raqamli belgilardan (harfli belgilar bilan birgalikda) tog' jinslarining yoshini ko'rsatishda foydalaniladi. eon (eonotema) kriptozoy va fanerozoyga bo'linadi. kriptozoy arxey va proterozoy eralaridan (eratemalaridan) iborat bo'lib, arxey yotqiziqlari to'q pushti rang va proterozoy yotqiziqlari och pushti rang bilan tasviralanadi. fanerozoy paleozoy (och jigar rang), mezozoy (yashil rang) va kaynozoy (sariq rang) eralariga (eratemalariga) bo'linadi. arxeyda erta va kechki bosqichlar ajratilgan, ammo uning pastki chegarasi aniqlanmagan. proterozoyda erta, o'rta va kechki bosqichlar ajratiladi va kechki proterozoy o'z navbatida rifey va vendga bo'linadi. paleozoy o'z navbatida quyidagi davrlarga (sistemalarga) tabaqalanadi: kembriy (ko'k-yashil), ordovik (to'q …

5 / 25

. hozirgi vaqtda mahalliy va mintaqaviy stratigrafik tabaqalarning quyidagi sxemalari qabul qilingan: paleogen, neogen va to'rtlamchi sistemalari (davrlari) uchun qabul qilingan umumiy yaruslar (asrlar) yo'q. dars tugadi xayr!
