1 / 23

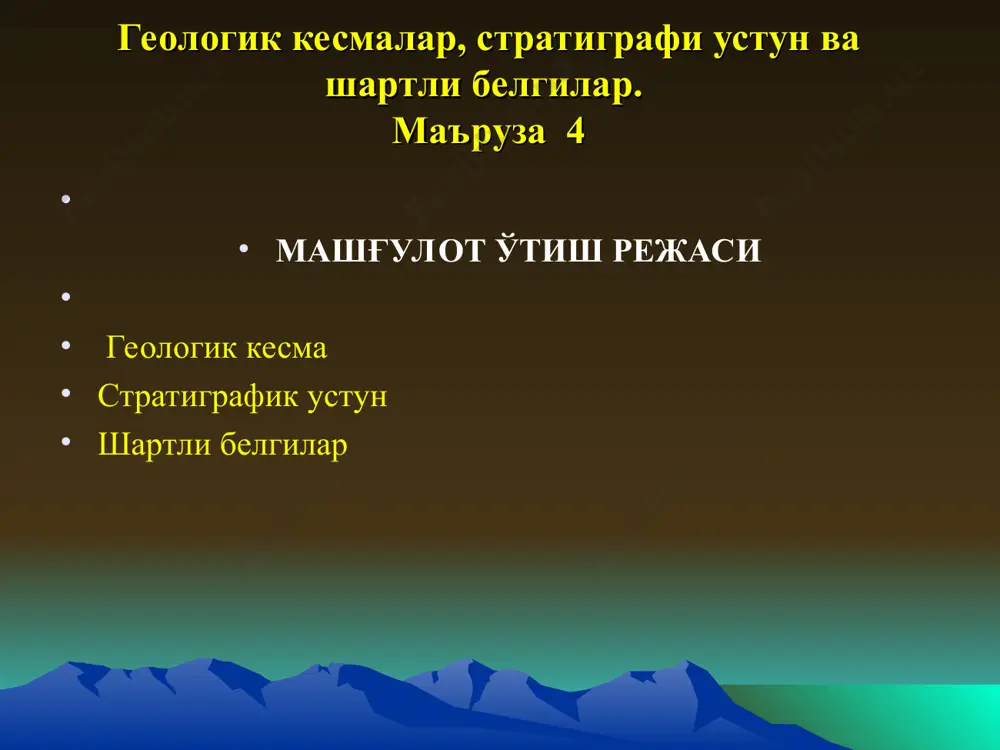

нефтегазовая литология мирзо улуғбек номидаги ўзбекистон миллий университети структуравий геология ва геологик хариталаш рахматуллаев ж.ф 2023 -2024 ўқув йили геологик кесмалар, стратиграфи устун ва шартли белгилар. маъруза 4 машғулот ўтиш режаси геологик кесма стратиграфик устун шартли белгилар стратиграфик устун тузиш стратиграфик устун геологик харитада тасвирланган ҳудудда ривожланган чўкинди, вулканоген ва метаморфик жинслар нисбий ёшига қараб табақаланган ва литологик таркиби бўйича ажратилган ҳолда тузилади. стратиграфик устун таркибида кенлиги 2,5-3,0 см ли литологик устун ҳам бўлиб, унда харита майдони юзасида тарқалган ва шуниндек бурғи қудуқлари ёрдамида очилган чўкинди, вулканоген ва метаморфик жинслар шартли белгилар ёрдамида танланган миқёсда қалинлиги билан кўрсатилади (расм). стратиграфик устуннинг умумий кўриниши. литологик устунда тоғ жинслари харитада қабул қилинган стратиграфик бўлимлар бўйича табақаланган ҳолда тасвирланади. стратиграфик бўлимлар орасидаги муносабат мувофиқ бўлса тўғри горизонтал чизиқ, номуфовиқ бўлса тўлқинли чизиқ билан кўрсатилади. бир хил литологик таркибдаги жуда қалин қатламлар параллел тўлқинли чизиқлар билан узиб кўрсатилади. агар қатлам қалинлиги жуда кичик бўлиб, …

2 / 23

muayyan bir chuqurlikgacha olingan yer po`stining ma`lum bir miqyosdagi ikki o`lchamli grafik tasviriga aytiladi. geologik kesmalar yer po`stining ma`lum bir chuqurligigacha olingan vertikal kesmadan iborat bo`lib, ular geologik xarita bo`yicha, burg`i quduqlaridan olingan ma`lumotlar va geofizik materiallar yordamida tuzilishi mumkin. geologik kesmalar yuqoridan kesma chizig`i, pastdan esa bazis chizig`i va yon tomonlardan vertikal miqyos chiziqlari orqali chegaralangan boladi kesma chizig‘i - relyef yuzasining vertikal tekislik bilan kesishish chizig`idir. bazis chizig‘i - geologik xaritalar bo`yicha kesmalar tuzganda yotqiziqlarning yotish shakllari va strukturalarni yetarli darajada ko`rsata oladigan chuqurlikdan o`tkazilgan gorizontal chiziqdir. геологик кесманинг умумий кўриниши. geologik kesmalarda vertikal va gorizontal miqyoslar bir-biriga teng bo`lishi va ular xarita miqyosiga togri kelishi kerak. qatlamlarning qalinligi va yotish burchagi kichik bo`lganda kesmaning vertikal miqyosini kattalashtirib olish mumkin. geologik kesma yo`nalishini tanlash kesma yo`nalishi shunday tanlanadiki, bunda u maydonning geologik tuzilishidagi asosiy xususiyatlarni va unda rivojlangan foydali qazilma tanalarining yotish sharoitlarini mumkin qadar to`liq va ko`rgazmali …

3 / 23

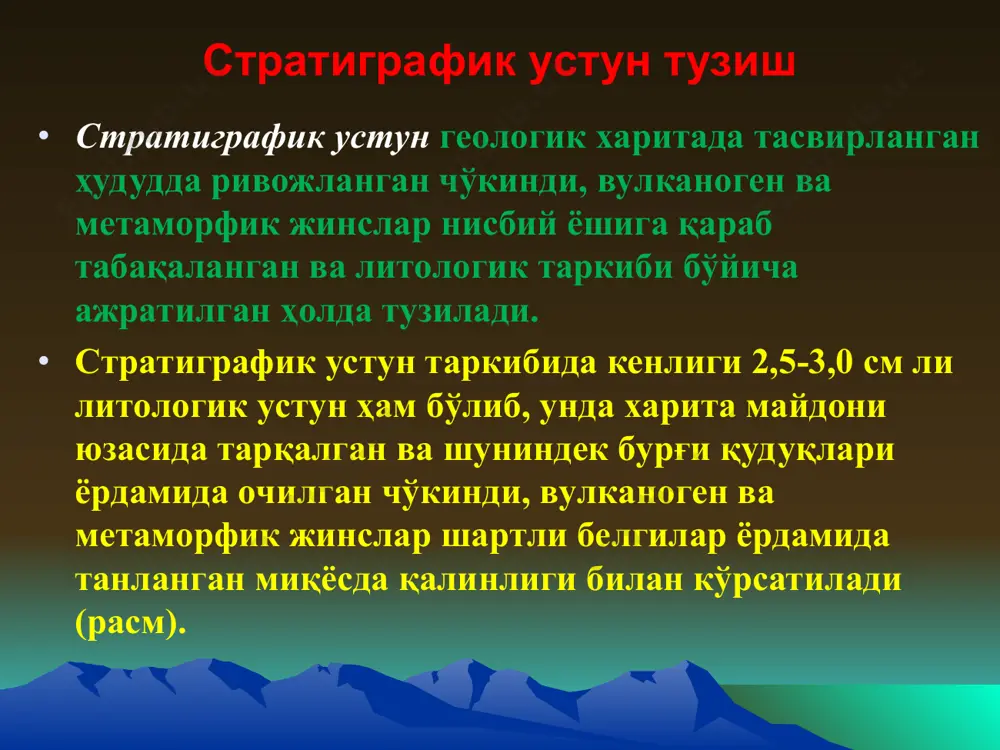

аланади. рақамли белгилардан (ҳарфли белгилар билан биргаликда) тоғ жинсларининг ёшини кўрсатишда фойдаланилади. эон (эонотема) криптозой ва фанерозойга бўлинади. криптозой архей ва протерозой эраларидан (эратемаларидан) иборат бўлиб, архей ётқизиқлари тўқ пушти ранг ва протерозой ётқизиқлари оч пушти ранг билан тасвираланади. фанерозой палеозой (оч жигар ранг), мезозой (яшил ранг) ва кайнозой (сариқ ранг) эраларига (эратемаларига) бўлинади. архейда эрта ва кечки босқичлар ажратилган, аммо унинг пастки чегараси аниқланмаган. протерозойда эрта, ўрта ва кечки босқичлар ажратилади ва кечки протерозой ўз навбатида рифей ва вендга бўлинади. палеозой ўз навбатида қуйидаги даврларга (системаларга) табақаланади: кембрий (кўк-яшил), ордовик (тўқ яшил-кулранг), силур (тўқ яшил) девон (жигар ранг), карбон (кулранг), перм (тўқ пушти ранг). мезозойда триас (бинафша), юра (кўк), бўр (яшил) даврлари (системалари) ажратилади. кайнозой палеоген (оч пушти), неоген (сариқ) ва тўртламчи (ҳаво ранг) даврларига табақаланади. стратиграфик табақалар фақат ранг билан эмас, балки уларга қўшимча ҳолда индекслар орқали ҳам ифодаланади халқаро стратиграфик табақалардан ташқари маҳаллий ва минтақавий стратиграфик табақалар …

4 / 23

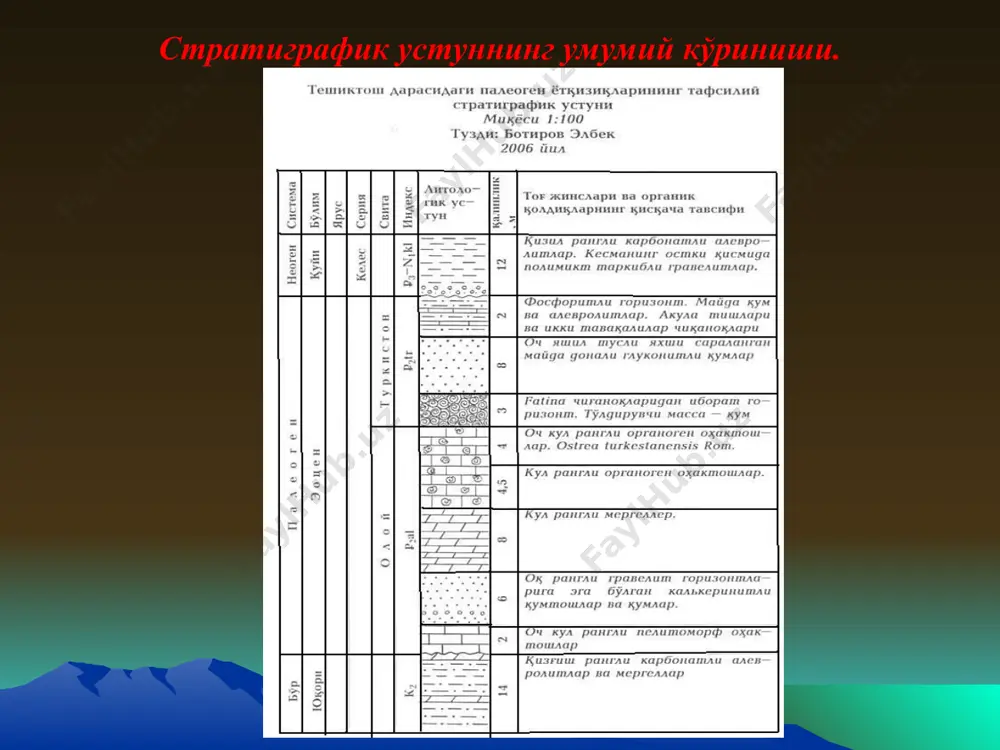

sturkturaviy geologiya va geologik xaritalash - Page 4

5 / 23

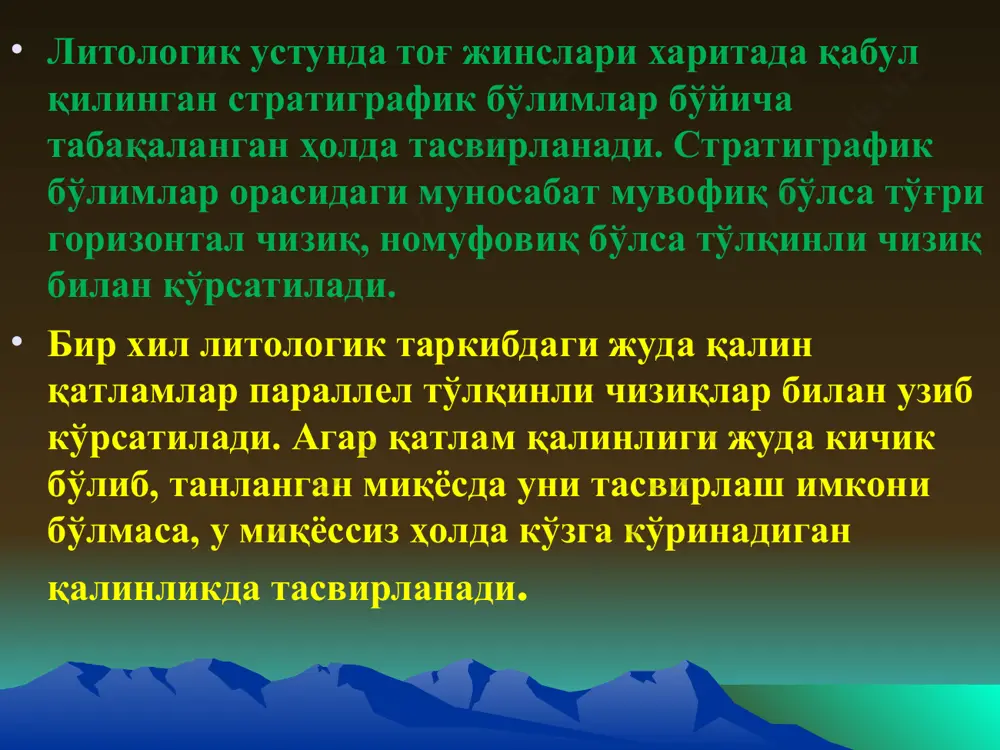

sturkturaviy geologiya va geologik xaritalash - Page 5
