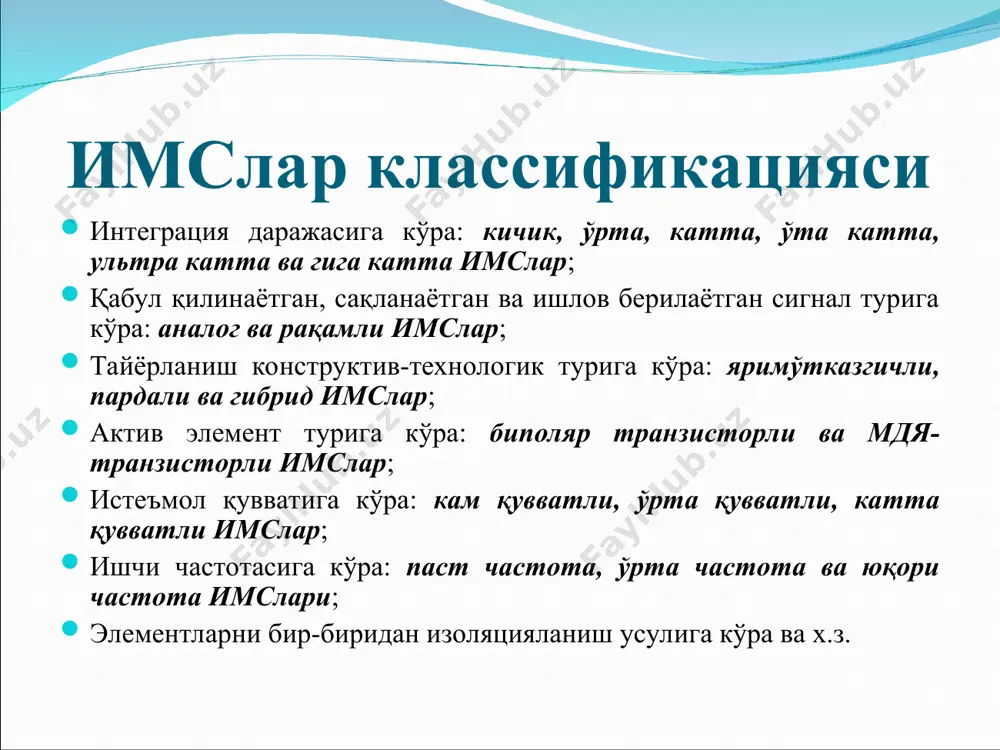

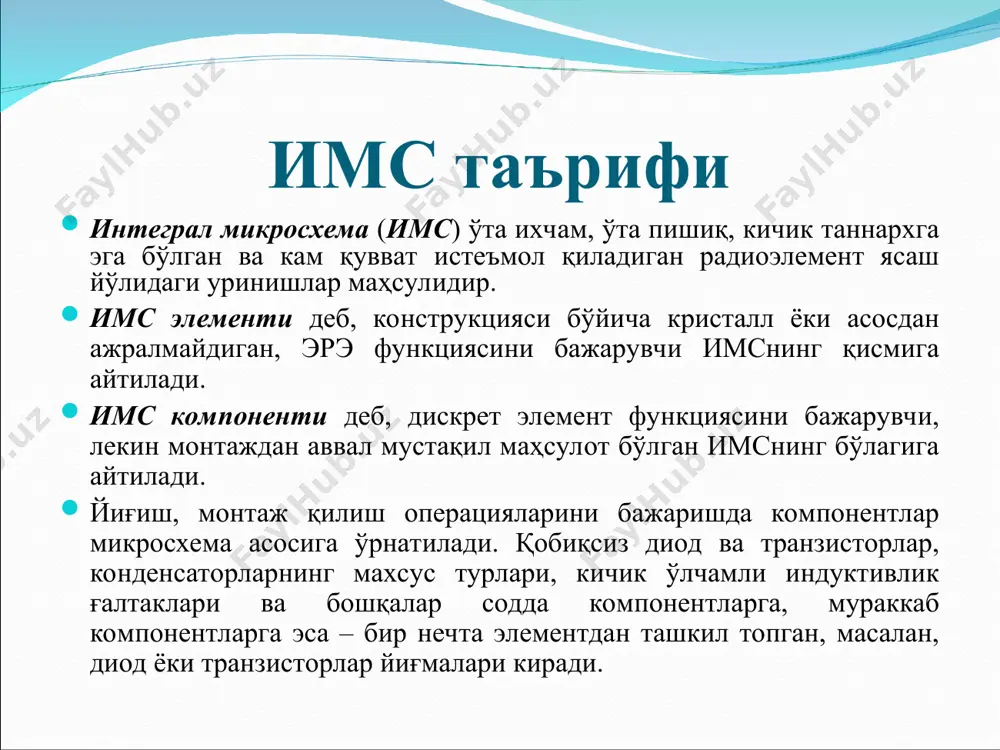

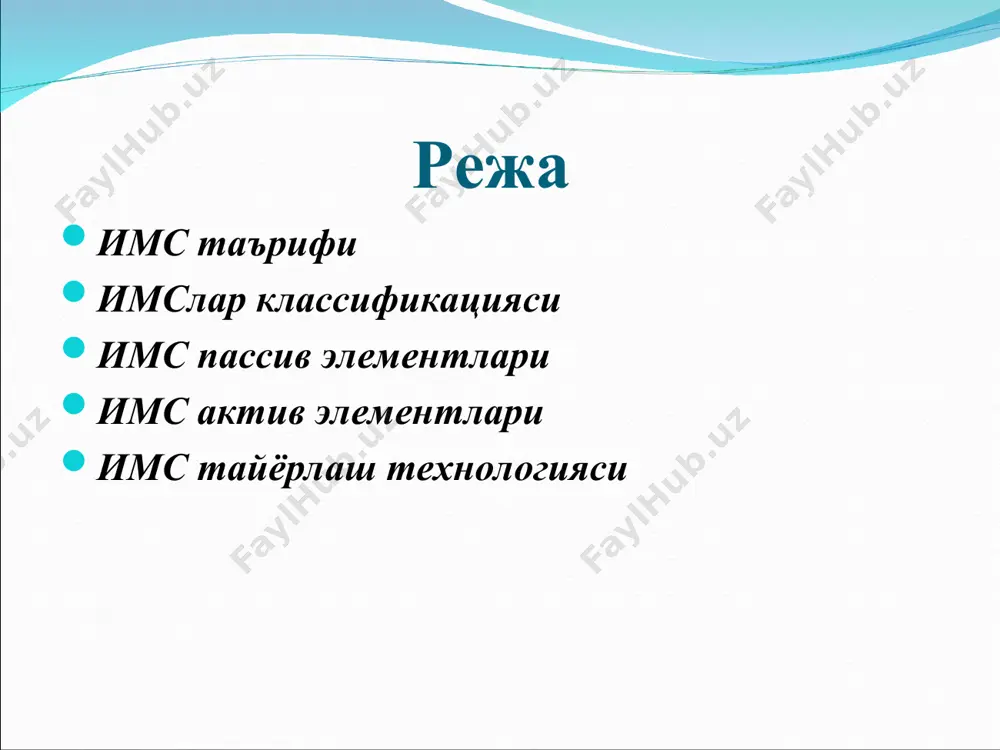

powerpoint presentation ims tayyorlash texnologiyasi. ims aktiv va passiv elementlari reja ims ta'rifi imslar klassifikatsiyasi ims passiv elementlari ims aktiv elementlari ims tayyorlash texnologiyasi ims ta'rifi integral mikrosxema (ims) o'ta ixcham, o'ta pishiq, kichik tannarxga ega bo'lgan va kam quvvat iste'mol qiladigan radioelement yasash yo'lidagi urinishlar mahsulidir. ims elementi deb, konstruktsiyasi bo'yicha kristall yoki asosdan ajralmaydigan, ere funktsiyasini bajaruvchi imsning qismiga aytiladi. ims komponenti deb, diskret element funktsiyasini bajaruvchi, lekin montajdan avval mustaqil mahsulot bo'lgan imsning bo'lagiga aytiladi. yig'ish, montaj qilish operatsiyalarini bajarishda komponentlar mikrosxema asosiga o'rnatiladi. qobiqsiz diod va tranzistorlar, kondensatorlarning maxsus turlari, kichik o'lchamli induktivlik g'altaklari va boshqalar sodda komponentlarga, murakkab komponentlarga esa – bir nechta elementdan tashkil topgan, masalan, diod yoki tranzistorlar yig'malari kiradi. imslar klassifikatsiyasi integratsiya darajasiga ko'ra: kichik, o'rta, katta, o'ta katta, ultra katta va giga katta imslar; qabul qilinayotgan, saqlanayotgan va ishlov berilayotgan signal turiga ko'ra: analog va raqamli imslar; tayyorlanish konstruktiv-texnologik turiga ko'ra: …

2 / 26

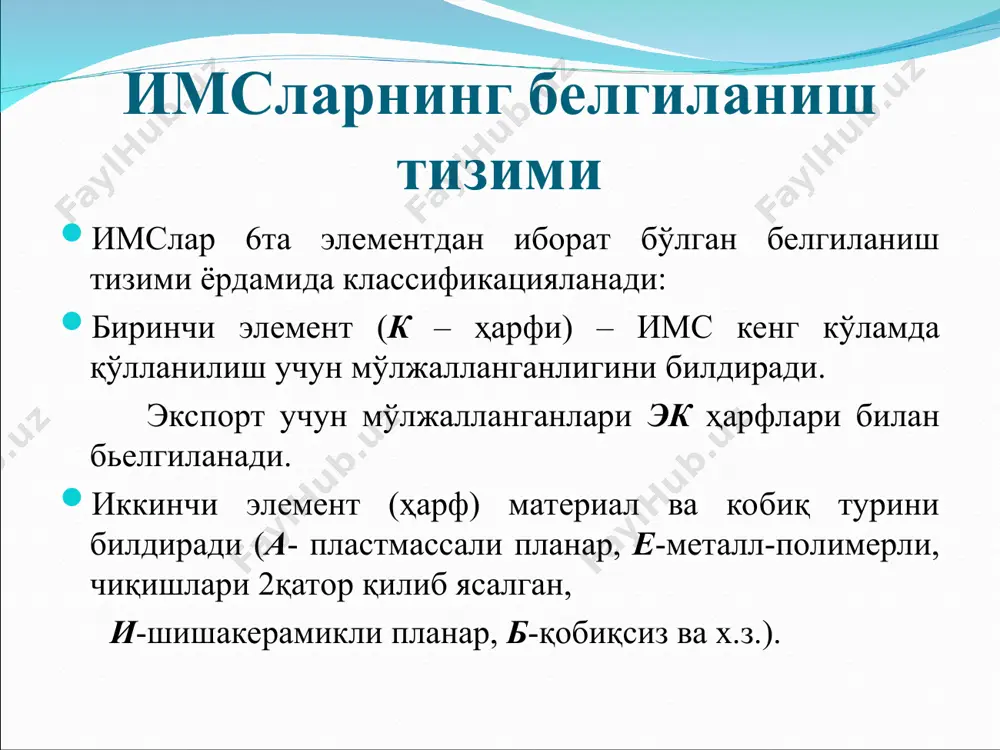

planar, e-metall-polimerli, chiqishlari 2qator qilib yasalgan, i-shishakeramikli planar, b-qobiqsiz va x.z.). imslarning belgilanish tizimi uchinchi element (bitta son) – imsning konstruktiv-texnologik turini bildiradi (1,5,6,7-yarimo'tkazgichli, 2,4,8-gibrid, 3-boshqa: pardali, keramik, vakuumli). to'rtinchi element (ikkita yoki uchta son) – ims seriyasining tartib raqamini bildiradi. ikkita son birlalikda-aniq seriya raqamini bildiradi. beshinchi element (ikkita harf) – imsning funktsional vazifasini bildiradi. oltinchi element bir turdagi ims seriyalari ichidagi ishlanma tartib raqamini bildiradi. yarimo'tkazgich imslar yaratishda texnologik jarayon va operatsiyalar yarimo'tkazgich imslar tayyorlash uchun asosiy material bo'lgan - kremniy monokristal quymalari olishdan boshlanadi. (choxralskiy usuli) hosil bo'lgan kremniy quymasi n– yoki r–turli elektr o'tkazuvchanlikka ega bo'ladi. quyma uzunligi 150 sm, diametri esa 150 mm va undan katta bo'lishi mumkin. zonali eritish usulida monokristal ifloslantiruvchi kiritmalardan qo'shimcha tozalanadi. yarimo'tkazgich imslar yaratishda texnologik jarayon va operatsiyalar epitaksiya. epitaksiya jarayoni asos sirtida uning kristall tuzilishini takrorlovchi yupqa monokristal ishchi qatlamlar hosil qilish uchun ishlatiladi. gaz fazali va suyuq fazali …

3 / 26

nur ta'sirida o'z xususiyatlarini o'zgartiruvchi, fotorezist deb ataluvchi, maxsus moddalar ishlatiladi. yarimo'tkazgich imslar yaratishda texnologik jarayon va operatsiyalar fotorezist oksidlangan kremniy plastinasi sirtiga surtiladi va kvarts shisha niqob orqali yoritiladi. niqoblar shaffof va shaffof emas sohalarga ega bo'lgani uchun fotorezistning ma'lum sohalariga yorug'lik (ultrabinafsha nur) ta'sir etib, uning xususiyati o'zgartiriladi. bunday niqoblar fotoshablonlar deb ataladi. yarimo'tkazgich imslar yaratishda texnologik jarayon va operatsiyalar ims tayyorlashda fotolitografiya jarayonidan bir necha marta (5÷7 marta) foydalaniladi (negiz qatlamlar, emitterlar, omik kontaktlar hosil qilishda va x.z.). bunda har gal o'ziga xos “rasm”li fotoshablonlar ishlatiladi. yarimo'tkazgich imslar yaratishda texnologik jarayon va operatsiyalar legirlash - yarimo'tkazgich hajmiga kiritmalarni kiritish jarayoni. imslar tayyorlashda legirlash sxemaning aktiv va passiv elementlarini hosil qilish hamda zarur o'tkazuvchanlikni ta'minlash uchun kerak. diffuziya yordamida legirlash butun kristall yuzasi bo'ylab yoki niqobdagi tirqishlar orqali ma'lum sohalarda (lokal) amalga oshiriladi. ion legirlash etarli energiyagacha tezlatilgan kiritma ionlarini niqobdagi tirqishlar orqali kristalga kiritish bilan amalga oshiriladi. …

4 / 26

hun izotrop emirishdan foydalaniladi, bunda yarimo'tkazgich barcha kristallografik yo'nalishlar bo'ylab bir xil tezlikda eritiladi. yarimo'tkazgich imslar yaratishda texnologik jarayon va operatsiyalar pardalar hosil qilish. pardalar is elementlarini elektr jihatdan ulash hamda rezistorlar, kondensatorlar va gibrid islarda elementlar orasidagi izolyatsiyani amalga oshirish uchun qo'llaniladi. misol tariqasida metallashni – kristall yoki asos sirtida metall pardalar hosil qilish jarayonini ko'rib chiqamiz. metallash uchun oltin, nikel, kumush, alyuminiy va cr-au, ti-au va boshqalar ishlatiladi. kremniy asosidagi imslarda metallashni amalga oshirish uchun asosan alyuminiydan foydalaniladi. metallash jarayoni yarimo'tkazgich plastina hajmida sxema elementlari hosil qilingandan so'ng amalga oshiriladi. yarimo'tkazgich imslar yaratishda texnologik jarayon va operatsiyalar plastinalarni kristallarga ajratish va yig'ish operatsiyalari. barcha asosiy texnologik operatsiyalar bajarib bo'lingandan so'ng, yuzlarcha va undan ko'p islarga ega plastina alohida kristallarga bo'linadi. plastinalar lazer skrayber yordamida, ya'ni tayyorlangan islar orasidan lazer nurini yurgizib kristallarga ajratiladi. ishlatishga yaroqli kristallar qobiqlarga o'rnatiladi, bunda kristal avval qobiqqa elimlanadi yoki kavsharlanadi. so'ng kristal sirtidagi …

5 / 26

i. islarning qobiqsiz turlari ham mavjud. ims printsipial sxemasi ims tuzilishi e'tiboringiz uchun raxmat
