1 / 21

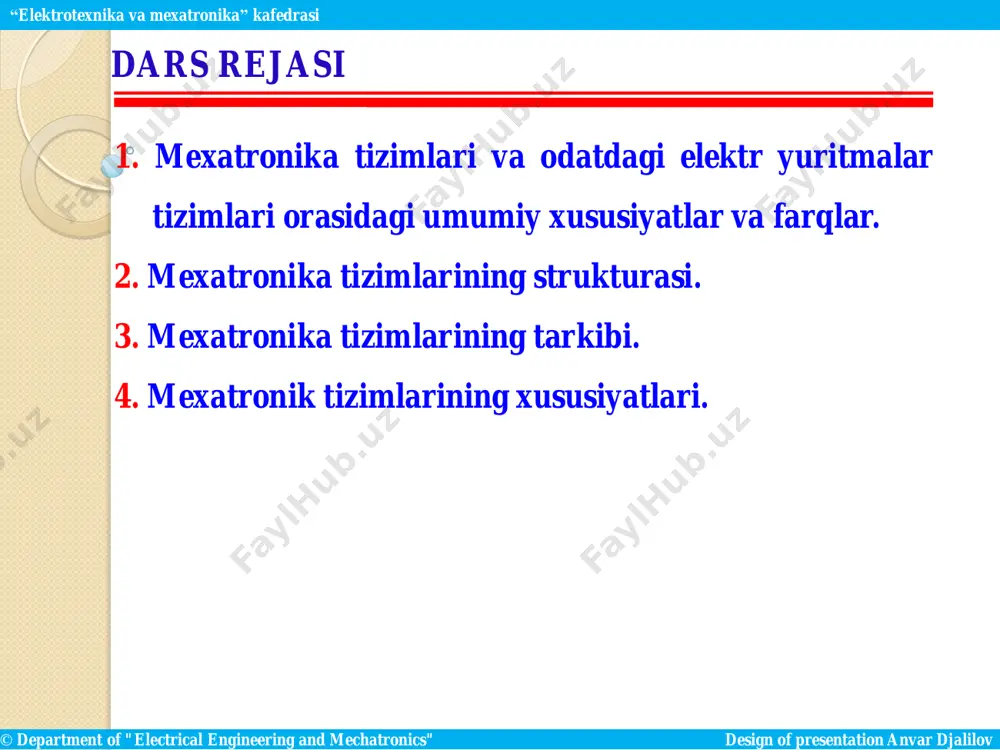

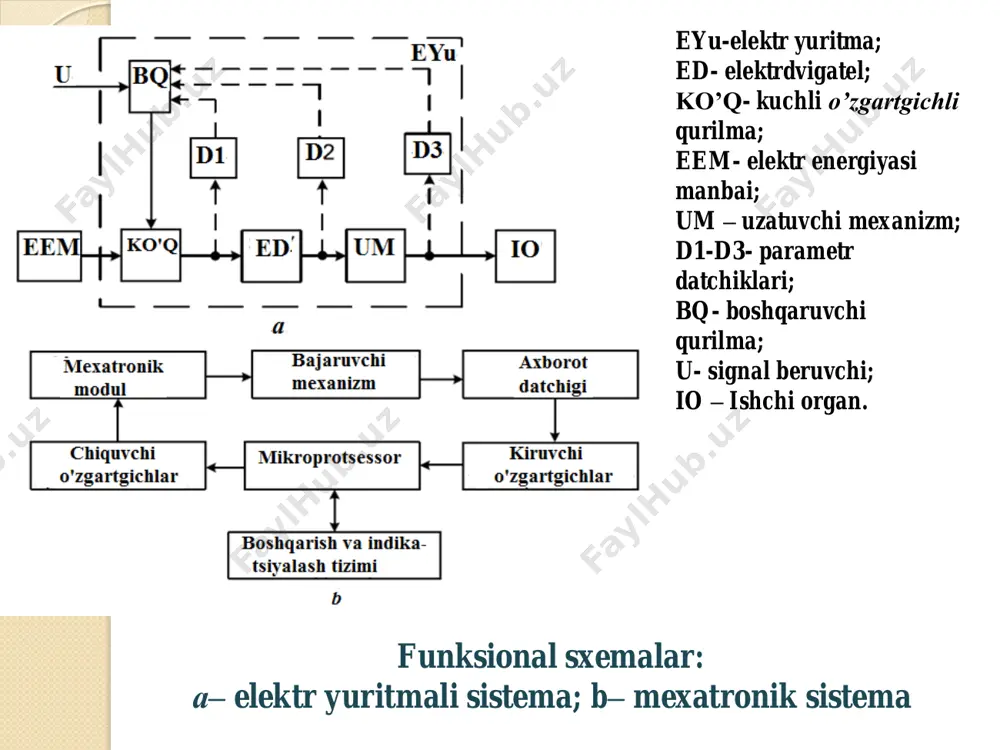

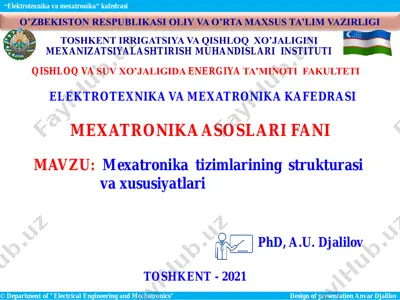

razdelenie jidkix i gazovix neodnorodnix sistem. © department of "electrical engineering and mechatronics" design of presentation anvar djalilov “elektrotexnika va mexatronika” kafedrasi o’zbekiston respublikasi oliy va o’rta maxsus ta’lim vazirligi elektrotexnika va mexatronika kafedrasi toshkent - 2021 toshkent irrigatsiya va qishloq xo’jaligini mexanizatsiyalashtirish muhandislari instituti qishloq va suv xo’jaligida energiya ta’minoti fakulteti mavzu: mexatronika tizimlarining strukturasi va xususiyatlari phd, a.u. djalilov mexatronika asoslari fani 1. mexatronika tizimlari va odatdagi elektr yuritmalar tizimlari orasidagi umumiy xususiyatlar va farqlar. 2. mexatronika tizimlarining strukturasi. 3. mexatronika tizimlarining tarkibi. 4. mexatronik tizimlarining xususiyatlari. © department of "electrical engineering and mechatronics" design of presentation anvar djalilov “elektrotexnika va mexatronika” kafedrasi dars rejasi funksional sxemalar: a– elektr yuritmali sistema; b– mexatronik sistema eyu-elektr yuritma; ed- elektrdvigatel; ko’q- kuchli o’zgartgichli qurilma; eem- elektr energiyasi manbai; um – uzatuvchi mexanizm; d1-d3- parametr datchiklari; bq- boshqaruvchi qurilma; u- signal beruvchi; io – ishchi organ. mexatronik tizimdagi axborot va energetik …

2 / 21

zimi yordamida modellashtirish va uning harakatini tekshirish mexatronikaning elektromexanik elementlari -aktuatorlar (ijrochi mexanizmlar) servodvigatel, qadamli dvigatel, rele, dinamik, svetodiod (led), elektromagnit, tormoz, mufta mexanik jarayonlarni bajarish uchun xizmat qiladi. - datchiklar (sensorlar) sensorlar tashqi muhit va ishlar ob`ekti hamda menxanik qurilmalar va yuritmalar haqidagi haqiqiy ma`lumotlarni yig’ish va ularni kompyuter boshqarish tizimiga yuborish uchun xizmat qiladi. mexatronika elementlari- elektr / elektron  elektr komponentlar (masalan, rezistor (r), kondensator (c), transformator va boshqalar) • elektron elementlar quyidagilardan iborat: - analog / raqamli elektronika, transistorlar, tiristorlar, opto paralar, operatsion kuchaytirgichlar, kuchlanishli elektronika va signalni sozlash moslamalari elektr / elektron elementlar elektrmexanik qismidagi datchiklar va ijrochi mexanizmlarni boshqarish/hisoblash interfeysiga ulash uchun xizmat qiladi. mexatronikaning boshqarish interfeysi /hisoblash texnikasi elementlari - analog-raqamli (a/d) konverter, raqamli-analog (d/a) konverteri, raqamli kirish / chiqish (i/o), schetchiklar, taymerlar, mikroprosessor, mikrokontrollerlar, ma'lumotlarni yig'ish va boshqarish platasi (dac), signalni qayta ishlash (dsp) platasi. boshqaruv interfeysining apparat ta`minoti analog / raqamli …

3 / 21

urilma va dasturlarni bir-biri bilan hamkorlik qilish usul va uslublari hamda imkoniyatlaridir. masalan, usb, can, ethernet va h.k. usb (yu.-es.-bi, ing. universal serial bus – universal ketma- ket shina) hisoblash texnikasi atrofidagi qurilmalardan o`rta va kichik tezlikda axborotlarni uzatish uchun ketma-ket interfeys. ethernet ([`i:θә nεt] inglizchadan ether [`i:θәr] «efir») – kompyuter tarmoqlari uchun axborotni paket shaklida uzatish texnologiyasi. can (controller area network- kontrollerli tarmoq) – shina bir vaqtning o`zida raqamli axborotlarni qabul qiluvchi va etkazib beruvchi har qanday qurilmalarni ulashni ta`minlab beradi. bunday shinalar yuqori tezlikda axborotni etkazib bera oladi.  loyihalashda mexatronik yondoshishning ma`nosi – bu hattoki har xil fizik mohiyatga ega bo`lgan ikki va undan ortiq elementlarni yagona funktsional modulga birlashtirish hisoblanadi.  boshqacha qilib aytganda, loyihalash jarayonida mashinaning odatdagi strukturasidan separat qurilma sifatida hech bo`lmasa bitta interfeys, uning bajaradigan ishining fizik mohiyatini saqlagan holda, olib tashlanadi. mexatronikaning fan asoslari disciplinary foundations of mechatronics  mechanical engineering  …

4 / 21

larning asosiy afzalliklari:  barcha elementlar va interfeyslarni yuqori darajada integratsiyalash, unifikatsiyalash va standartlashtirish natijasida tannarxning pastligi;  intellektual boshqarish metodlarini qo`llash natijasida murakkab va aniq harakatlarni amalga oshirishning yuqori sifatiga erishish;  yuqori ishonchlilik, uzoq chidamlik va jarayonga xalaqit qiluvchi ta`sirlardan himoyaning yuqoriligi;  kinematik zanjirlarning soddalashtirilishi natijasida mashinaning massasi va gabaritlarini hamda dinamik xossalarini yaxshilash.  modullar konstruktsiyalarini mujamsamlashtirish (kompaktlash) (mikromashinalar ishlab chiqish). “elektrotexnika va mexatronika“ kafedrasi dotsenti djalilov anvar urolovich  + 998 71 237 19 65  aduuz@mail.ru @anvardjalilov © department of "electrical engineering and mechatronics" design of presentation anvar djalilov “elektrotexnika va mexatronika” kafedrasi mailto:aduuz@mail.ru

5 / 21
