1 / 19

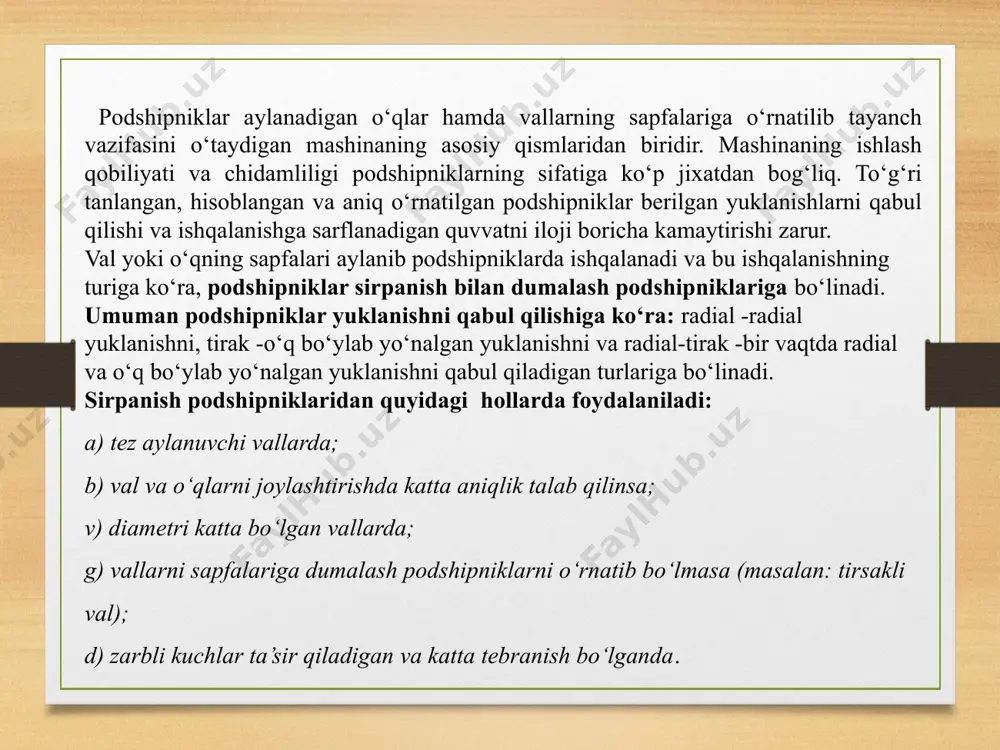

sirpanish va dumalash podshipniklari haqida umumiy tushunchalar mavzu:podshipniklar. sirpanish va dumalash podshipniklari va ularni hisoblash asoslari. reja: umumiy ma’lumotlar. sirpanish podshipniklarni ishlash sharoiti va qo‘llaniladigan materiallar. dumalash podshipniklari turlari va shartli belgilanishi . dumalash podshipnik ishlash sharoiti va qo‘llaniladigan materiallar. podshipniklar aylanadigan o‘qlar hamda vallarning sapfalariga o‘rnatilib tayanch vazifasini o‘taydigan mashinaning asosiy qismlaridan biridir. mashinaning ishlash qobiliyati va chidamliligi podshipniklarning sifatiga ko‘p jixatdan bog‘liq. to‘g‘ri tanlangan, hisoblangan va aniq o‘rnatilgan podshipniklar berilgan yuklanishlarni qabul qilishi va ishqalanishga sarflanadigan quvvatni iloji boricha kamaytirishi zarur. val yoki o‘qning sapfalari aylanib podshipniklarda ishqalanadi va bu ishqalanishning turiga ko‘ra, podshipniklar sirpanish bilan dumalash podshipniklariga bo‘linadi. umuman podshipniklar yuklanishni qabul qilishiga ko‘ra: radial -radial yuklanishni, tirak -o‘q bo‘ylab yo‘nalgan yuklanishni va radial-tirak -bir vaqtda radial va o‘q bo‘ylab yo‘nalgan yuklanishni qabul qiladigan turlariga bo‘linadi. sirpanish podshipniklaridan quyidagi hollarda foydalaniladi: a) tez aylanuvchi vallarda; b) val va o‘qlarni joylashtirishda katta aniqlik talab qilinsa; v) diametri katta …

2 / 19

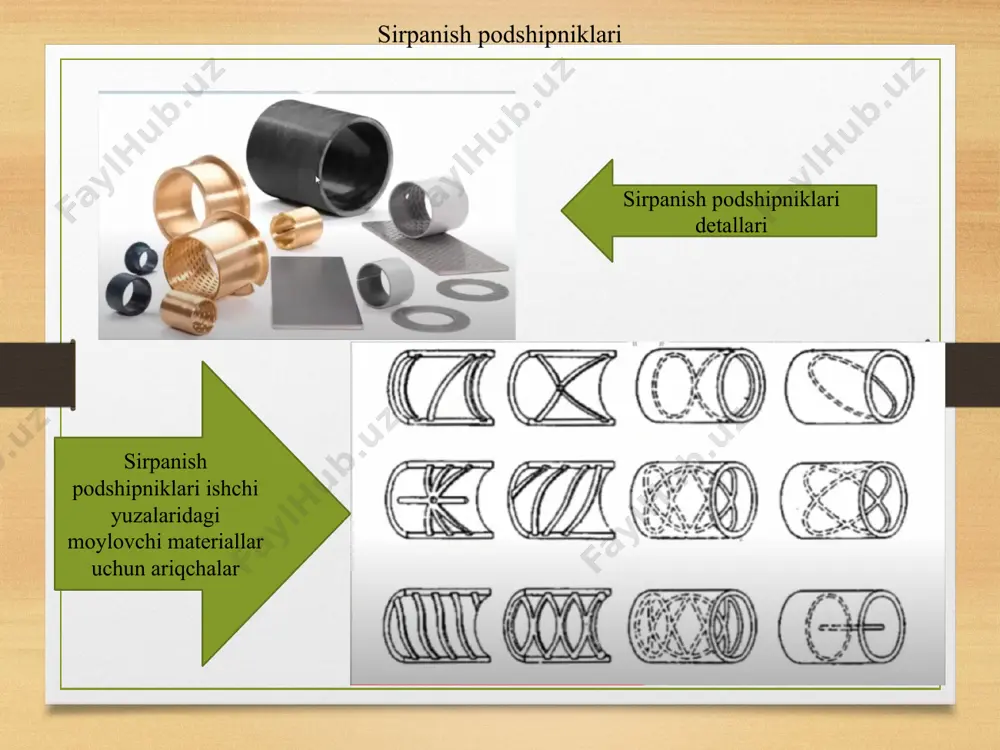

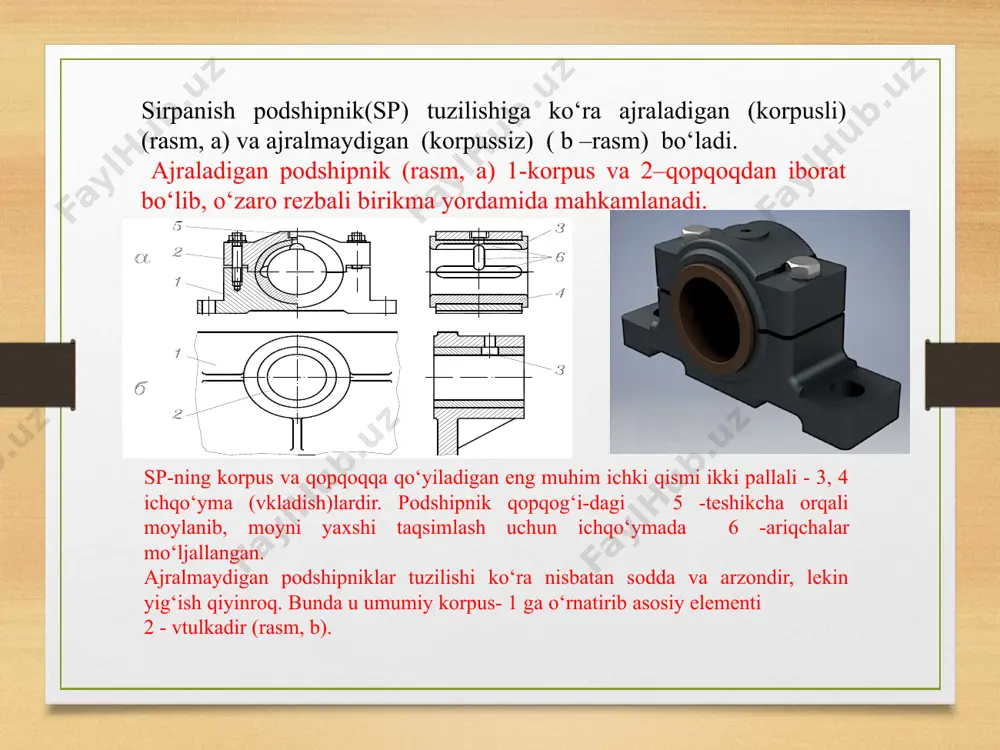

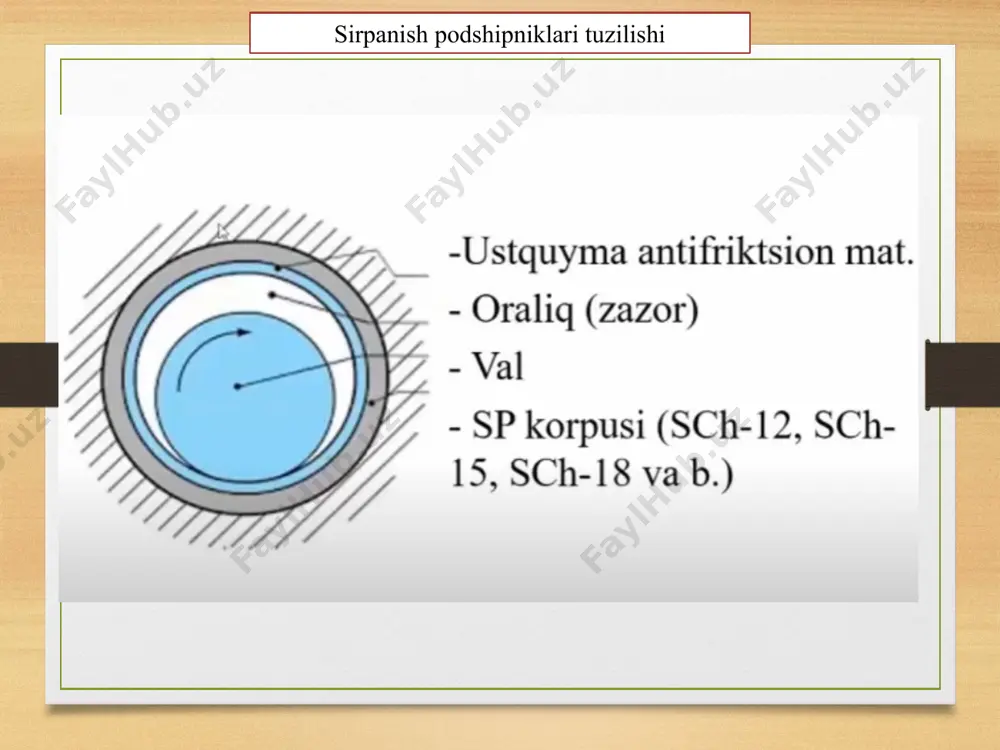

qchalar mo‘ljallangan. ajralmaydigan podshipniklar tuzilishi ko‘ra nisbatan sodda va arzondir, lekin yig‘ish qiyinroq. bunda u umumiy korpus- 1 ga o‘rnatirib asosiy elementi 2 - vtulkadir (rasm, b). sirpanish podshipniklari tuzilishi sirpanish podshipniklari sirpanish podshipniklari detallari sirpanish podshipniklari ishchi yuzalaridagi moylovchi materiallar uchun ariqchalar podshipnik ichqo‘ymasi va vtulkalarning materiallari val sirtiga moslashuvchan, ishqalanish koeffitsiyenti kichik, issiqlikni yaxshi o‘tkazadigan, yeyilishga chidamli va o‘zida moyni saqlay olish xususiyatiga ega bo‘lishi kerak. bunda ichqo‘yma va vtulkani yeyilishga chidamliligi val sapfasining chidamliligidan kam bo‘lishi kerak. chunki, valning tuzilishi va massasi og‘ir bo‘lgani uchun tannarxi qimmat, almashtirish esa qiyin. vallar, asosan, po‘lat materiallardan tayyorlanadi, uning ishchi yuzasiga termik ishlov berilib, so‘ngra uglerod yoki azot bilan to‘yintirilib, qattiqligi hrc 55...60 ga yetkaziladi. podshipnik ichqo‘ymasi va vtulkalar quyidagi antifriksion materiallardan tayyorlanadi: bronzalar (keng miqyosida o‘ta katta va katta seriyada ishlab chiqariladigan mashinalarida); jezlar (bronzaga nisbatan kam yuklanganda); cho‘yanlar (sekin yurar va o‘rtamiyona yuklangan podshipniklarda); babbitlar (sirpanish podshipniklari uchun …

3 / 19

podshipnik tuzilishi jihatidan ariqchali ikki halqadan (ichki va tashqi), halqalar orasida joylashgan dumalovchi elementlar (sharcha-zoldir yoki rolik)dan va ayrim xollarda ularni ajratib va yo‘naltirib turishga xizmat qiladigan separatordan iboratdir. dumalash podshipnik afzalliklari: dumalash podshipnik da ishqalanish koeffitsiyentining qiymati kichik (f = 0,0015 0,006); 2) valni dastlab qo‘zg‘atish momenti sirpanish podshipnikga nisbatan kichik (5···10 marta); 3) xizmat ko‘rsatish oson va moylash tizimi sodda. masalan yon tomonlari berktirilgan podshipniklar tayyorlash vaqtida moylangan bo‘lib, ishlash muddati davomida qo‘shimcha moylash talab qilmaydi; 4) standartlashtirish imkoniyati podshipniklarni ko‘plab ishlab chiqarishga va uni tannarxini kamaytirishga imkon beradi. dumalash podshipnik kamchiliklari: 1) konstruksiyasi ajralmaydigan bo‘lgani uchun, ayrim xollar-da uni vallarga (masalan: tirsakli vallar) o‘rnatish imkoni yo‘q; 2) sirpanish podshipniklariga nisbatan radial o‘lchamlari katta; 3) tezligi chegaralangan; 4) tebranma va zarbli yuklanishlarda ishlash qobiliyati kam; 5) suvda va xavfli muhitlarda ishlash imkoniyati yo‘q. chunki podshipnik qismlari po‘latdan tayyorlangani uchun, zanglash ehtimoli bor. podshipniklar quyidagi turlarga bo‘linadi. dumalash elementining …

4 / 19

harchalari shaxmat tartibida 2 qatorda joylashadi. radial va o‘q bo‘ylab yo‘nalgan katta bo‘lmagan yuklanishni qabul qiladi. sharchali tirak podshipnik ( 8 ) faqat o‘q bo‘ylab yuklanishni qabul qiladi. rolikli radial podshipnik (2), silindrsimon rolikdan iborat, katta radial yuklanishni qabul qiladi. rolikli radial-tirak (konussimon podshipnik) (7) - konussimon rolikdan iborat, yetarli darajada radial va bo‘ylama yuklanishni qabul qiladi. tashqi halqa yengil chiqadi. rolikli sferik podshipnik (3 ) roliklari bochka shaklida bo‘lib katta yuklanishni qabul qiladi. rolikli tirak podshipnik ( 9 ) konussimon rolikdan iborat, katta bo‘ylama yuklanishda ishlay oladi. ignasimon podshipniklar (4) faqat radial yuklanishga mo‘ljallangan. dumalash elementi–igna, (diametri uzunligidan 5/8 marta kichik) ajraladigan, tezligi chegaralangan, montaj qilish qiyin, kam ishlatiladi. ignalari vintli ariqchali ignasimon podshipniklar (5) - ariqchalar moylanishni yaxshilaydi. podshipniklarning halqa va dumalash elementlari maxsus mustahkamligi yuqori bo‘lgan shx6, shx9 va shx15 (xromli sharikopodshipnik) markali po‘latlar, hamda 18xgt, 20x2n4a markali ligerlangan po‘lat materiallardan tayyorlanadi. dastlabki mexanik ishlovdan so‘ng termik …

5 / 19

normal sinfga mansub bo‘ladi. aniqlik sinfi oshishi bilan podshipnikni tannarxi ham oshadi podshipniklarning hamma turlari standartlashtirilgan bo‘lib, gost 3189-75 bo‘yicha sonlar va harf bilan shartli belgilanadi. o‘ng tomondagi ikki raqam podshipnikning ichki diametrini aniqlaydi (podshipnik o‘rnatiladigan valning diametri): - agar d = (20(495) mm bo‘lsa, u holda bu ikki raqamni 5 ga ko‘paytirilsa, d diametrning qiymatini beradi. - agar d < 20 mm bo‘lsa, u holda oxirigi ikki raqam bilan diametr d orasidagi bog‘lanish jadvalda ko‘rsatilgandek bo‘ladi. oxirigi ikki raqam 00 01 02 03 ichki diametr d mm 10 12 15 17 o‘zgaruvchan kuchlanish ta’sirida kontaktdagi yuzalar toliqadi va yemirilishiga asosiy sabab bo‘ladi. xozirda dumalash podshipniklari mustahkamlikka hisoblash ikki usulga asoslangan: - qoldiq deformatsiya bo‘lmasligi uchun statik yuk ko‘taruvchanlik bo‘yicha; -toliqishdan yemirilish bo‘lmasligi uchun, dinamik yuk ko‘taruv-chanlik bo‘yicha. amalda mashinalarni loyihalashda dumalash podshipnik hisoblanmaydi, balki tayanchga ta’sir etuvchi kuch, val sapfasining diametriga bog‘liq holda va boshqa zarur omillarni e’tiborga olish …
