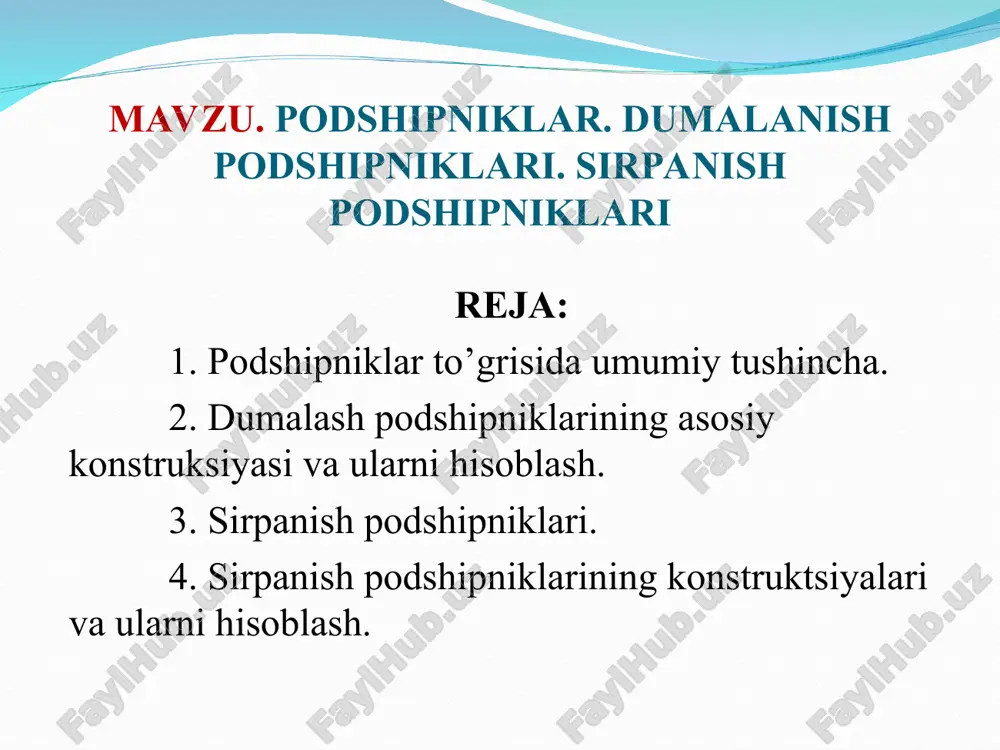

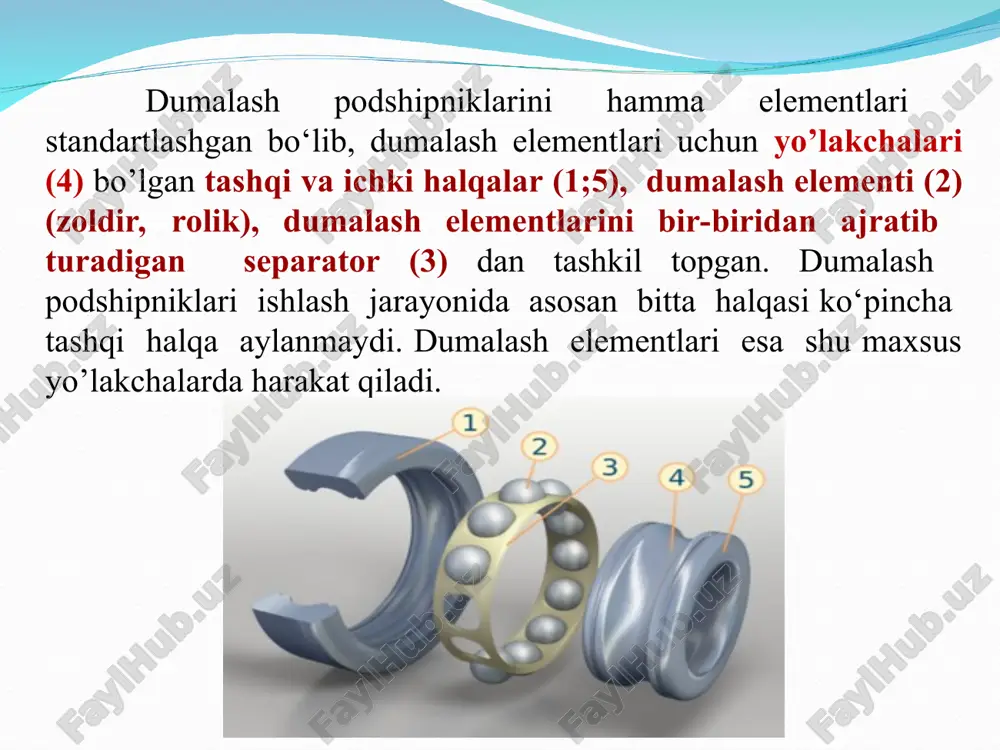

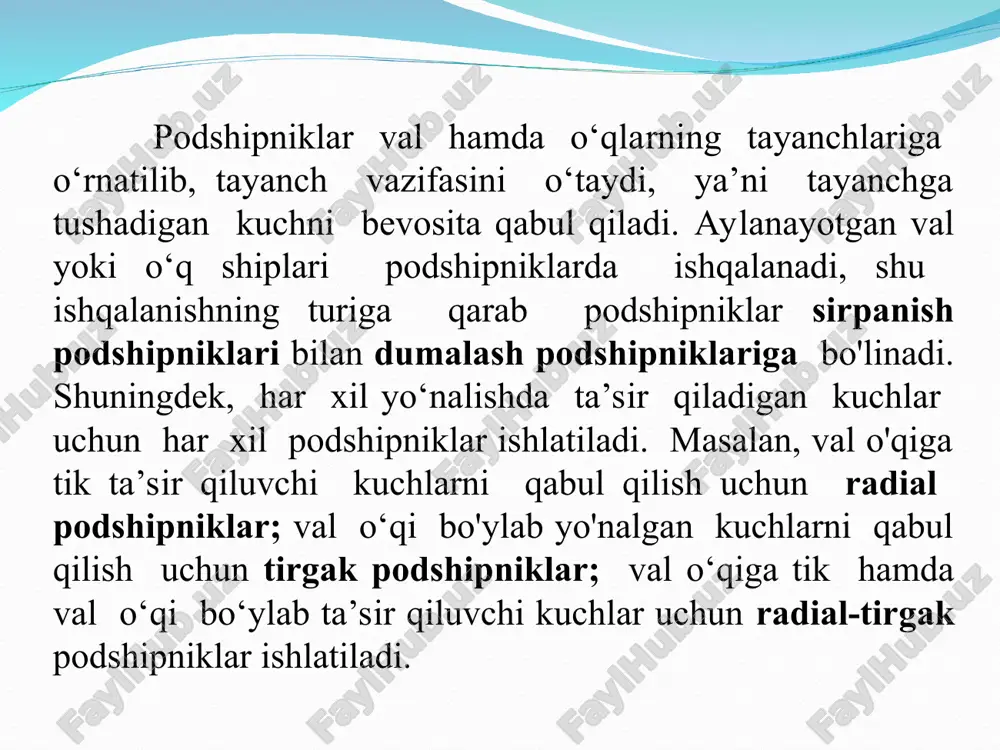

slayd 1 mavzu. podshipniklar. dumalanish podshipniklari. sirpanish podshipniklari reja: 1. podshipniklar to’grisida umumiy tushincha. 2. dumalash podshipniklarining asosiy konstruksiyasi va ularni hisoblash. 3. sirpanish podshipniklari. 4. sirpanish podshipniklarining konstruktsiyalari va ularni hisoblash. podshipniklar val hamda o‘qlarning tayanchlariga o‘rnatilib, tayanch vazifasini o‘taydi, ya’ni tayanchga tushadigan kuchni bevosita qabul qiladi. aylanayotgan val yoki o‘q shiplari podshipniklarda ishqalanadi, shu ishqalanishning turiga qarab podshipniklar sirpanish podshipniklari bilan dumalash podshipniklariga bo'linadi. shuningdek, har xil yo‘nalishda ta’sir qiladigan kuchlar uchun har xil podshipniklar ishlatiladi. masalan, val o'qiga tik ta’sir qiluvchi kuchlarni qabul qilish uchun radial podshipniklar; val o‘qi bo'ylab yo'nalgan kuchlarni qabul qilish uchun tirgak podshipniklar; val o‘qiga tik hamda val o‘qi bo‘ylab ta’sir qiluvchi kuchlar uchun radial-tirgak podshipniklar ishlatiladi. dumalash podshipniklarini hamma elementlari standartlashgan bo‘lib, dumalash elementlari uchun yo’lakchalari (4) bo’lgan tashqi va ichki halqalar (1;5), dumalash elementi (2) (zoldir, rolik), dumalash elementlarini bir-biridan ajratib turadigan separator (3) dan tashkil topgan. dumalash podshipniklari ishlash jarayonida …

2 / 30

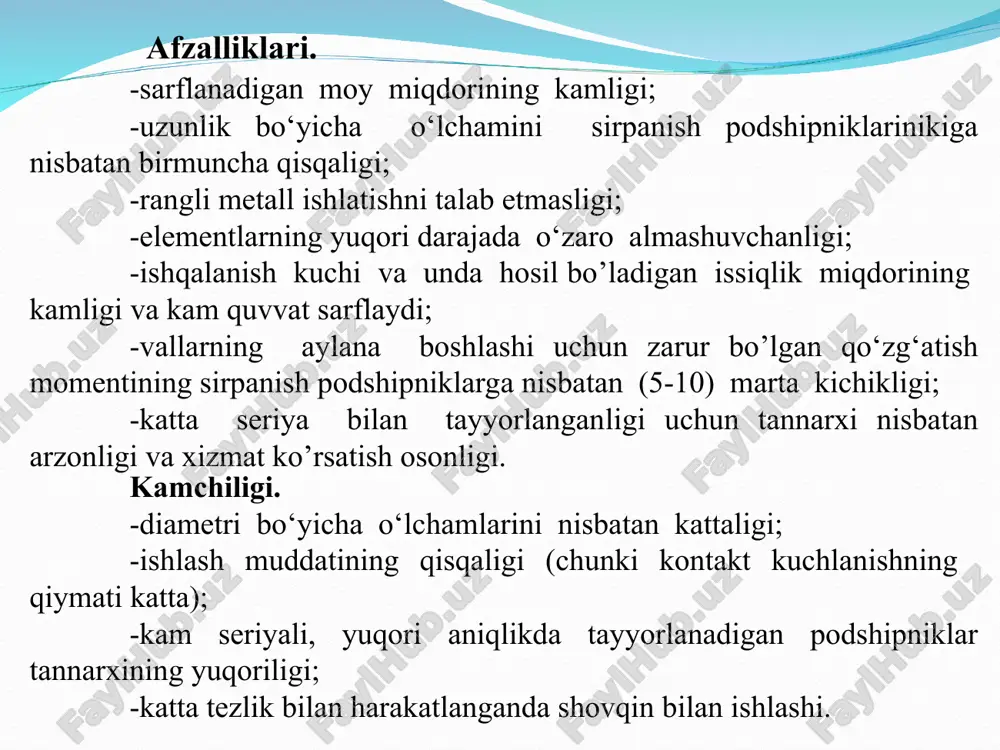

va xizmat ko’rsatish osonligi. kamchiligi. -diametri bo‘yicha o‘lchamlarini nisbatan kattaligi; -ishlash muddatining qisqaligi (chunki kontakt kuchlanishning qiymati katta); -kam seriyali, yuqori aniqlikda tayyorlanadigan podshipniklar tannarxining yuqoriligi; -katta tezlik bilan harakatlanganda shovqin bilan ishlashi. dumalash podshipniklarida dumalash elementlari zoldirli (a), rolikli bo‘lishi mumkin. rolikli dumalash elementlari esa silindrsimon (b), konussimon (v), bochkasimon (g), ignasimon (d) maxsus o’ramli (e) roliklarga bo‘linadi. dumalash elementlari bir qator, ikki qator va ko‘p qator qilib joylashishi mumkin. dumalash podshipniklar podshipniklarni bir-biridan ajratish uchun shartli belgilar qabul qilingan, bu belgilar halqalarning yon tomoniga yozilgan bo‘ladi. shartli belgining o‘ng tomonidan ikki raqam podshipnik ichki diametrini d ni bildiradi. bu ichki diametrlar 3 mm dan 10 mm gacha bo’lsa 1 mm dan, 20 mm gacha 2-3 mm dan farq qiladi (10, 12, 15, 17, 20), d-20-455 mm gacha bo’lganda esa 5 mm dan farq qiladi. masalan, 706 podshipnik bo‘lsa, 06x5=30 mm ga teng bo’ladi. shartli belgining o‘ng tomondan uchunchi …

3 / 30

tuzilishda o'zgartirishlar kiritilganligini bildiradi. masalan 7208 bunda 5-chi son yozilmagan, demak bu ichki diametri d 40 bo’lgan radial-tirak podshipnik. agarda 5-chi son yozilgan bo‘lsa 67208, bunday holda podshipnik tashqi halqasi chiqiqli bo’ladi, ya’ni podshipnik tuzilishiga o‘zgartirsh kiritilgan. shartli belgining o‘ng tomonidan ettinchi raqam podshipniklarning eni bo’yicha seriyasini bildiradi, masalan 0, 1, 2, 3, 4 va hokazo, bunda 4 eng enli hisoblanadi, 0 yozilmaydi. shuningdek, bu asosiy sonlardan tashqari ayni sonlarning o‘ng va chap tomonlarida qo‘shimcha sonlar yoki harflar bo‘lishi mumkin. bu son va harflar podshipniklarni tayyorlash jarayonida maxsus shartlar qo'yilganligini bildiradi. podshipniklarda shartli belgining chap tomonida asosiy sonlardan alohida tire qo‘yilib aniqlik darajasi yoziladi. podshipniklar 0, 6, 5, 4, 2 aniqlik daraja bilan tayyorlanadi, bunda 0 normal aniqlik daraja 2-eng yuqon aniqlik daraja. yuqorida ko‘rilgan 7208 podshipnikning aniqlik darajasi 0 ga teng. podchivniklarda shartli belgining o‘ng tomonida asosiy sonlardan alohida yozilgan harflar quyidagilami bildiradi: yu - zanglamaydigan po‘lat materiallardan; x …

4 / 30

qi diametrlari. zoldirlar soni z ≈(d +d)/(d-d) ikki qatorli zoldirli sferik podshipniklar katta radial kuchlarni qabul qilishi mumkin, bunda halqaning buralishi 1,5+4° gacha bo’lishi mumkin. rolikli ikki qatorli sferik podshipnik larjuda katta radial kuchlarni qabul qilishga mo’ljallangan bo‘lib, halqasi 0,3-2,5° gacha buralishi mumkin. zoldirli radial-tirak podshipniklar radial va bir tomonlama ta’sir qiluvchi bo‘ylama kuchlarni qabul qilishi mumkin. bu xil podshipniklarga zoldirli radial podshipniklarga nisbatan 45% zoldir ko‘p o‘rnatiladi, natijada 30-40% yuklanishni oshirish mumkin. zoldirli tirak podshipniklar bir tomonlama ta’sir qiluvchi bo‘ylama kuchlarni qabul qilishi mumkin. bunda valning tezligi 5-10 m/s gacha bo‘lishi kerak. zoldiming diametri d3 = 0,375 (d- d), zoldirlar soni z = 3,66 (d + d)/ (d - d). kalta rolikli radial podshipniklar zoldirli radial podshipniklarga nisbatan bir necha marta katta radial kuchlarni qabul qilishi mumkin. rolikli radial-tirak podshipniklar radial hamda bir tomonlama ta’sir qiluvchi bo‘ylama kuchlarni qabul qilishi mumkin. bunda valning tezligi 15 m/s gacha bo’lishi mumkin, …

5 / 30

rolikli podshipniklar hisoblanadi. sirpanish podshipniklarida sirpanib ishqalanish hodisasi sodir bo‘ladi. val va o‘qlarining tayanchga mo’ljallangan qismi sapfa deyiladi. sapfaning shakli silindrsimon, konussimon (a, b) zoldirsimon (v) bo‘lishi mumkin. tayanchlar val yoki o‘qning uchida joylashgan bo’lsa ship (a) o‘rtasida joylashgan bo‘yin (b) deb ataladi. agar val yoki o‘qning sapfasi ularning uzunligiga tik tekislikda joylashgan bo‘lsa, bunday sapfa tovon deyiladi. sirpanish podshipniklari yuqorida qayd etilgan sirpanish podshipniklaridan konussimon hamda zoldirsimon sirpanish podshipniklari nisbatan kam ishiatiladi. sirpanish podshipniklari tuzilishi jihatidan ajralmaydigan va ajraladigan podshipniklarga bo’linadi. ajralmaydigan ichquymasiz podshipniklarning tuzilishi oddiy bo‘lib, vaqt-vaqti bilan ishlaydigan sekin harakatlanuvchi mashinalarda ishiatiladi. 1- ichquyma; 2- ishqalanish yuzasini yoglash uchun maxsus ariqcha; 3- ichquymani korpusga mahkamlash uchun ishlatiladigan vint; 4- podshipnik korpusi. ajraladigan podshipniklar korpus (1), ikki bo‘lak ichquyma (2), qopqoq (3) hamda mahkamlash uchun ishlatiladigan bolt (4) dan iborat bo‘ladi. pallali qilib tayyorlash mumkin; tuzilishi oddiy va tannarxi arzon. kamchiliklari: rangli metallarning ishlatilishi; suyuqlikdagi ishqalanish rejimini hosil …
