1 / 48

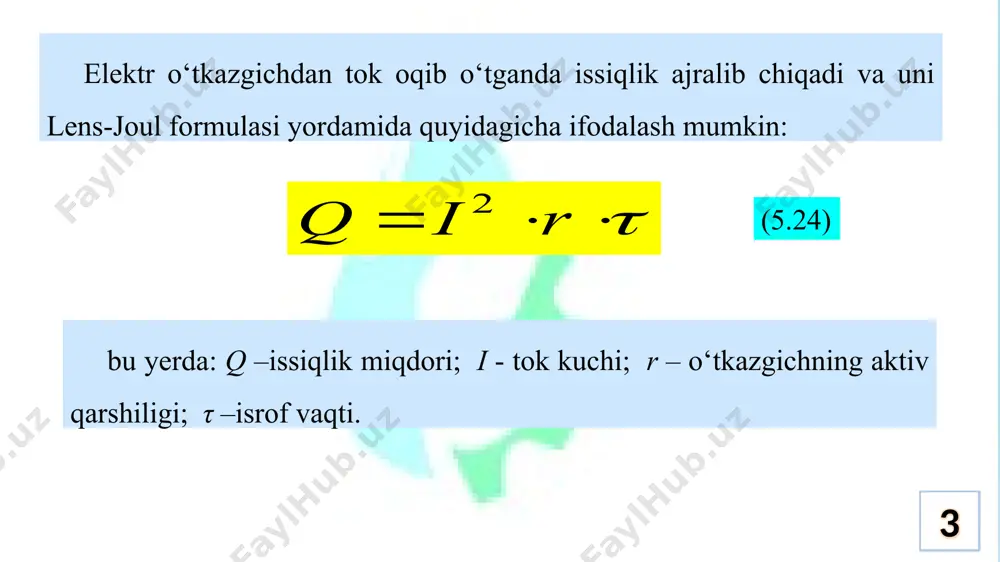

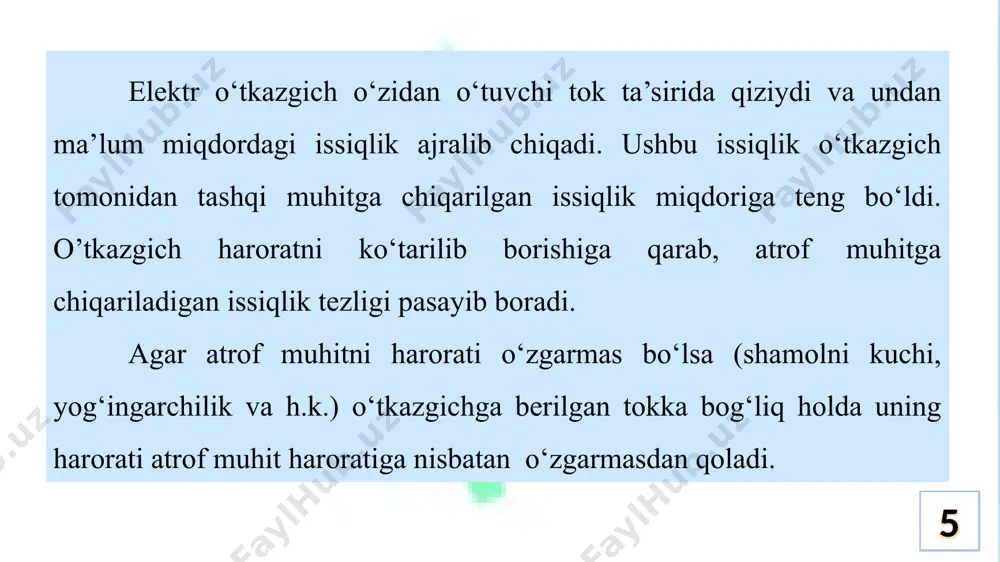

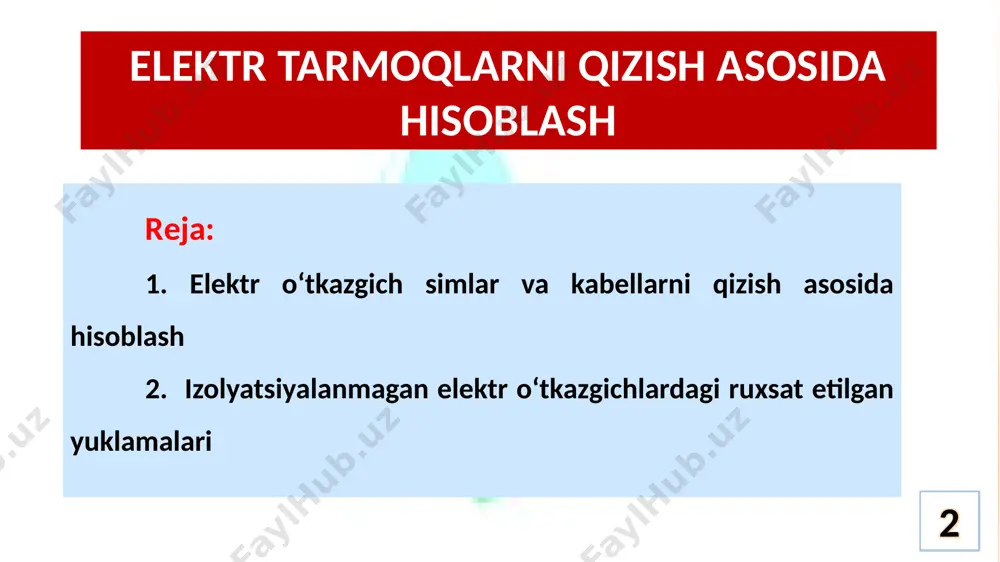

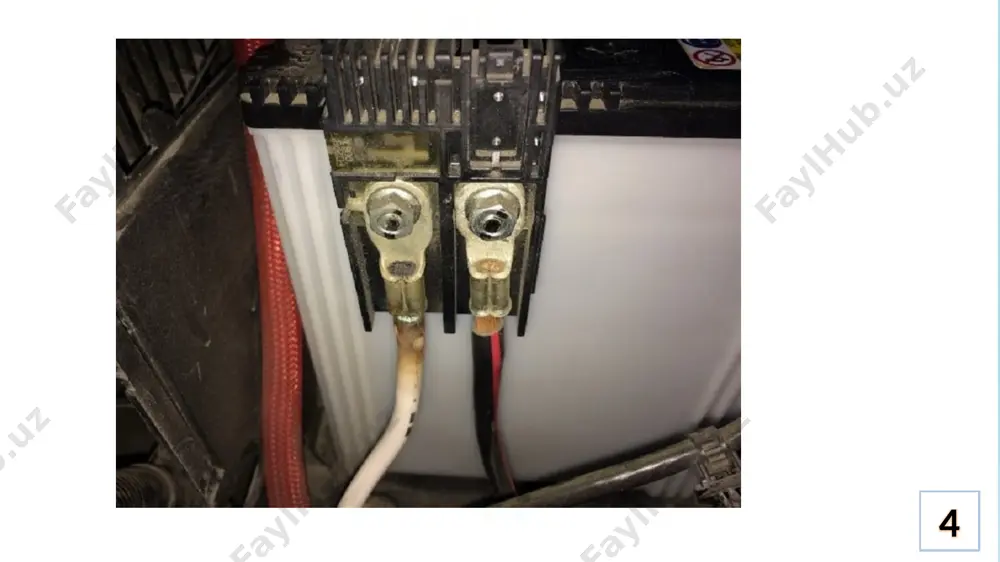

prezentatsiya powerpoint «elektr ta’minoni va qayta tiklanuvchan energiya manbalari» kafedrasi dotsenti toshpo’latov nusratillo telmanovich mavzu 15 elektr ta’minoti fan: elektr tarmoqlarni qizish asosida hisoblash 1 elektr tarmoqlarni qizish asosida hisoblash reja: 1. elektr o‘tkazgich simlar va kabellarni qizish asosida hisoblash 2. izolyatsiyalanmagan elektr o‘tkazgichlardagi ruxsat etilgan yuklamalari 2 elektr ta’minoni 3 elektr o‘tkazgichdan tok oqib o‘tganda issiqlik ajralib chiqadi va uni lens-joul formulasi yordamida quyidagicha ifodalash mumkin: (5.24) bu yerda: q –issiqlik miqdori; i - tok kuchi; r – o‘tkazgichning aktiv qarshiligi; τ –isrof vaqti. elektrosnabjenie 4 elektr ta’minoni 5 elektr o‘tkazgich o‘zidan o‘tuvchi tok ta’sirida qiziydi va undan ma’lum miqdordagi issiqlik ajralib chiqadi. ushbu issiqlik o‘tkazgich tomonidan tashqi muhitga chiqarilgan issiqlik miqdoriga teng bo‘ldi. o’tkazgich haroratni ko‘tarilib borishiga qarab, atrof muhitga chiqariladigan issiqlik tezligi pasayib boradi. agar atrof muhitni harorati o‘zgarmas bo‘lsa (shamolni kuchi, yog‘ingarchilik va h.k.) o‘tkazgichga berilgan tokka bog‘liq holda uning harorati atrof muhit haroratiga nisbatan o‘zgarmasdan …

2 / 48

‘tkazgichdan tok o‘tgan paytda haroratning ortishi ruxsat etilgan qiymatdan yuqori bo‘lmasligini ta’minlashga erishishdan iborat bo‘ladi. elektr ta’minoni 10 havo liniyalaridagi izolyatsiyalangan o‘tkazgichlarning maksimal ruxsat etilgan harorati 700s dan ortmasligi kerak. ushbu unchalik yuqori bo‘lmagan ko‘rsatkich o‘tkazgichning shikastlanishidan xavfsirash emas, balki kontakt ulanishlarning ishonchliligini ta’minlash uchundir. elektr ta’minoni 11 odatda yuqori harorat o‘tkazgichlarda oksidlanish jarayoning kuchayishiga, qarshilikni ortishiga sabab bo‘lib ushbu jarayon harorat ko‘tarilishi bilan jadallashadi. bu o‘z navbatida kontakt qarshilikni ortishiga va shunga mos katta miqdorda issiqlik ajralishiga sabab bo‘ladi. ulanish joyidagi harorat ortadi, oksidlanish kuchayadi va kontakt ulanish joyidagi qarshilik hisobiga buzulish yuzaga keladi. elektrosnabjenie 12 elektr ta’minoni 13 bino ichida o‘rnatilgan ochiq o‘tkazgichlardagi ruxsat etilgan qizish harorati ham 700 s gacha qilib belgilangan. bu yong‘in xavfsizligini ta’minlash hamda o‘tkazgichlar yuzasida qo‘ngan chang zarrachalarining kuyishi oqibatida paydo bo‘ladigan yoqimsiz hid chiqishini oldini olish uchundir. elektrosnabjenie 14 elektr ta’minoni 15 elektr o‘tkazgichlarni qizish bo‘yicha hisoblashda atrof muhitning haroratini bilish kerak. …

3 / 48

gichning yuza harorati; t0 – atrof muhitning harorati 0s; τ – vaqt, s. elektrosnabjenie 18 elektr ta’minoni 19 agar o‘tkazgichning harorati turg‘unlashsa, bu holat o‘tkazgichdan chiqayotgan issiqlikning, atorf muhitga tarqatilgan issiqlikka tenglashganligini anglatadi. ya’ni: bu yerdan: (5.26) elektr ta’minoni 20 yoki: bu yerda: d - o‘tkazgichning diametri; l - o‘tkazgichning uzunligi; γ – o‘tkazgich materialining solishtirma o‘tkazuvchanligi. c va r ning qiymatlarini (5.26) formulaga asosan quyidagicha ifodalash mumkin: (5.27) elektr ta’minoni 21 agar qolgan barcha ko‘rsatkichlar ma’lum bo‘lsa formuladan o‘tkazgichning ruxsat etilgan toki topiladi. odatda ruxsat etilgan tok formuladan emas, balki jadvaldan topiladi. ammo ushbu formulani o‘tkazgichning boshqa shakldagi ish rejimga o‘tgan paytdagi kattalikni aniqlash uchun ishlatish mumkin. mazkur holat uchun tokni aniqlashda: elektr ta’minoni 22 o’tkazgichning yuzasidagi issiqlik o‘tkazuvchanlik harorat o‘zgarishi bilan bir oz darajaga o‘zgarsa, xuddi shunday kattalik boshqa holat uchun quyidagicha ifodalanadi: ikkinchi ifodani birinchi ifodaga taqsimlab quyidagini olamiz: elektr ta’minoni 23 qisqartirishlardan so‘ng: (5.28) 5.27 – …

4 / 48

di. masalan: kesim yuzasi 16 mm2 li alyumini o‘tkazgich uchun ochiq havodan o‘tganda j16 = 105/16 =6,57 a/mm2; o‘tkazgichning kesimi 150 mm2 uchun xuddi shunday holatda j150 = 440/150 = 2,93 a/mm2 ya’ni tokning zichligi 2 martadan ham ortiq farq qiladi. elektr ta’minoni 27 buni, o‘tkazgich diametrining ortishi uning yuzasi kvadratiga poporsional ravishda kattalashishi, kesim yuzasining diametrning birinchi darajasiga bog‘liqligi bilan izohlash mumkin. shunga bog‘liq holda o‘tkazgich diametrining ortishi, kesim yuzasi birligiga teng keluvchi issiqlik ajralishining zaiflashishiga sabab bo‘ladi. buning oqibatida qiymati ortsa ham, bitta katta kesimli o‘tkazgich o‘rniga ikkita umumiy kesimi teng bo‘lgan o‘tkazgichlarni o‘rnatish maqsadga muvofiq degan xulosaga kelish mumkin. elektr ta’minoni 28 shuni e’tibordan chetda qoldirmaslik kerakki, o‘tkazgichning kesimi ayrim holatlarda ruxsat etilgan yuklama toki asosida aniqlanadi. ruxsat etilgan tok yuklamasi juda ozligi sababli aksariyat holatlarda o‘tkazgichning kesimi kuchlanish isrofiga yoki tokni iqtisodiy zichligiga asosan tanlanadi. elektr ta’minoni 29 2. izolyatsiyalangan elektr o‘tkazgichlar va kabellardagi ruxsat etilgan …

5 / 48

kerak. elektr ta’minoni 32 3. elektr tarmog‘idagi o‘tkazgich simlar va kabellarni qizish asosida tanlash hisobi elektr ta’minot tarmoqlaridagi o‘tkazgich simlar va kabellar, o‘chirish va hisoblash qurilmalaridagi tok turg‘unligi elemenetlari, ortiqcha yuklanganlik ostida ishlashdan himoyalash uskunalaridagi ijro mexanizmlari qizish talabiga asosan hisoblashni talab etadi. hisobni amalga oshirganda: elektr tarmog‘i qanday holatdagi muhitdan o‘tganligini; o‘tkazgich metallining ayni paytdagi haroratini; elektrosnabjenie 33 elektrosnabjenie 34 elektr ta’minoni 35 o‘tkazgich qanday metall materialdan yasalganligini; izolyatsiya qobig‘i tarkibini (qog‘oz, lak-mato, polietilen, polixlorvenil va h.k.); yotqizish turini (ochiq yoki polietilen, asbest quvurda, maxsus metall qobiq ichida (korob) izolyatsiyalangan sim yoki kabel holatida); o‘tkazilish tartibi (ochiq havoda, bino ichida, devor orsida, yopiq holda, quvurda, kabel kanalida, yerda)ni; kuchlanishning darajasi (0,22; 0,4; elektr ta’minoni 36 6; 10; 35 kv va h.k)ni bilish talab etiladi. o’tkazgichning yuqorida keltirilgan talablar asosida o‘tkazilishi o‘tkazgichdagi metallning yoki muhitning harorati o‘zgarishiga olib kelishi mukin. o’tkazgichdan o‘tuvchi ruxsat etilgan tok quyidagi formuladan topiladi: bu yerda: …
