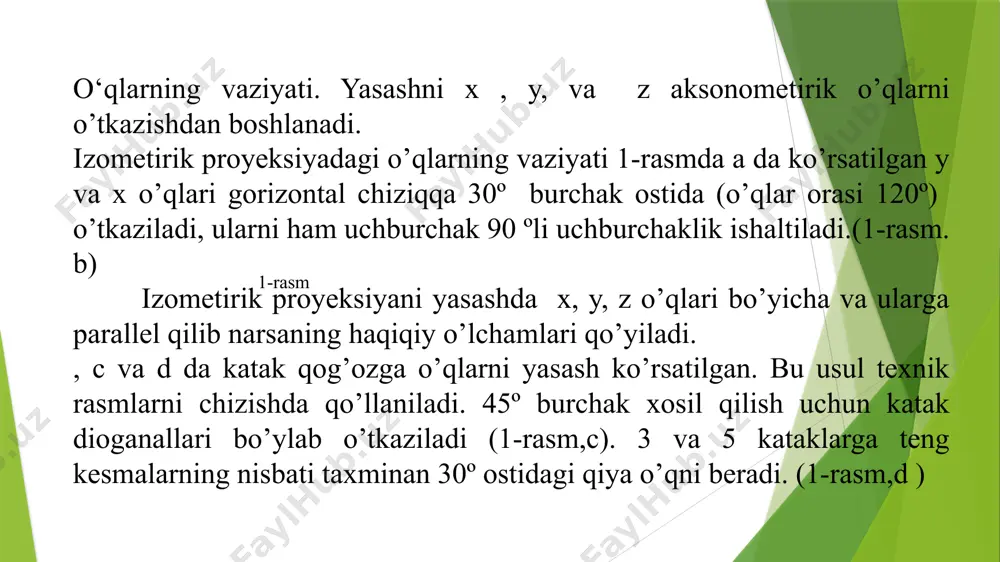

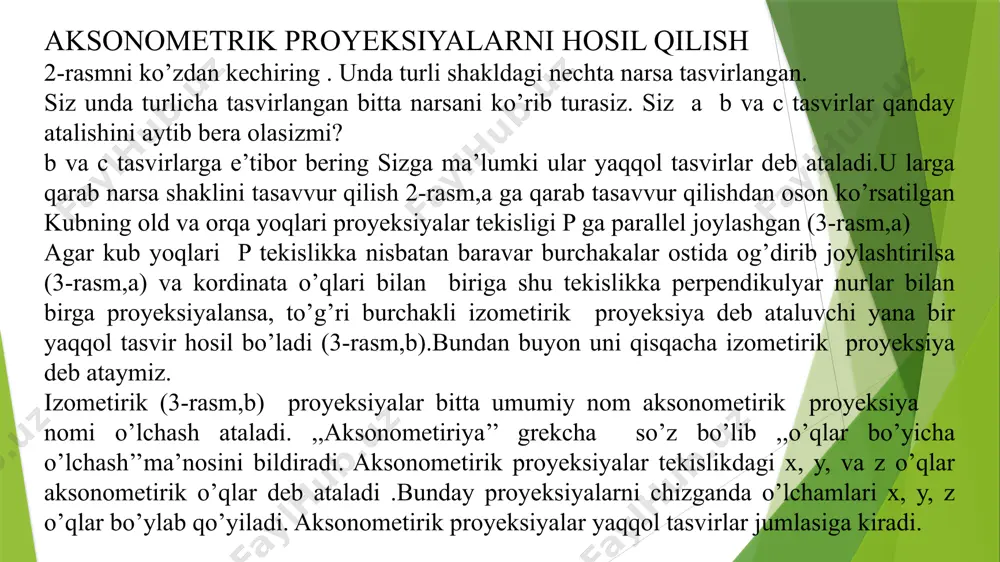

prezentatsiya powerpoint 2.mavzu: buyumni proyeksiyalar tizimidagi proyeksiyalash reja: aksonometrik proyeksiyalar yasash. asosiy ko‘rinishlar. qo‘shimcha va mahalliy ko‘rinishlar. o‘qlarning vaziyati. yasashni x , y, va z aksonometirik o’qlarni o’tkazishdan boshlanadi. izometirik proyeksiyadagi o’qlarning vaziyati 1-rasmda a da ko’rsatilgan y va x o’qlari gorizontal chiziqqa 30º burchak ostida (o’qlar orasi 120º) o’tkaziladi, ularni ham uchburchak 90 ºli uchburchaklik ishaltiladi.(1-rasm. b) izometirik proyeksiyani yasashda x, y, z o’qlari bo’yicha va ularga parallel qilib narsaning haqiqiy o’lchamlari qo’yiladi. , c va d da katak qog’ozga o’qlarni yasash ko’rsatilgan. bu usul texnik rasmlarni chizishda qo’llaniladi. 45º burchak xosil qilish uchun katak dioganallari bo’ylab o’tkaziladi (1-rasm,c). 3 va 5 kataklarga teng kesmalarning nisbati taxminan 30º ostidagi qiya o’qni beradi. (1-rasm,d ) 1-rasm 1-rasm. aksonometrik proyeksiyalarni hosil qilish 2-rasmni ko’zdan kechiring . unda turli shakldagi nechta narsa tasvirlangan. siz unda turlicha tasvirlangan bitta narsani ko’rib turasiz. siz a b va c tasvirlar qanday atalishini aytib bera olasizmi? …

2 / 30

k proyeksiyalar tekislikdagi x, y, va z o’qlar aksonometirik o’qlar deb ataladi .bunday proyeksiyalarni chizganda o’lchamlari x, y, z o’qlar bo’ylab qo’yiladi. aksonometirik proyeksiyalar yaqqol tasvirlar jumlasiga kiradi. 2-rasm. 3-rasm. buyumni proyeksiyalar tekisliklariga proyeksiyalash ba’zi buyumlar o‘zining konstruksiyasi sodda bo‘lishiga qaramay ikkita proyeksiyada tasvirlanishi talab qilinadi. masalan, model (buyum) gorizontal proyeksiyalar tekisligi h ga konturi to‘g‘ri to‘rtburchak, v ga o‘zining frontal konturi bo‘yicha proyeksiyalanadi. modelni olib qo‘yib, h teksligini pastga x o‘qning ostiga v tekislik bilan bitta tekislik hosil qilinsa, epyur, ya’ni tekis chizma hosil bo‘ladi (105- chizma, a,b). proyeksiyalarni bog‘lovchi yordamchi chiziqlar va tekisliklarni chegaralovchi chiziqlar ham standartga muvofiq tasvirlanmasliklari mumkin (105- chizma, c). 105- chizma texnikada shunday buyumlar mavjudki, ularni uchta va undan ortiq proyeksiyalarda tasvirlashga to‘g‘ri keladi. masalan, 106- chizmada tasvirlangan buyum olinsa, uning tuzilishi ancha murakkab, orqa devorini silindr teshib o‘tgan bo‘lib, ikki tomonida og‘ma devorlari mavjud. bu devorlarning shakli faqat yonidan aniq ko‘rinadi. shuning uchun …

3 / 30

omonining proyeksiyalar tekisligidagi tasviri tushuniladi. ular asosiy, qo‘shmcha va mahalliy ko‘rinishlarga bo‘linadi 1. asosiy ko‘rinishlar kubning ichiga joylashgan modelning kub tomonlaridagi oltita tasviri asosiy ko‘rinishlar deyiladi. modelning tasviri kub tomonlariga 108-chizma, a da ko‘rsatilgan yo‘nalishlar bo‘yicha proyeksiyalanadi. kub tomonlarida modelning oldidan, ustidan, chap yondan, o‘ng yondan, pastdan (ostdan) va orqadan ko‘rinishlari tasvirlanadi (108-chizma,b). so‘ngra kub tomonlarining yoyilmasi tekislikka 108-chizma, c dagidek tartibda joylashtiriladi. kub yoqlarini chegaralovchi chiziqlar o‘chirilib tashlanadi va tasvirlar 108-chizma, d dagi kabi ko‘rinishga ega bo‘ladi. bu asosiy ko‘rinishlardan frontal v tekislikdagi ko‘rinishi bosh ko‘rinish deb ataladi. shuning uchun ham buyumni bu tekislikka nisbatan shunday joylashtirish kerakki, undagi ko‘rinish bo‘yicha buyumning shakli va o‘lchamlari to‘g‘risidagi ko‘proq va aniqroq tasavvur qilishga imkon yaratilsin. buyumni chizmasi chizilayotganda ko‘rinishlar soni kam bo‘lishiga, lekin unda buyum to‘g‘risida to‘la ma’lumot beradigan bo‘lishiga harakat qilinadi. bunda standartlarda belgilangan shartli belgilar, soddalashtirishlar va yozuvlardan to‘la foydalanish talab etiladi. ba’zi xorijiy mamlakatlarda talabga ko‘ra ko‘rinishlar 109-chizmadagidek …

4 / 30

ining hech qaysisida to‘g‘ri tasvirlashning iloji bo‘lmasa, buyumning o‘sha ko‘rinishi asosiy ko‘rinishlarga parallel bo‘lmagan yangi qo‘shmcha tekislikda bajariladi va bu qo‘shimcha ko‘rinish deyiladi (110-chizma). qo‘shimcha ko‘rinish chizmada ma’lum yozuv bilan belgilanadi. bunday tasvir chizmaning bo‘sh joyiga chiziladi. agar buyum sirtidagi tor (kichik) qismigina chegaralanib olinsa, bunday tasvir mahalliy ko‘rinish deyiladi (111–chizmadagi a va b ko‘rinishlar). mahalliy ko‘rinish mumkin qadar kichik chegaralanishi kerak. agar buyumning qismi faqat konturi bo‘yicha ko‘rsatilib, uning orasida joylashgan buyum sirti bo‘lagi tasvirlanmasa, bu tasvir ham mahalliy ko‘rinish hisoblanadi (111- chiz- madagi a ko‘rinish). 110 -rasm qo‘shimcha va mahalliy ko‘rinishlar qulay holatga burib tasvirlanishi mumkin. lekin buyumning bosh ko‘rinishidagi qabul qilingan vaziyat o‘zgarmasligi lozim. bunday hollarda ko‘rinishga burilganlikni ko‘rsatuvchi belgi qo‘yiladi (112-chizma). agar chizmada asosiy ko‘rinishlar bosh ko‘rinishga nisbatan, ya’ni mos joylashtirilmagan bo‘lsa, ular chizmada zarur yozuv va yo‘nalishlar bilan ta’minlanishi lozim (111, 112 -chizma). chizmalarda ko‘rinishlarni mumkin qadar kam bo‘lishishiga erishish uchun turli shartli belgilardan foydalaniladi. …

5 / 30

16-chizma) ko‘rinishi yoxud qo‘shimcha yoki mahalliy ko‘rinish kiritiladi (111, 113-chizma). shunda ham buyumning qismlarini aniqlash qiyin bo‘lsa, bosh ko‘rinishga nisbatan unga bog‘langan holda ustdan va chapdan ko‘rinishlari qo‘shib tasvirlanadi. buyumning o‘rta qismidagi prizmatik sirtning to‘rtala burchagi yumaloqlangan, silindrik teshiklar faqat ustdan ko‘rinishda aniqlanadi (117-chizma). buyumning ustdagi qismi o‘rtadagi prizmatik sirt bilan radius orqali ravon tutashtirilganligi va ostdagi qismi yarim silindr ekanligi faqat chapdan ko‘rinishda aniqlanadi. buyumning chizmalarida ko‘rinmaydigan qismlari shtrix chiziqlarida tasvirlanadi. 115–chizma 116–chizma 117 - chizma oddiyroq buyumlarda ko‘rinmaydigan qismlarini shtrix chiziqda tasvirlash xalaqit bermasa-da, murakkabroq buyumlarda ko‘rinmaydigan qismlarni shtrix chiziqlarda tasvirlash chizmalarni o‘qishni ancha qiyinlashtiradi, chalkashtiradi ham. chizmani o‘qishni osonlashtirish maqsadida, tasvirlarda qirqim va kesimlar qo‘llaniladi. uch o‘lchovli bo‘lgan mashina buyumlari, ikki yoki undan ko‘p (buyumning shaklidan kelib chiqib) ko‘rinishlar bilan tasvirlanishi mumkin. jismlarni proyeksiyalash bobida ko‘rib chiqilganidek, jismlarning proyeksiyalanishi turli ko‘rinishlarda berilishi mumkin.mashina buyumlari 118-chizmada ko‘rsatilgandek oddiy jismlarning qo‘shish yoki ayirish bilan yaratiladi. ayrilgan qismi: teshik, chuqurlik …
