1 / 29

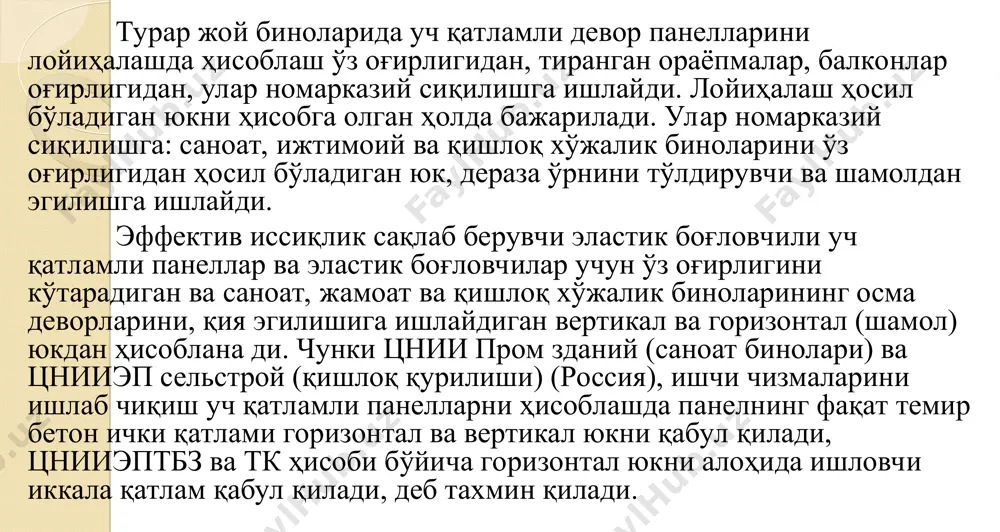

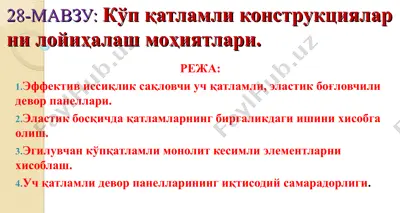

28-мавзу: кўп қатламли конструкцияларни лойиҳалаш моҳиятлари. 28-мавзу: кўп қатламли конструкциялар ни лойиҳалаш моҳиятлари. режа: эффектив иссиқлик сақловчи уч қатламли, эластик боғловчили девор панеллари. эластик босқичда қатламларнинг биргаликдаги ишини хисобга олиш. эгилувчан кўпқатламли монолит кесимли элементларни хисоблаш. уч қатламли девор панелларининг иқтисодий самарадорлиги. турар жой биноларида уч қатламли девор панелларини лойиҳалашда ҳисоблаш ўз оғирлигидан, тиранган ораёпмалар, балконлар оғирлигидан, улар номарказий сиқилишга ишлайди. лойиҳалаш ҳосил бўладиган юкни ҳисобга олган ҳолда бажарилади. улар номарказий сиқилишга: саноат, ижтимоий ва қишлоқ хўжалик биноларини ўз оғирлигидан ҳосил бўладиган юк, дераза ўрнини тўлдирувчи ва шамолдан эгилишга ишлайди. эффектив иссиқлик сақлаб берувчи эластик боғловчили уч қатламли панеллар ва эластик боғловчилар учун ўз оғирлигини кўтарадиган ва саноат, жамоат ва қишлоқ хўжалик биноларининг осма деворларини, қия эгилишига ишлайдиган вертикал ва горизонтал (шамол) юкдан ҳисоблана ди. чунки цнии пром зданий (саноат бинолари) ва цнииэп сельстрой (қишлоқ қурилиши) (россия), ишчи чизмаларини ишлаб чиқиш уч қатламли панелларни ҳисоблашда панелнинг фақат темир бетон ички …

2 / 29

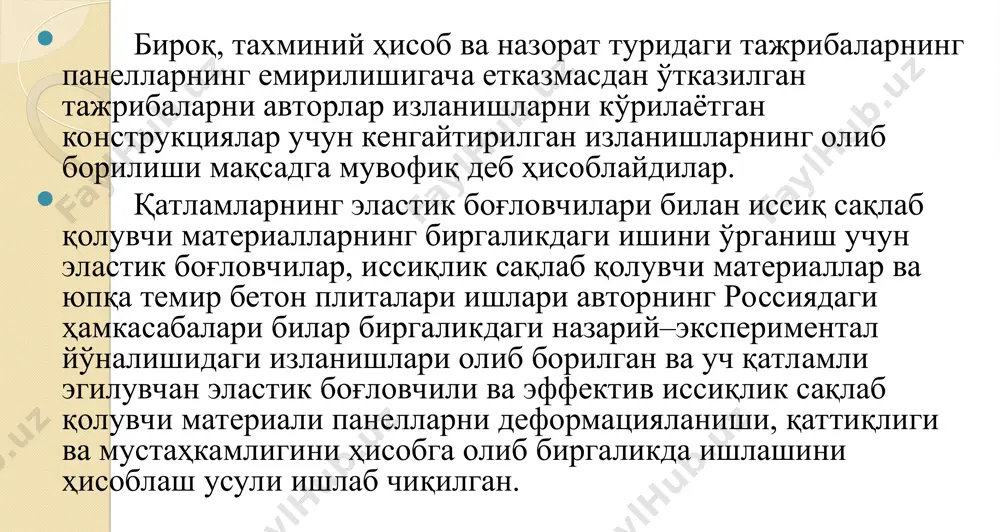

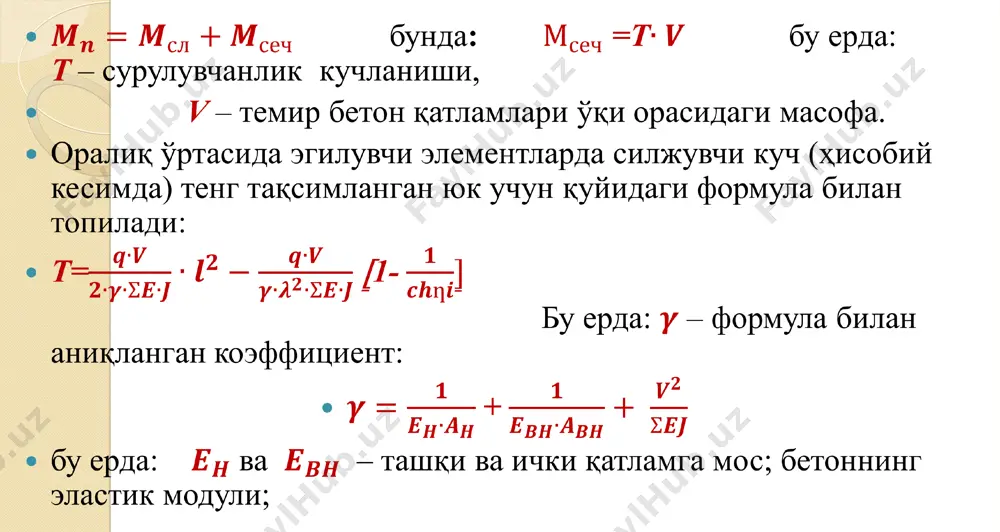

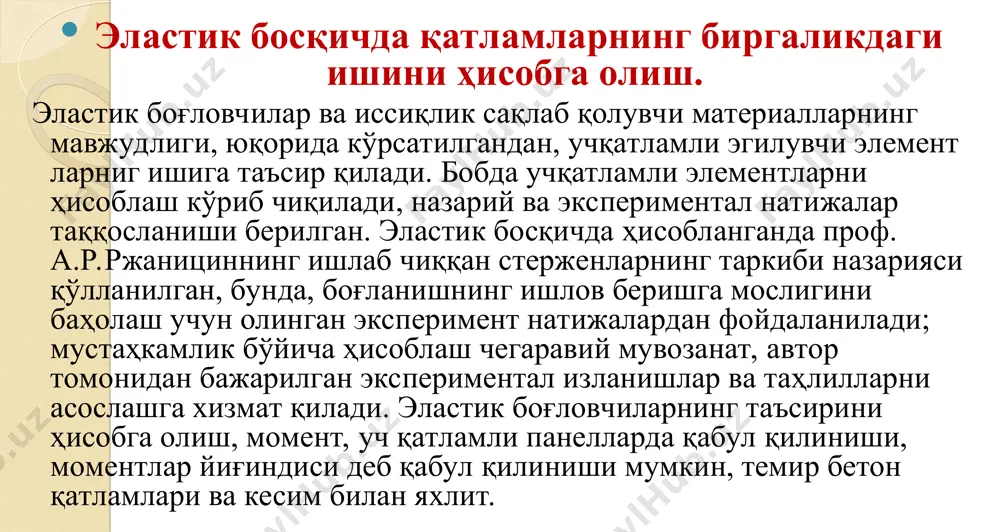

к боғловчили ва эффектив иссиқлик сақлаб қолувчи материали панелларни деформацияланиши, қаттиқлиги ва мустаҳкамлигини ҳисобга олиб биргаликда ишлашини ҳисоблаш усули ишлаб чиқилган. эластик босқичда қатламларнинг биргаликдаги ишини ҳисобга олиш. эластик боғловчилар ва иссиқлик сақлаб қолувчи материалларнинг мавжудлиги, юқорида кўрсатилгандан, учқатламли эгилувчи элемент ларниг ишига таъсир қилади. бобда учқатламли элементларни ҳисоблаш кўриб чиқилади, назарий ва экспериментал натижалар таққосланиши берилган. эластик босқичда ҳисобланганда проф. а.р.ржанициннинг ишлаб чиққан стерженларнинг таркиби назарияси қўлланилган, бунда, боғланишнинг ишлов беришга мослигини баҳолаш учун олинган эксперимент натижалардан фойдаланилади; мустаҳкамлик бўйича ҳисоблаш чегаравий мувозанат, автор томонидан бажарилган экспериментал изланишлар ва таҳлилларни асослашга хизмат қилади. эластик боғловчиларнинг таъсирини ҳисобга олиш, момент, уч қатламли панелларда қабул қилиниши, моментлар йиғиндиси деб қабул қилиниши мумкин, темир бетон қатламлари ва кесим билан яхлит. эгилувчи уч қатламли элементларда дарз пайдо бўлиши ҳисобига. тенгламанинг чап томонида ўқи нисбатан ички қатлам учун ташқи кучдан момент ёзилган, ўнг томонида кесимда қабул қилувчи момент. қатламлардаги кучланиш унинг қалинлигига пропорционал, демак …

3 / 29

ги элементларни ҳисоблаш ва конструк торлаш амалдаги нормаларда тавсиялар мавжуд эмас, бироқ кўпчилик авторларнинг тавсияларига кўра, нормада қабул қилинган ёндошишлар дан, геометрия хусусиятларини ҳисобга олган ҳолда мустаҳкамлик ва қатламларда деформация хусусиятларидан фойдаланиб ҳисоблашни тавсия этганлар. эгилувчан элементларни ҳисоблашда қмқ даги қатламлар ҳар хил мустаҳкамликка эга бўлган бетонлар ва кам мустаҳкамликка эга бўлган бетонлар ўзларига мос ҳисобий қаршиликларни ҳисобга олишни тавсия этади, бироқ энг паст маркадан бир даража юқори бўлмаган ва энг паст марка қаршилигидан ошмаслиги керак. қмқ – 2.03.01–96 амалдаги нормаларида кўп қатламли элементларнинг нормал кесимининг мустаҳкам лиги бўйича ҳисоблашда тавсиялар мавжуд эмас. кўп қатламли элемент ларнинг мустаҳкамлигини баҳолашда қатор муаллифлар техник механика даги келтирилган кесим методи билан ҳисоблашни қмқ 2.03.01–96 талабларига мос бир хил материал конструкцияси деб қабул қилиниши асосида ҳисоблаш усулидан фойдаланадилар. бир қатор муаллифлар уч қатламли кесимни бир турдаги анча мустаҳкам бетонга келтирилиши, бетон қатламлари эластиклиги модулининг нисбатидан келиб чиққан ҳолда ҳисоблашни тавсия этмоқда лар. бошқа муаллифлар, …

4 / 29

рни арматуралаш улуши камлигини ҳисобга олганда сиқилган зона асосан ташқи қатламга тўғри келишини инобатга олиш зарур. уч қатламли элементларни деформациясини ҳисоблашда ҳам кесимни бир турдаги бетонга келтириб бетонларни эластик модуллари нисбати асосида олинади. кейинчалик эса эгилиш қмқ талабларига мос равишда олиб борилади. бу ерда келтирилган кесим қалинликларини камайиши қатлам бетонларини деформацияси хусусиятлари нисбатини кўпайишига боғлиқ. шунинг учун ҳам уч қатламли элементларни эгилиши ўрта қатламни силжиш деформациясига боғлиқ. олиб борилган изланишларда уч қатламли монолит боғланган ўрта қатлами паст мустаҳкамликка эга бўлган элементларда ўрта қатламининг силжиши деформация элементи умумий эгилишига таъсири камлиги кузатилган. бу конструкцияларда ўрта қатламни мустаҳкамлиги етарли бўлгани учун ҳам уларни силжиш деформациясини таъсири камлиги кўрсатилган. уч қатламли девор панелларининг иқтисодий самарадорлиги. техник–иқтисодий ҳисоблар шуни кўрсатадики, корхонада ишлаб чиқарилган енгил бетонли икки қатламли панеллар ва цокол панеллари горизонтал 1.832.1–9 серияга мос тайёрланган панеллардан анча самарали дир. цокол девор панелларининг (этаж баландлиги) қўлланилиши пўлат сарфини 20–25% га тежаш имконини беради, нархини …

5 / 29

рни қўллаш мумкин, айниқса маҳаллий ва экологик тоза (эковата, торфли плиталар, арболит, фибролит, уяли бетон, перлитбетон, вермикулитобетон, шиша толали ва базальт толали маҳсулотлари ва бошқалар). иккала босқич учун рақобатбардош бўлмаган бир қатламли керамзибетонли деворлардир. ҳатто уч қатламли деворнинг ташқи қатламида қўллаш (1 чи босқич) кам самаралидир, қумли бетонни қўллашга (2 босқич), уялига нисбатан эса умуман самарасиз. девор панелларни техника–иқтисодий кўрсаткичлари солиштирилганда монолит боғланган уч қатламли панеллар самараси юқоридир.келгусида девор панелларини иқтисодий жиҳатдан самарасини ошириш учун қатлам бетонларини оғирлигини камайтириш, уч қатламли темирбетон панелларида арматура сарфини камайтириш ва ўрта қатлам бетон зичлигини камайтириш, уларни иссиқлик изоляция ҳусусиятларини ошириш ишларини давом эттириш керак. назорат саволлари 1. кўп қатламли темирбетон конструкцияларни лойиҳалаш ва ишлатиш. 2. уч қатламли панел конструкциялари. 3. эластик боғловчили уч қатламли панел конструкциялари. 4. монолит боғланган уч қатламли темир бетон конструкциялар. 5. уч қатламли конструкцияларни лойиҳалаш моҳиятлари. 6. эффектив иссиқлик сақловчи уч қатламли эластик боғловчили девор панеллар. 7. эластик босқичда …
