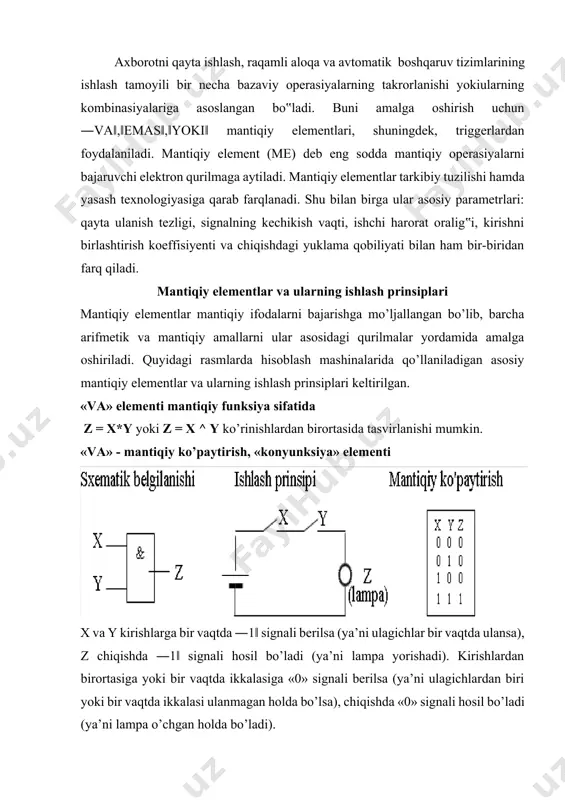

1668024811.docx mantiqiy elementlar va ularni qurish reja: 1. mantiqiy elementlar va ularning ishlash prinsplari 2. mantiqiy elementlarni ishlab chiqarish. texnologiyalari. 3. mantiqiy elementlarning asosiy parametrlari. va xarakteristikalari. axborotni qayta ishlash, raqamli aloqa va avtomatik boshqaruv tizimlarining ishlash tamoyili bir necha bazaviy operasiyalarning takrorlanishi yokiularning kombinasiyalariga asoslangan bo‟ladi. buni amalga oshirish uchun ―va‖,‖emas‖,‖yoki‖ mantiqiy elementlari, shuningdek, triggerlardan foydalaniladi. mantiqiy element (me) deb eng sodda mantiqiy operasiyalarni bajaruvchi elektron qurilmaga aytiladi. mantiqiy elementlar tarkibiy tuzilishi hamda yasash texnologiyasiga qarab farqlanadi. shu bilan birga ular asosiy parametrlari: qayta ulanish tezligi, signalning kechikish vaqti, ishchi harorat oralig‟i, kirishni birlashtirish koeffisiyenti va chiqishdagi yuklama qobiliyati bilan ham bir-biridan farq qiladi. mantiqiy elementlar va ularning ishlash prinsiplari mantiqiy elementlar mantiqiy ifodalarni bajarishga mo’ljallangan bo’lib, barcha arifmetik va mantiqiy amallarni ular asosidagi qurilmalar yordamida amalga oshiriladi. quyidagi rasmlarda hisoblash mashinalarida qo’llaniladigan asosiy mantiqiy elementlar va ularning ishlash prinsiplari keltirilgan. «va» elementi mantiqiy funksiya sifatida z = x*y …

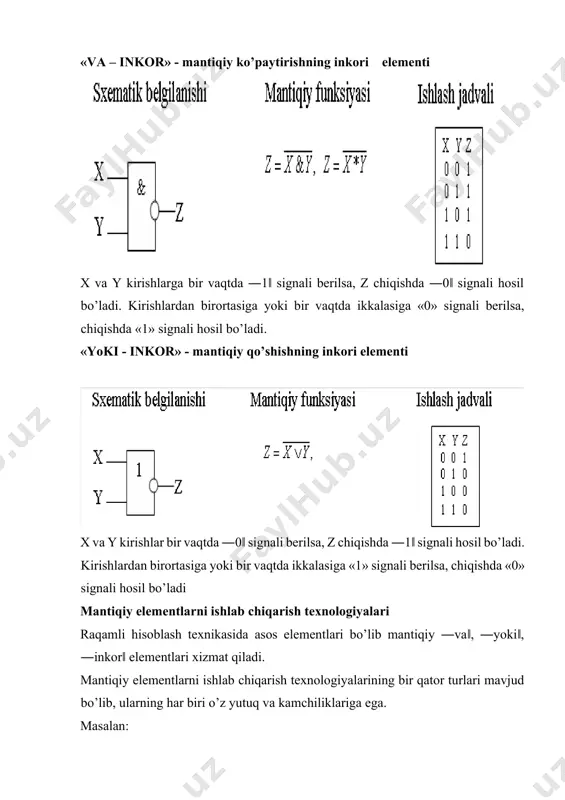

z = x v y kurinishlarda tasvirlanadi x va y kirishlarga bir vaqtda ―0‖ signali berilsa (ya’ni ulagichlar bir vaqtda ulanmagan holda bo’lsa), z chiqishda ―0‖ signali hosil bo’ladi (ya’ni lampa o’chgan holda bo’ladi). kirishlardan birortasiga yoki bir vaqtda ikkalasiga «1» signali berilsa (ya’ni ulagichlardan biri yoki bir vaqtda ikkalasi ulansa), chiqishda «1» signali hosil bo’ladi (ya’ni lampa yorishadi). «inkor» - mantiqiy inkor qilish («emas») elementi «inkor» elementining chiqishidagi son uning kirishidagi songa nisbatan teskari kodga ega bo’ladi. «inkor» elementi mantiqiy funksiya sifatida ko’rinishda tasvirlanadi. «va – inkor» - mantiqiy ko’paytirishning inkori elementi x va y kirishlarga bir vaqtda ―1‖ signali berilsa, z chiqishda ―0‖ signali hosil bo’ladi. kirishlardan birortasiga yoki bir vaqtda ikkalasiga «0» signali berilsa, chiqishda «1» signali hosil bo’ladi. «yoki - inkor» - mantiqiy qo’shishning inkori elementi x va y kirishlar bir vaqtda ―0‖ signali berilsa, z chiqishda ―1‖ signali hosil bo’ladi. kirishlardan birortasiga yoki bir vaqtda …

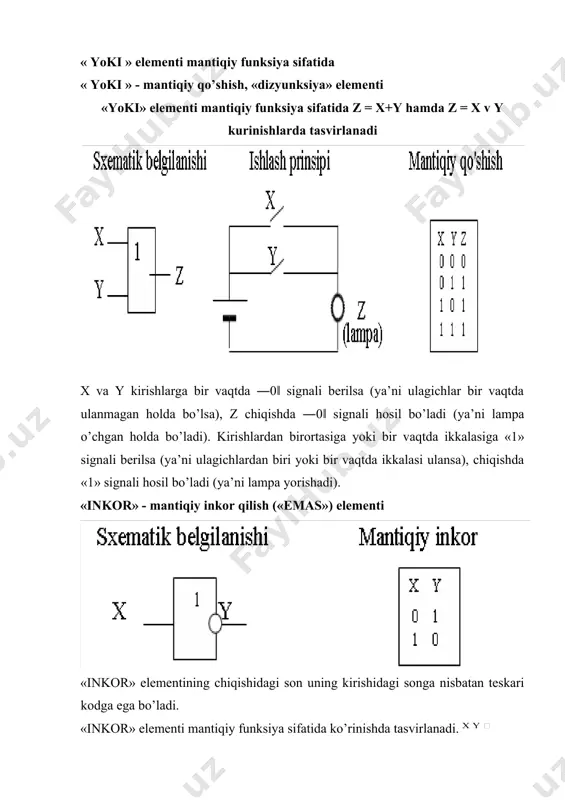

va xarakteristkalari. mantiqiy elementning asosiy xarakteristkasi uning uzatish xarakteristkasi hisoblanadi.chiqish kuchlanishining kirishlardan biridagi kuchlanishga bog‟liqligiga uzatish xarakteristkasi deyiladi.bunda qolgan kirishlardagi kuchlanish o‟zgarmas bo‟lishi kerak. mantiqiy elementning turiga qarab, uzatish xarakteristkasining ko‟rinishi ham turlicha bo‟ladi. melar invertirlovchi va invertirlamaydigan melarga bo‟linadi. invertirlovchi mening chiqishida kirish signaliga nisbatan invers (teskari) signal olinadi. masalan: «emas», «va-emas», «yoki - emas» amallarini bajaruvchi melar invertirlovchi melarga kiradi. invertirlanmaydigan mening chiqishida kirish signaliga mos (to‟g‟ri) signal olinadi.masalan: «va», «yoki» melari invertirlamaydigan melar hisoblanadi. mantiqiy elementlar asosida turli qurilmalarni loyihalash. raqamli hisoblash texnikasining asosiy qurilmalaridan biri – summatordir. bir razryadli ikkilik sonlarni qo’shish uchun qo’llaniladigan «yarim summator» sxemasini loyihalash jarayonini ko’rib chiqamiz: berilgan ―a‖ hamda ―b‖ bir razryadli ikkilik sonlarni qo’shish natijasida ―s‖ - yig’indi razryadi va ―p‖- o’tish razryadi hosil bo’ladi. ―a‖ va ―b‖ bir razryadli qo’shiluvchilardan faqat bittasi «1» ga teng bo’lsa, yig’indi razryadi s=1 bo’ladi va ―a‖ va ―b‖ bir vaqtda «1» ga teng …

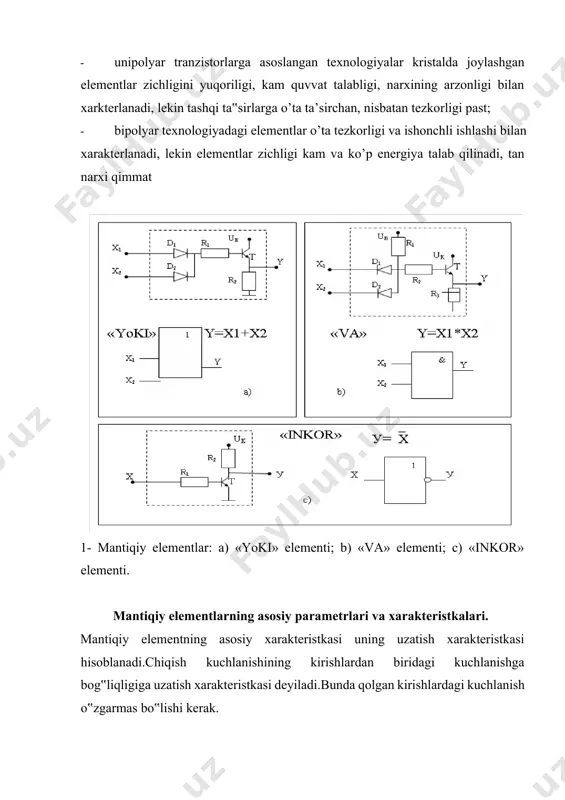

>b bo’lsa, y2 =1 bo’lsin, agar a=b bo’lsa va y3 =1 bo’lsin, agar a<b bo’lsa. bu shartlarga mos mantiqiy funksiyalar asosida solishtirish sxemasini qurish mumkin. 3-rasmda. ikkita ikki razryadli ikkilik sonlarni solishtirish vazifasini bajaruvchi qurilmaning sxemasi keltirilgan. 3 -rasm. ikkita ikki razryadli ikkilik(binar) sonlarni solishtirish sxemasi. asosiy mantiqiy elеmеntlar t sеriyasi 19 ta elеmеntdan iborat boʻlib, 4 ta guruhga boʻlingan: 7 ta logik elеmеnt, 3 ta funktsional elеmеnt, 4 ta vaqt elеmеnti, 5 ta kirish kuchaytirgichlari. umumiy tеxnik koʻrsatkichlar. 40 ming soatlik xizmat muddati, nuqsonsiz ishlash ehtimolligi r q 0,9 li ulanishlar soniga bogʻliq emas. · elеmеntlar quyidagi shartlarda normal ishni taʻminlaydi: · istеʻmoldagi kuchlanish xatoligi nominal qiymatdan 10-15% boʻlganda: · tashqi muhit harorati -40( dan q 50( s gacha boʻlganda: · atrof muhitning nisbiy namligi 90% gacha va harorati 250 s boʻlganda: · 4d gacha tеzlanish chastotasi 5-200 gts diapazonadagi tеbranishlar. tranzistorli elеmеntlar ishi ishonchli, sozlanishga va tayyorlanayotganida, ishlayotganida …

? 6. kombinatsion mantiqiy elemntlar qaysilar? asosiy adabiyotlar 1. stephen j. chapman matlab programming for engineers. – new york: cl engineering usa, 2015. -456r. 2. keith stouffer, joe falco, karen kent. guide to supervisory control and data acquisition (scada) and industrial control systems security. – gaithersburg: national institute of standards and technology gaithersburg, 2006. - 164 p. 3. t.dadajonov, m.muxitdinov. matlab asoslari. - toshkent: fan, 2008. 631 b. 4. a.n. yusupbekov, f.t. adilov, v.m. dozorsev tipik texnologik obyektlarni imitasion modellashtirish va boshqarish malakali kopyuter treningi. -toshkent: tafakkur bo’stoni, 2016. – 196 b. 5. a.n. yusupbekov, f.t. adilov, v.m. dozorsev imitatsionnoe modelirovanie tipovыx texnologicheskix ob’ektov i kompyuternыy trening navыkam upravleniya.-tashkent: tafakkur bo’stoni, 2015. – 204s. 6. frolov d.a. analiz vidov kompyuternыx obuchayuщix sistem dlya podgotovki personala promыshlennogo predpriyatiya i sovremennыx texnologi ix postroeniya / d.a. frolov // innovatsionnыe informatsionnыe texnologii. 203. t. 1. №2.s. 431-434. image6.png image7.png image8.png image9.png image10.png image11.png …
