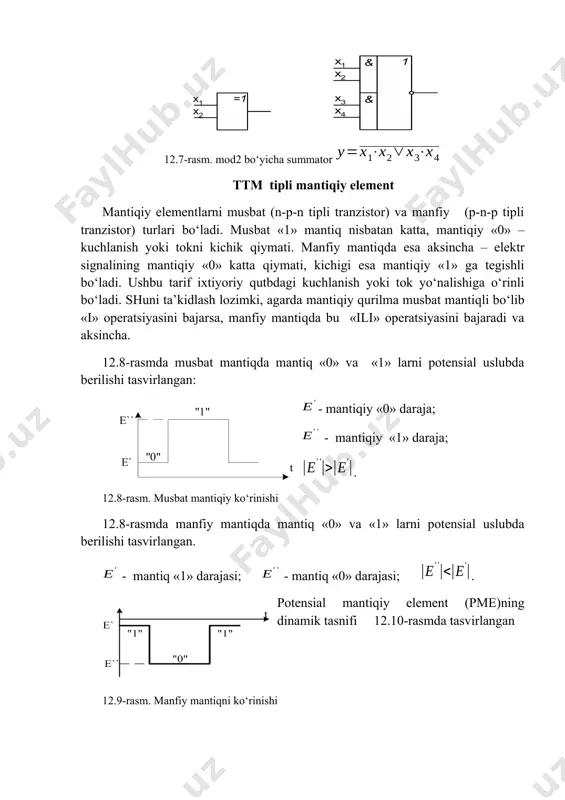

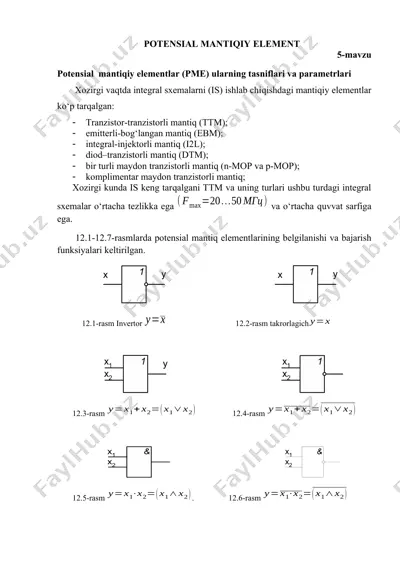

potensial mantiqiy element 5-mavzu potensial mantiqiy elementlar (pme) ularning tasniflari va parametrlari xozirgi vaqtda integral sxemalarni (is) ishlab chiqishdagi mantiqiy elementlar ko‘p tarqalgan: · tranzistor-tranzistorli mantiq (ttm); · emitterli-bog‘langan mantiq (ebm); · integral-injektorli mantiq (i2l); · diod–tranzistorli mantiq (dtm); · bir turli maydon tranzistorli mantiq (n-mop va p-mop); · komplimentar maydon tranzistorli mantiq; xozirgi kunda is keng tarqalgani ttm va uning turlari ushbu turdagi integral sxemalar o‘rtacha tezlikka ega va o‘rtacha quvvat sarfiga ega. 12.1-12.7-rasmlarda potensial mantiq elementlarining belgilanishi va bajarish funksiyalari keltirilgan. 12.1-rasm invertor 12.2-rasm takrorlagich 12.3-rasm 12.4-rasm 12.5-rasm . 12.6-rasm 12.7-rasm. mod2 bo‘yicha summator ttm tipli mantiqiy element mantiqiy elementlarni musbat (n-p-n tipli tranzistor) va manfiy (p-n-p tipli tranzistor) turlari bo‘ladi. musbat «1» mantiq nisbatan katta, mantiqiy «0» – kuchlanish yoki tokni kichik qiymati. manfiy mantiqda esa aksincha – elektr signalining mantiqiy «0» katta qiymati, kichigi esa mantiqiy «1» ga tegishli bo‘ladi. ushbu tarif ixtiyoriy qutbdagi kuchlanish yoki …

2 / 7

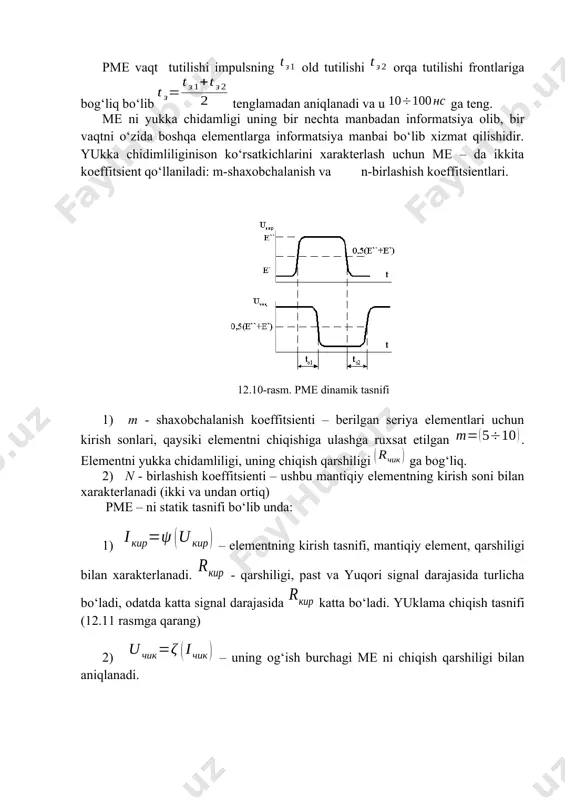

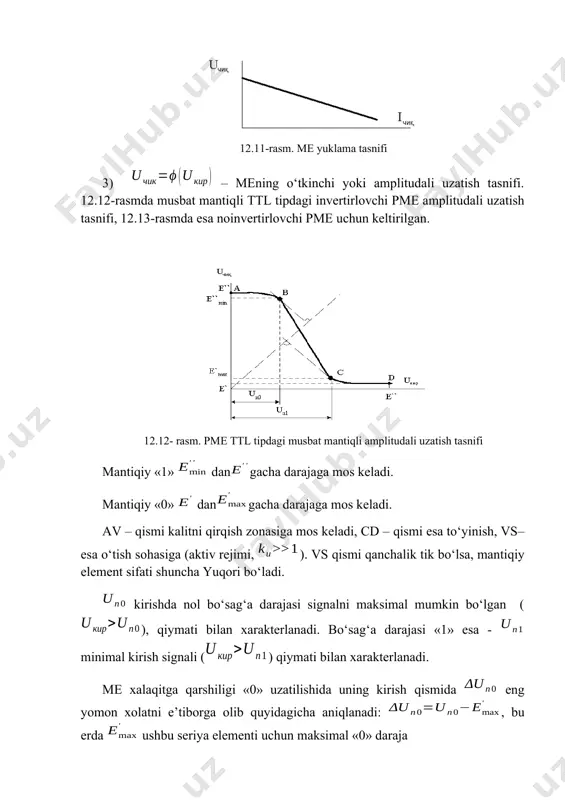

manbadan informatsiya olib, bir vaqtni o‘zida boshqa elementlarga informatsiya manbai bo‘lib xizmat qilishidir. yukka chidimliliginison ko‘rsatkichlarini xarakterlash uchun me – da ikkita koeffitsient qo‘llaniladi: m-shaxobchalanish va n-birlashish koeffitsientlari. 12.10-rasm. pme dinamik tasnifi 1) m - shaxobchalanish koeffitsienti – berilgan seriya elementlari uchun kirish sonlari, qaysiki elementni chiqishiga ulashga ruxsat etilgan . elementni yukka chidamliligi, uning chiqish qarshiligi ga bog‘liq. 2) n - birlashish koeffitsienti – ushbu mantiqiy elementning kirish soni bilan xarakterlanadi (ikki va undan ortiq) pme – ni statik tasnifi bo‘lib unda: 1) – elementning kirish tasnifi, mantiqiy element, qarshiligi bilan xarakterlanadi. - qarshiligi, past va yuqori signal darajasida turlicha bo‘ladi, odatda katta signal darajasida katta bo‘ladi. yuklama chiqish tasnifi (12.11 rasmga qarang) 2) – uning og‘ish burchagi me ni chiqish qarshiligi bilan aniqlanadi. 12.11-rasm. me yuklama tasnifi 3) – mening o‘tkinchi yoki amplitudali uzatish tasnifi. 12.12-rasmda musbat mantiqli ttl tipdagi invertirlovchi pme amplitudali uzatish tasnifi, 12.13-rasmda esa noinvertirlovchi …

3 / 7

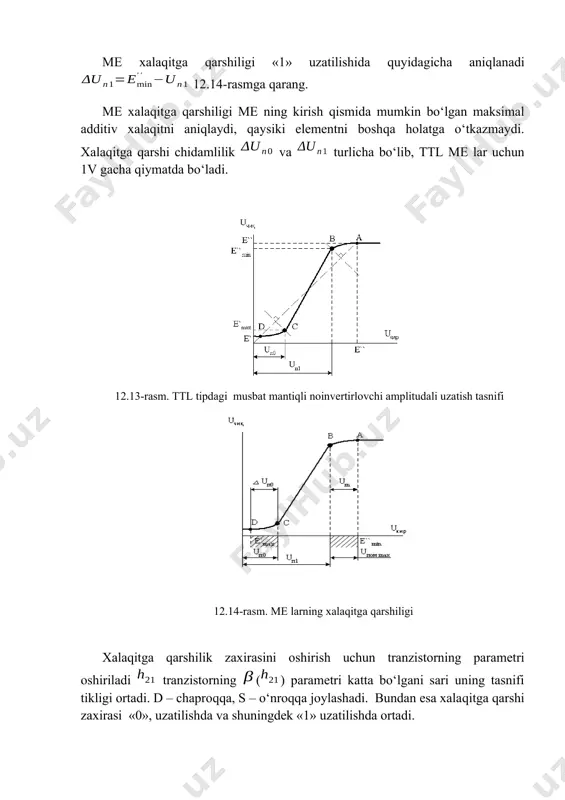

ng. me xalaqitga qarshiligi me ning kirish qismida mumkin bo‘lgan maksimal additiv xalaqitni aniqlaydi, qaysiki elementni boshqa holatga o‘tkazmaydi. xalaqitga qarshi chidamlilik va turlicha bo‘lib, ttl me lar uchun 1v gacha qiymatda bo‘ladi. 12.13-rasm. ttl tipdagi musbat mantiqli noinvertirlovchi amplitudali uzatish tasnifi 12.14-rasm. me larning xalaqitga qarshiligi xalaqitga qarshilik zaxirasini oshirish uchun tranzistorning parametri oshiriladi tranzistorning () parametri katta bo‘lgani sari uning tasnifi tikligi ortadi. d – chaproqqa, s – o‘nroqqa joylashadi. bundan esa xalaqitga qarshi zaxirasi «0», uzatilishda va shuningdek «1» uzatilishda ortadi. me lar tezkorligi is ttl seriyalarida asosan bipolyar tranzistorning hususiyati va yuklamasiga bog‘liq bo‘ladi. yuklama parametriga bog‘liq bo‘lgan tezkorligi me ning konkret sxemasiga va konstruktiv tuzilishiga ham bog‘liqdir. me ning chastota xususiyatiga bog‘liq bo‘lgan tezkorligi elementning ish rejimini va sxema texnikasini o‘zgartirib amalga oshirishi mumkin. tranzistorli kalitlarning tezkorligi bipolyar tranzistorli, kollektor sig‘imi va vaqt surilishi qayta zaryadlanishdandir. ushbu parametrlari tranzistorning tayyorlanish texnologiyalari va uning kalit rejimida …

4 / 7

inchi turdagi aloqa bo‘lishi mumkin. oleobject3.bin oleobject48.bin oleobject49.bin image49.wmf oleobject50.bin image50.jpeg image51.jpeg image52.wmf oleobject51.bin image53.wmf oleobject52.bin image4.wmf oleobject53.bin oleobject4.bin image5.wmf oleobject5.bin image6.wmf oleobject6.bin image7.wmf oleobject7.bin image8.wmf oleobject8.bin image9.wmf oleobject9.bin image10.wmf oleobject10.bin image11.wmf oleobject11.bin image12.wmf oleobject12.bin image13.wmf oleobject13.bin image14.wmf oleobject14.bin image15.wmf oleobject15.bin image16.wmf oleobject16.bin image17.wmf oleobject17.bin image18.wmf oleobject18.bin image19.wmf oleobject19.bin image20.wmf oleobject20.bin oleobject21.bin oleobject22.bin image21.wmf oleobject23.bin image22.wmf image1.wmf oleobject24.bin image23.wmf oleobject25.bin image24.wmf oleobject26.bin image25.wmf oleobject27.bin image26.wmf oleobject28.bin image27.jpeg oleobject1.bin image28.wmf oleobject29.bin image29.wmf oleobject30.bin image30.wmf oleobject31.bin image31.wmf oleobject32.bin image32.wmf oleobject33.bin image2.wmf image33.wmf oleobject34.bin image34.jpeg image35.wmf oleobject35.bin image36.jpeg image37.wmf oleobject36.bin oleobject37.bin image38.wmf oleobject2.bin oleobject38.bin image39.wmf oleobject39.bin image40.wmf oleobject40.bin image41.wmf oleobject41.bin image42.wmf oleobject42.bin image43.wmf image3.wmf oleobject43.bin image44.wmf oleobject44.bin image45.wmf oleobject45.bin image46.wmf oleobject46.bin image47.wmf oleobject47.bin image48.wmf 1 п u d 21 h b x y = x y = 1 y x 1 x 2 1 x 1 x 2 ( ) 2 1 2 1 x x x x y ú = + = …
