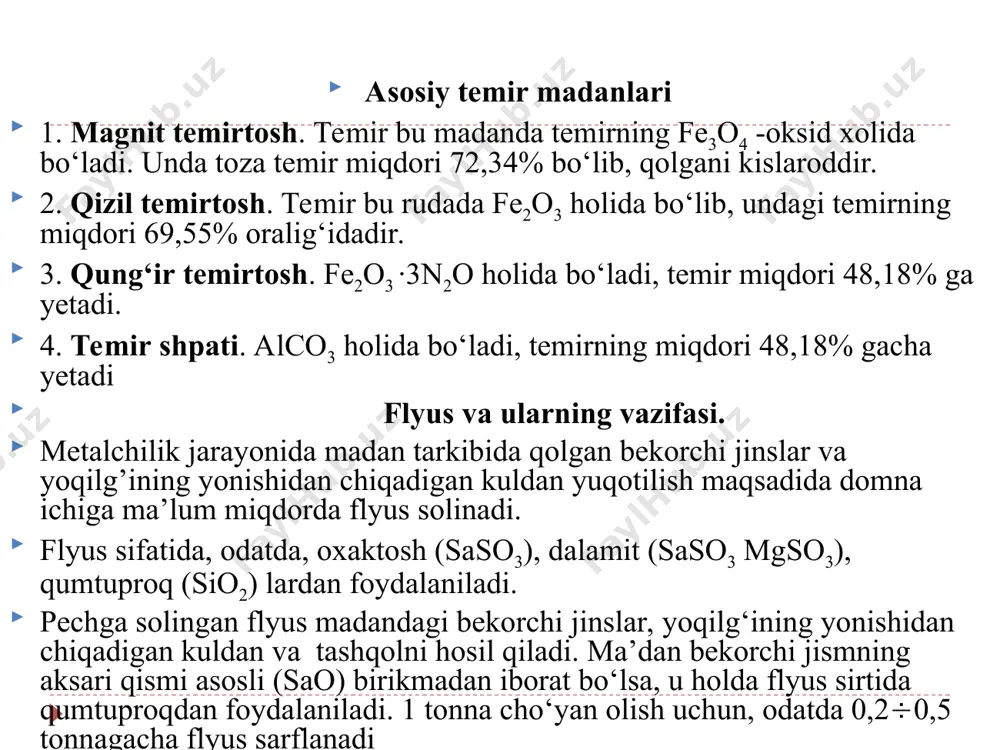

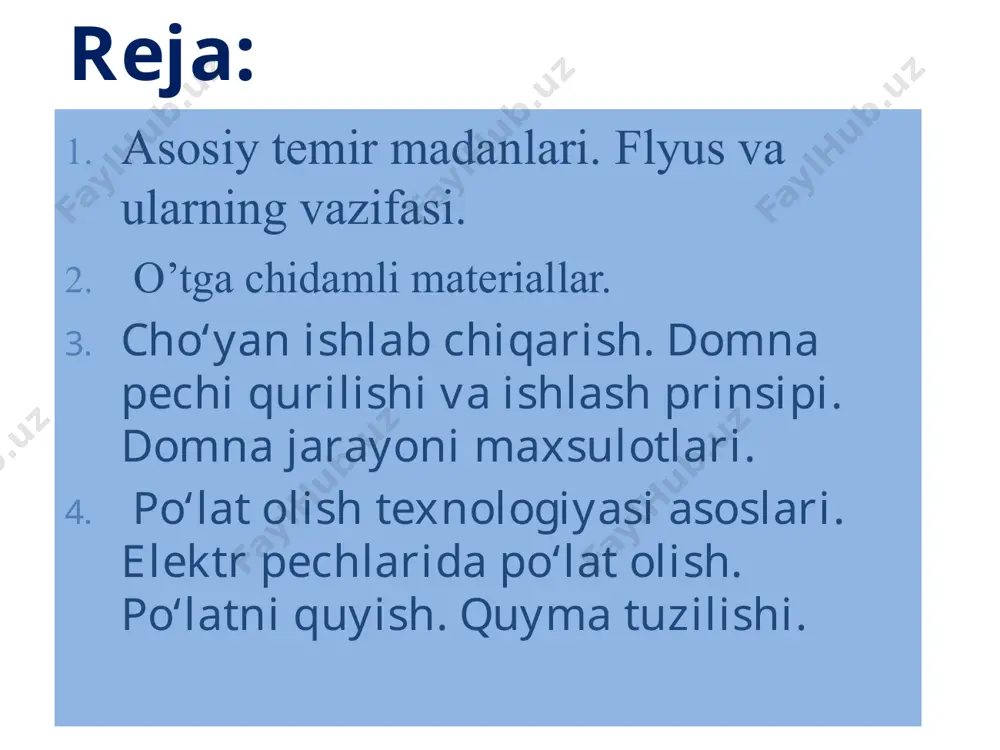

слайд 1 ma’ruza mavzusi №2. metalurgiya asoslari. reja: asosiy temir madanlari. flyus va ularning vazifasi. o’tga chidamli materiallar. cho‘yan ishlab chiqarish. domna pechi qurilishi va ishlash prinsipi. domna jarayoni maxsulotlari. po‘lat olish texnologiyasi asoslari. elektr pechlarida po‘lat olish. po‘latni quyish. quyma tuzilishi. asosiy temir madanlari 1. magnit temirtosh. temir bu madanda temirning fe3o4 -oksid xolida bo‘ladi. unda toza temir miqdori 72,34% bo‘lib, qolgani kislaroddir. 2. qizil temirtosh. temir bu rudada fe2o3 holida bo‘lib, undagi temirning miqdori 69,55% oralig‘idadir. 3. qung‘ir temirtosh. fe2o3 ∙3n2o holida bo‘ladi, temir miqdori 48,18% ga yetadi. 4. temir shpati. alco3 holida bo‘ladi, temirning miqdori 48,18% gacha yetadi flyus va ularning vazifasi. metalchilik jarayonida madan tarkibida qolgan bekorchi jinslar va yoqilg’ining yonishidan chiqadigan kuldan yuqotilish maqsadida domna ichiga ma’lum miqdorda flyus solinadi. flyus sifatida, odatda, oxaktosh (saso3), dalamit (saso3 mgso3), qumtuproq (sio2) lardan foydalaniladi. pechga solingan flyus madandagi bekorchi jinslar, yoqilg‘ining yonishidan chiqadigan kuldan va tashqolni hosil …

2 / 20

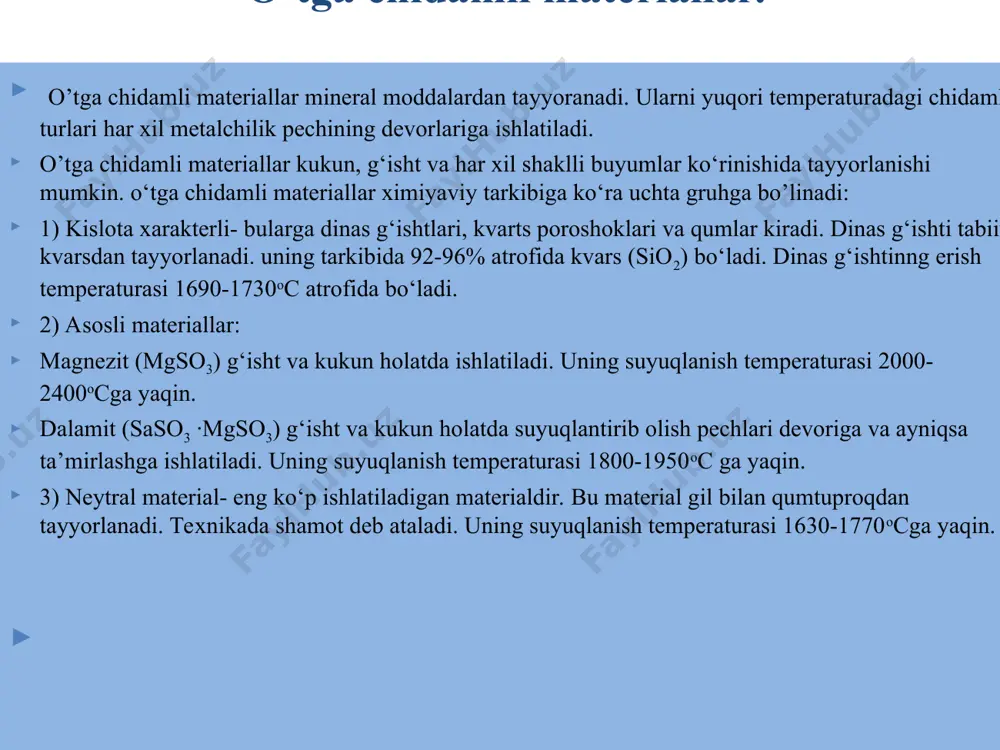

‘ladi. 2) asosli materiallar: magnezit (mgso3) g‘isht va kukun holatda ishlatiladi. uning suyuqlanish temperaturasi 2000-2400ocga yaqin. dalamit (saso3 ·mgso3) g‘isht va kukun holatda suyuqlantirib olish pechlari devoriga va ayniqsa ta’mirlashga ishlatiladi. uning suyuqlanish temperaturasi 1800-1950oc ga yaqin. 3) neytral material- eng ko‘p ishlatiladigan materialdir. bu material gil bilan qumtuproqdan tayyorlanadi. texnikada shamot deb ataladi. uning suyuqlanish temperaturasi 1630-1770ocga yaqin. davomi yoqilg‘ilar. yonish jarayonida yuksak issiqlik energiyasi chiqaradigan organik moddalar texnikada yoqilg‘i deyiladi. yoqilg‘ilar quyidagilarga bo‘linadi; 1. tabiiy qattiq yoqilg‘ilar- o‘tin, torf, qazilma ko‘mir, sun’iy koks, pista ko‘mir. 2. tabiiy suyuq yoqilg‘ilar- neft, benzin, kerosin va turli moylardan texnikada foydalaniladi. 3. tabiiy gaz yoqilg‘ilar- tabiiy gaz, sun’iy gaz. ma’danlarni suyultirishga tayyorlash. ma’danlarni suyultirishga tayyorlash quyidagi operatsiyalarga bo‘linadi. 1. maydalash 2. g’alvirdan o‘tkazish 3. boyitish: a) madanlarni yuvish b) elektromagnit usuli bunda ruda elektromagnit seperatorlardan o‘tkaziladi. bu usul bilan ishlansa, ruda 5-15% ga boyitish mumkin. davomi v) madanlarni qizdirish 4. aglomeratsiya mayda …

3 / 20

yiladi. domna peching tuzilishi va ishlashi. hozirgi zamon domna pechi 5 - 10 yil davomida uzluksiz ishlovchi shaxtaviy pech bo’lib, temir rudalaridan cho’yan olishda foydaniladi. domna pechi beshta asosiy qismdan tashkil topgan: koloshnik, shaxta, raspar, zaplechik va gorn. koloshnik konuslar tizimidan iborat bo’lib ruda, flyus va yoqilg’ini to’g’ri yuklash uchun sharoit yaratadi. pechning koloshnik qismi tagidagi pastga tomon kengayib boradigan, kesik konus shaklli eng katta qismi shaxta deb ataladi. shaxta silindr shaklidagi raspar deb ataluvchi qismi bilan tutashgan, bu yerda o’tadigan jarayonlar natijasida bekorchi jinslar shlakka o’tadi. davomi rasparning ostida zaplechik joylashgan bo’lib, u ish jarayonida koks bilan to’lgan bo’ladi. pechning silindr shaklidagi eng pastki qismi gorn deb ataladi. gorn pechning eng muhim qismidir, chunki unda yoqilg’i yonadi hamda suyuq metall va shlak to’planadi. gornning tubi leshchad deyiladi. gorn, zaplechik, raspar va shaxta hajmlarining yig’ndisiga pechning foydali hajmi, gornning eng pastki qismidan koloshnikning eng yuqori nuqtasigacha bo’lgan ichki balandlik pechning …

4 / 20

ilingan elementlarning qaytarilishi tufayli domna pechida temirning uglerod, marganes, oltingugurt, fosfor bilan murakkab qotishmasi hosil bo’ladi. bekorchi jins, kul, oltingugurt, koks va ruda aralashmalarining bir qismi flyus bilan birikib shlak hosil qiladi. domna jarayonida shlakning roli juda katta, cho’yanning sifati hosil bo’lgan shlakning xarakteriga bog’liq. oltingugrtni chiqarib yuborish quyidagi reaksiya bo’yicha sodir bo’ladi: cao + fes feo + cas. shlak domnada suyuqlantirishning qimmatli mahsuloti hisoblanadi. u turar joy va sanoat binolarini qurishda, sement, beton, g’isht tayyorlashda, yo’llar qoplamasida va hatto o’g’it sifatida ishlatiladi. domna gazi suyuqlantirishning muhim mahsuloti bo’lib, yuqori kaloriyali yonilg’i hisoblanadi. undan turli metallurgiya agregatlarini (havo isitgichlari, koks batareyalari) isitishda foydalaniladi, so’ngi vaqtlarda undan qimmatli kimyoviy mahsulotlar olinmoqda. bir kecha – kunduzda 1500 t cho’yan beradigan domna pechi 90 – 100 t yoqilg’i o’rnini bosadigan gaz beradi. po‘lat ishlab chiqarish po‘lat asosiy konstruktsion material bo‘lib, u cho‘yanga nisbatan puxta, plastik, yuqori oquvchanlikka ega va qoliplarni ravon to‘ldiradi. shuningdek …

5 / 20

dligi 11m, diametri 10m bo‘lgan konvertorlarining ish unumi yuqori (400t). konvertorning tuzilishi quyidagicha: jarayon quyidagidan iborat: avval metall pechlari (ba’zan temir rudasi) solinadi, so‘ngra suyuq cho‘yan quyiladi, konvertor vertikal holatga o‘tkaziladi va cho‘yan, hamda rudadagi fosforni yo‘qotish uchun oxaktosh qo‘yiladi. suv bilan sovutilgan furma pastga tushiriladi va kislorod xaydaladi, cho‘yan aralashmalari shiddat bilan oksidlana boshlaydi. 2fe + o2 = 2feo + o si + o2 =sio2 + q mn + feo = fe + mno + q 2p + 5feo = 5fe + p2o5 + q 2c + o = 2co rokvell asbobining umumiy ko`rinishi. 1-konvertor devori; 2-po‘lat qobiq; 3-kislorod kanali; 4- bo‘g‘iz; 5-kislorod oqimi davomi jarayon normal kechishi uchun issiqlik konvertorda yetarli 15-20 minut nurlangach, konvertor og‘diriladi va undan metall namuna olinadi, so‘ngra shlak chiqarib tashlanadi va konvertor qaytadan vertikal holatga keltiriladi va nurlash davom ettiriladi. konvertordagi temperatura 2000-2500oc ga ko‘tariladi. suyultirish 50-60 minut davom etadi. kislorodli konvertorda jarayonni …
