1 / 12

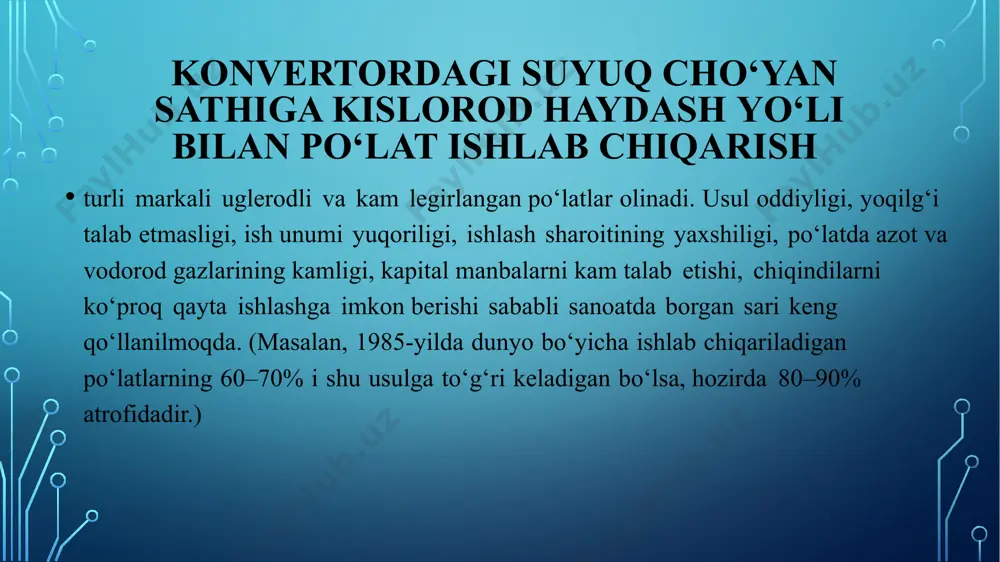

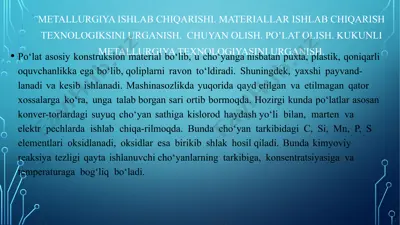

презентация powerpoint metallurgiya ishlab chiqarishi. materiallar ishlab chiqarish texnologiksini urganish. chuyan olish. poʼlat olish. kukunli metallurgiya texnologiyasini urganish. po‘lat asosiy konstruksion material bo‘lib, u cho‘yanga nisbatan puxta, plastik, qoniqarli oquvchanlikka ega bo‘lib, qoliplarni ravon to‘ldiradi. shuningdek, yaxshi payvand-lanadi va kesib ishlanadi. mashinasozlikda yuqorida qayd etilgan va etilmagan qator xossalarga ko‘ra, unga talab borgan sari ortib bormoqda. hozirgi kunda po‘latlar asosan konver-torlardagi suyuq cho‘yan sathiga kislorod haydash yo‘li bilan, marten va elektr pechlarda ishlab chiqa-rilmoqda. bunda cho‘yan tarkibidagi c, si, mn, p, s elementlari oksidlanadi, oksidlar esa birikib shlak hosil qiladi. bunda kimyoviy reaksiya tezligi qayta ishlanuvchi cho‘yanlarning tarkibiga, konsentratsiyasiga va temperaturaga bog‘liq bo‘ladi. konvertordagi suyuq cho‘yan sathiga kislorod haydash yo‘li bilan po‘lat ishlab chiqarish turli markali uglerodli va kam legirlangan po‘latlar olinadi. usul oddiyligi, yoqilg‘i talab etmasligi, ish unumi yuqoriligi, ishlash sharoitining yaxshiligi, po‘latda azot va vodorod gazlarining kamligi, kapital manbalarni kam talab etishi, chiqindilarni ko‘proq qayta ishlashga imkon berishi …

2 / 12

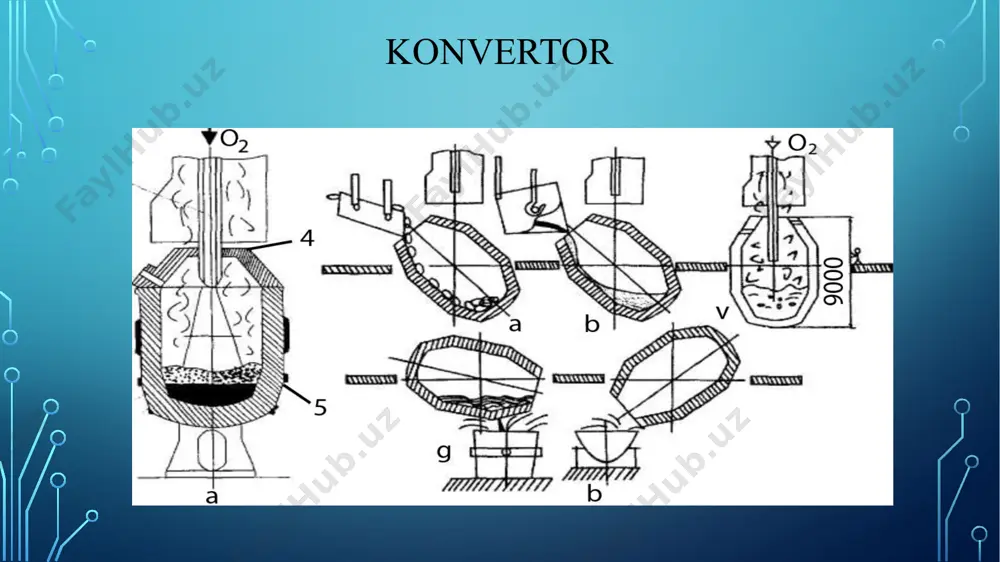

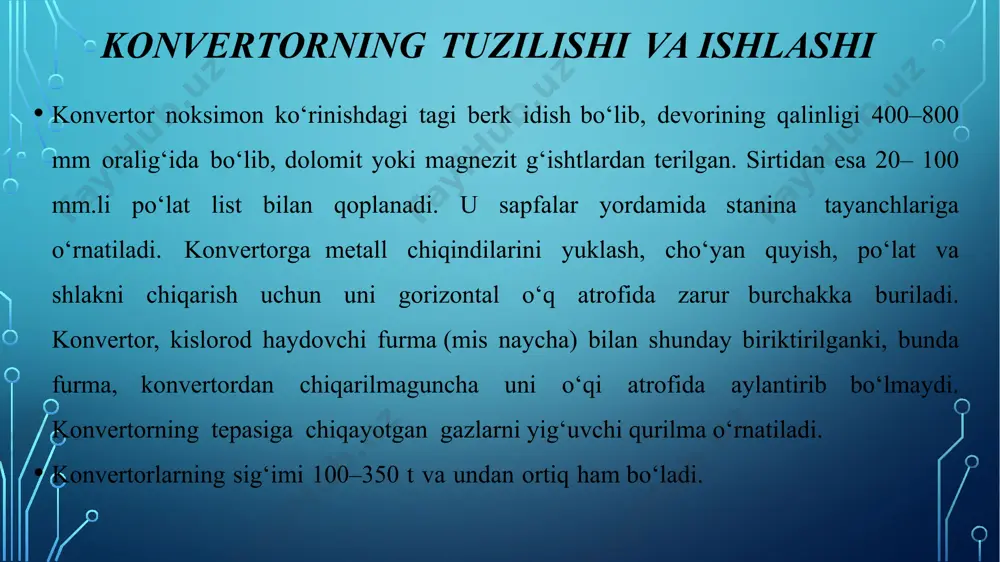

furma, konvertordan chiqarilmaguncha uni o‘qi atrofida aylantirib bo‘lmaydi. konvertorning tepasiga chiqayotgan gazlarni yig‘uvchi qurilma o‘rnatiladi. konvertorlarning sig‘imi 100–350 t va undan ortiq ham bo‘ladi. sig‘imi 300 t li konvertor sig‘imi 300 t li konvertorning ish bo‘shlig‘i balandligi 9 m, diametri 7 m.ga yaqin bo‘ladi. odatda, po‘lat 400–800 marta olingandan keyin konvertor ta’mirlanadi. konvertorni ishga tushirishdan oldin ish yuzalarini ishgayaroqliligiga to‘la ishonch hosil qilingach, uni po‘lat chiqarish teshigi o‘tga chidamli materialdan tayyorlangan tiqin bilan berkitiladi. so‘ngra 5-rasm, b da ko‘rsatilgan «a» holatga keltirib, avval unga yuklash mashinasi yordamida og‘zidan qora metall chiqindilar (qayta ishlanadigan cho‘yan massasining 25–30% gacha) so‘ngra 1250–1400°c temperaturali qayta ishlanadigan cho‘yan quyiladi («b» holat), keyin ma’lum miqdorda ohaktosh (zarur bo‘lsa temir ruda) kiritilib konvertor vertikal holatga keltiriladi («v» holat). suyuq metall sathiga 300–800 mm yetmagan holda furma naycha tushirilib, u orqali 0,9–1,4 mpa (9–14 atm) bosimda kislorod haydaladi. konvertor marten pechlarida po‘lat ishlab chiqarish usullari bu usul xix …

3 / 12

zavodlarida 250–500 t.li pechlar ko‘proq tarqalgan. ular tagligining o‘lchami 20x6 m2gacha yetadi. odatda, bu pechlarda 400–600 marta po‘lat olingandan keyin kapital ta’mir qilinadi. marten pechining sxemasi 1 – suyuqlantirilgan metall; 2 – shlak; 3 – pech shipi; 4 – pechning tubi; 5 – pechning orqa devori; 6 – pechning old devori; 7 – shixta kiritiladigan darchalar; 8 – gaz regeneratorlari; 9 – havo regeneratorlari; 10 – sirtqi ish sathi; 11, – pechga haydaluvchi havo kiritiladigan va yonish mahsulotlari chiqarib yuboriladigan kanallar; 12,12’ – pechga haydaluvchi gaz kiritiladigan va yonish mahsulotlari chiqarib yuboriladigan kanallar; 13 – klapan; 14 – mo‘r; 15 – suv bilan sovutib turiluvchi kislorod furmasi. po‘latlarni skrap-rudali usulda ishlab chiqarish bu usuldan domna pechlari bo‘lgan po‘lat ishlab chiqaruvchi kombinatlarda foydalaniladi, chunki bunda shixtaning 60– 75%i temir-tersak (skrap) chiqindilardan, qolgani suyuq cho‘yandan iborat bo‘ladi. bu pechlarda, avvalo, ma’lum miqdorda temir ruda, ohaktosh, keyin metall chiqindilar pechning oldi devoridagi yuklash …

4 / 12

eraturasi zarur temperaturaga ko‘tarilgach с jadal oksidlanib metall gazlardan va nometall qo‘shimchalardan tozalana boradi. yuqoridagidek metalldagi feo dan fe qaytaruvchilar yordamida qaytariladi. kutilgan tarkibli po‘lat pechdan kovshlarga novlari orqali chiqariladi elektr pechlarda po‘lat ishlab chiqarish 1 – nov; 2 – metall chiqarish teshigi; 3 – elektrod tutqich; 4 – transformatorning ikkilamchi cho‘lg‘ami; 5 – elektrodlar; 6 – pech shipi; 7 – shixtani yuklovchi darcha; 8 – segmentlar; 9 – taglik. qo‘shimchalarni to‘la oksidlash yo‘li bilan po‘lat olish bu usulda olingan po‘lat tarkibida zararli qo‘shimchalari ko‘proq bo‘lgan arzon shixta materiallar (88– 90% gacha po‘lat chiqindilari, 7–8% gacha qayta ishlanadigan cho‘yan hamda 2–3% elektrod siniqlari va 2–3% ohaktosh)dan iborat bo‘ladi. shixta materiallarning suyuqlanish vaqtida temir ruda va pech atmosferasi kislorodi hisobiga avval fe oksidlanib, hosil bo‘lgan feo metalli vannada erib, ajralayotgan kislorod si, p, mn va с ni oksidlay boshlaydi. hosil bo‘lgan oksidlar (sio2, p2o5) feo va mno lar bilan birikib, shlak …

5 / 12
