1 / 46

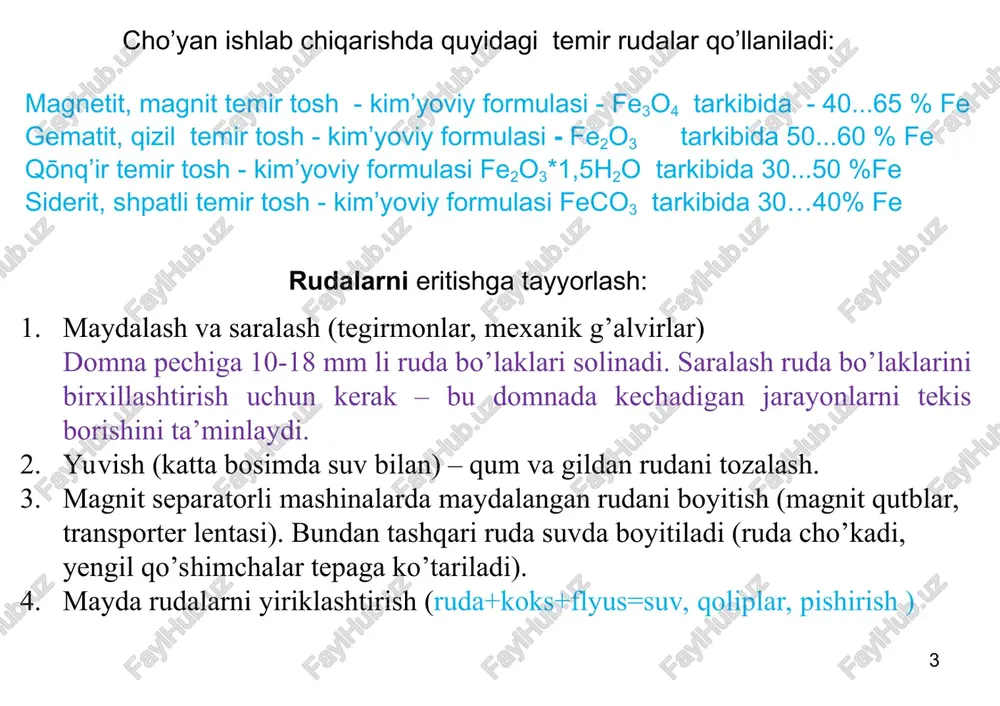

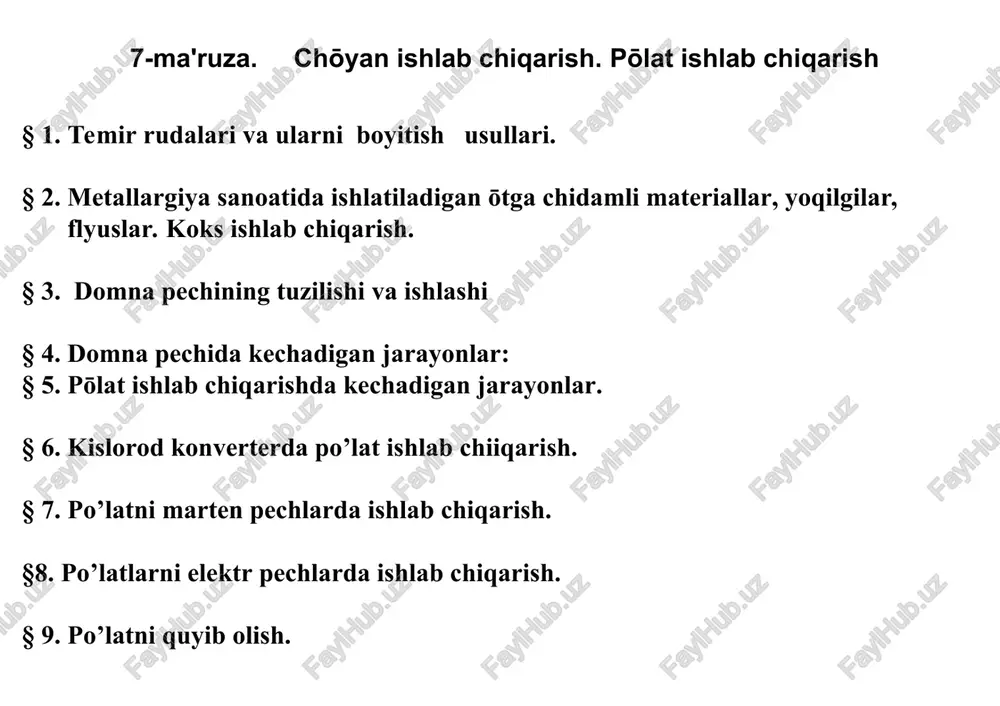

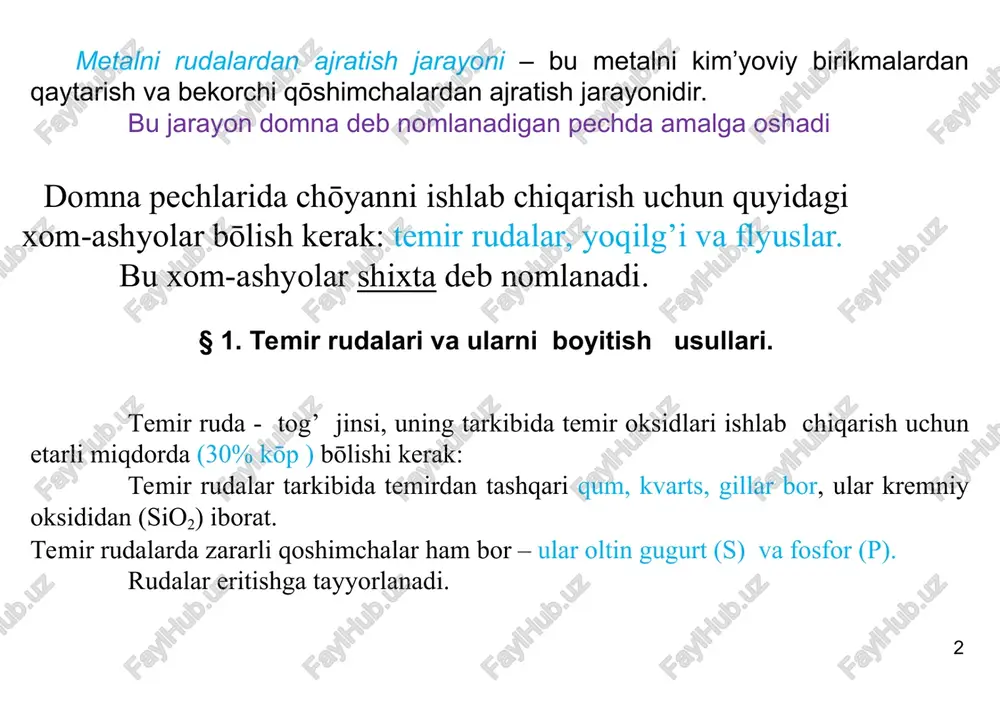

slayd 1 7-ma'ruza. chōyan ishlab chiqarish. pōlat ishlab chiqarish § 1. temir rudalari va ularni boyitish usullari. § 2. metallargiya sanoatida ishlatiladigan ōtga chidamli materiallar, yoqilgilar, flyuslar. koks ishlab chiqarish. § 3. domna pechining tuzilishi va ishlashi § 4. domna pechida kechadigan jarayonlar: § 5. pōlat ishlab chiqarishda kechadigan jarayonlar. § 6. kislorod konverterda po’lat ishlab chiiqarish. § 7. po’latni marten pechlarda ishlab chiqarish. §8. po’latlarni elektr pechlarda ishlab chiqarish. § 9. po’latni quyib olish. § 1. temir rudalari va ularni boyitish usullari. domna pechlarida chōyanni ishlab chiqarish uchun quyidagi xom-ashyolar bōlish kerak: temir rudalar, yoqilg’i va flyuslar. bu xom-ashyolar shixta deb nomlanadi. metalni rudalardan ajratish jarayoni – bu metalni kim’yoviy birikmalardan qaytarish va bekorchi qōshimchalardan ajratish jarayonidir. bu jarayon domna deb nomlanadigan pechda amalga oshadi temir ruda - tog’ jinsi, uning tarkibida temir oksidlari ishlab chiqarish uchun etarli miqdorda (30% kōp ) bōlishi kerak: temir rudalar tarkibida temirdan tashqari …

2 / 46

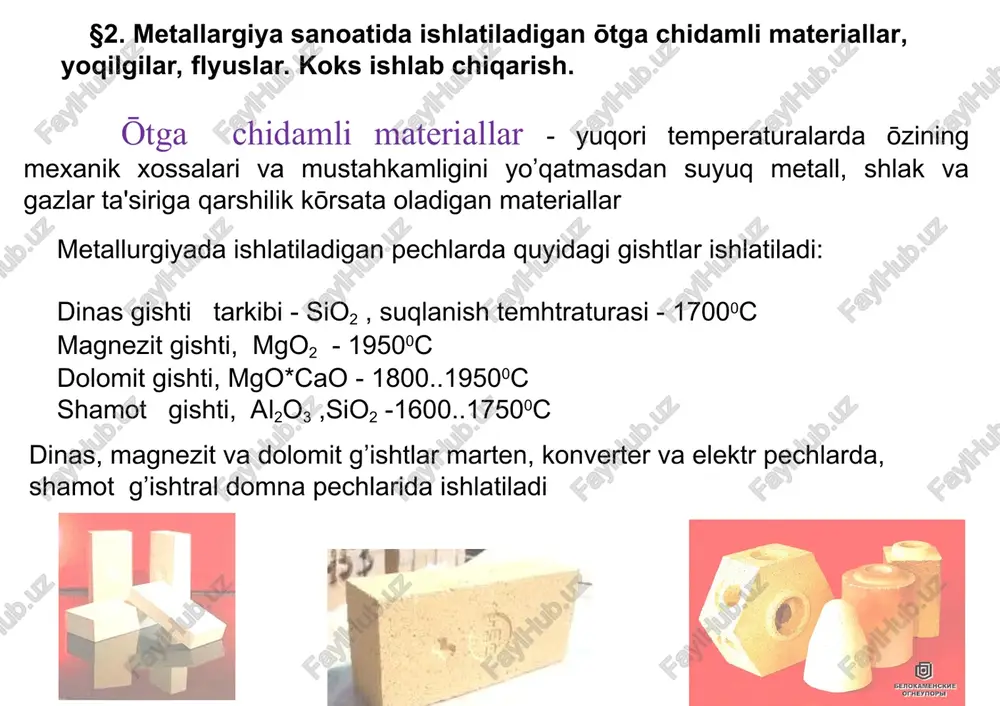

. magnit separatorli mashinalarda maydalangan rudani boyitish (magnit qutblar, transporter lentasi). bundan tashqari ruda suvda boyitiladi (ruda cho’kadi, yengil qo’shimchalar tepaga ko’tariladi). 4. mayda rudalarni yiriklashtirish (ruda+koks+flyus=suv, qoliplar, pishirish ) §2. metallargiya sanoatida ishlatiladigan ōtga chidamli materiallar, yoqilgilar, flyuslar. koks ishlab chiqarish. ōtga chidamli materiallar - yuqori temperaturalarda ōzining mexanik xossalari va mustahkamligini yo’qatmasdan suyuq metall, shlak va gazlar ta'siriga qarshilik kōrsata oladigan materiallar metallurgiyada ishlatiladigan pechlarda quyidagi gishtlar ishlatiladi: dinas gishti tarkibi - sio2 , suqlanish temhtraturasi - 17000s magnezit gishti, mgo2 - 19500s dolomit gishti, mgo*cao - 1800..19500s shamot gishti, al2o3 ,sio2 -1600..17500s dinas, magnezit va dolomit g’ishtlar marten, konverter va elektr pechlarda, shamot g’ishtral domna pechlarida ishlatiladi * * * * * metallurgiya sanoatida yoqilg’i sifatida koks, tabiiy gaz, mazut ishlatiladi. domna pechlarida yoqilgi nafaqat qizdirish manbai sifatida balki temirni rudadan tiklash va cho’yan hosil qiluvchi reagent sifatida ishlatiladi. yoqilgiga qoyiladigan asosiy talablar – ko’p miqdorda issiqlik …

3 / 46

adi. bundan tashqari flyuslar kerakli tarkibda shlak hosil qilish uchun qollaniladi, bu esa cho’yan tarkibini belgilaydi. flyuslar ruda tarkibiga qo’ra tanlanadi. sio2. kamaytirish uchun oxaktosh caco3 quydirishdan keyin oxaktosh 50-55% cao dan iborat bo’ladi. § 3. domna pechining tuzilishi va ishlashi zaplechiki shixta ōtga chdamli qoplam issiq havo shixtani yuklash shlak chiqish novi chōyan chōyan chiqish novi shlak domna gazi 20000c 10000c koloshnik shaxta raspar ōtxona issiq havo * * * * * domna pechining yordamchi qurilmalari domnaga shixta yuklash apparatining sxemasi: i — qiyalik 2— aravacha; 3— qabul voronkasi; 4— taqsimlovchi voronka; 5— kichik konus; 6—yuritma; 7—katta konus; 8— futerovka * domna pechining yordamchi qurilmalari havo qizdirgichning tuzilishi: 1 — po’lat g’ilof; 2 — o’tga chidamli devor; 3—- gaz gorelkasi; 4— sovuq havo keltirish trubkasi; 5— gaz yonadigan kanal; 6— kanalchalar; 7—yonish mahsulotlari chiqib ketadigan kanal; qizigan havo keltirish trubkasi; mo’ri keltirilgan. * domna pechini ishga tushirish va unda …

4 / 46

ateriallarini qizdira boradi. * domna pechining ishlash sxemasi 1 — domna pechi; 2 2’ — havo qizdirgich; 3— kompressor; 4— mo’ri; 5 — gaz trubasi, s', 6, 6'"— tutgichlar; 7— sovuq havo trubasi; 8— qizdirilgan havoni furmalarga uzatish trubasi; 9— furmalar pechning koloshnik qismidan ma’lum tartibda koks, temir ruda va flyus tōldirilib turiladi. shu bilan birga pechga qizdirilgan havo 0,2…0,3 mpa bosimda furmalar orqali haydaladi koks yonayotganda ajralayotgan gazlar yuqoriga kōtarilib shixta materiallarni qizdira boradi. buning oqibatida temir oksidlari qaytarilib, uglerodga tōyinib, chōyan hosil bōladi. suyuq chōyan sirtida shlak yig’ila boshlaydi. ōrtacha 1t chōyan olish uchun 1800-1900 kg temir ruda 550 kg koks, 600 kg ohaktosh yuklanib, 3500 kg issiq havo haydaladi. natijada 750 kg shlak, 5200 kg domna gazi, 350 kg koloshnik changi ajraladi i – koloshnik ii – shaxta iii – raspar iv – zaplechiki v - ōtxona § 4. domna pechida kechadigan jarayonlar: yoqilgini yonishi. domna pechining …

5 / 46

ishlanuvchi cho’yan va po’lat chiqindilari (metallolom). cho’yanga qaraganda po’latda uglerod va boshqa qo’shimchalar ancha kam. shuning uchun cho’yandan po’lat olishning barcha jarayonlari - bu suyuqlantirilgan shixtadan uglerod va boshqa qo’shimchalarni oksidlash yoli bilan shlak va qazlarga o’tkazishdir. bu jarayon kislorod konvertori, marten pechi, elektr pechlarda amalga oshadi pechlarga solinadigan shixta tarkibi: suyuq yoki qattiq chōyan, temir-tersak (metallolom), bir oz temir ruda, oxaktosh. s% si mn p s chōyan 3,5 -4,5% 2,0 …2,6% 0,8% 0,3% 0,15% pōlat 0,14…0,22% 0,1…0,3% 0,2% 0,03% 0,025% * metall temperaturasi nisbatan past (4000c), temir jadal ravishda oksidlanadi, temir oksidi hosil bo’ladi, keyin temir oksidi qo’shimchalar (kremniy, marganets va fosfor) ni oksidlaydi. §1. pōlat ishlab chiqarishda kechadigan jarayonlar 1 bosqich. shixtami suyultirish: 2fe + o2 = 2feo ; 2feo + si = sio2 + 2fe; feo + mn = mno + fe ; 8feo + 2p = (feo)3 p2o5 + 5fe bosqichning eng muhim masalasi – fosforni …
