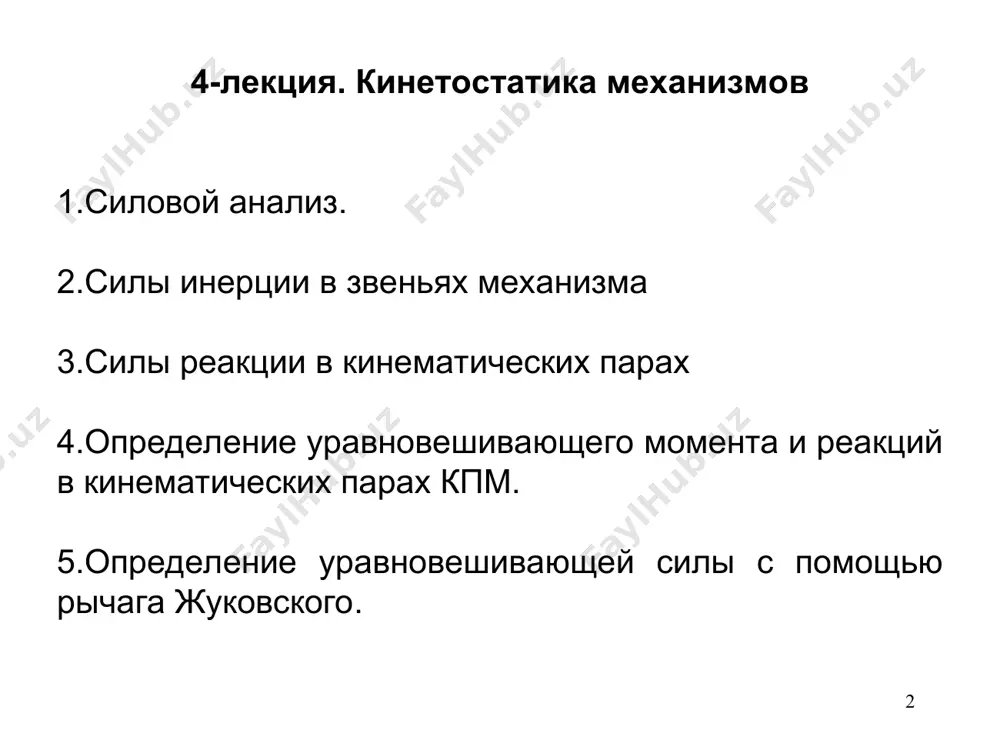

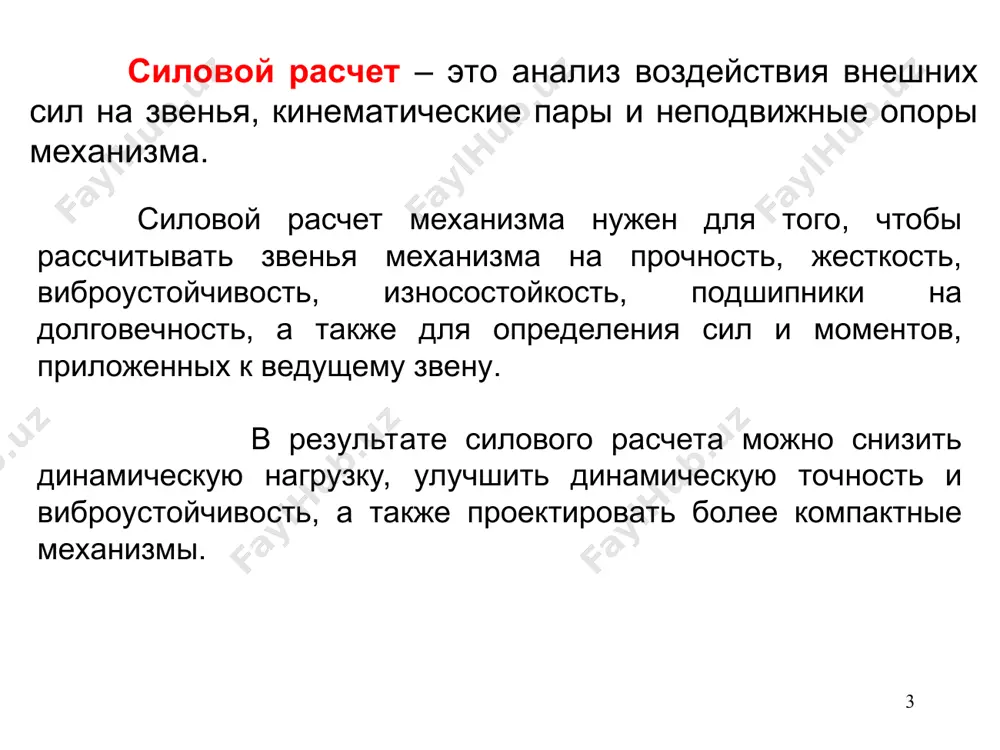

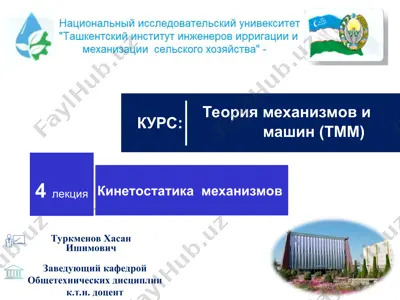

3-маъруза механизмларни классификацияси заведующий кафедрой общетехнических дисциплин к.т.н. доцент туркменов хасан ишимович теория механизмов и машин (тмм) курс: кинетостатика механизмов 4 лекция * 4-лекция. кинетостатика механизмов силовой анализ. силы инерции в звеньях механизма силы реакции в кинематических парах определение уравновешивающего момента и реакций в кинематических парах кпм. определение уравновешивающей силы с помощью рычага жуковского. * * силовой расчет – это анализ воздействия внешних сил на звенья, кинематические пары и неподвижные опоры механизма. cиловой расчет механизма нужен для того, чтобы рассчитывать звенья механизма на прочность, жесткость, виброустойчивость, износостойкость, подшипники на долговечность, а также для определения сил и моментов, приложенных к ведущему звену. в результате силового расчета можно снизить динамическую нагрузку, улучшить динамическую точность и виброустойчивость, а также проектировать более компактные механизмы. * в результате силового расчета решаются следующие задачи: определение сил реакций в кинематических парах. в дальнейшем эти силы реакций используются для расчета элементов кинематических пар (например, подшипников) на прочность, жесткость, …

2 / 24

илы инерции; -силы реакций. * 2. силы инерции в звеньях механизма * сила инерции при поступательном движении сила инерции и момент силы инерции при вращательном движении 2. силы инерции в звеньях механизма сила инерции и момент силы инерции при вращательном движении (продолжение) 2. силы инерции в звеньях механизма если кривошип уравновешен, т.е. центр масс кривошипа находится на оси вращения если кроме этого, ω = const, т.е. ε = 0 * сила инерции и момент силы инерции при плоскопараллельном движении 2. силы инерции в звеньях механизма * * 3. силы реакций в кинематических парах тело, не связанное с другими телами и имеющее возможность перемещения в любом направлении называется свободным телом тело, не имеющее возможности перемещения в любом направлении вследствие влияния других тел называется несвободным телом. эти другие тела называются связями сила, действующая на основное тело со стороны связей называется силой реакции связи. сила реакции связи всегда направлена в сторону противоположную направлению …

3 / 24

сторону на градусов вокруг полюса; в соответствующих точках плана скоростей прикладываются все силы,например, в точке b ползуна: в точке s шатуна: 5) определяется сумма моментов всех сил относительно полюса и приравнивается нулю. 6) из этого уравнения орделяется уравновешиваюшая сила pу. o a b ωoa ωba * * * контрольные вопросы какие задачи решаются при силовом расчете механизма? зачеь нужен силовой расчет? что такое метод кинетостатики? принцип даламбера и аксиома связей. как определяются силы инерции при поступательном, вращательном и плоскопараллельном движениях. поясните ответ рисунками. покажите на рисунках силы реакций в паре кривошип-стойка, кривошип-шатун. 5. что такое уравновешивающая сила и как она определяется? как заменить момент парой сил? 6. в каком случае применяется рычаг жуковского? в какой последовательности он строится?

4 / 24

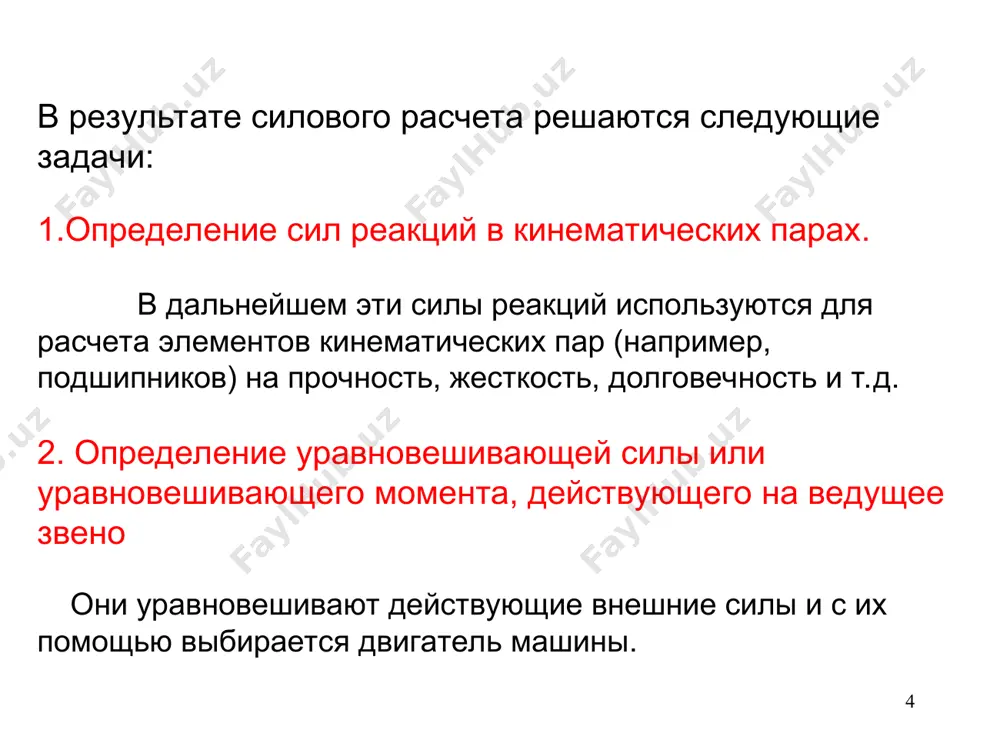

теория механизмов и машин (тмм) - Page 4

5 / 24

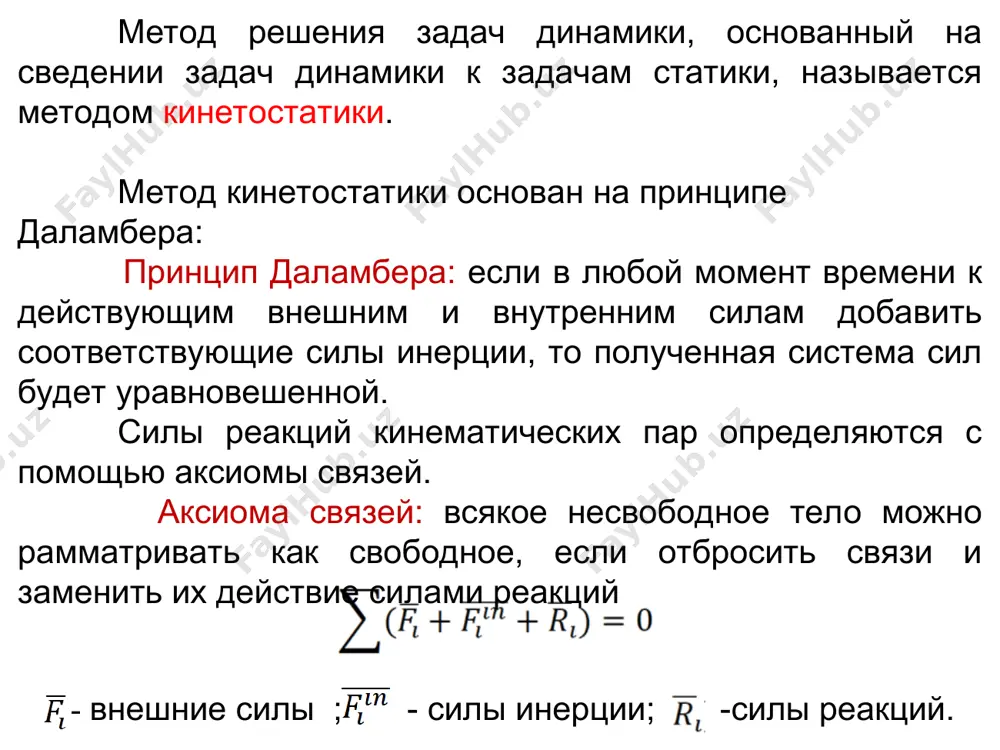

теория механизмов и машин (тмм) - Page 5
