1 / 28

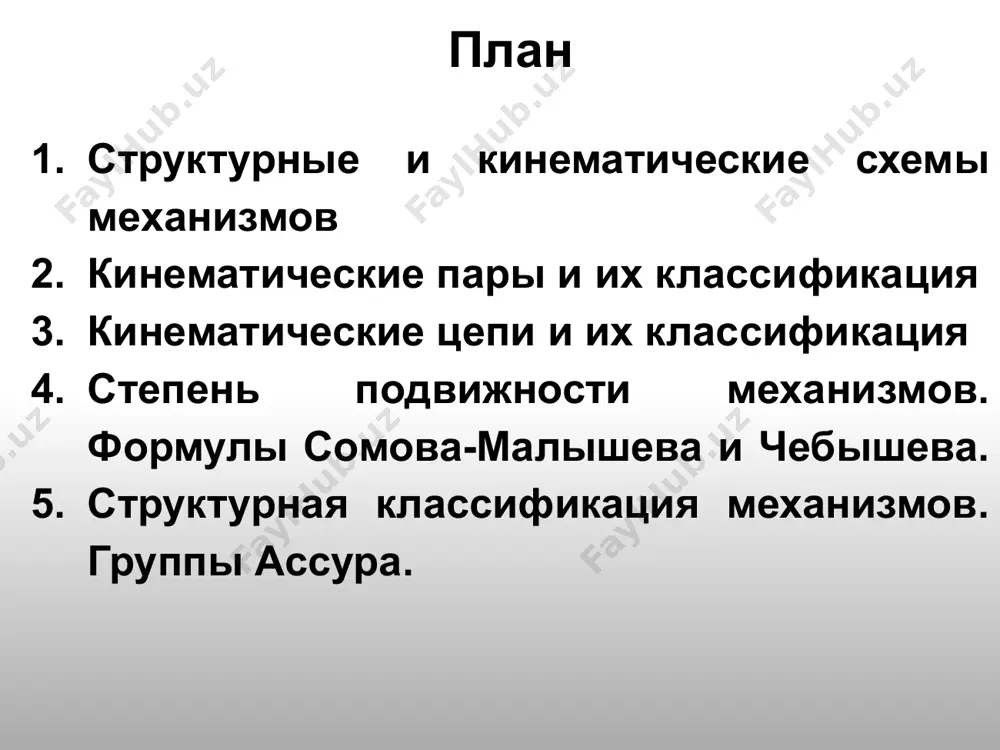

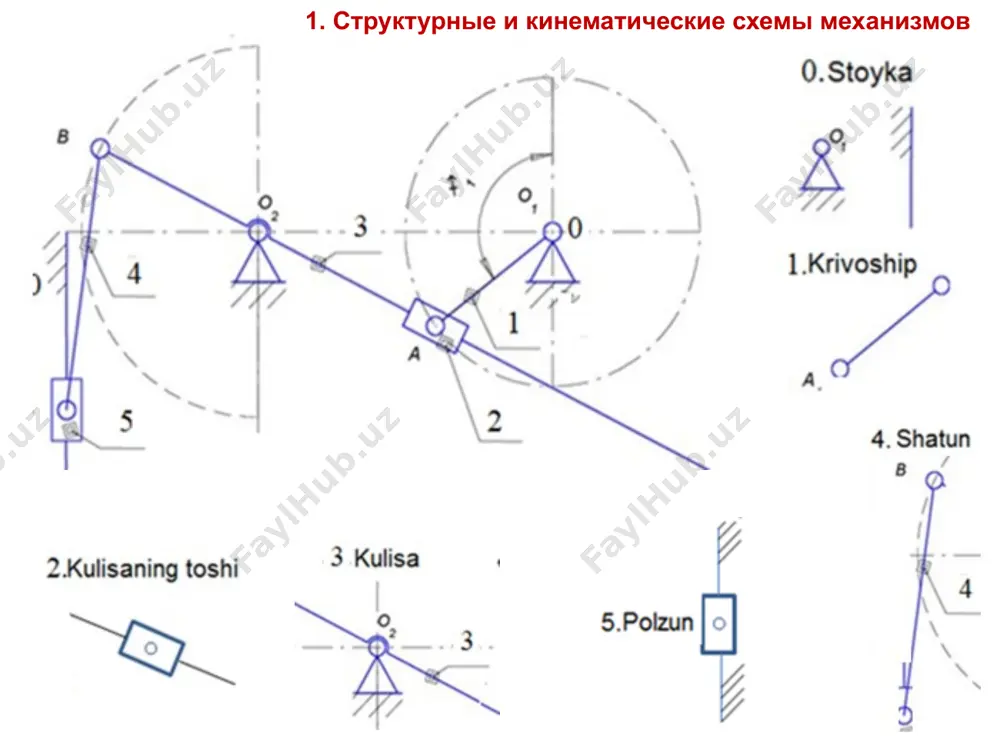

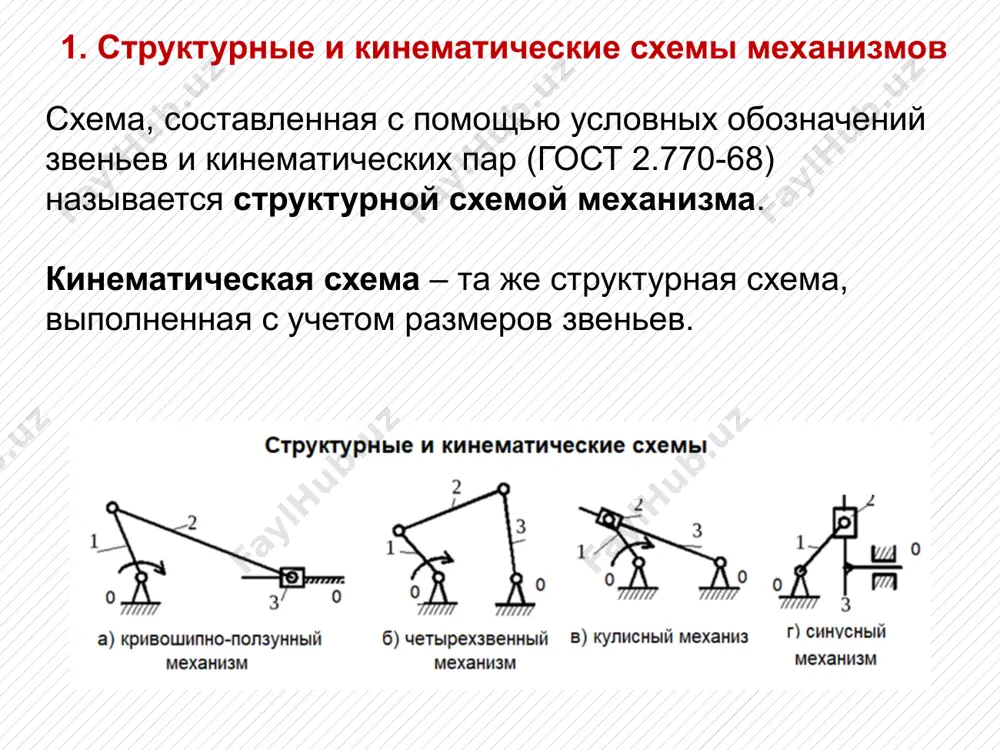

1-маъруза кириш. ммн фани мақсади ва вазифалари. машина механизмларининг турлари, ишлатилиши. ммн фани муаммолари ва уларнинг ечиш усуллари. заведующий кафедрой общетехнических дисциплин к.т.н. доцент туркменов хасан ишимович теория механизмов и машин (тмм) курс: структура механизмов 2 лекция 1 план структурные и кинематические схемы механизмов кинематические пары и их классификация кинематические цепи и их классификация степень подвижности механизмов. формулы сомова-малышева и чебышева. структурная классификация механизмов. группы ассура. схема, составленная с помощью условных обозначений звеньев и кинематических пар (гост 2.770-68) называется структурной схемой механизма. кинематическая схема – та же структурная схема, выполненная с учетом размеров звеньев. 1. структурные и кинематические схемы механизмов 1. структурные и кинематические схемы механизмов 1. структурные и кинематические схемы механизмов стойка – неподвижное звено механизма; кривошип - звено, образующее вращательную пару со стойкой и способное совершать вокруг нее полный оборот; ползун – звено, совершающее поступательное движение относительно стойки; шатун – звено не входящее в кинематические пары со стойкой; …

2 / 28

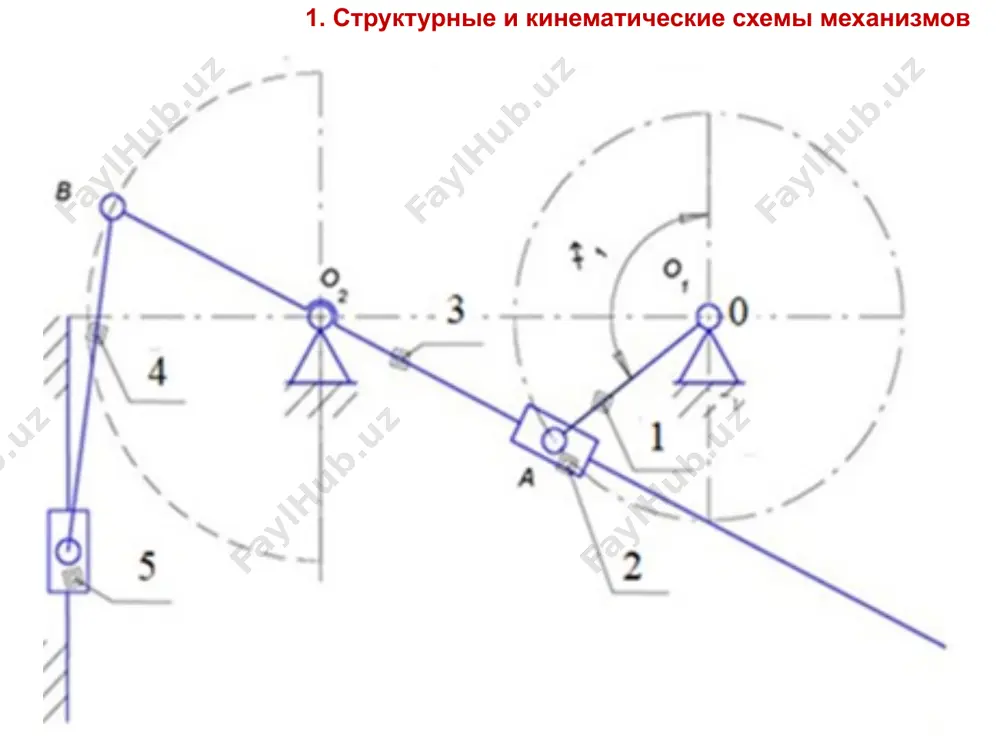

контакта в кинематической паре i класс, s=1 ii класс s=2 iii класс s=3 iv класс s=4 v класс s=5 высшая кинемати-ческая пара, контакт в точке или по линии низшая кинематиская пара, контакт по поверхности 2. кинематические пары и их классификация 12 кинематическая пара, которая образована звеньями соприкасающимися по поверхности называются низшей кинематической парой. 2. кинематические пары и их классификация кинематическая пара, которая образована звеньями соприкасающимися только по линии или в точке называются высшей кинематической парой. низшие кинематические пары 2. кинематические пары и их классификация высшие кинематические пары 2. кинематические пары и их классификация подвижные звенья: 1,2,3,4,5 неподвижное звено: 0- стойка кинематические пары: o, a, b, c, d, e вращательные кинематические пары: o (0-1), a (1-2), b (2-3), c (0-3), d (3-4), e (4-5) поступа-тельная кп: e(0-5) 2. кинематические пары и их классификация 3. кинематические цепи и их классификация кинематичекие цепи подразделяются на группы: открытые и закрытые, простые и сложные, плоские …

3 / 28

шева (1869) 4. степень подвижности механизмов кинематическая пара 5 го класса 5. структурная классификация механизмов. в 1914 году профессором л.и. ассуром было изучена структура плоских механизмов и создана теория проектирования таких механизмов. согласно этой теории любой механизм можно создать, прибавляя к ведущему звену кинематические цепи нулевой подвижности (w=0). эти группы называются группами ассура wмех = wвед зв + 0 + 0 + 0 + … p5 = (3/2)n – это условие составления групп ассура группы ассупа имеют степень подвижности равную нулю wгр асс = 0 группы ассура состоят только из кинематических пар 5 го класса, поэтому согласно формуле чебышева wгр асс = 3n – 2p5 = 0, p5 = 3/2n класс группы ассура 2 класс 3 класс 4 класс 5 класс ….. число звеньев 2 4 6 8 число кинематических пар 3 6 9 12 5. структурная классификация механизмов. число кинематических пар на конце группы ассура определяют порядок группы ассура …

4 / 28

image41.jpeg image42.png image43.png image44.png image45.png image46.png image47.png image48.jpeg /docprops/thumbnail.jpeg

5 / 28

теория механизмов и машин (тмм) - Page 5
