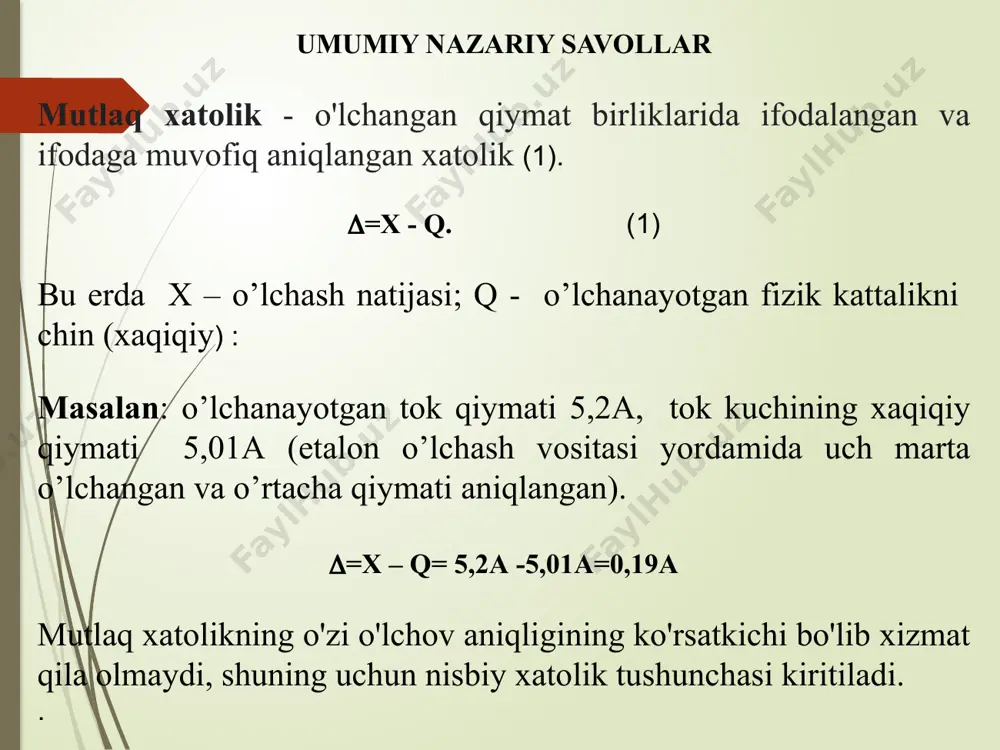

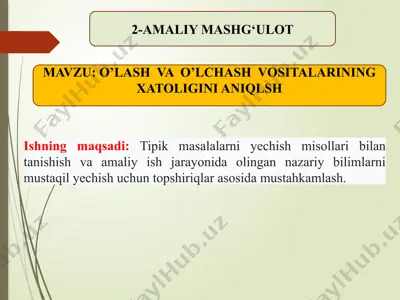

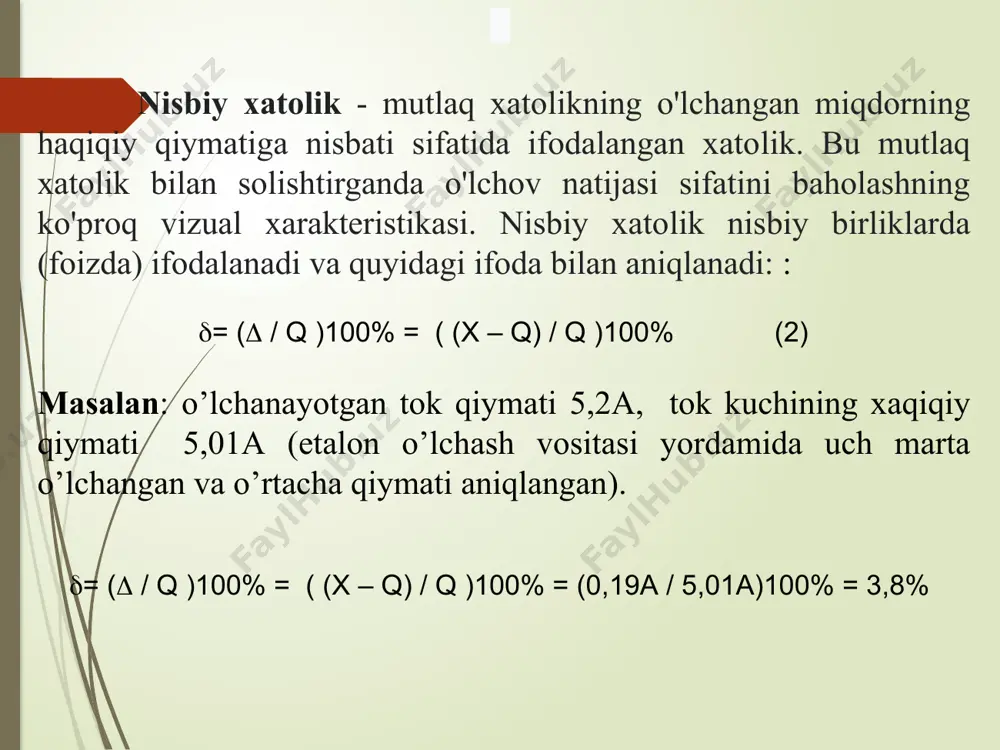

слайд 1 mavzu: o’lash va o’lchash vositalarining xatoligini aniqlsh ishning maqsadi: tipik masalalarni yechish misollari bilan tanishish va amaliy ish jarayonida olingan nazariy bilimlarni mustaqil yechish uchun topshiriqlar asosida mustahkamlash. 2-amaliy mashg‘ulot umumiy nazariy savollar mutlaq xatolik - o'lchangan qiymat birliklarida ifodalangan va ifodaga muvofiq aniqlangan xatolik (1). =x - q. (1) bu erda х – o’lchash natijasi; q - o’lchanayotgan fizik kattalikni chin (xaqiqiy) : masalan: o’lchanayotgan tok qiymati 5,2а, tok kuchining xaqiqiy qiymati 5,01а (etalon o’lchash vositasi yordamida uch marta o’lchangan va o’rtacha qiymati aniqlangan). =x – q= 5,2а -5,01а=0,19а mutlaq xatolikning o'zi o'lchov aniqligining ko'rsatkichi bo'lib xizmat qila olmaydi, shuning uchun nisbiy xatolik tushunchasi kiritiladi. . nisbiy xatolik - mutlaq xatolikning o'lchangan miqdorning haqiqiy qiymatiga nisbati sifatida ifodalangan xatolik. bu mutlaq xatolik bilan solishtirganda o'lchov natijasi sifatini baholashning ko'proq vizual xarakteristikasi. nisbiy xatolik nisbiy birliklarda (foizda) ifodalanadi va quyidagi ifoda bilan aniqlanadi: : = ( / q …

2 / 14

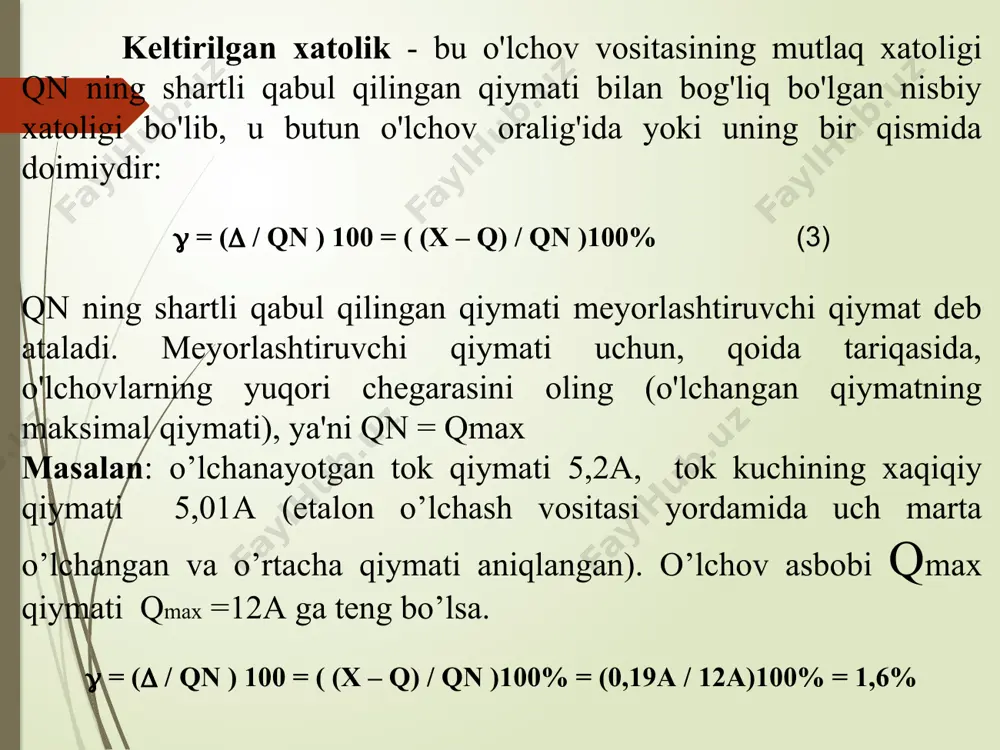

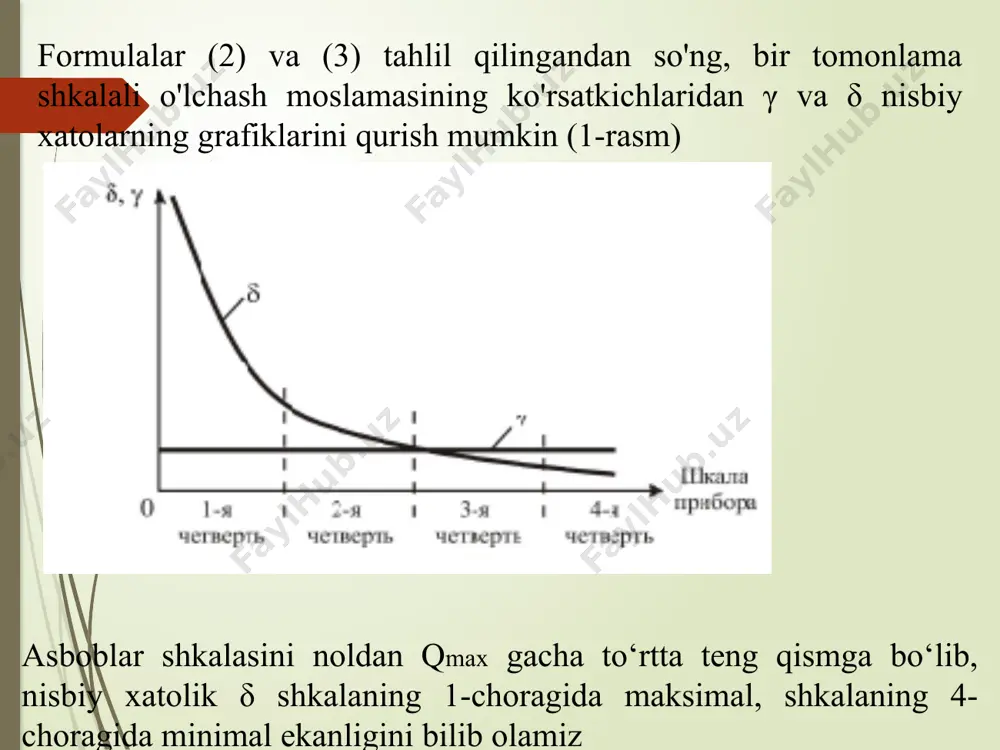

itasi yordamida uch marta o’lchangan va o’rtacha qiymati aniqlangan). o’lchov asbobi qmax qiymati qmax =12а ga teng bo’lsa.  = ( / qn ) 100 = ( (x – q) / qn )100% = (0,19а / 12а)100% = 1,6% asboblar shkalasini noldan qmax gacha to‘rtta teng qismga bo‘lib, nisbiy xatolik δ shkalaning 1-choragida maksimal, shkalaning 4-choragida minimal ekanligini bilib olamiz formulalar (2) va (3) tahlil qilingandan so'ng, bir tomonlama shkalali o'lchash moslamasining ko'rsatkichlaridan γ va δ nisbiy xatolarning grafiklarini qurish mumkin (1-rasm) elektromexanik asboblar gost 8.401–80 bo’yicha 9 ta aniqlik sinfiga bo’lingan (1 jadval). agar formula (3) orqali ifodalangan mutlaq xatoliki (2) formulaga almashtirsak, nisbiy va keltirrilgan xatoliklarni bog‘lovchi formulaga ega bo‘lamiz:  =  (qn / q ) (4) bir tipdagi masalalarni yechishga misollar 1- masala. magnitelektrik tizimida shkala qadami 10 v va shkalasi 0 ... 50 v bo’lgan voltmetrini kalibrlashda namunaviy voltmetrning ko'rsatkichlari olingan (jadval). keltirilgan nisbiy xatolikni …

3 / 14

tokni ko'rsatdi, uning haqiqiy qiymati 5,23 a. mutlaq, nisbiy va keltirilgan xatoliklarni aniqlang. 5-masala. aniqlik sinfi 0,5 va yuqori o'lchov chegarasi 40 a bo'lgan ko'rsatkichli ampermetr elektr tokining qiymatini o'lchadi i =24 a. mutlaq, nisbiy va keltirilgan xatoliklarni toping. 1- masala. magnitelektrik tizimida shkala qadami____ -v va shkalasi __ ... ____ v bo’lgan voltmetrini kalibrlashda namunaviy voltmetrning ko'rsatkichlari olingan. keltirilgan nisbiy xatolikni aniqlang va voltmetrning aniqlik sinfini belgilang. 1-variant v= 1 v 5…..10 v u, v 5 7 8 9 10 uo’lch, v 5,5 7,5 8,5 9,5 10,5 2-variant v= 1 v 1…..5 v u, v 0 1 2 3 4 5 uo’lch, v 0,2 1,2 2,3 3,4 4,4 5,4 3-variant v= 5 v 0…..50 v u, v 0 5 10 15 20 25 uo’lch, v 0,2 5,1 10,5 14,5 19,9 20,3 u, v 30 35 40 45 50 uo’lch, v 30,2 34,9 40,5 44,9 50,1 4-variant v= 10v 0…..40 …

4 / 14

0,2 0,25 0,3 io’lch, a 0,4 0,11 0,12 0,21 0,24 0,25 u, v 0,35 0,4 0,45 0,5 uo’lch, v 0,31 0,41 0,43 0,49 14-variant i= 0,05 a 1…..5 a i, a 1 1,5 2 2,5 3 3,5 io’lch, a 0,9 1,41 2,12 2,51 2,04 3,45 u, v 4 4,5 5 uo’lch, v 4,01 4,41 5,03 15-variant i= 0,05 a 50…..200 a i, a 50 75 100 125 150 175 io’lch, a 50,4 75,11 100,12 125,21 149,24 175,25 u, v 200 uo’lch, v 200,01 16-variant i= 10 a 50…..150 a i, a 50 60 70 80 90 100 io’lch, a 50,4 60,01 69,82 79,91 90,24 100,25 u, v 110 120 130 140 150 uo’lch, v 109,91 119,7 129,8 140,02 150,1 17-variant i= 0,2 a 0…..4a i, a 2 2,2 2,4 2,6 2,8 3 io’lch, a 1,9 2,19 2,34 2,61 2,79 3,01 u, v 3,2 3,4 3,6 3,8 4 uo’lch, v 3,21 …

5 / 14
