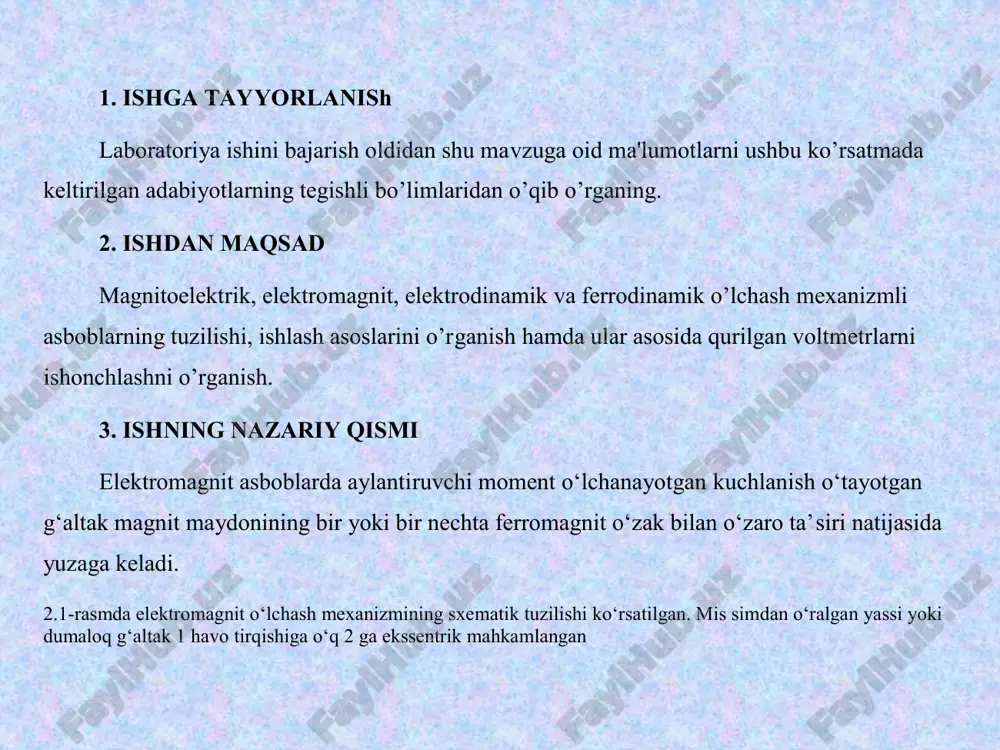

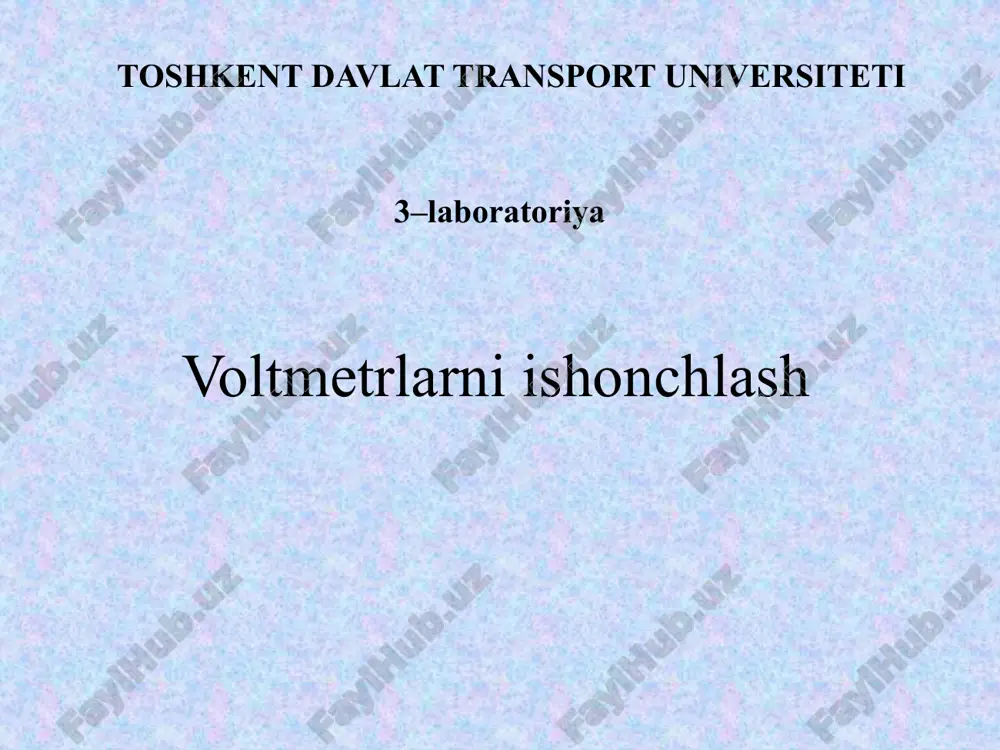

prezentatsiya powerpoint toshkent davlat transport universiteti 3–laboratoriya voltmetrlarni ishonchlash o’lchanganlar hisoblanganlar tekshi-rilayot-gan voltmetr namunaviy voltmetr xatoliklar oshirib borish qiymati kamay-tirib borish qiymati o’rtacha qiymat absolyut nisbiy keltiril-gan tuzatma v v v v v % % v 2.1- jadval e’tiboringiz uchun rahmat image2.emf image3.emf image4.emf image5.emf image6.emf image7.emf image8.emf image9.emf image10.emf image1.jpeg 1. ishga tayyo rlanish laboratoriya ishini bajarish oldidan shu ma vzuga oid ma'lumotlarni ushbu ko’rsatmada keltirilgan adabiyotlarning tegishli bo’limlaridan o’qib o’rganing. 2. ish dan maqsad magnitoelektrik, elektromagnit, elektrodinamik va ferrodinamik o’lchash mexanizmli asboblarning tuzilishi, ishlash asoslarini o’r ganish hamda ular asosida qurilgan voltmetrlarni ishonchlashni o’rganish. 3. ish ning nazariy qismi elektromagnit asboblarda aylanti ruvchi moment o‘lchanayotgan kuchlanish o‘tayotgan g‘altak magnit maydonining bir yoki bir nechta ferromagnit o‘zak bilan o‘zaro ta’ siri natijasida yuzaga keladi. 2 . 1 - rasmda elektromagnit o‘lchash mexanizmining sxematik tuzilishi ko‘rsatilgan. mis simdan o‘ralgan yassi yoki dumaloq g‘altak 1 havo tirqishiga o‘q 2 ga ekssentrik …

2 / 11

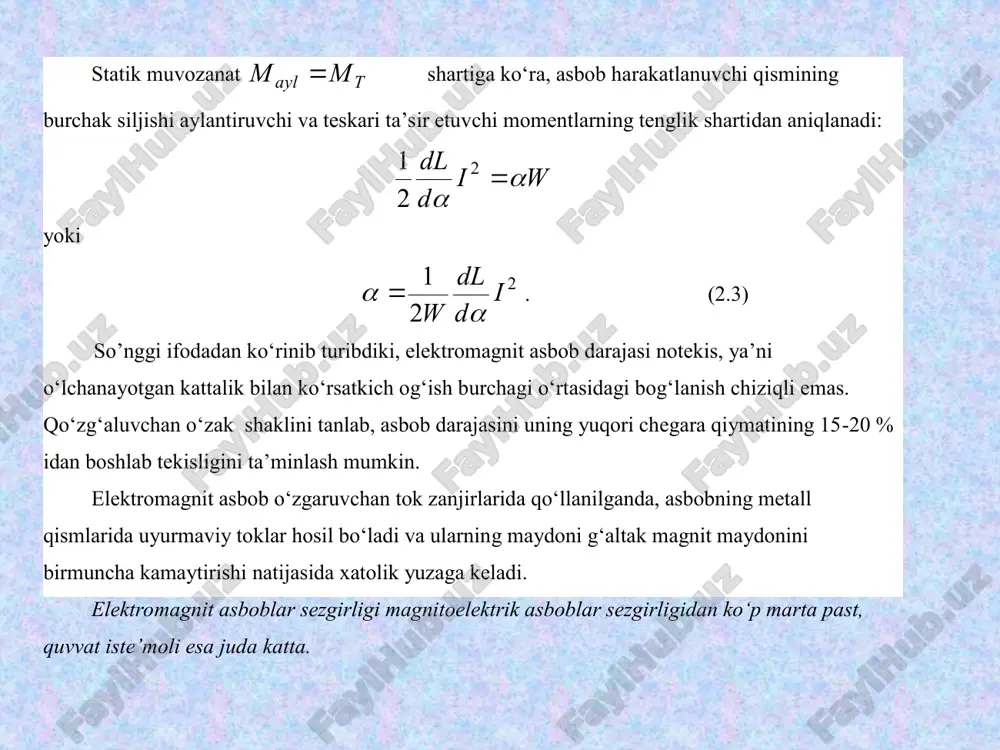

anda g‘altak induktivligi o‘zgaradi, ya’ni (2.1) ga ko‘ra:   d dl i d dw m em ayl 2 2 1   . (2.2) 2 . 1 – rasm. elektromagnit o‘lchash mexanizmining sxematik tuzilishi statik muvozanat t ayl m m  shartiga ko‘ra, asbob harakatlanuvchi qismining burchak siljishi aylantiruvchi va teskari ta’sir etuvchi momentlarning tenglik shartidan aniqlanadi: w i d dl    2 2 1 yo ki 2 2 1 i d dl w    . (2.3) so’nggi ifodadan ko‘rinib turibdiki, elektromagnit asbob darajasi notekis, ya’ni o‘lchanayotgan kattalik bilan ko‘rsatkich og‘ish burchagi o‘rtasidagi bog‘lanish chiziqli emas. qo‘zg‘aluvchan o‘zak shaklini tanlab, asbob darajasini uning yuqori chegara qiymatining 15 - 20 % idan boshlab tekisligini ta’minlash mumkin. elektromagnit asbob o‘zgaruvchan tok zanjirlarida qo‘llanilganda, asbobning metall qismlarida uyurmaviy toklar hosil bo‘ladi va ularnin g maydoni g‘altak magnit maydonini birmuncha kamaytirishi natijasida xatolik yuzaga keladi. elektromagnit asboblar sezgirligi magnitoelektrik …

3 / 11

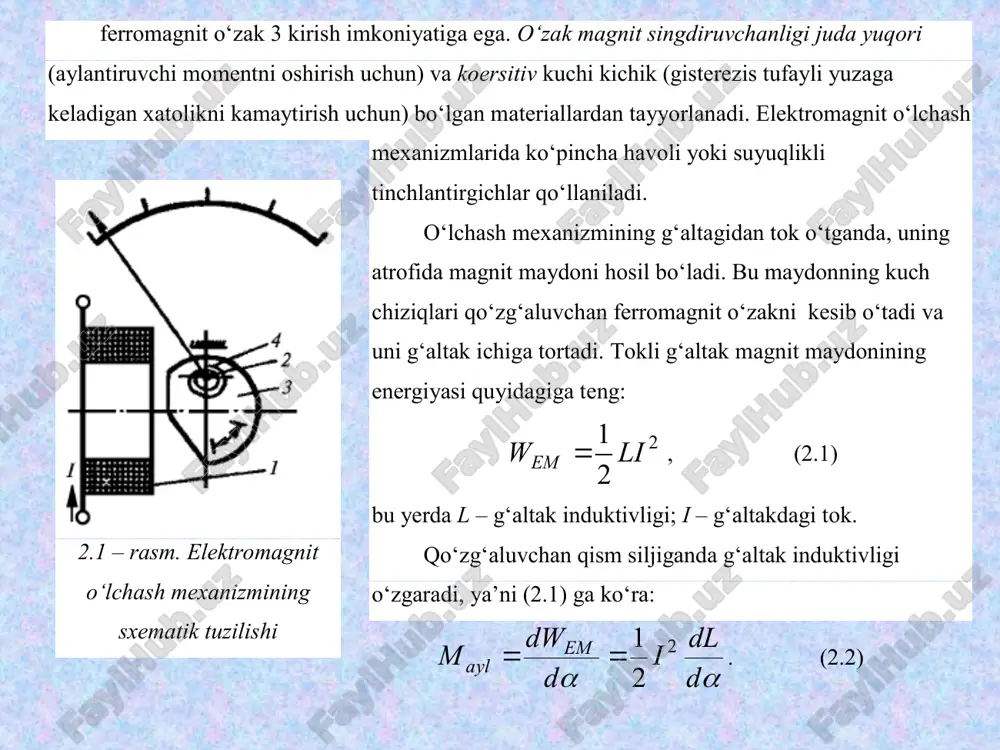

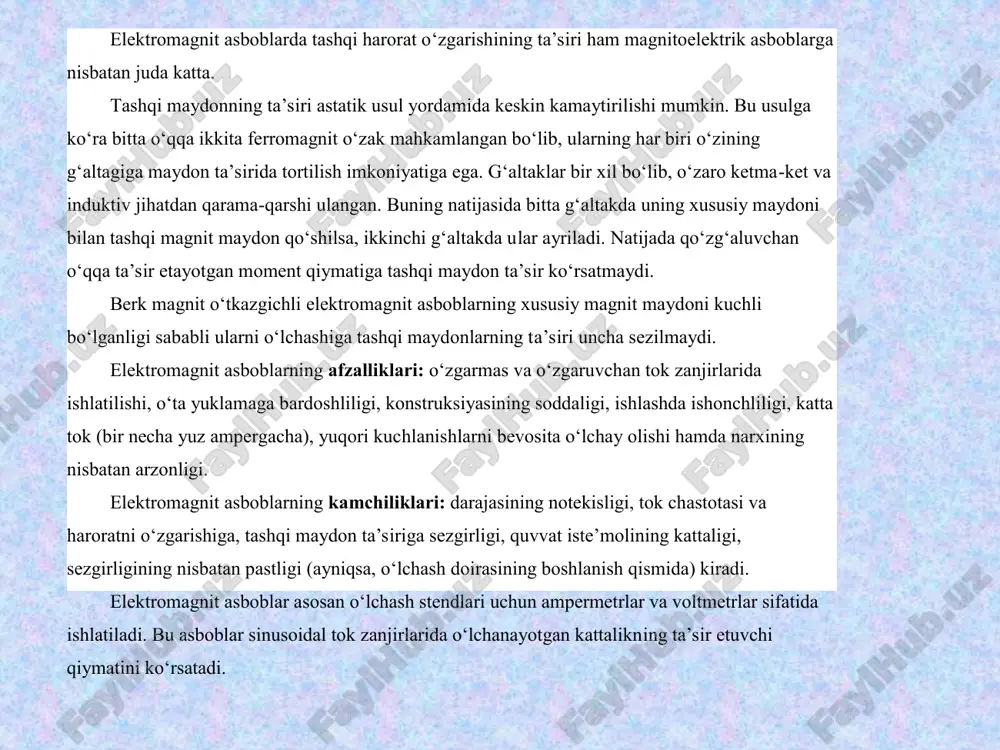

da ishlatilishi, o‘ta yuklamaga bardoshliligi, konstruksiyasining soddaligi, ishlashda ishonchliligi, katta tok (bir necha yuz ampergacha), yuqori kuc hlanishlarni bevosita o‘lchay olishi hamda narxining nisbatan arzonligi. elektromagnit asboblarning kamchiliklari: darajasining notekisligi, tok chastotasi va haroratni o‘zgarishiga, tashqi maydon ta’siriga sezgirligi, quvvat iste’molining kattaligi, sezgi rligining nisbatan pastligi (ayniqsa, o‘lchash doirasining boshlanish qismida) kiradi. elektromagnit asboblar asosan o‘lchash stendlari uchun ampermetrlar va voltmetrlar sifatida ishlatiladi. bu asboblar sinusoidal tok zanjirlarida o‘lchanayotgan kattalikn ing ta’sir etuvchi qiymatini ko‘rsatadi. 4. topshiriq voltmetrlarning tuzilishi, ishlash prinsipi va nazariyasini o’rganing. laboratoriya ishining maketi va ishonchlash usuli bilan tanishing. 5. asbob va uskunalar x v - ishonchlanadiga n voltmetr; o v - namunaviy voltmetr; bp - 4022 - 2 - elektr energiya manbai. 6. ishni bajarish tartibi 1. 2.2 - rasmda keltirilgan voltmetrni ishonchlash sxemasi yig’iladi va u o’qituvchi tomonidan tekshiriladi. 2. voltmetrlar ko’rsatgichlar i to’g’rilagich (korrektor) yordamida nolga keltiriladi. 3. voltmetr faqat butun darajalangan qiymatlari bo’yicha …

4 / 11

           4. volt metrning keltirilgan xatoligi: % 100 %; 100 %; 100 ' ' xh r o r o xh xh v v v                 , bu yerda v xn - volmetrning yuqori o’lchash chegarasi. agar keltirilgan xatolikning eng katta q iymati asbob ani q lik sinfidan kam yoki teng b o’ lsa, u h olda bu voltmetr ishonchli b o’ lib, undan keying i o’ lchashlarda foydalanish mumkin. agar keltirilgan xatolikning maksimal qiymati asbob aniqlik sinfidan katta bo’lsa, u holda bunday voltmetr o’lchash uchun yaroqsiz deb topiladi. 5 . voltmetr k o’ rsatishining o’ zgaruvchanligi (variatsiyasi) % 100 ; 0 0 0 xh x x v v v v v              . …

5 / 11
