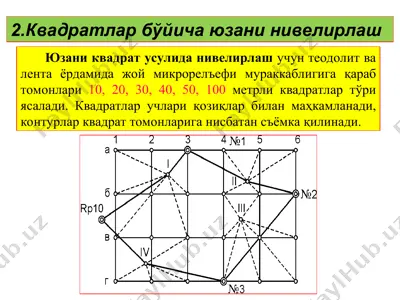

powerpoint presentation 2.квадратлар бўйича юзани нивелирлаш юзани квадрат усулида нивелирлаш учун теодолит ва лента ёрдамида жой микрорелъефи мураккаблигига қараб томонлари 10, 20, 30, 40, 50, 100 метрли квадратлар тўри ясалади. квадратлар учлари қозиқлар билан маҳкамланади, контурлар квадрат томонларига нисбатан съёмка қилинади. агар участка ёпик, ёки катта бўлмаса (4 га гача), уни бир бекатдан нивелирлаш мумкин. нивелир участканинг тахминан ўртасига ўрнатилиб, трубанинг қараш нури горизонтал ҳолатга келтирилади ва ҳамма квадратлар-нинг учларига навбат билан қўйилган рейкадан саноқлар олинади. саноқлар квадратлар тўрлари схемаси – дала журналига ёзилади. учлардан бирининг белгиси яқин репердан, қолганлари эса нивелир горизонти орқали ҳисобланади. томонлари 50 метр ва ундан кичик бўлган квадратлар майдон катта бўлганда бир неча бекатдан нивелирланади. ҳар бир бекатда боғловчи нуқталар икки томонли рейкада ёки икки горизонтда ёпиқ нивелир йўли ҳосил бўладиган қилиб нивелирланади, қолган квадрат учларидан қора саноқла олинади, натижалар нивелирлаш журнали – дала схемасига ёзилади, жойдаги нишабликлар йўналишлари миллар билан кўрсатилади. томонлари 100 метр …

2 / 18

--- ---------- --------- --------- ---------- ----- --------- -------- ------------ ---------- --------- --------- ---------- 3 №2 0436 5125 -1770 -1770 -1770 -1770 №3 2206 6895 ----- --------- --------- ------------ ---------- --------- --------- ---------- 4 №3 1433 6121 649 650 650 651 rp11 0784 5470 бунда - бир икки, уч ва тўрт квадратлар учун умумий бўлган баландликлар йиғиндиси n – квадратлар сони. ҳисобланган ўртача баландликдан квадратлар учлари баландликлари айирмаси ri = h0 -h1 унинг ишораси манфий бўлса ер қазиш чуқурлигини, мусбат бўлганда эса тупроқ тўкиш баландлигини кўрсатади. квадрат учлари, иш баландликлари бир хил ишорали бўлганда у тўлиқ квадрат, учлари ишоралари турлича бўлганда эса тўлиқсиз квадрат дейилади. бундай квадратлари ичида нол ишлари чизиғи, яъни лойиҳавий текисликни ер сирти билан кесишиш чизиғи ётади. унинг пландги ўрнини тегишли квадрат учидан аниқлаш учун масофа иш баландлиги дейилади. ҳисобланади, бу ерда r1, r2 иш баландликлари (ҳисоблашда уларнинг ишоралари эoтиборга олинмайди), d- квадрат томони узунлиги. топилган чизиқ ер …

3 / 18

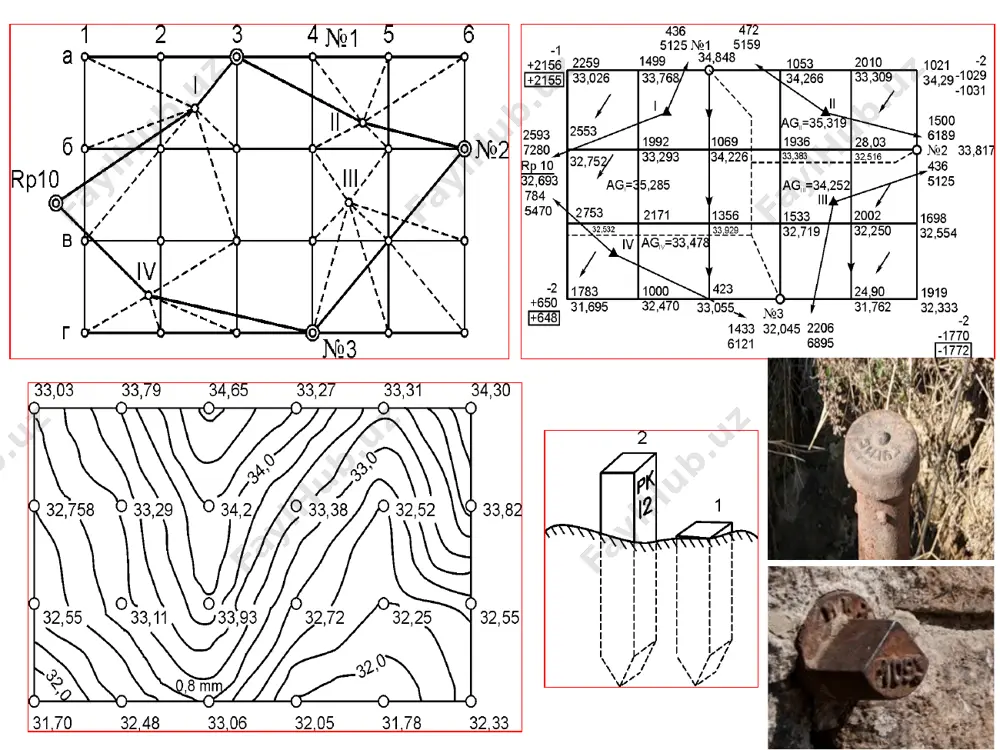

чизиқлари ҳолати кўрсатилади. керакли маълумотлар қуйидаги формулалар асосида аниқланади. кўрилаётган мисолда квадратлар томонлари 40 м дан, учлари баландликлари олиб кўчирилган ва ҳисоблашлар қуйидаги тартибда бажарилган. горизонтал текисликнинг лойиҳавий баландлиги қуйидаги формулада ҳисобланган: 1.иш баландликлари қуйидаги формула асосида ҳисобланган: а2 ва а3 квадрат учлари учун тегишли равишда: нол ишлари нуқталаригача масофалар қуйидаги формула бўйича топилган: а) а2 ва а2 квадрат учларидан нол нуқталаригача бўлган масофалар: б) шундай қийматли асослар билан чегараланган ер қазиш трапецияси ва квадрат қолган тупроқ тўкиш қисмининг трапецияси юзалари тегишли равишда: рm=1600-700=900 м2; в) қийматлари бундай асосли ер қазиш ва тупроқ тўкиш призмаларининг ҳажмлари ( формула кўра: тўла квадратлар учун ер ишлари ҳажмлари формулада ҳисобланган: а1-а2-б2-б1 ва а3-а4-б4-б3 тўла квадратлар учун тегишли равишда: иш баландлиги бўлган учбурчакли призма асоси р = 13,8 х 30,5 / 2 = 210 м2 ва ҳажми v= - 0,39 х 210 / 3 = - 27 м3. ҳажмларнинг ҳар бир горизонтал бўйича ва …

4 / 18

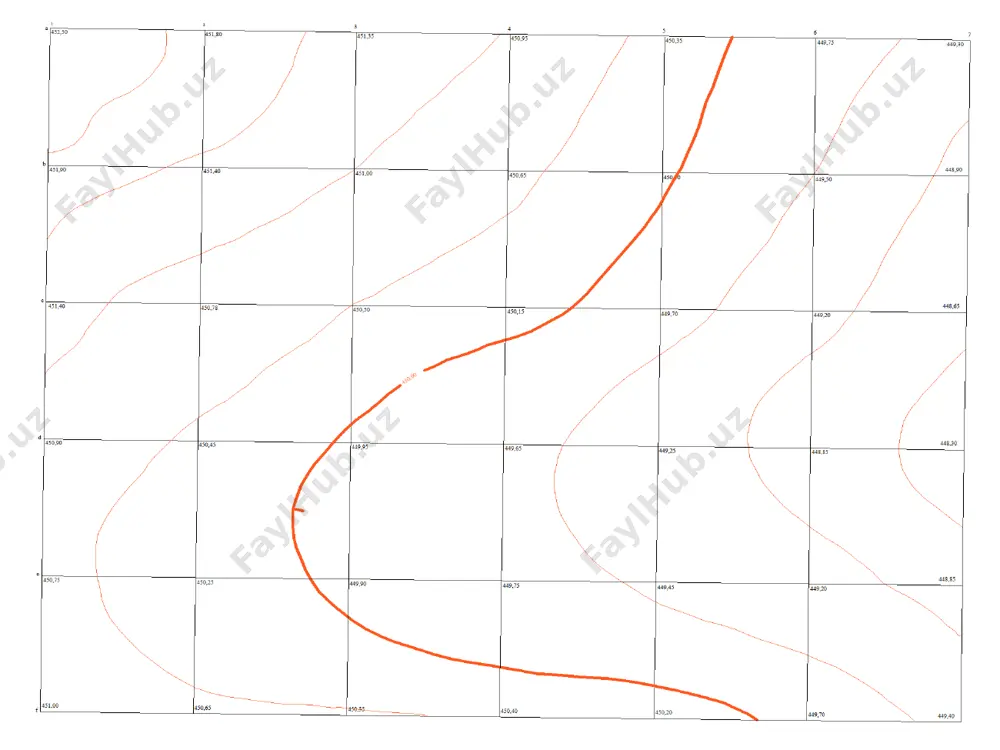

квадратлар бўйича юзани нивелирлаш - Page 4

5 / 18

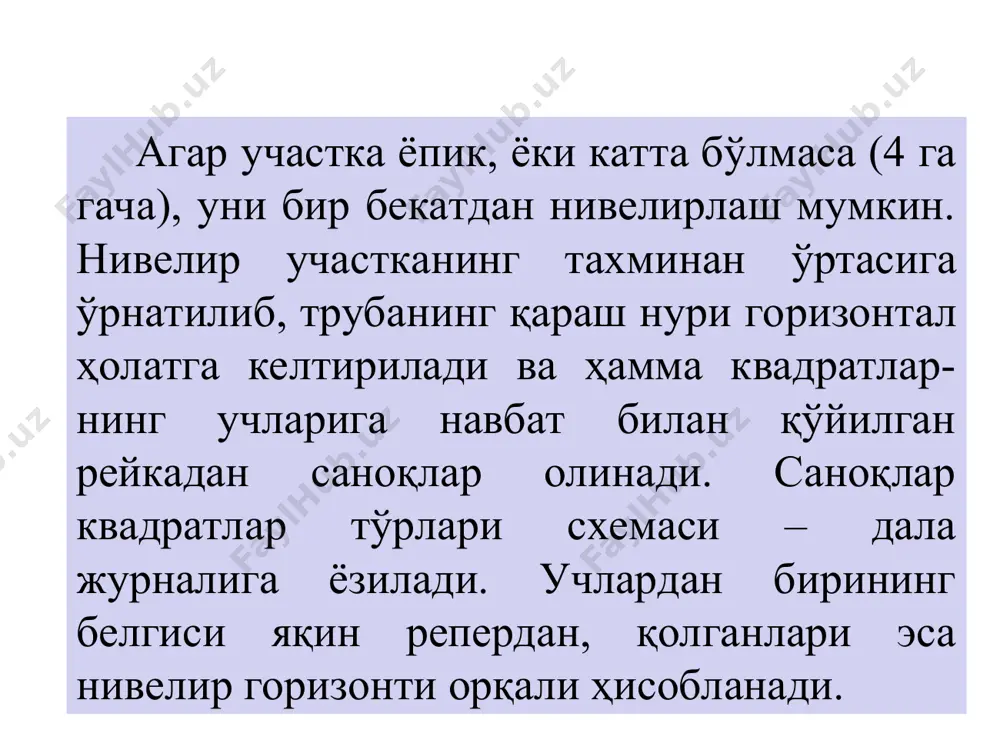

квадратлар бўйича юзани нивелирлаш - Page 5
