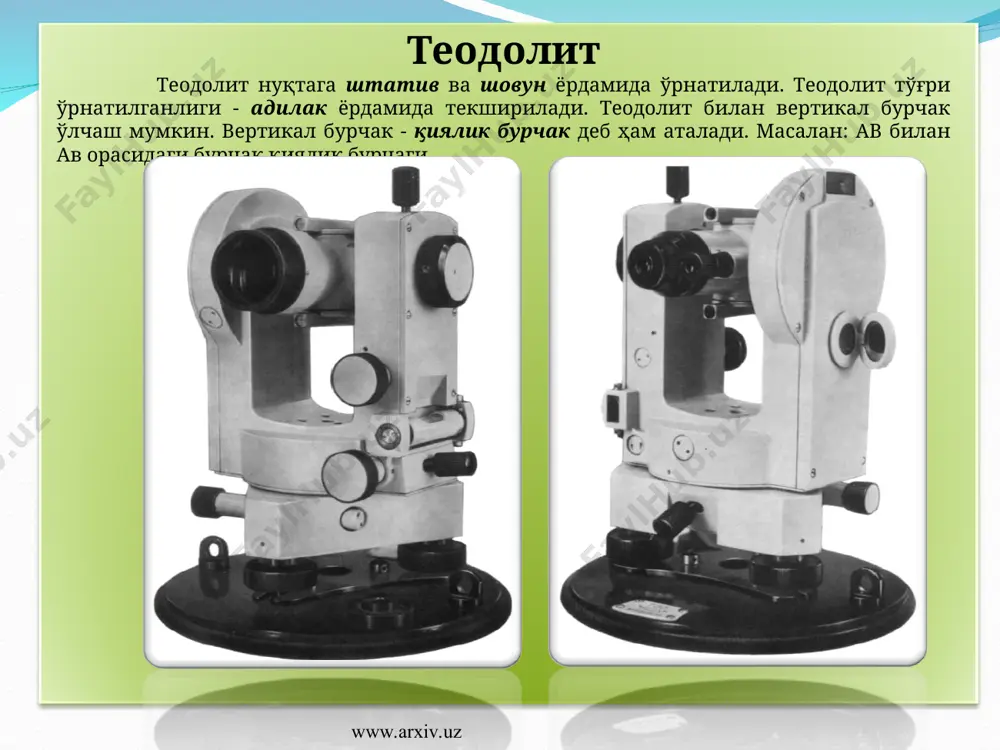

1425630832_60478.ppt слайд 1 www.arxiv.uz www.arxiv.uz * жойда горизонтал ва вертикал бурчак ўлчанади. горизонтал бурчак ўлчаш жараёнини мисолда кўриб чиқамиз. жойда а, в, с нуқталар берилган дейлик. а нуқтадан р текислик ўтказамиз. в, с нуқталарни р текисликка проекциялаймиз. шунда ав ва ас чизиқлар ҳосил бўлади. ав ва ас чизиқлар ва аа’ тик чизиғидан ўтувчи m ва n вертикал текисликлар ўтказамиз. демак а нуқтадан чиққан иккита йўналиш ав ва ас нинг горизонтал р текисликдаги проекциялари ( ав ва ас) орасида ҳосил бўлган бурчак b - горизонтал бурчак бўлиб ҳисобланади. b бурчакнинг қийматини топиш учун aa’ тик чизиққа градус ва минутларга бўлинган доира лимб ўрнатилган деб фараз қиламиз. доирада ав’ ва ас’ томонлар орасидаги ёй b’c’ ўлчаниши керак, яъни b‘ бурчак. жойда горизонтал бурчакни ўлчашда ишлатиладиган асбоб қуйидаги қисмлардан иборат: лимб, алидада. ана шундай асбоб - теодолит деб аталади. www.arxiv.uz www.arxiv.uz * теодолит теодолит нуқтага штатив ва шовун ёрдамида ўрнатилади. теодолит тўғри ўрнатилганлиги …

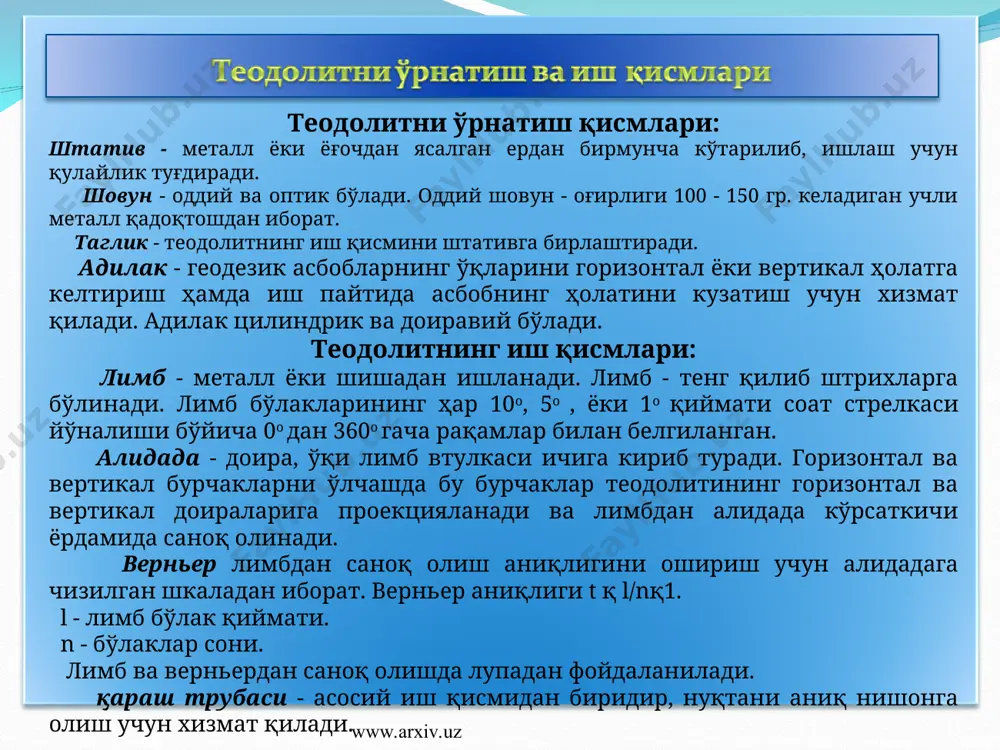

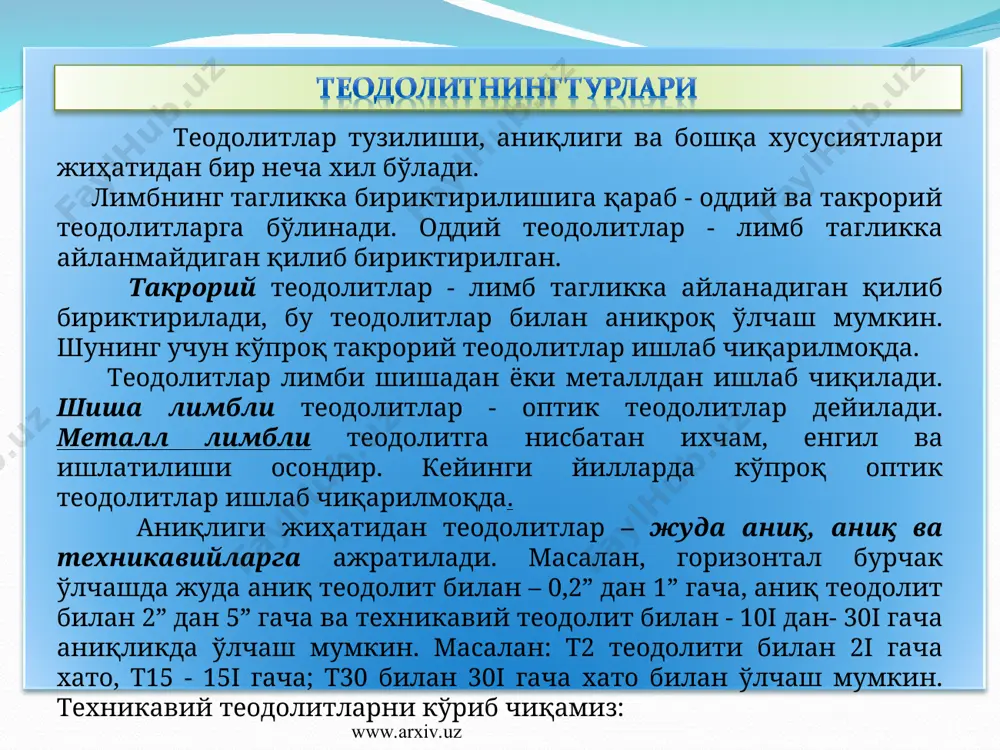

вертикал бурчакларни ўлчашда бу бурчаклар теодолитининг горизонтал ва вертикал доираларига проекцияланади ва лимбдан алидада кўрсаткичи ёрдамида саноқ олинади. верньер лимбдан саноқ олиш аниқлигини ошириш учун алидадага чизилган шкаладан иборат. верньер аниқлиги t қ l/nқ1. l - лимб бўлак қиймати. n - бўлаклар сони. лимб ва верньердан саноқ олишда лупадан фойдаланилади. қараш трубаси - асосий иш қисмидан биридир, нуқтани аниқ нишонга олиш учун хизмат қилади. www.arxiv.uz www.arxiv.uz теодолитлар тузилиши, аниқлиги ва бошқа хусусиятлари жиҳатидан бир неча хил бўлади. лимбнинг тагликка бириктирилишига қараб - оддий ва такрорий теодолитларга бўлинади. оддий теодолитлар - лимб тагликка айланмайдиган қилиб бириктирилган. такрорий теодолитлар - лимб тагликка айланадиган қилиб бириктирилади, бу теодолитлар билан аниқроқ ўлчаш мумкин. шунинг учун кўпроқ такрорий теодолитлар ишлаб чиқарилмоқда. теодолитлар лимби шишадан ёки металлдан ишлаб чиқилади. шиша лимбли теодолитлар - оптик теодолитлар дейилади. металл лимбли теодолитга нисбатан ихчам, енгил ва ишлатилиши осондир. кейинги йилларда кўпроқ оптик теодолитлар ишлаб чиқарилмоқда. аниқлиги жиҳатидан теодолитлар – …

нинг асосий қисмлари енгил ва чидамли қотишмалардан ишланган. теодолитга буссоль ўрнатиб йўналишлар магнит азимутини ўлчаш мумкин. оғирлиги 2 кг. т30 - бу теодолитнинг саноқ олиш қурилмаси горизонтал ва вертикал доирадан бирданига соноқ олиш учун мўлжалланган бир каналли оптик системадан иборат. саноқ олиш микраскопи кўриш майдонида штрихланган градуслар, ун минутлик штрих оралиқлар, вертикал доира белгиси в ва горизонтал доира белгиси г кўриниб туради. теодолитнинг оғирлиги www.arxiv.uz www.arxiv.uz * теодолитлар маълум механик, оптик ва геометрик талабларга жавоб берадиган қилиб ясалади. теодолитни ишлатишдан олдин уни синаб ва текшириб, камчилиги бор-йўқлигини аниқлаш, топилган камчиликларни йўқотишга ҳаракат қилиш керак. синаш билан текширишни фарқи бор. синаш пайтида теодолит айрим қисмлари маълум талабларга мос келиш-келмаслиги ва деталларни бенуқсон ишлаши, лимб бўлакларни қиймати тўғрилиги, адилак пуфакчаси эркин ва равон қўзғалиши, буюмлар кўриш трубасидан равшан кўриниши. текшириш деганда, унинг тузилиши шарти бўйича айрим қисмлари ўртасидаги ўзаро геометрик нисбатларни аниқлаш тушунилади. аниқланган камчиликларни бартараф қилиб, айрим қисмлари ўзаро муносабатини керагига …

теодолит аввало ўлчанадиган бурчак учига (нуқтага) ўрнатилиши, сўнгра нуқтага марказлаштирилиши, асбобнинг айланиш ўқи вертикал ҳолатга келтирилиши ва қараш трубаси кузатиш учун мосланиши лозим. - теодолитларни нуқталарга марказлаштириш учун, унинг ўрнатиш винти учидаги илгакка шовун осилади, сўнгра штатив нуқта устига аниқ горизонтал ҳолатда, шовун тахминан нуқталарга тўғри келадиган қилиб ўрнатилади, штатив оёқлари ерга ботирилади. ўрнатиш винти бўшатилади, асбоб штатив устига суриб, шовун жойдаги нуқталарнинг марказига тўғри келтирилади, кейин ўрнатиш винти бураб маҳкамланади; - теодолит айланиш ўқини вертикал ҳолатга келтириш учун теодолитнинг горизонтал доирасидаги адилак ўқи тагликдаги иккита кўтариш винтига нисбатан параллель вазиятга келтирилади, адилак пуфакчаси найчанинг қоқ ўртасига келгунча кўтариш винтлари қарама-қарши томонга бурилади, кейин 900 буриб учинчи винти ҳам буралади. - қараш трубасини жойдаги буюм равшан кўринадиган қилиб мослаш учун труба орқали ёруғ фонга (осмон, оқ девор) қаралади ва трубада иплар тўри яққол кўрина бошлагунча окуляр айлантирилади, кейин буюм аниқ кўрингунча крамальери винти айлантирилади. трубани бундай созлашга фокуслаш дейилади. www.arxiv.uz …

18002 001,5 в с 16913 34913 16913,0 бурчак қиймати 16912 16911 16911,5 в а с www.arxiv.uz бурчак ўлчаш амалиётида битта нуқтада битта бурчак эмас, бир неча бурчакни ўлчашга тўғри келади. масалан, бундай ҳолат теодолит ва тахеометрик йўлларини геодезик таянч тўрларга боғлаш жараёнида бўлиши мумкин (2-шакл). бундай ҳолатда горизонт бурчаклар акв, вкс, акс ларни ўлчашда айлана усул (способ кругових приемов) қўлланилади. бу усулнинг моҳияти қуйидагича: к нуқта устига т30 теодолитни, а,в,с нуқталарга визир нишонини ўрнатгандан кейин, теодолит саноқ кўрилмаси нол штрихи лимб бўлаги нол штрихи билан кесиштириб, труба бошланғич пункт а га қаратилади ва саноқ (0 03) олинади. алидада қотириш винти бўшатилиб, соат стрелкаси йўналиши бўйича айлантириб в пунктга қаратилади ва (59 37) саноқ олинади. кейинчалик алидадани соат стрелкаси йўналишида давом эттириб, яна бошланғич нуқта а га қаратилиб (0 04) саноқ олинади. бу билан биринчи ярим усул тугайди. ҳамма саноқлар маҳсус журналга (2-жадвалга) ёзилади. www.arxiv.uz с к в а www.arxiv.uz бурчак …
