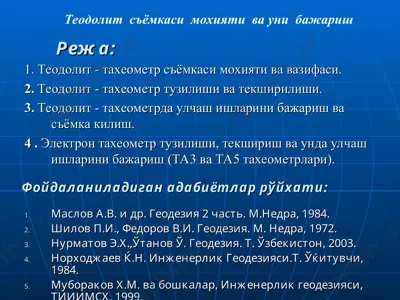

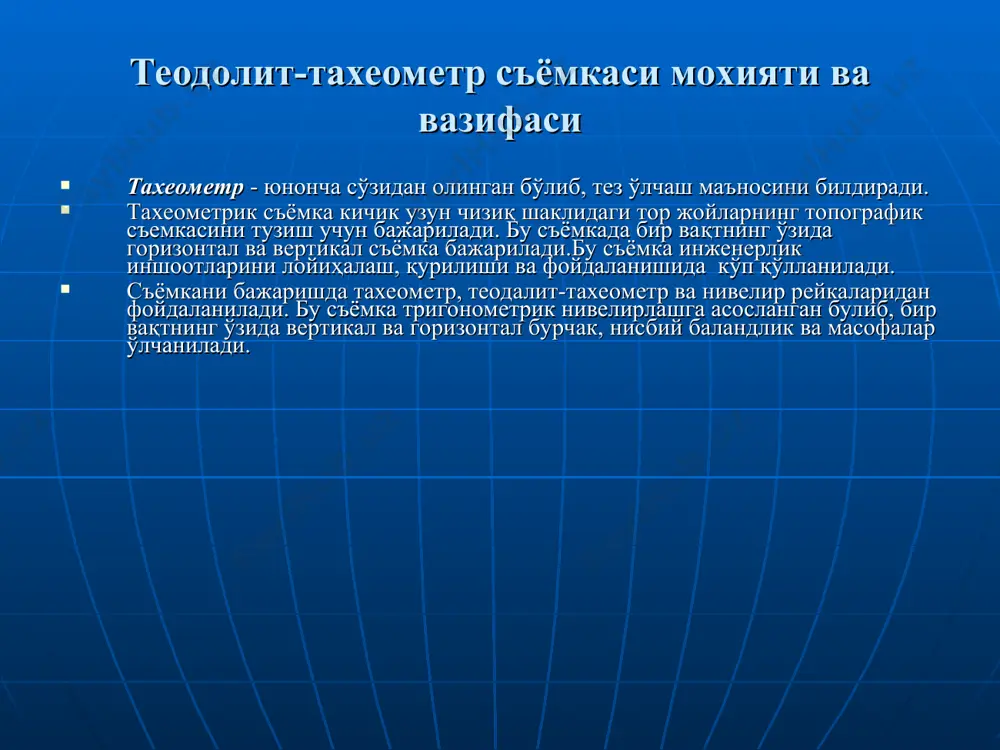

ўзбекистон республикаси қишлоқ ва сув хўжалиги вазирлиги тошкент ирригация ва мелиорация институти «геодезия ва ер кадастри» кафедраси режа: 1. теодолит - тахеометр съёмкаси мохияти ва вазифаси. 2. теодолит - тахеометр тузилиши ва текширилиши. 3. теодолит - тахеометрда улчаш ишларини бажариш ва съёмка килиш. 4 . электрон тахеометр тузилиши, текшириш ва унда улчаш ишларини бажариш (та3 ва та5 тахеометрлари). фойдаланиладиган адабиётлар рўйхати: маслов а.в. и др. геодезия 2 часть. м.недра, 1984. шилов п.и., федоров в.и. геодезия. м. недра, 1972. нурматов э.х.,ўтанов ў. геодезия. т. ўзбекистон, 2003. норходжаев ќ.н. инженерлик геодезияси.т. ўќитувчи, 1984. мубораков х.м. ва бошкалар, инженерлик геодезияси, тииимсх, 1999. теодолит съёмкаси мохияти ва уни бажариш тахеометр - юнонча сўзидан олинган бўлиб, тез ўлчаш маъносини билдиради. тахеометрик съёмка кичик узун чизиқ шаклидаги тор жойларнинг топографик съемкасини тузиш учун бажарилади. бу съёмкада бир вақтнинг ўзида горизонтал ва вертикал съёмка бажарилади.бу съёмка инженерлик иншоотларини лойиҳалаш, қурилиши ва фойдаланишида кўп қўлланилади. съёмкани бажаришда тахеометр, …

2 / 25

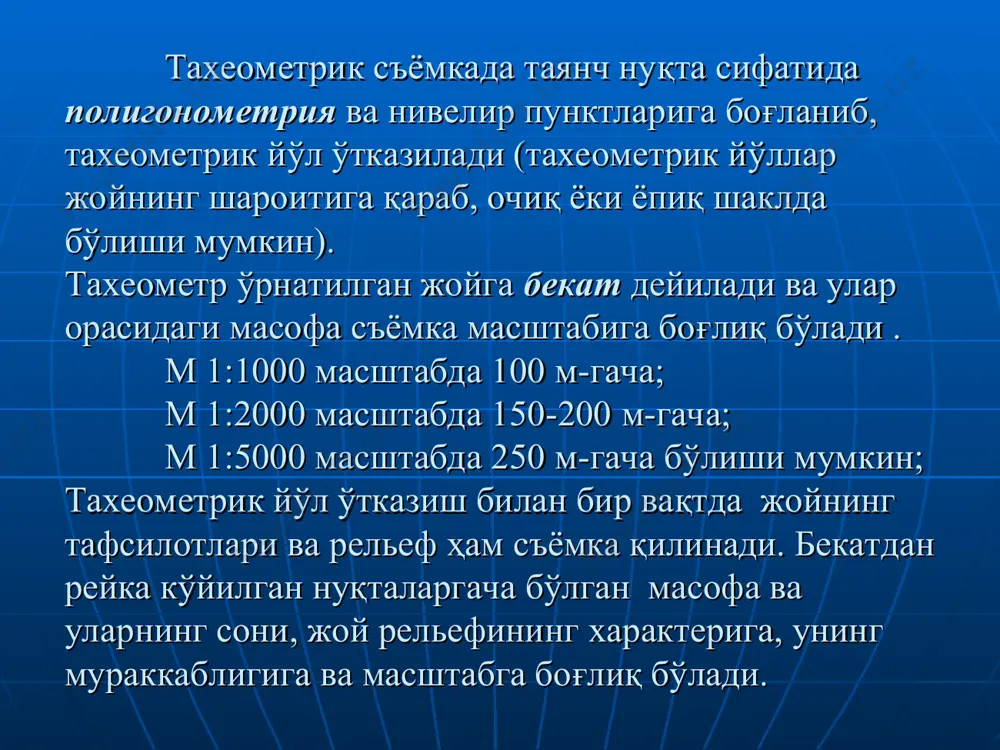

нуқта сифатида полигонометрия ва нивелир пунктларига боғланиб, тахеометрик йўл ўтказилади (тахеометрик йўллар жойнинг шароитига қараб, очиқ ёки ёпиқ шаклда бўлиши мумкин). тахеометр ўрнатилган жойга бекат дейилади ва улар орасидаги масофа съёмка масштабига боғлиқ бўлади . м 1:1000 масштабда 100 м-гача; м 1:2000 масштабда 150-200 м-гача; м 1:5000 масштабда 250 м-гача бўлиши мумкин; тахеометрик йўл ўтказиш билан бир вақтда жойнинг тафсилотлари ва рельеф ҳам съёмка қилинади. бекатдан рейка кўйилган нуқталаргача бўлган масофа ва уларнинг сони, жой рельефининг характерига, унинг мураккаблигига ва масштабга боғлиқ бўлади. тахеометрик съёмкани жойда бажаришда қуйидаги йўриқнома қийматларига асосан бажарилади: съёмка масштаби рельеф кесими баландлиги максимал масофалар нукталар орасидаги масофалар тахеометрдан рекагача рельефни съёмка килганда тафсилотларни съёмка килганда м 1:1000 м 1:2000 м 1:2000 м 1:5000 0,5 0,5 1,0 1,0 20 40 40 80 150 200 250 300 80 100 100 150 бекатда съёмкани бажаришдан олдин тахеометр ва теодолит текширилади. ну= _ду+дч_ = 0°00′ ёки 0°01′ 2 кейин, …

3 / 25

йича планга тушириш; c) рельеф ва характерли нуқталарни қутб усулида коғозга тушириш (транспортир ёрдамида); д) планда нуқталарнинг баландликларини ёзиш ва тафсилотларни чизиш ; e) баландликлар бўйича жойнинг рельефини горизонталлар ёрдамида тасвирлаш; ф) тахеометрик съёмка планига шартли белгилар тушириш ва расмийлаштириш. 4. элетрон тахеометр тузилиши, текшириш ва унда улчаш ишларини бажариш (та3 ва та5 тахеометрлари). электрон тахеометрлар. тахеометрик станциялар масофаларни ва бурчаларни ўлчаш қутбли съёмка, режалаш ишлари, масофани воситали аниқлаш, баландликни аниқлаш махсус ишларни – доиравий қабуллар усулида, доиравий режалаш, фасадли съёмка, полигонометрияни ўрнатиш ва бошқа махсус ишларни бажаришда қўлланилади. замонавий электрон тахеометрик станциялари автоматлаштириш даражасига кўра механик, моторлаштирилган (радио алоқа орқали олишдан моторлаштирилиб бошқариладиган)ларга бўлинади. бурчакли ва чизиқли ўлчаш аниқлиги бўйича улар тегишлича: - ўртача аниқликда – mb – 3-5,ms =5(5-3) мм/км - аниқ аниқликда - мв =2–3мд=3+(3-2)мм/км - юқори аниқликда – мв =1; мд=1+(2-1)мм/км ўртача квадратик хатоликлар билан ўлчайдиганларга бўлинади. дастурларни таъминоти, маълумотни сақлаш, узатиш тури ва қўшимча функциялари …

4 / 25

қайтаргичли вехалар асбоб трубаси йўналтирилганда горизонтал ва вертикал бурчаклар ҳамда уларгача масофа автоматик режимда аниқланади. тахеометрнинг микроэҳмни ўлчаш натижаларига автоматик тарзда ишлов беради ва ҳ. у ортирмаларни, ёндош съёмкали ҳамда пикетли нуқталаргача нисбий баландликларни аниқлайди. бунда ўлчанадиган масофаларга ва ўлчанадиган бурчакларга асбоб вертикал ўқини қиялиги таъсири учун ҳам тузатмалар автоматик тарзда ҳисобга олинади. ўлчашлар натижалари махсус хотира мосламаларига киритилиши ёки магнитли кассетага ёзилиши мумкин. кейинчалик информация магнитли кассетадан йиғувчи микроэҳмга киради, у махсус дастур бўйича ўлчашлар натижаларини якуний ишловини бажаради. тахеометрнинг микроэҳмни ўлчаш натижаларига автоматик тарзда ишлов беради ва ҳ, у ортирмаларни, ёндош съёмкали ҳамда пикетли нуқталаргача нисбий аниқлайди. бунда ўлчанадиган масофаларга ва ўлчанадиган бурчакларга асбоб вертикал ўқини қиялиги таъсири учун ҳам тузатмалар автоматик тарзда ҳисобга олинади. съёмкалар анъанавий геодезик асбоблар, шунингдек, замонавий электрон асбобларда ҳам бажарилиши мумкин, аммо съемка методлари аввалгидек колади. горизонтал ва вертикал съемкалар купинча кутбли усулда бажарилади, бунда электрон асбобларда координаталарини топиш аниқлиги ҳар бир секцияда …

5 / 25

ланади. 2. орқадаги ва олдиндаги нуқталарга ўрнатилган рейкаларга труба қаратилиб, ипли далнометрда масофа, горизонтал ва вертикал доиралардан саноклар олинади. доиранинг бошқа ҳолатида ҳам бу иш такрорланади. 3. алидада ва лимбнинг нолинчи штрихлари туташтирилиб, труба олдиндаги нуқталарга қаратилади, лимб йўл томонига нисбатан ориентирланган бўлади. 4. лимб қўзғалмас ҳолатида контурлар ва рельефнинг характерли нуқталарига ўрнатилган рейкадан дальнометрда масофа горизонтал ва вертикал доиралардан саноқлар. 5.съёмкани тугагач, олдинги нуқтадан олдинги саноқ бошланғич саноқдан 2-дан ортиқ фарқ қилмаслиги текширилади .ўлчаш натижалари тахеометрик съёмка журналига ёзилади. асбоб турган съёмка нуқтаси (бекат), рейка ўрнатилган контур ва рельеф нуқталари тартиб рақамлари абрисда кўрсатилади, бир хил нишабликда ётган нуқталар миллар билан белгиланади, бу план тузишда, горизоталлар ўтказишга керак бўлади. тахеометрик станциялар масофаларни ва бурчакларни ўлчаш кутбли съёмка, режалаш ишлари, масофани воситали аниқлаш , бландликни аниқлаш, махсус ишларни– доиравий қабуллар усулида, доиравий режалаш, фасадли съёмка, полигонометрияни ўрнатиш ва бошқа махсус ишларни бажаришда қўлланилади. замонавий электрон тахеометрик станциялари автоматлаштириш даражасига кўра …
