1 / 4

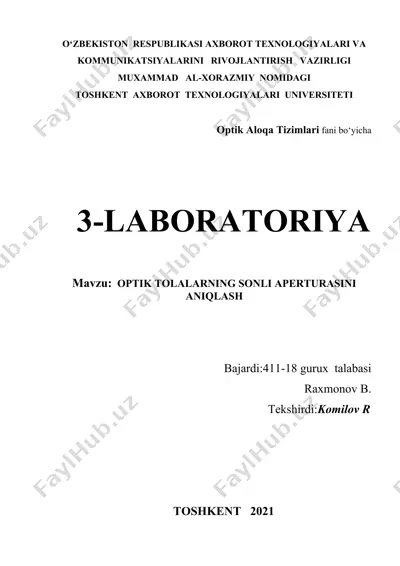

o‘zbekiston respublikasi axborot texnologiyalari va kommunikatsiyalarini rivojlantirish vazirligi muxammad al-xorazmiy nomidagi toshkent axborot texnologiyalari universiteti optik aloqa tizimlari fani bo‘yicha 3-laboratoriya mavzu: optik tolalarning sonli aperturasini aniqlash bajardi:411-18 gurux talabasi raxmonov b. tekshirdi:komilov r toshkent 2021 mashg‘ulotning maqsadi optik tolalarning sonli aperturalarini aniqlashni o’zlashtirish ko‘nikmalariga ega bo‘lish. nazorat savollari: 3.3.1. optik tolaning optik aloqa tizimidagi o‘rniga tavsif bering. 3.3.2. tolali optik aloqa tizimida qo‘llaniladigan optik tolalarning qanday turlari mavjud? ularga tavsif bering. 3.3.3. bir modali va ko‘p modali optik tolalarning farqi nimada? 3.3.4. apertura burchagi va sonli apertura tushunchalariga ta’rif bering. sonli apertura optik tolaga bir emas, bir necha yorug‘lik nurlarining dastasi kirish konusini hosil qilib tushadi va faqat kritik burchakdan katta burchak ostida tushgan nurlargina ot o‘zagi bo‘ylab tarqaladi. nurlarning tola o‘zagiga maksimal tushish konusining yarim burchagi apertura burchagi – a, sina kattalik esa sonli apertura deb ataladi (3.3-rasm). sonli apertura na bilan belgilanadi (inglizchadan numerical aperture) va o‘zak, …

2 / 4

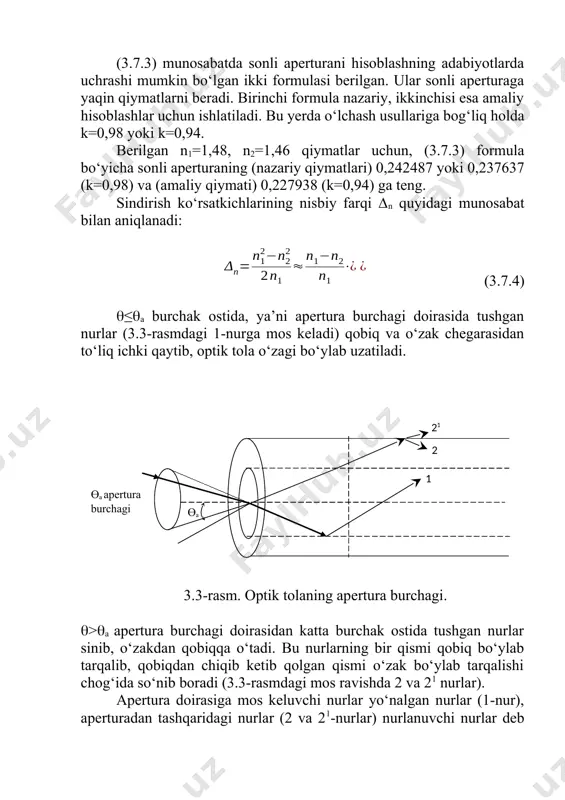

asmdagi 1-nurga mos keladi) qobiq va o‘zak chegarasidan to‘liq ichki qaytib, optik tola o‘zagi bo‘ylab uzatiladi. өа apertura burchagi 21 2 1 өа 3.3-rasm. optik tolaning apertura burchagi. >a apertura burchagi doirasidan katta burchak ostida tushgan nurlar sinib, o‘zakdan qobiqqa o‘tadi. bu nurlarning bir qismi qobiq bo‘ylab tarqalib, qobiqdan chiqib ketib qolgan qismi o‘zak bo‘ylab tarqalishi chog‘ida so‘nib boradi (3.3-rasmdagi mos ravishda 2 va 21 nurlar). apertura doirasiga mos keluvchi nurlar yo‘nalgan nurlar (1-nur), aperturadan tashqaridagi nurlar (2 va 21-nurlar) nurlanuvchi nurlar deb ataladi. aperturadan tashqaridagi qobiq bo‘ylab tarqaladigan nurlar qobiq bo‘ylab uzatiluvchi nurlar deb ataladi. 3.2-jadvalda eng ko‘p tarqalgan optik tolalar parametrlarining odatiy qiymatlari keltirilgan. 3.2-jadval ot turi (kvars shishasi) o‘zak diametri, mkm na tola o‘zagiga maksimal tushish burchagi, grad. ∆n ko‘p modali ot 50 – 200 0,25 – 0,5 20 – 30 0,005 – 0,02 bir modali ot 5 – 12 0,12 – 0,25 5 - 8 0,002 …

3 / 4

optik tolalar sonli aperturalar - Page 3

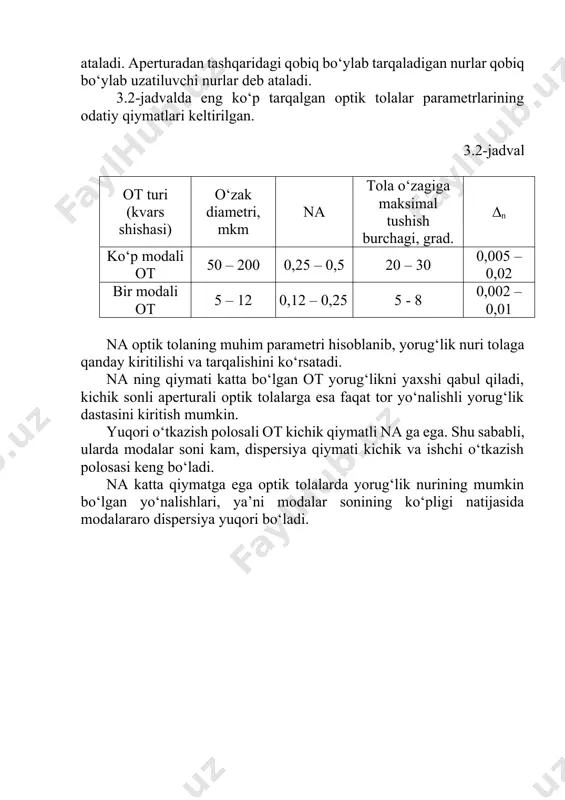

4 / 4

optik tolalar sonli aperturalar - Page 4
