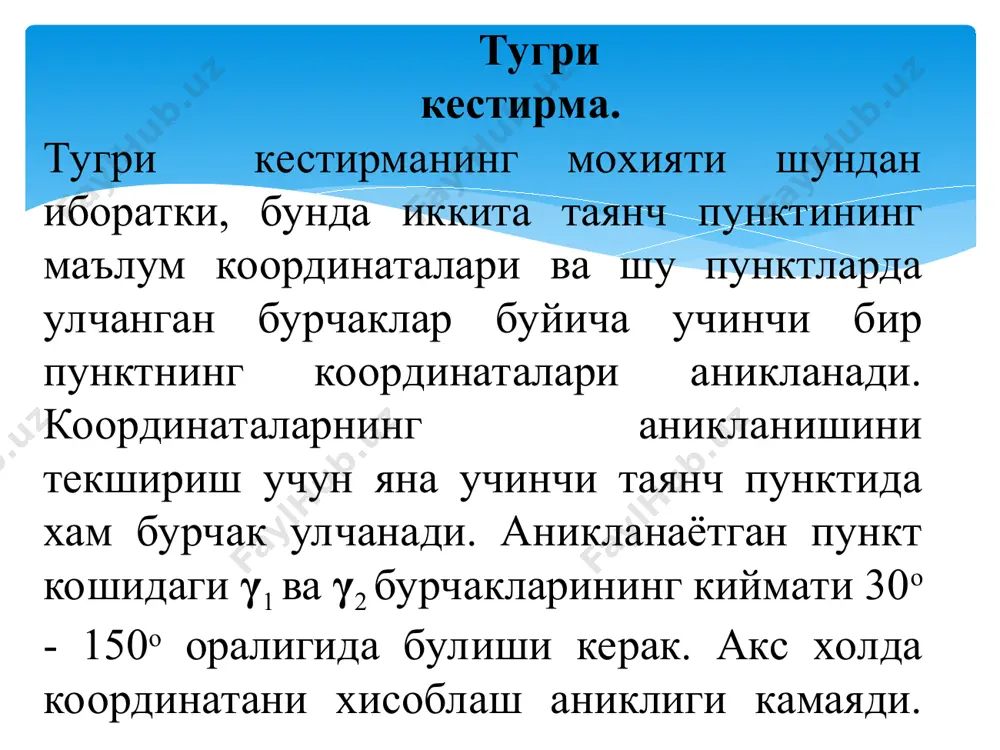

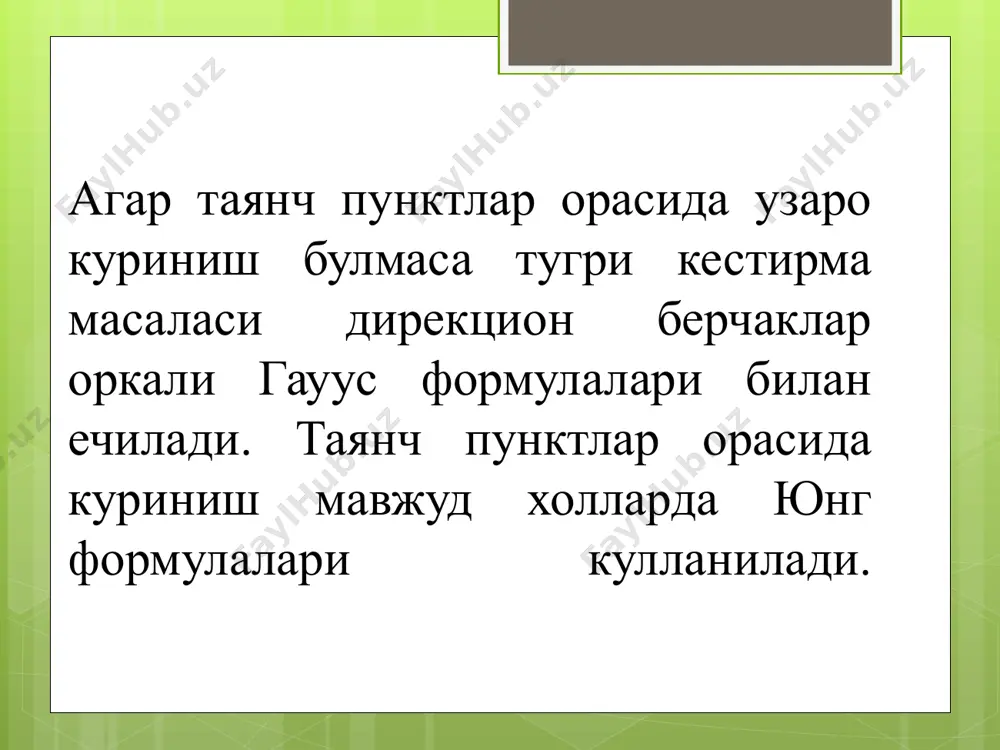

powerpoint presentation геодезик кестирмалар режа: кириш тугри кестирма. тескари кестирма чизикли кестирма тугри кестирма. тугри кестирманинг мохияти шундан иборатки, бунда иккита таянч пунктининг маълум координаталари ва шу пунктларда улчанган бурчаклар буйича учинчи бир пунктнинг координаталари аникланади. координаталарнинг аникланишини текшириш учун яна учинчи таянч пунктида хам бурчак улчанади. аникланаётган пункт кошидаги γ1 ва γ2 бурчакларининг киймати 30о - 150о оралигида булиши керак. акс холда координатани хисоблаш аниклиги камаяди. агар таянч пунктлар орасида узаро куриниш булмаса тугри кестирма масаласи дирекцион берчаклар оркали гауус формулалари билан ечилади. таянч пунктлар орасида куриниш мавжуд холларда юнг формулалари кулланилади. юнг формулалари куйидаги куринишда ёзилади. тугри кестирмани юнг формулалари ёрдамида ечишга мисол тескари кестирма тескари кестирманинг мохияти туртинчи бир нуктанинг (пунктнинг) координаталарини учта таянч пунктлар координаталари ва аникланаётган нуктада улчанган иккита бурчак оркали аниклашдан иборат. текшириш учун р нуктасининг координаталари туртта таянч пунктлари буйича аникланади. купинча тескари бурчак кестирмаси потенот масаласи деб юритилади. потенот масаласини ечиш учун …

2 / 19

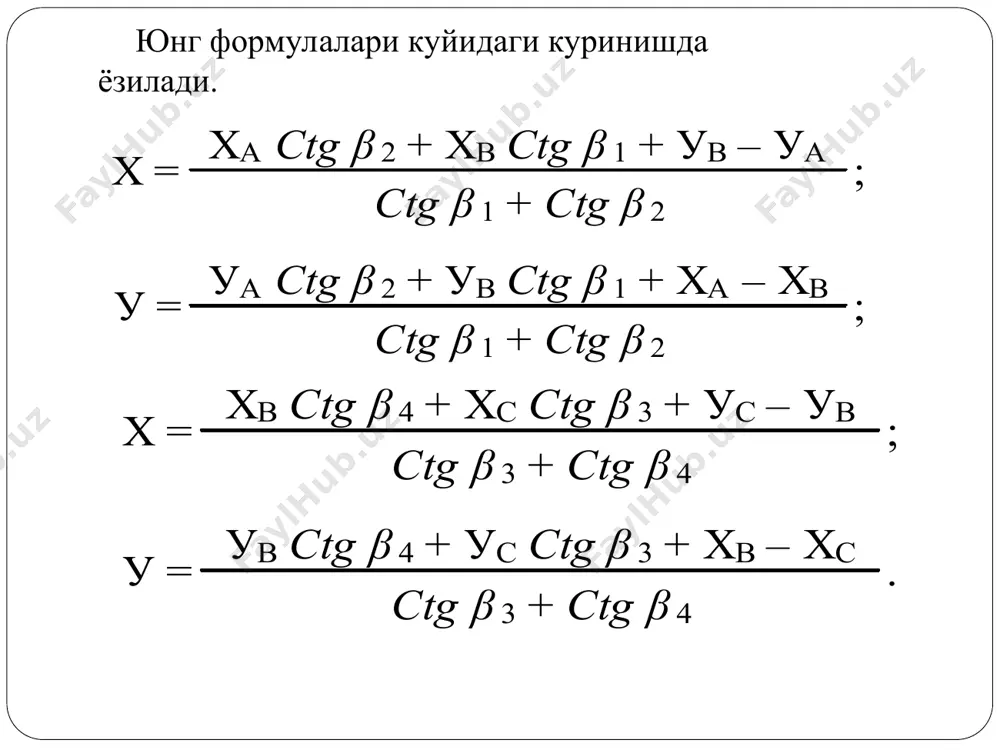

чун чизикли кестирма учта таянч пунктлари буйича бажарилади ва учинчи масофа улчанади. р пункти кошидаги γ1 ва γ2 бурчаклар киймати худи тугри кестирмадагидек 30о - 150о оралигида булиши керак. чизикли кестирмада масофалар электромагнит дальномерлар, аниклиги оширилган куш тасвирли оптик дальномерлар, ленталар ва рулеткалар ёрдамида улчаниши мумкин. чизикли кестирма масаласини ечиш учун куйидаги формулалар тавсия этилади. 2) 5) 6) 1) 2) юкорида келтирилган формулалар чизикли кестирмага тааллукли. агар таянч пунктлар а, в ва с соат милининг юриши буйича жойлашган булоса, 7, 8, 9, ва 10-формулаларда h1 олдидаги ишора тескари ишора билан алмаштирилади. лист1 x = xa ctg β2 + xb ctg β1 + уb – уa ; ctg β1 + ctg β2 у = уa ctg β2 + уb ctg β1 + ха – хв ; ctg β1 + ctg β2 лист1 x = xв ctg β4 + xс ctg β3 + ус – ув ; ctg β3 + ctg β4 …

3 / 19

(2) 8255.63 (5) 10716.34 (8) 132o50'42'' (12) 74о19'54'' с (3) 11494.85 (6) 12779.72 (9) + 793,06 (13) 143о30'14'' р (14) 9291.12 (15) 14410.16 (10) + 4215,27 (16) 14410.16 лист1 3) q1 = l21 + s21 - s22 4) q1 = l22 + s22 - s23 2l1 2l2 лист1 7) x=xa+ q1 (xb-xa) + h1 (уb-уа) ; 8) у=уa+ q1 (уb-уa) - h1 (хb-ха) ; l1 l1 9) x=xв+ q2 (xс-xв) + h2 (ус-ув) ; 10) у=ув+ q2 (ус-ув) - h2 (хс-хв) . l2 l2 лист1 бошлангич маълумотлар пунктлар координаталар масофалар х у а 5181.25 1718.24 1363.65 в 5195.16 2918.42 807.74 с 5078.42 3719.24 1290.36 лист1 (1) s1 1363.65 (4) xa 5181.25 (7) уa 1718.24 (2) s2 807.74 (5) xb 5195.16 (8) уb 2918.42 (3) s3 1290.36 (6) xc 5078.42 (9) уc 3719.24 (10) l1 1200.26 (10) q1 1102.98 (10) h1 801,86 (11) l2 809.28 (11) q2 220.97 (11) h2 776.93 …

4 / 19

716,3469 o 10'20'' с11494,8512779,72 бошлангич маълумотлар бурчаклар βi пунктлар координаталар х а у а х в у в х с у с х у а(1)5953,24(4)13781,94(7) 63 о 40'22'' (11) 10 о 39'32'' в(2)8255,63(5)10716,34(8) 132 o 50'42'' (12) 74 о 19'54'' с(3)11494,85(6)12779,72(9)+ 793,06(13) 143 о 30'14'' р(14)9291,12(15)14410,16(10)+ 4215,27 (16)14410,16 (ар) (вр) (ср) пунктлар β 1 δ (β 1 + β 2 ) δ у 2 2 1 ) ( ) ( а в а в у у х х l - + - = 2 2 2 ) ( ) ( в с в с у у х х l - + - = 4) q 1 = l 2 2 + s 2 2 - s 2 3 q 1 = l 2 1 + s 2 1 - s 2 2 2l 1 2l 2 3) 2 1 2 1 1 q s h - = 2 2 2 …

5 / 19
