ер тузишда бажариладиган аниқ геодезик съёмкалар

DOC 64,0 KB Bepul yuklash

Sahifa ko'rinishi (5 sahifa)

Pastga aylantiring 👇

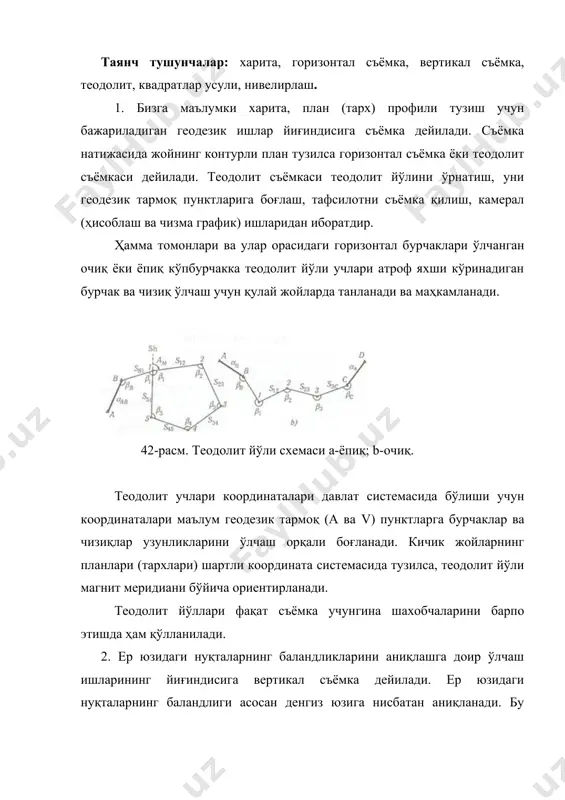

1491131055_67764.doc ер тузишда бажариладиган аниқ геодезик съёмкалар режа: 1.горизонтал съёмка тўғрисида тушунча. 2.вертикал съёмка тўғрисида тушунча. 3.юзани квадратлар усулида нивелирлаш. таянч тушунчалар: харита, горизонтал съёмка, вертикал съёмка, теодолит, квадратлар усули, нивелирлаш. 1. бизга маълумки харита, план (тарх) профили тузиш учун бажариладиган геодезик ишлар йиғиндисига съёмка дейилади. съёмка натижасида жойнинг контурли план тузилса горизонтал съёмка ёки теодолит съёмкаси дейилади. теодолит съёмкаси теодолит йўлини ўрнатиш, уни геодезик тармоқ пунктларига боғлаш, тафсилотни съёмка қилиш, камерал (ҳисоблаш ва чизма график) ишларидан иборатдир. ҳамма томонлари ва улар орасидаги горизонтал бурчаклари ўлчанган очиқ ёки ёпиқ кўпбурчакка теодолит йўли учлари атроф яхши кўринадиган бурчак ва чизиқ ўлчаш учун қулай жойларда танланади ва маҳкамланади. 42-расм. теодолит йўли схемаси а-ёпиқ; b-очиқ. теодолит учлари координаталари давлат системасида бўлиши учун координаталари маълум геодезик тармоқ (а ва v) пунктларга бурчаклар ва чизиқлар узунликларини ўлчаш орқали боғланади. кичик жойларнинг планлари (тархлари) шартли координата системасида тузилса, теодолит йўли магнит меридиани бўйича ориентирланади. теодолит йўллари …

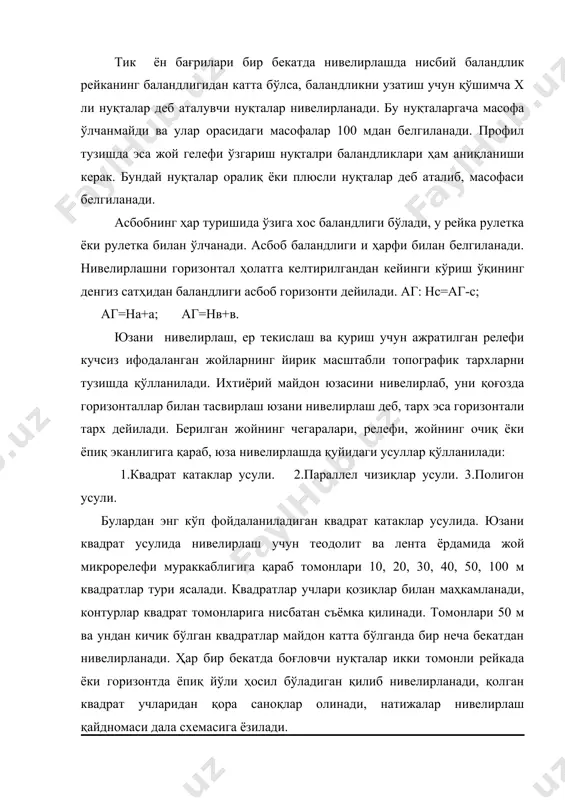

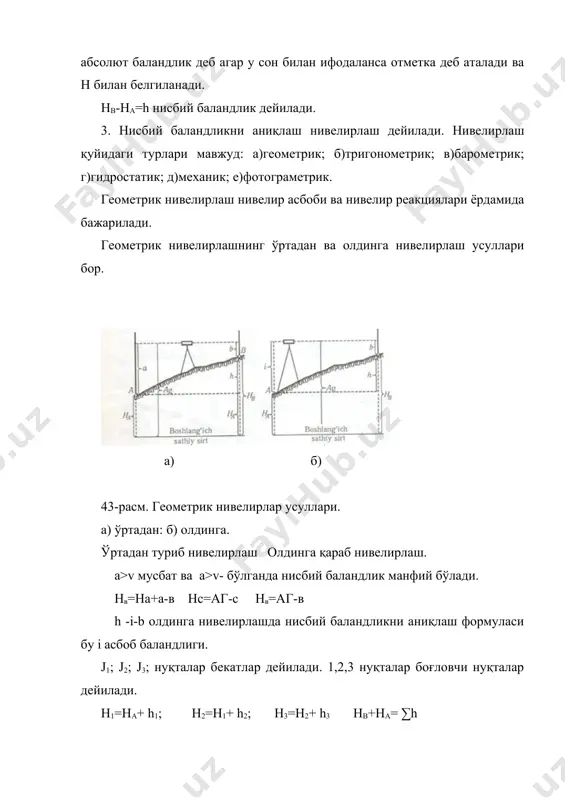

ри. а) ўртадан: б) олдинга. ўртадан туриб нивелирлаш олдинга қараб нивелирлаш. a>v мусбат ва a>v- бўлганда нисбий баландлик манфий бўлади. нв=на+а-в нс=аг-с нв=аг-в h -i-b олдинга нивелирлашда нисбий баландликни аниқлаш формуласи бу i асбоб баландлиги. j1; j2; j3; нуқталар бекатлар дейилади. 1,2,3 нуқталар боғловчи нуқталар дейилади. н1=на+ h1; н2=н1+ h2; н3=н2+ h3 нв+на= ∑h тик ён бағрилари бир бекатда нивелирлашда нисбий баландлик рейканинг баландлигидан катта бўлса, баландликни узатиш учун қўшимча х ли нуқталар деб аталувчи нуқталар нивелирланади. бу нуқталаргача масофа ўлчанмайди ва улар орасидаги масофалар 100 мдан белгиланади. профил тузишда эса жой гелефи ўзгариш нуқталри баландликлари ҳам аниқланиши керак. бундай нуқталар оралиқ ёки плюсли нуқталар деб аталиб, масофаси белгиланади. асбобнинг ҳар туришида ўзига хос баландлиги бўлади, у рейка рулетка ёки рулетка билан ўлчанади. асбоб баландлиги и ҳарфи билан белгиланади. нивелирлашни горизонтал ҳолатга келтирилгандан кейинги кўриш ўқининг денгиз сатҳидан баландлиги асбоб горизонти дейилади. аг: нс=аг-с; аг=на+а; аг=нв+в. юзани нивелирлаш, ер текислаш …

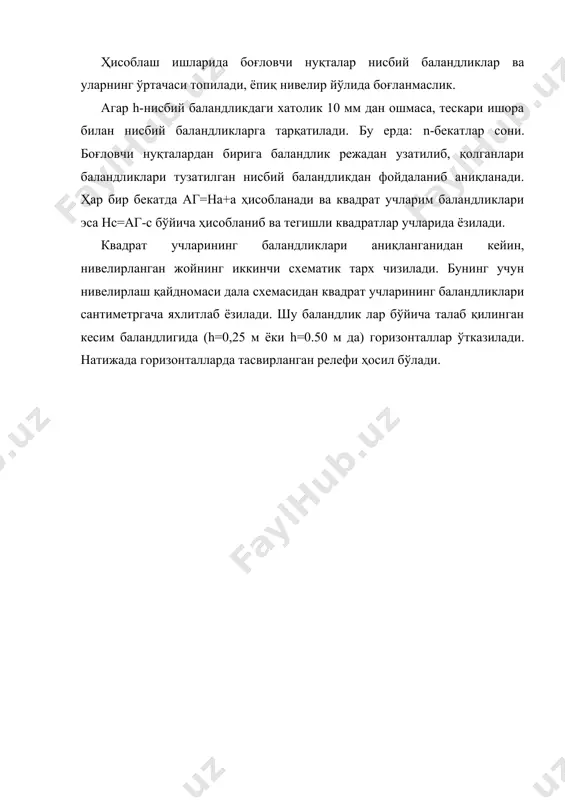

и. ҳар бир бекатда боғловчи нуқталар икки томонли рейкада ёки горизонтда ёпиқ йўли ҳосил бўладиган қилиб нивелирланади, қолган квадрат учларидан қора саноқлар олинади, натижалар нивелирлаш қайдномаси дала схемасига ёзилади. ҳисоблаш ишларида боғловчи нуқталар нисбий баландликлар ва уларнинг ўртачаси топилади, ёпиқ нивелир йўлида боғланмаслик. агар h-нисбий баландликдаги хатолик 10 мм дан ошмаса, тескари ишора билан нисбий баландликларга тарқатилади. бу ерда: n-бекатлар сони. боғловчи нуқталардан бирига баландлик режадан узатилиб, қолганлари баландликлари тузатилган нисбий баландликдан фойдаланиб аниқланади. ҳар бир бекатда аг=на+а ҳисобланади ва квадрат учларим баландликлари эса нс=аг-с бўйича ҳисобланиб ва тегишли квадратлар учларида ёзилади. квадрат учларининг баландликлари аниқланганидан кейин, нивелирланган жойнинг иккинчи схематик тарх чизилади. бунинг учун нивелирлаш қайдномаси дала схемасидан квадрат учларининг баландликлари сантиметргача яхлитлаб ёзилади. шу баландлик лар бўйича талаб қилинган кесим баландлигида (h=0,25 м ёки h=0.50 м да) горизонталлар ўтказилади. натижада горизонталларда тасвирланган релефи ҳосил бўлади. хулоса: харита, план (тарх) профили тузиш учун бажариладиган геодезик ишлар йиғиндисига съёмка дейилади. …

hriyoti 2005. 3.v.t.lev va boshqalar «sug’oriladigan dehonchilik va qishloq xo’jalik meliorasiyasidan amaliy mashg’ulotlar » t.1992. 4. avezboyev s, volkov s. «yer tuzishning ilmiy asoslari»,t.2002 y. 5. avezboyev s, karaboyeva t «yer tuzish» t. 2005y. 6. avezboyev s, troiskiy v.p. «yer tuzishning ilmiy asoslari»,t.1996 y. 7.tolipov g.a. va boshqalar «o’zbekiston respublikasi yer kadastri».-t.1994 y.

ер тузишда бажариладиган аниқ геодезик съёмкалар - Page 5

Ko'proq o'qimoqchimisiz?

Faylni Telegram orqali bepul yuklab oling.

To'liq faylni yuklab olish

"ер тузишда бажариладиган аниқ геодезик съёмкалар" haqida

1491131055_67764.doc ер тузишда бажариладиган аниқ геодезик съёмкалар режа: 1.горизонтал съёмка тўғрисида тушунча. 2.вертикал съёмка тўғрисида тушунча. 3.юзани квадратлар усулида нивелирлаш. таянч тушунчалар: харита, горизонтал съёмка, вертикал съёмка, теодолит, квадратлар усули, нивелирлаш. 1. бизга маълумки харита, план (тарх) профили тузиш учун бажариладиган геодезик ишлар йиғиндисига съёмка дейилади. съёмка натижасида жойнинг контурли план тузилса горизонтал съёмка ёки теодолит съёмкаси дейилади. теодолит съёмкаси теодолит йўлини ўрнатиш, уни геодезик тармоқ пунктларига боғлаш, тафсилотни съёмка қилиш, камерал (ҳисоблаш ва чизма график) ишларидан иборатдир. ҳамма томонлари ва улар орасидаги горизонтал бурчаклари ўлчанган очиқ ёки ёпиқ кўпбурчакка теодолит йўли учлари атроф яхши кўринад...

DOC format, 64,0 KB. "ер тузишда бажариладиган аниқ геодезик съёмкалар"ni yuklab olish uchun chap tomondagi Telegram tugmasini bosing.

Teglar: ер тузишда бажариладиган аниқ г… DOC Bepul yuklash Telegram
