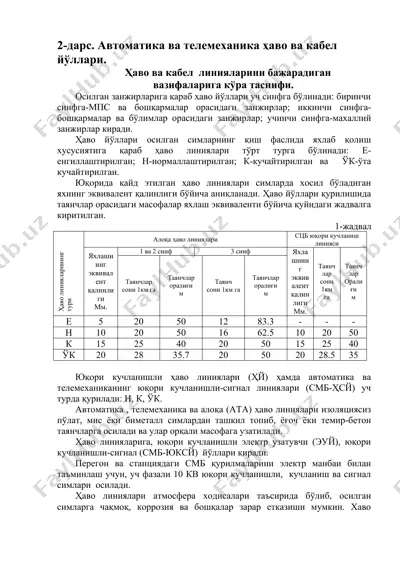

2-дарс. автоматика ва телемеханика ҳаво ва кабел йўллари. ҳаво ва кабел линияларини бажарадиган вазифаларига кўра таснифи. осилган занжирларига қараб ҳаво йўллари уч синфга бўлинади: биринчи синфга-мпс ва бошқармалар орасидаги занжирлар; иккинчи синфга-бошқармалар ва бўлимлар орасидаги занжирлар; учинчи синфга-махаллий занжирлар киради. ҳаво йўллари осилган симларнинг қиш фаслида яхлаб қолиш хусусиятига қараб ҳаво линиялари тўрт турга бўлинади: е-енгиллаштирилган; н-нормаллаштирилган; к-кучайтирилган ва ўк-ўта кучайтирилган. юқорида қайд этилган ҳаво линиялари симларда хосил бўладиган яхнинг эквивалент қалинлиги бўйича аниқланади. ҳаво йўллари қурилишида таянчлар орасидаги масофалар яхлаш эквиваленти бўйича қуйидаги жадвалга киритилган. 1-жадвал ҳаво линияларининг тури алоқа ҳаво линиялари сцб юқори кучланиш линияси яхлашнинг эквивалент қалинлиги мм. 1 ва 2 синф 3 синф яхлашнинг эквивалент қалинлиги мм. таянчлар сони 1км га таянчлар оралиғи м таянчлар сони 1км га таянчлар оралиғи м таянч сони 1км га таянчлар оралиғи м е 5 20 50 12 83.3 - - - н 10 20 50 16 62.5 10 20 50 …

2 / 9

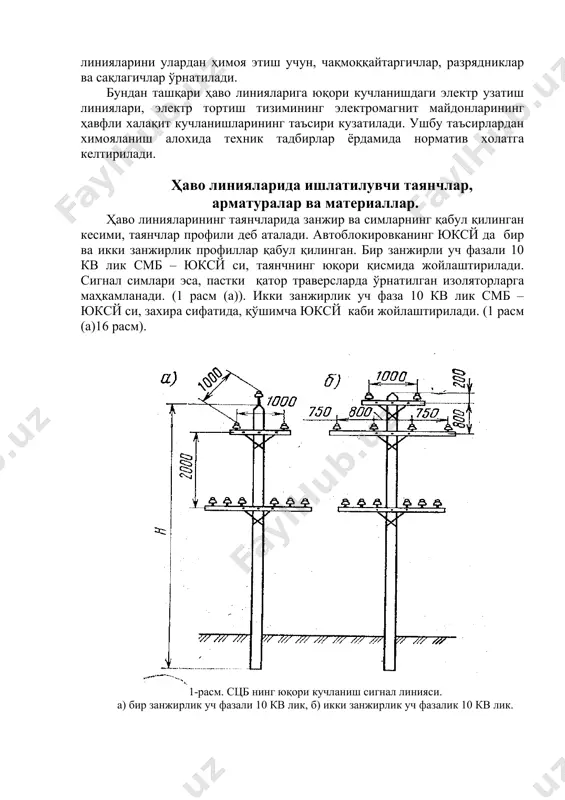

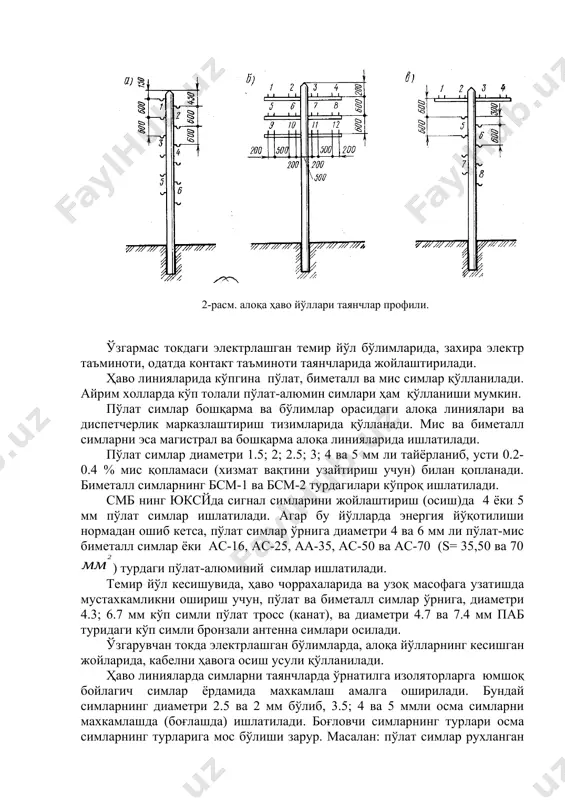

учланишдаги электр узатиш линиялари, электр тортиш тизимининг электромагнит майдонларининг ҳавфли халақит кучланишларининг таъсири кузатилади. ушбу таъсирлардан химояланиш алохида техник тадбирлар ёрдамида норматив холатга келтирилади. ҳаво линияларида ишлатилувчи таянчлар, арматуралар ва материаллар. ҳаво линияларининг таянчларида занжир ва симларнинг қабул қилинган кесими, таянчлар профили деб аталади. автоблокировканинг юксй да бир ва икки занжирлик профиллар қабул қилинган. бир занжирли уч фазали 10 кв лик смб – юксй си, таянчнинг юқори қисмида жойлаштирилади. сигнал симлари эса, пастки қатор траверсларда ўрнатилган изоляторларга маҳкамланади. (1 расм (а)). икки занжирлик уч фаза 10 кв лик смб – юксй си, захира сифатида, қўшимча юксй каби жойлаштирилади. (1 расм (а)16 расм). 1-расм. сцб нинг юқори кучланиш сигнал линияси. а) бир занжирлик уч фазали 10 кв лик, б) икки занжирлик уч фазалик 10 кв лик. 2-расм. алоқа ҳаво йўллари таянчлар профили. ўзгармас токдаги электрлашган темир йўл бўлимларида, захира электр таъминоти, одатда контакт таъминоти таянчларида жойлаштирилади. ҳаво линияларида кўпгина пўлат, биметалл …

3 / 9

ага узатишда мустахкамликни ошириш учун, пўлат ва биметалл симлар ўрнига, диаметри 4.3; 6.7 мм кўп симли пўлат тросс (канат), ва диаметри 4.7 ва 7.4 мм паб туридаги кўп симли бронзали антенна симлари осилади. ўзгарувчан токда электрлашган бўлимларда, алоқа йўлларнинг кесишган жойларида, кабелни ҳавога осиш усули қўлланилади. ҳаво линияларда симларни таянчларда ўрнатилга изоляторларга юмшоқ бойлагич симлар ёрдамида махкамлаш амалга оширилади. бундай симларнинг диаметри 2.5 ва 2 мм бўлиб, 3.5; 4 ва 5 ммли осма симларни махкамлашда (боғлашда) ишлатилади. боғловчи симларнинг турлари осма симларнинг турларига мос бўлиши зарур. масалан: пўлат симлар рухланган пўлат бойлағич симлар билан; мис ва биметалл симлар эса – мис ёки биметалл бойлоғич симлар билан бойланиши зарур. смб нинг юксй даги пўлат-алюмин симларини 2.5 мм ёки 3.5 мм ли пўлат-рухланган боғлагич симлар билан боғлаш тавсия этилади. изоляторда пайвандлаш симларини боғлаш ва сим учларини пайвандлаш учун ишлатилади. пўлат симлар учун диаметри 1 мм бўлган пўлат-рухланган симни мис ва биметалл симлар …

4 / 9

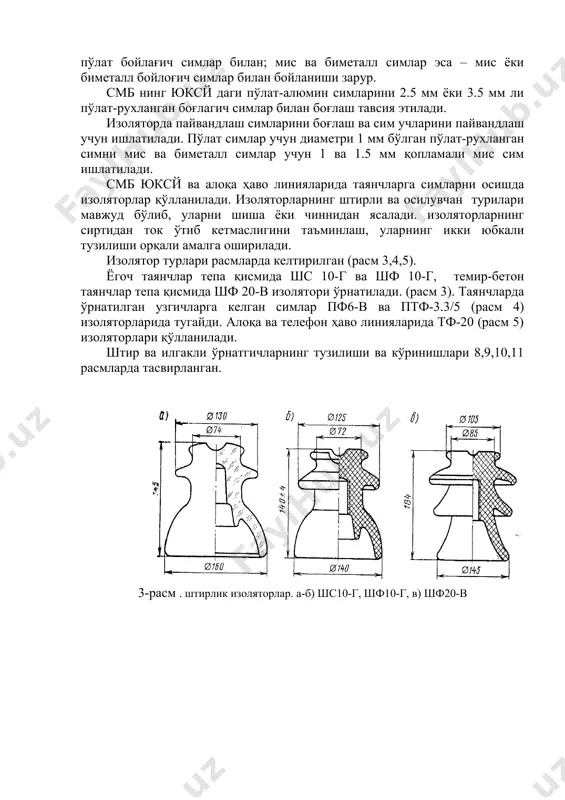

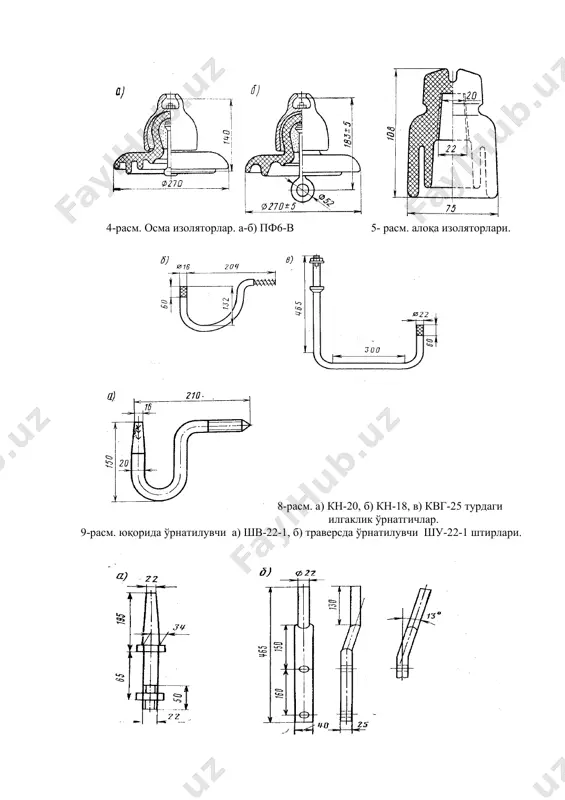

в) квг-25 турдаги илгаклик ўрнатгичлар. 9-расм. юқорида ўрнатилувчи а) шв-22-1, б) траверсда ўрнатилувчи шу-22-1 штирлари. ҳаво линияларининг жихозлари. бажарадиган вазифасига биноан юқори кучланишли ҳаво линияларини қурилишида турли таянчлар: оралиқ-линиянинг тўғри бўлаклари учун битталик; п кўринишдаги-ажратгич ўрнатиладиган йўл-ҳимоя; бурчак; шамолга қарши; ўтиш; кабелга ўтказувчи а кўринишдаги; а кўринишдаги кучайтирилган; ом трансформаторлари, ажратгичлар ўрнатиладиган якка таянч ва а кўринишдаги бир фазали мойли ом ва трансформатори ва ажратгич ўрнатиладиган п кўринишдаги кучайтирилган; ом трансформатори ўрнатилиши мумкин бўлган ўтиш ва охирги ап кўринишдаги; юқори кучланиш симларини тарқатиш учун, ажратгичли а кўринишдаги; узунлиги 13 ва 14 метр бўлган металл қўшимчалик а кўринишдаги ўтиш ишлатилади. юқорида қайд этилган таянчларда қуйидаги жихозлар ўрнатилади: 1.пкн-10 туридаги умумлашган сақлагич-ажратгич. у ом трансформаторларини паст қувватли занжирларини ва юқори кучланиш занжирларини қисқа туташувдан сақлайди. трансформаторлар юқори кучланиш занжирига пкн-10 орқали уланади. 10-расм. пкн-10 турдаги сақлагич- ажратгич 1- бу ерда: корпус, 2-сақлагич қопқоғи, 3-очиш учун илгак, 4-вентиляция тешиги, 5- ўрнатиш мосламаси. 2.юқори …

5 / 9

окировка релс занжирларини ўта юкланиш ва қисқа туташувдан сақлайди. унинг асосий элементи биметалл ва латундан ишланган термоажратгичидир. бу ерда занжирдан ўтган катта ток асосий элементни қиздиради ва натижада эгилиб занжирни узиб қўяди. занжирдаги ток қиймати камайиши билан дастлабки холатга келиб, занжирни улайди. авм-1 турдаги автоматик узгичлар 3; 5; 7.5; 10 ва 15 ампер токга мўлжалланиб, узиш вақти 1.5 дақиқа, қайта улаш вақти 3 дақиқага мослаштирилган. 12-расм. авм-1 турдаги узгич 13-расм. уч қутблик рлнд-10 турдаги бу ерда: 1)биметалл узгич, ажратгич. 2) латун тиргагич 2. уч қутблик рлнд-10 ва рлнд-а-10 турдаги ажратгичлар. улар смб-юксйда тезкор ажратиш ва таъмирлаш ишларида хизмат кўрсатадиган ишчиларни муҳофаза қилиш учун қўлланилади. ажратгичлар электр юритгич ёки қўлда ажратиш усуллари билан ишга туширилади 3. муфталарнинг км, кн ва и 1016и турдагилари ҳаво линиялари таянчларида, хаво йўлидан кабел линиясига ўтиш учун қўлланилади. таянчларда ўрнатиладиган муфталар тўрт томирли (симлик) 1 кв кучлагнишга ва уч томирли 10 кв кучланишган мўлжалланган кабеллар учун …
